Naroża płyt żelbetowych, zarówno fundamentowych, jak i stropowych, stanowią kluczowe punkty konstrukcji, gdzie koncentrują się naprężenia. Prawidłowe ich zbrojenie jest niezbędne do zapewnienia stabilności i zapobiegania problemom takim jak unoszenie się płyty czy pękanie ścian. Ten artykuł dostarczy szczegółowych, technicznych wytycznych, zgodnych z normami, dotyczących zbrojenia naroży, pomagając inżynierom, technikom, studentom budownictwa i zaawansowanym wykonawcom uniknąć kosztownych błędów konstrukcyjnych.
Dlaczego prawidłowe zbrojenie naroży płyty jest kluczowe dla trwałości budynku?
Naroża płyt żelbetowych, niezależnie od tego, czy mówimy o płytach fundamentowych czy stropowych, są miejscami, gdzie konstrukcja jest szczególnie narażona na działanie sił. W narożach swobodnie podpartych pojawiają się znaczące momenty skręcające, które mogą prowadzić do zjawiska unoszenia się płyty od podłoża. Jest to szczególnie niebezpieczne w przypadku płyt fundamentowych, ponieważ może skutkować pękaniem ścian opartych na takiej płycie, a w konsekwencji niestabilnością całej konstrukcji budynku. Podobne problemy, choć wynikające z nieco innych obciążeń, mogą dotyczyć również płyt stropowych. Błędy w zbrojeniu tych newralgicznych stref niosą ze sobą ryzyko poważnych uszkodzeń i konieczności kosztownych napraw, dlatego zrozumienie ich specyfiki jest fundamentalne dla każdego, kto zajmuje się budownictwem.
Prawidłowe wykonanie zbrojenia w narożach to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa konstrukcyjnego. Zaniedbanie tego aspektu może prowadzić do kaskady problemów, które z czasem będą narastać, osłabiając całą budowlę.
Zasady zbrojenia naroży zgodnie z normą Eurokod 2: co mówi prawo budowlane?

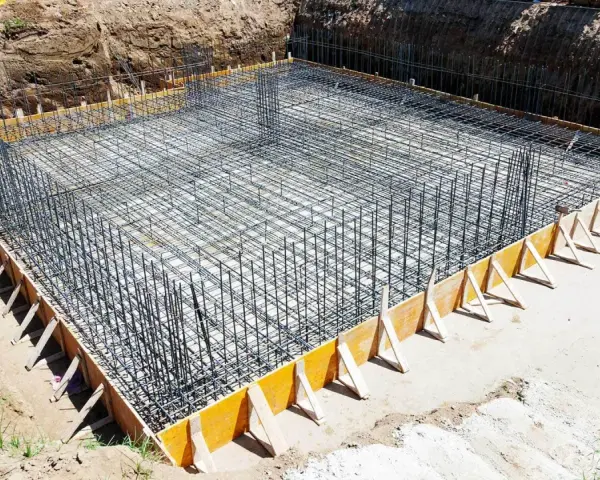

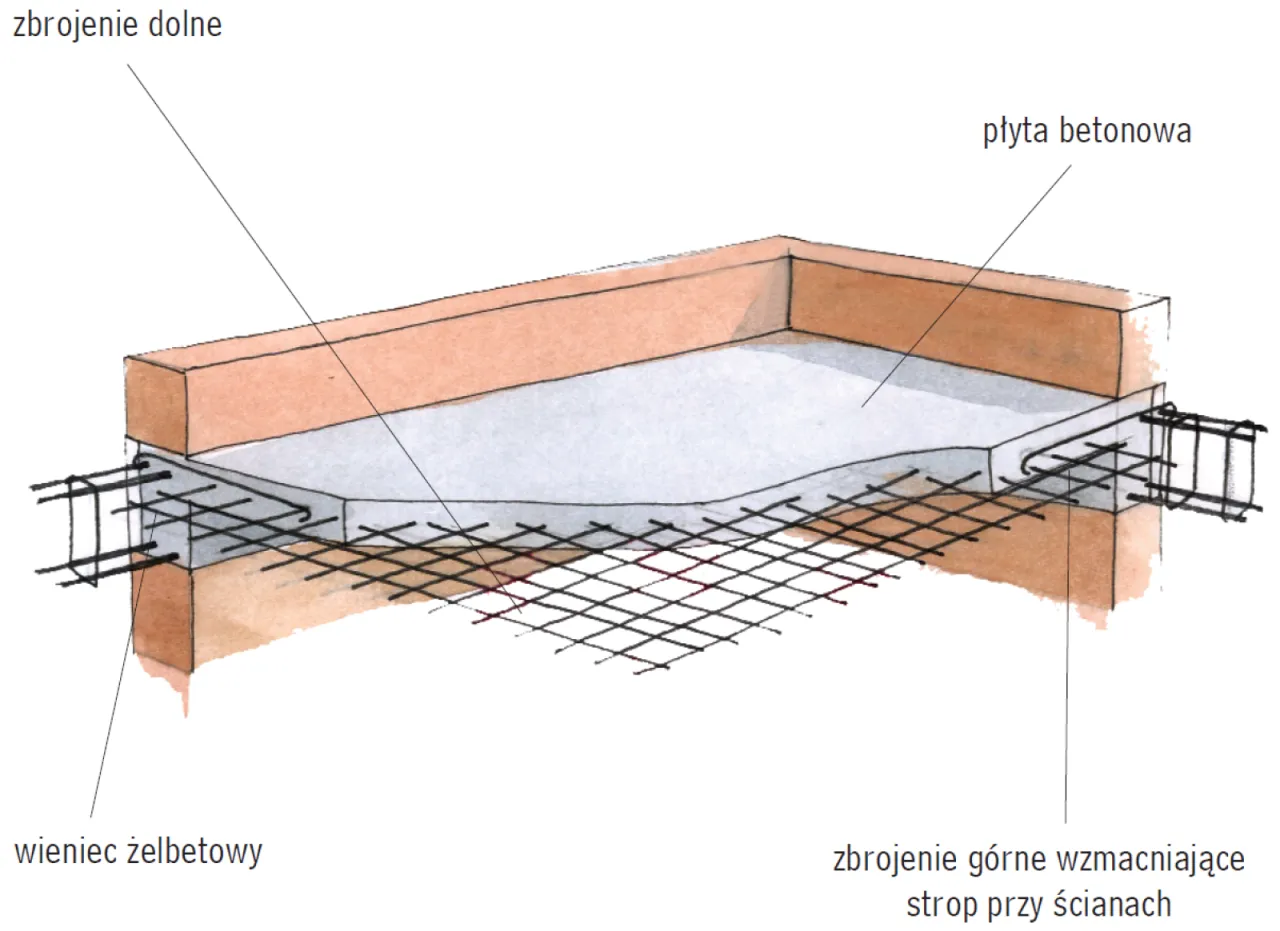

Kwestie związane ze zbrojeniem naroży płyt żelbetowych precyzyjnie reguluje norma Eurokod 2 (PN-EN 1992-1-1). Zgodnie z jej wytycznymi, w narożach płyt konieczne jest zastosowanie dodatkowego zbrojenia, zarówno w górnej, jak i w dolnej warstwie. Zbrojenie górne ma kluczowe znaczenie dla przenoszenia naprężeń rozciągających, które pojawiają się w górnej strefie płyty na skutek jej wyginania pod obciążeniem. Z kolei zbrojenie dolne jest niezbędne do przenoszenia sił rozciągających w dolnej części płyty, szczególnie w narożach wolno podpartych, gdzie występują wspomniane momenty skręcające. Norma ta stanowi, że w przypadku płyt swobodnie podpartych, co najmniej 50% zbrojenia przęsłowego musi być doprowadzone do podpory i odpowiednio zakotwione, co zapewnia ciągłość przenoszenia sił. Strefa, która wymaga szczególnej uwagi i zastosowania dodatkowego zbrojenia, rozciąga się na szerokości około 0,2 mniejszej rozpiętości płyty od naroża. Oznacza to, że wzmocnienie powinno obejmować obszar wychodzący poza sam kąt płyty. Kluczowe parametry, takie jak minimalna ilość stali zbrojeniowej oraz maksymalny dopuszczalny rozstaw prętów, są ściśle określone, aby zapewnić odpowiednią wytrzymałość i nośność konstrukcji.
Stosowanie się do tych norm to gwarancja, że konstrukcja będzie spełniać swoje zadania przez długie lata, minimalizując ryzyko awarii i zapewniając bezpieczeństwo użytkownikom.
Sprawdzone metody zbrojenia naroży: jak to zrobić zgodnie ze sztuką budowlaną?
Istnieje kilka sprawdzonych metod zbrojenia naroży płyt żelbetowych, które pozwalają skutecznie radzić sobie z koncentracją naprężeń. Dwie podstawowe techniki to:

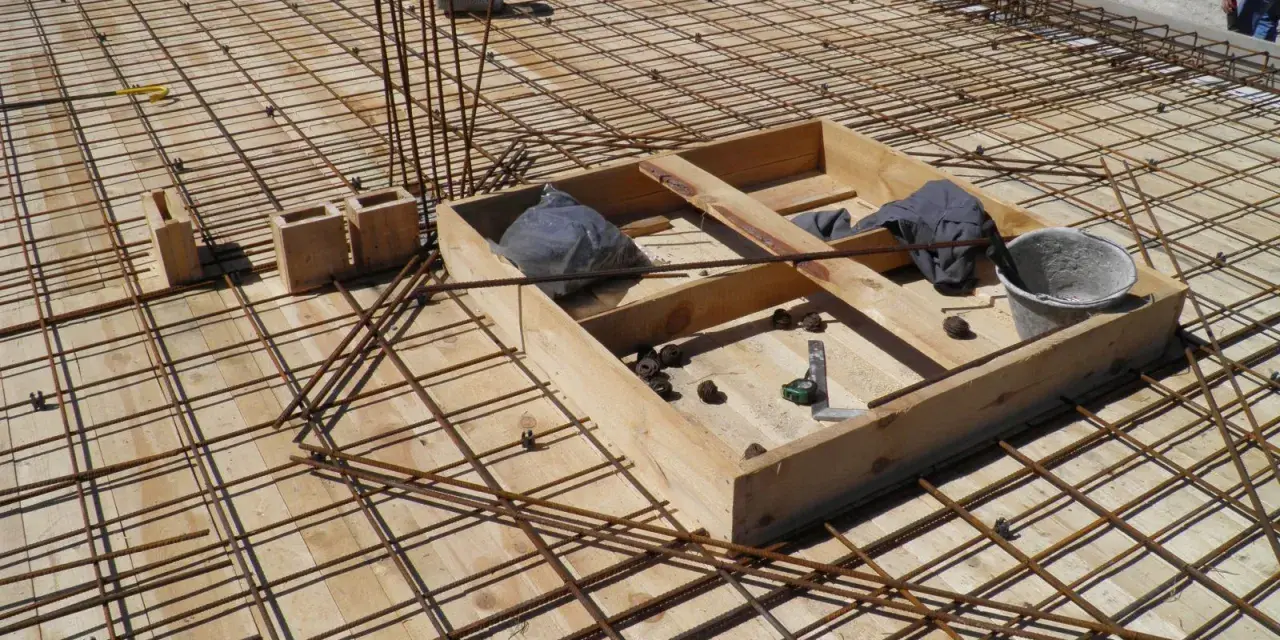

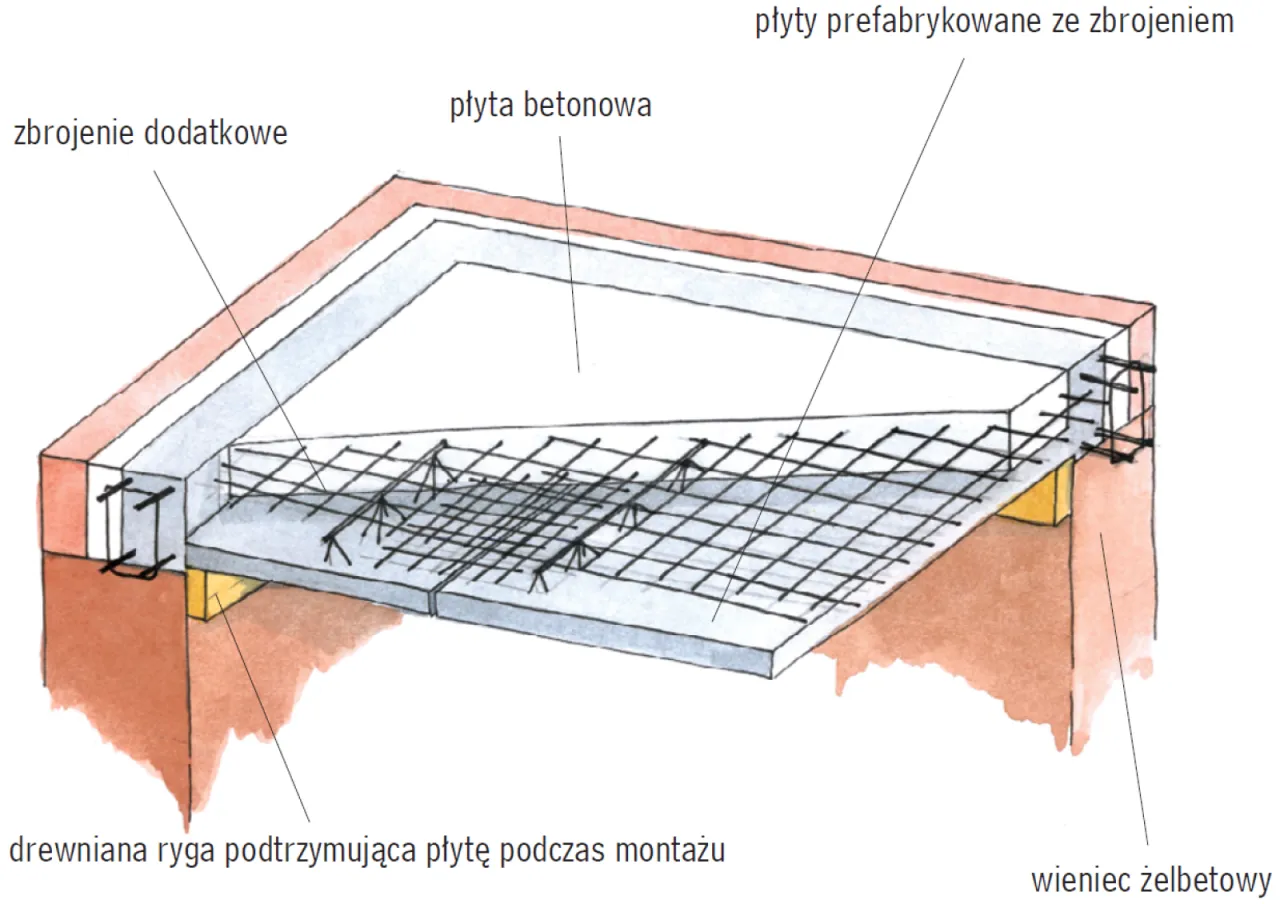

- Metoda 1: Zbrojenie górne i dolne siatkami krzyżowymi. Ta metoda polega na zastosowaniu standardowych siatek zbrojeniowych, które układa się w obu warstwach płyty zarówno na górze, jak i na dole. Siatki te powinny być odpowiednio docięte i ułożone tak, aby pokrywały całą powierzchnię płyty, z uwzględnieniem wzmocnienia w strefie narożnej. W narożach często stosuje się dodatkowe, gęściej rozmieszczone pręty lub podwójne warstwy siatki.
- Metoda 2: Zastosowanie ukośnych prętów dozbrajających przeciw skręcaniu. Jest to rozwiązanie szczególnie rekomendowane w narożach wolno podpartych, gdzie dominują momenty skręcające. Polega na wprowadzeniu dodatkowych prętów zbrojeniowych, które są ułożone prostopadle do dwusiecznej kąta naroża. Takie rozmieszczenie prętów efektywnie przeciwdziała powstawaniu rys skręcnych i stabilizuje naroże.
W przypadku standardowego naroża prostego, ogólne zasady rozmieszczenia prętów obejmują zapewnienie odpowiedniego pokrycia strefy dozbrajania zarówno zbrojeniem górnym, jak i dolnym. Należy pamiętać o prawidłowym rozstawie i zakotwieniu prętów. Specyfika zbrojenia naroży wklęsłych (wewnętrznych) jest podobna, jednak ze względu na inny rozkład naprężeń, często wymaga indywidualnego podejścia projektowego, choć podstawowe zasady dotyczące zbrojenia górnego i dolnego pozostają aktualne.
Wybór konkretnej metody zależy od specyfiki konstrukcji, przewidywanych obciążeń oraz zaleceń projektowych. Kluczowe jest jednak zawsze zapewnienie ciągłości pracy zbrojenia i odpowiedniego przenoszenia naprężeń.
Praktyczny poradnik wykonawcy: zbrojenie naroży krok po kroku
Wykonanie zbrojenia naroży zgodnie ze sztuką budowlaną wymaga precyzji i przestrzegania określonych zasad. Oto praktyczne wskazówki, jak podejść do tego zadania:
- Określanie strefy dozbrojenia: Pierwszym krokiem jest dokładne wyznaczenie obszaru płyty, który wymaga wzmocnienia. Zgodnie z normą, strefa ta rozciąga się na szerokości około 0,2 mniejszej rozpiętości płyty od każdego naroża. Oznacza to, że musimy uwzględnić nie tylko sam kąt, ale również pewien pas płyty przylegający do niego.
- Dobór średnicy i rozstawu prętów: Średnica i rozstaw prętów zbrojeniowych powinny być zgodne z projektem. Jeśli projekt nie określa tego szczegółowo, należy kierować się ogólnymi zasadami. W praktyce, rozstaw prętów w narożach nie powinien przekraczać 3-krotności grubości płyty lub 40 cm. Jest to warunek konieczny, aby zapewnić odpowiednią gęstość zbrojenia i efektywne przenoszenie naprężeń.
- Prawidłowe wiązanie i kotwienie prętów: Kluczowe dla wytrzymałości konstrukcji jest zapewnienie ciągłości pracy stali. Pręty zbrojeniowe powinny być ze sobą solidnie związane, tworząc spójną siatkę. Bardzo ważne jest również odpowiednie zakotwienie prętów, zwłaszcza tych doprowadzanych do podpór. Zgodnie z normą, co najmniej 50% zbrojenia przęsłowego powinno być doprowadzone do podpory i odpowiednio zakotwione, co zapewnia integralność konstrukcji i zapobiega jej przedwczesnemu zniszczeniu.
Przestrzeganie tych kroków gwarantuje, że zbrojenie naroży będzie wykonane poprawnie, co przełoży się na bezpieczeństwo i trwałość całej konstrukcji.
Najczęstsze błędy przy zbrojeniu naroży i jak ich unikać: lista kontrolna
Nawet przy najlepszych chęciach, w procesie zbrojenia naroży można popełnić błędy, które znacząco osłabią konstrukcję. Oto lista najczęściej występujących pomyłek i sposoby, jak ich unikać:
- Błąd nr 1: Całkowity brak zbrojenia górnego. Jest to krytyczna pomyłka, ponieważ górna strefa płyty w narożach jest narażona na rozciąganie. Brak zbrojenia górnego prowadzi do powstawania rys i pęknięć, co osłabia nośność płyty i może prowadzić do dalszych uszkodzeń. Rozwiązanie: Zawsze stosuj zbrojenie górne w narożach, zgodnie z projektem lub wytycznymi normowymi.
- Błąd nr 2: Zbyt krótki zakład lub nieprawidłowe zakotwienie prętów. Prawidłowe zakotwienie i odpowiednia długość zakładów są absolutnie kluczowe dla efektywnego przenoszenia sił między prętami. Zbyt krótkie zakłady lub niewłaściwe zakotwienie powodują, że stal nie może pracować zgodnie z przeznaczeniem, co prowadzi do osłabienia połączeń i potencjalnych awarii. Rozwiązanie: Przestrzegaj wymagań projektowych dotyczących długości zakotwień i zakładów.
- Błąd nr 3: Niewystarczające zagęszczenie prętów w strefie narożnej. Strefa narożna wymaga większej ilości stali ze względu na koncentrację naprężeń. Zbyt rzadkie rozmieszczenie prętów lub stosowanie prętów o zbyt małej średnicy w tym obszarze sprawia, że zbrojenie nie jest w stanie przenieść działających sił. Rozwiązanie: Upewnij się, że rozstaw prętów w narożach jest zgodny z normą (nie większy niż 3-krotność grubości płyty lub 40 cm) i że stosujesz pręty o odpowiedniej średnicy.
- Błąd nr 4: Niewłaściwa otulina prętów zbrojeniowych. Odpowiednia otulina, czyli warstwa betonu chroniąca stal przed korozją i ogniem, jest niezbędna dla trwałości konstrukcji. Zbyt mała otulina naraża zbrojenie na działanie wilgoci i agresywnych czynników, co może prowadzić do jego degradacji. Rozwiązanie: Zawsze stosuj odpowiednie podkładki dystansujące, aby zapewnić wymaganą grubość otuliny betonu.
Unikanie tych błędów to podstawa solidnego wykonania zbrojenia naroży, co przekłada się na bezpieczeństwo i długowieczność całej konstrukcji.
