Kierunek zbrojenia stropu: Klucz do bezpieczeństwa i trwałości

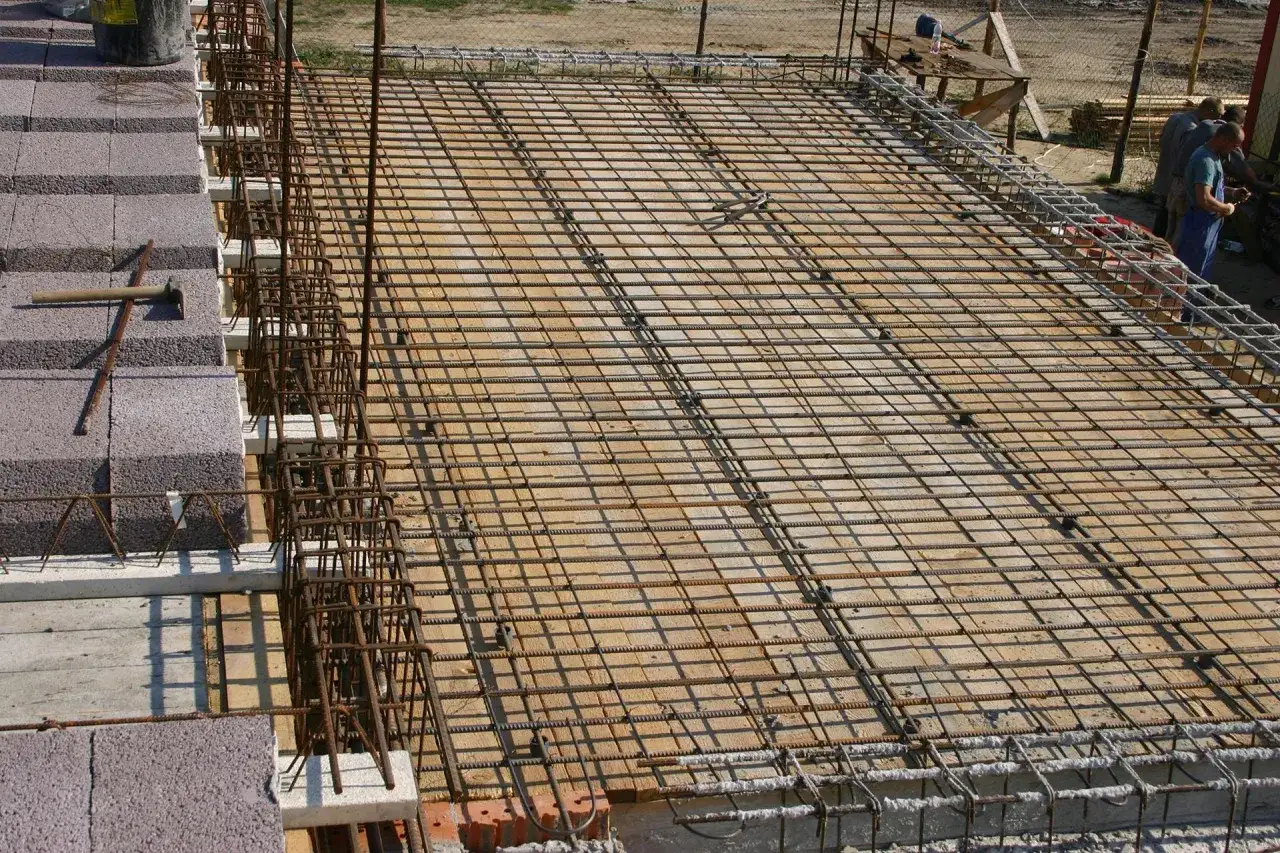

Kierunek zbrojenia stropu: Dlaczego ten detal decyduje o bezpieczeństwie Twojego domu?

W każdym budynku to właśnie stropy stanowią kluczowy element konstrukcyjny, odpowiedzialny za przenoszenie obciążeń z wyższych kondygnacji na ściany i fundamenty. Ich stabilność i bezpieczeństwo zależą w ogromnej mierze od precyzyjnego wykonania zbrojenia. Szczególnie istotna jest właściwa orientacja prętów stalowych, która musi być zgodna z zasadami statyki i mechaniki konstrukcji. Niewłaściwy kierunek zbrojenia głównego to prosta droga do osłabienia całej konstrukcji, co może mieć tragiczne konsekwencje.

Beton, choć niezwykle wytrzymały na ściskanie, ma ograniczoną zdolność do przenoszenia sił rozciągających. Właśnie dlatego w konstrukcjach stropowych niezbędne jest zbrojenie stalowe. Stal, doskonale radząca sobie z rozciąganiem, przejmuje te naprężenia, które powstają pod wpływem obciążeń działających na strop. To synergiczne połączenie betonu i stali tworzy kompozyt o wysokiej wytrzymałości, zdolny do bezpiecznego przenoszenia obciążeń. Bez tej współpracy strop nie byłby w stanie sprostać wymaganiom stawianym przez grawitację i użytkowników budynku.

W konstrukcji stropu możemy wyróżnić dwa główne rodzaje zbrojenia: główne (nośne) i rozdzielcze. Zbrojenie główne to te pręty stalowe, które przenoszą największe naprężenia rozciągające i są absolutnie kluczowe dla nośności stropu. Ich prawidłowe umiejscowienie i kierunek są decydujące dla bezpieczeństwa całej konstrukcji. Z kolei zbrojenie rozdzielcze pełni rolę pomocniczą jego zadaniem jest zapewnienie stabilności prętom głównym, równomierne rozłożenie obciążeń na większej powierzchni oraz zapobieganie powstawaniu rys skurczowych w betonie. Choć mniej obciążone, jego obecność jest równie ważna dla prawidłowego funkcjonowania stropu.

Najważniejsza zasada: w którą stronę układać pręty zbrojenia głównego?

W świecie budownictwa, gdzie precyzja i wiedza techniczna są na wagę złota, istnieje jedna, fundamentalna zasada dotycząca kierunku układania zbrojenia głównego. Jej zrozumienie i bezwzględne przestrzeganie jest absolutnie kluczowe dla zapewnienia bezpieczeństwa i trwałości każdej płyty stropowej. Jest to reguła uniwersalna, która sprawdza się w większości sytuacji i stanowi podstawę projektowania stropów.

Kierunek krótszej rozpiętości tak brzmi ta złota reguła konstruktorów. W przypadku stropów płytowych, zbrojenie główne, czyli te pręty stalowe, które mają największy wpływ na nośność konstrukcji, zawsze powinno być układane równolegle do krótszego boku płyty. Jest to fundamentalna zasada wynikająca wprost z praw fizyki i mechaniki konstrukcji, której nie można lekceważyć.

A dlaczego właśnie kierunek krótszej rozpiętości jest tak istotny? Odpowiedź tkwi w rozkładzie naprężeń w płycie stropowej pod wpływem obciążeń. To właśnie w kierunku krótszej rozpiętości powstają największe momenty zginające. Momenty te generują największe siły rozciągające, które działają w dolnej części stropu. Umieszczając tam zbrojenie główne, zapewniamy mu optymalne warunki do przejmowania tych właśnie sił, co skutecznie zapobiega pękaniu i nadmiernym ugięciom konstrukcji.

Strop zbrojony w jednym czy w dwóch kierunkach? Kluczowa zasada, którą musisz znać

Sposób zbrojenia stropu czy będzie to zbrojenie jednokierunkowe, czy też dwukierunkowe (krzyżowe) nie jest przypadkowy. Decyduje o nim przede wszystkim kształt i proporcje samej płyty stropowej. Ta pozornie prosta kwestia ma fundamentalne znaczenie dla sposobu, w jaki strop będzie pracował pod obciążeniem i jak należy go prawidłowo zbroić.

Kluczowym parametrem, który decyduje o sposobie zbrojenia, jest stosunek boków płyty. Mierzymy go, dzieląc długość dłuższego boku płyty (oznaczanego jako ly) przez długość jej krótszego boku (oznaczanego jako lx). Ten prosty stosunek, wyrażony jako ly/lx, jest matematycznym wyznacznikiem statyki płyty i dyktuje, czy potrzebujemy zbrojenia pracującego w jednym, czy w dwóch kierunkach.

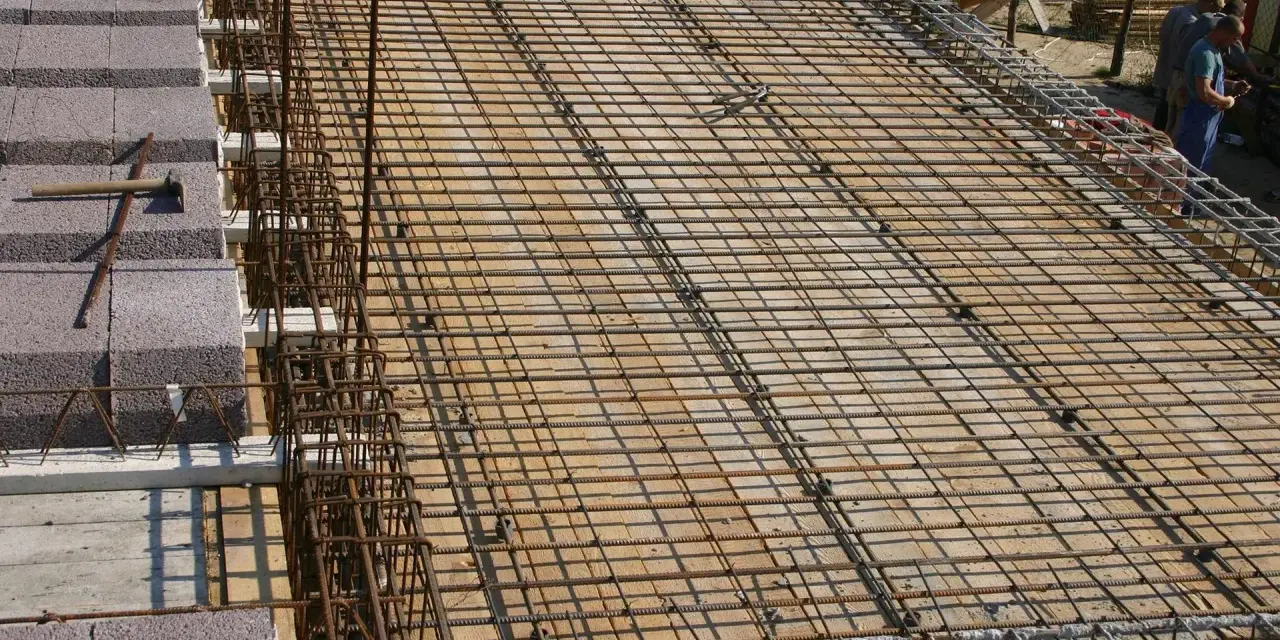

Płyta jednokierunkowo zbrojona (ly/lx > 2): kiedy i jak stosować? Stosuje się je, gdy stosunek ly/lx jest większy niż 2. W takim przypadku przyjmuje się, że płyta pracuje i ugina się głównie w jednym kierunku, równolegle do krótszego boku. Dlatego też zbrojenie główne, które ma przejmować największe naprężenia rozciągające, układa się właśnie w tym kierunku. Prostopadle do niego stosuje się zbrojenie rozdzielcze, które stabilizuje pręty główne i pomaga równomiernie rozłożyć obciążenia.

Płyta krzyżowo zbrojona (ly/lx ≤ 2): kiedy pręty pracują w obu kierunkach? Projektuje się je, gdy płyta stropowa oparta jest na czterech krawędziach, a stosunek jej boków ly/lx jest mniejszy lub równy 2. W takiej sytuacji ugięcie płyty następuje w obu kierunkach, a pręty zbrojenia nośnego układa się zarówno równolegle do boku krótszego, jak i dłuższego. Co istotne, pręty przenoszące większe momenty zginające, czyli te ułożone w kierunku krótszej rozpiętości, muszą być umieszczone jako pierwsza, niższa warstwa bliżej dolnej krawędzi płyty. Dzięki temu są one najbardziej efektywne w przejmowaniu sił rozciągających.

Jak odczytać kierunek zbrojenia z projektu budowlanego praktyczny poradnik

Zrozumienie, jak prawidłowo zbroić strop, jest kluczowe, ale równie ważne jest umiejętne odczytanie informacji zawartych w projekcie budowlanym. Dokumentacja techniczna to swoista mapa, która prowadzi wykonawcę przez meandry konstrukcji. Bez umiejętności jej interpretacji łatwo o błąd, który może mieć poważne konsekwencje.

Na rysunkach technicznych, a konkretnie na rzutach stropu, kierunek i rodzaj zbrojenia są zazwyczaj wyraźnie oznaczone. Należy zwracać uwagę na symbole przedstawiające pręty stalowe, ich średnice oraz rozstaw. Te informacje są kluczowe do prawidłowego zrozumienia, gdzie powinno znaleźć się zbrojenie główne, a gdzie rozdzielcze, oraz w jakim kierunku powinny być one ułożone.

Każdy projekt zawiera szczegółowe informacje dotyczące prętów. Symbole prętów, często w postaci okręgu z wpisaną liczbą (np. fi 8), wskazują na średnicę pręta. Opisy, takie jak "co 15 cm" lub "co 20 cm", określają ich rozstaw. Często spotykane są również tabele stali, które zawierają kompleksowe dane o klasie stali, średnicy, długości poszczególnych prętów oraz ich łącznej ilości. Wszystkie te elementy, połączone ze sobą, tworzą pełny obraz zbrojenia, który należy ściśle realizować.

Ważne jest również rozróżnienie między zbrojeniem dolnym (przęsłowym) a górnym (podporowym). Zbrojenie dolne umieszcza się w środkowej części stropu, czyli w przęsłach, gdzie występują dodatnie momenty zginające i siły rozciągające w dolnej strefie. Zbrojenie górne natomiast znajduje się nad podporami (ścianami, belkami), gdzie pojawiają się ujemne momenty zginające, powodujące rozciąganie w górnej części stropu. Na rysunkach technicznych te dwa rodzaje zbrojenia są zazwyczaj odróżniane za pomocą różnych rodzajów linii ciągłych dla zbrojenia dolnego i przerywanych lub krótszych dla zbrojenia górnego.

Kierunek zbrojenia w najpopularniejszych typach stropów: co musisz wiedzieć?

Choć ogólne zasady dotyczące kierunku zbrojenia są uniwersalne dla większości stropów płytowych, to specyfika poszczególnych systemów konstrukcyjnych wymaga pewnych modyfikacji i uwzględnienia dodatkowych czynników. Zrozumienie tych różnic jest kluczowe dla prawidłowego wykonania zbrojenia w zależności od wybranego typu stropu.

W przypadku stropów monolitycznych projektant ma największą swobodę w kształtowaniu konstrukcji i zbrojenia. To właśnie tutaj zasady dotyczące zbrojenia jednokierunkowego i dwukierunkowego mają najbardziej bezpośrednie zastosowanie. Pełna swoboda projektowa wiąże się jednak z największą odpowiedzialnością wszelkie błędy popełnione na etapie projektowania lub wykonawstwa mogą być szczególnie groźne dla stabilności całej konstrukcji.

W stropach gęstożebrowych, takich jak popularne systemy Teriva czy Rector, kierunek pracy stropu jest w dużej mierze z góry określony przez sposób ułożenia belek, które stanowią jego podstawowy szkielet. Zbrojenie główne jest już zazwyczaj wbudowane w te belki lub układane w ich kierunku. Nadbeton, który wypełnia przestrzeń między żeberkami, pełni rolę płyty współpracującej. Kluczowe w tym przypadku jest prawidłowe ułożenie samych belek oraz wykonanie ewentualnego zbrojenia uzupełniającego w nadbetonie zgodnie z projektem.

Stropy prefabrykowane, takie jak popularne płyty Filigran czy płyty kanałowe, to rozwiązania, w których kierunek pracy i zbrojenia głównego jest już w dużej mierze zdefiniowany przez producenta elementów. Zbrojenie jest wbudowane w prefabrykowane elementy na etapie ich produkcji. Rola wykonawcy sprowadza się tu przede wszystkim do prawidłowego ułożenia tych elementów zgodnie z projektem oraz wykonania zbrojenia uzupełniającego, np. wieńców, zbrojenia sczepnego czy zbrojenia nadpodporowego, w miejscach wskazanych przez projektanta.

Najgroźniejsze błędy w układaniu zbrojenia i ich katastrofalne skutki

Nawet najlepszy projekt może okazać się bezwartościowy, jeśli wykonanie nie będzie zgodne z jego założeniami. W przypadku zbrojenia stropów, błędy wykonawcze, zwłaszcza te dotyczące kierunku ułożenia prętów, mogą prowadzić do katastrofalnych skutków, zagrażając bezpieczeństwu całego budynku.

Pomyłka w kierunku zbrojenia głównego to jeden z najpoważniejszych błędów, jakie mogą zostać popełnione podczas budowy stropu. Zamiast przenosić największe naprężenia rozciągające w optymalnym miejscu, pręty umieszczone w niewłaściwym kierunku tracą swoją nośność. Skutkuje to drastycznym obniżeniem wytrzymałości stropu, jego nadmiernymi ugięciami, pojawieniem się głębokich pęknięć, a w skrajnych przypadkach może doprowadzić do niebezpiecznej awarii, a nawet katastrofy budowlanej. Według danych "Inżynier Budownictwa", błędy wykonawcze w zbrojeniu stanowią jedną z głównych przyczyn problemów konstrukcyjnych.

Kolejnym częstym błędem jest niewłaściwa kolejność warstw w zbrojeniu krzyżowym. Jak już wspominałem, pręty przenoszące większe momenty zginające, czyli te w kierunku krótszej rozpiętości, muszą być umieszczone jako pierwsza, niższa warstwa, bliżej dolnej krawędzi płyty. Odwrócenie tej kolejności sprawia, że zbrojenie to jest mniej efektywne w przejmowaniu sił rozciągających, co osłabia całą konstrukcję w kluczowych miejscach.

Nie można również zapominać o braku lub złej lokalizacji zbrojenia górnego nad podporami. W tych miejscach występują ujemne momenty zginające, które generują siły rozciągające w górnej części stropu. Brak odpowiedniego zbrojenia górnego w tych strefach prowadzi do powstawania pęknięć i znacząco osłabia konstrukcję w punktach jej największego obciążenia i naprężenia.

Prawidłowy kierunek zbrojenia Twoja gwarancja solidnego i bezpiecznego stropu

Zrozumienie i bezwzględne przestrzeganie zasad dotyczących kierunku ułożenia zbrojenia głównego to absolutny fundament, który zapewnia trwałość, bezpieczeństwo i stabilność każdej konstrukcji stropowej. Jest to inwestycja, która procentuje przez lata, gwarantując spokój ducha i długowieczność całego budynku. Pamiętaj, że solidny strop to podstawa bezpiecznego domu.
