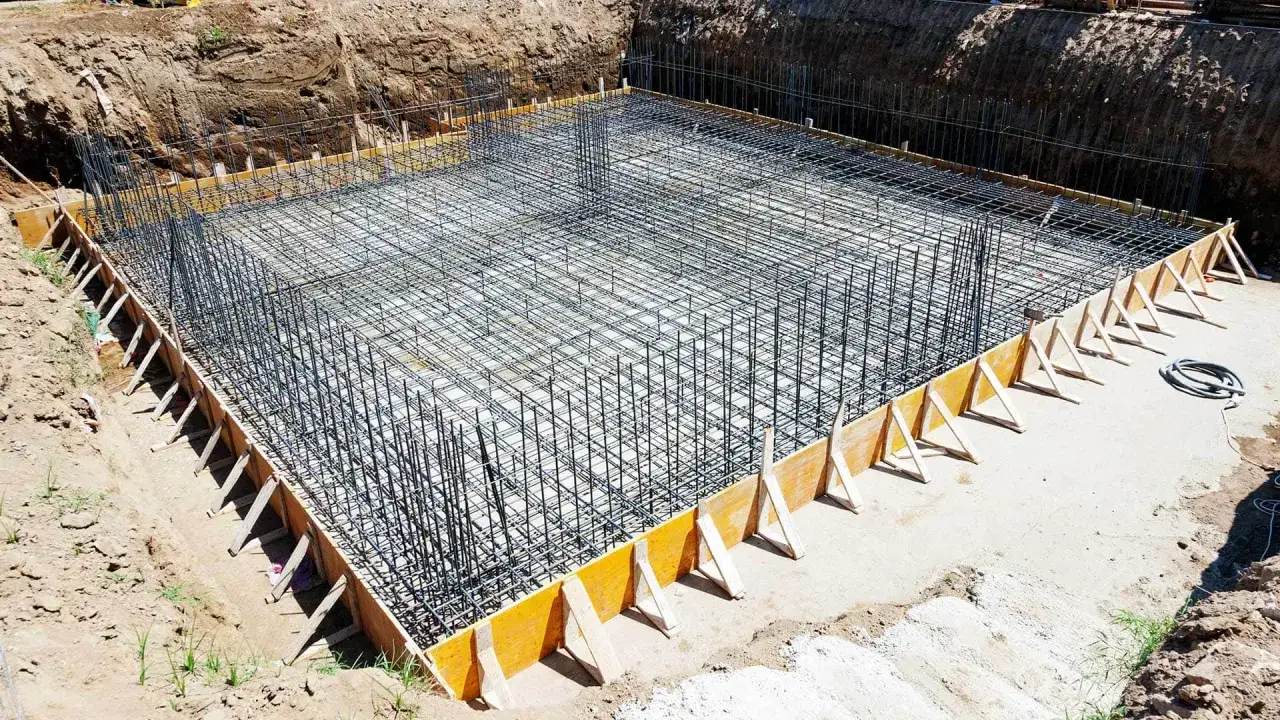

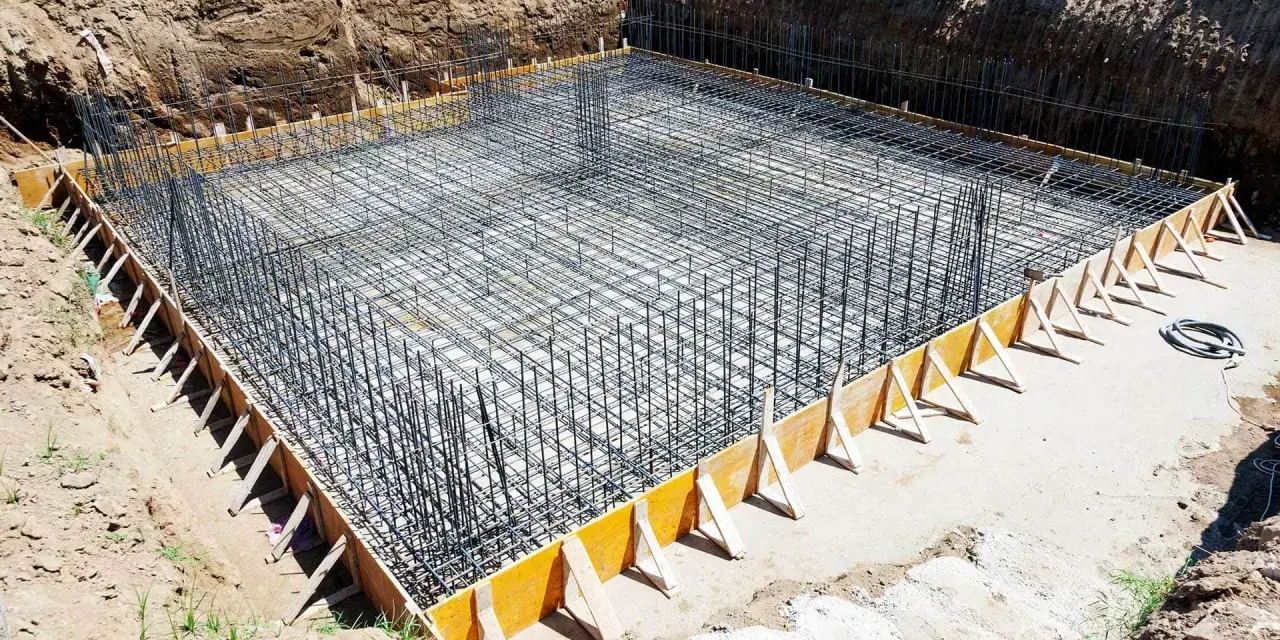

Jak łączyć zbrojenie w fundamentach? Praktyczny poradnik

Łączenie prętów zbrojeniowych w fundamentach to jeden z tych etapów budowy, który często bywa niedoceniany, a jego prawidłowe wykonanie jest absolutnie kluczowe dla bezpieczeństwa całej konstrukcji. Sam beton, choć niezwykle wytrzymały na ściskanie, ma niestety niewielką odporność na rozciąganie. To właśnie zbrojenie, czyli stalowe pręty, przejmuje te obciążenia, zapewniając, że fundamenty, a co za tym idzie cały dom, będą stabilne i trwałe przez lata. Niewłaściwe połączenie prętów może prowadzić do powstania rys i pęknięć, osłabienia całej konstrukcji, a w skrajnych przypadkach nawet do jej awarii. Dlatego tak ważne jest, aby zrozumieć zasady i metody prawidłowego łączenia, a przede wszystkim bezwzględnie przestrzegać zapisów projektu budowlanego.

Błędy na etapie łączenia zbrojenia mogą mieć bardzo poważne konsekwencje. Wyobraźmy sobie, że fundamenty są jak korzenie drzewa muszą być mocne i stabilne, aby utrzymać całą roślinę. Jeśli korzenie są osłabione przez źle połączone pręty, cała konstrukcja staje się podatna na uszkodzenia. Może to objawiać się w postaci pęknięć fundamentów, nierównomiernego osiadania budynku, a nawet utraty jego stabilności. Każde połączenie prętów musi być wykonane zgodnie z projektem, który uwzględnia rodzaj obciążeń, klasę betonu i stali, a także specyfikę danej konstrukcji. Zaniedbanie tego prostego, ale fundamentalnego aspektu, jest proszeniem się o kłopoty, których usunięcie będzie znacznie kosztowniejsze niż prawidłowe wykonanie pracy od razu.

Dlaczego poprawne łączenie zbrojenia to fundament bezpieczeństwa Twojego domu

Zbrojenie w konstrukcjach żelbetowych pełni rolę analogiczną do ludzkiego szkieletu. Beton sam w sobie jest materiałem o dużej wytrzymałości na ściskanie, co oznacza, że świetnie radzi sobie z naciskiem. Jednak jego słabym punktem są naprężenia rozciągające beton poddany takim siłom łatwo pęka. Właśnie dlatego w fundamentach, a także w innych elementach konstrukcyjnych, umieszcza się stalowe pręty zbrojeniowe. To one przejmują i przenoszą te niekorzystne naprężenia rozciągające, zapewniając integralność i wytrzymałość całej konstrukcji. Prawidłowe połączenie prętów zbrojeniowych jest absolutnie kluczowe, ponieważ to dzięki niemu zbrojenie działa jako spójny system. Jeśli pręty nie są ze sobą odpowiednio połączone, siły nie mogą być efektywnie przenoszone, co prowadzi do osłabienia fundamentów i całej budowli.

Konsekwencje błędów w łączeniu prętów mogą być katastrofalne. Zbyt krótkie zakłady, brak ciągłości zbrojenia w narożnikach, czy niewłaściwe wiązania to wszystko może skutkować powstaniem niekontrolowanych pęknięć w betonie. Te z kolei otwierają drogę dla wilgoci i agresywnych substancji, przyspieszając proces korozji stali. Zardzewiałe zbrojenie traci swoją wytrzymałość, a konstrukcja stopniowo traci swoją nośność. W dłuższej perspektywie może to doprowadzić do poważnych problemów strukturalnych, takich jak nierównomierne osiadanie budynku, pękanie ścian, a nawet utrata stabilności. Zgodność z projektem budowlanym nie jest tu kwestią opcjonalną to gwarancja bezpieczeństwa. Projektant uwzględnił wszystkie niezbędne parametry, aby zapewnić trwałość i bezpieczeństwo Twojego domu.

Łączenie na zakład złoty standard w budownictwie jednorodzinnym

Metoda łączenia prętów zbrojeniowych na zakład jest zdecydowanie najczęściej stosowaną techniką w budownictwie jednorodzinnym i nie bez powodu. Jest ona stosunkowo prosta w wykonaniu, ekonomiczna i, co najważniejsze, przy prawidłowym zastosowaniu, zapewnia skuteczne przenoszenie sił między prętami. Na czym to polega? Po prostu nakłada się końcówki dwóch prętów równolegle obok siebie na pewnej, określonej długości. Ta kluczowa odległość nazywana jest długością zakładu (l₀). Jej zadaniem jest umożliwienie przeniesienia sił z jednego pręta na drugi poprzez beton otaczający oba te elementy. Bez odpowiedniej długości zakładu, siły rozciągające mogłyby spowodować wysunięcie się pręta z betonu lub jego zerwanie.

Obliczanie minimalnej długości zakładu jest ściśle określone w normach, w tym w polskiej wersji Eurokodu 2 (PN-EN 1992-1-1). Długość ta zależy od kilku kluczowych czynników: średnicy pręta (oznaczanej symbolem ϕ), klasy wytrzymałości stali zbrojeniowej oraz klasy betonu. Norma podaje szczegółowe wzory, ale w praktyce budowlanej często stosuje się uproszczoną, ale bezpieczną zasadę: długość zakładu powinna wynosić około 50 do 60 razy średnicę pręta. Na przykład, dla popularnych prętów o średnicy 12 mm, minimalna długość zakładu powinna wynosić nie mniej niż 60 cm (12 mm × 50 = 600 mm). Dla prętów o średnicy 16 mm, zakład powinien być odpowiednio dłuższy, czyli około 80 cm (16 mm × 50 = 800 mm). Ważne jest również, aby stosować zasadę mijanki. Oznacza to, że nie łączymy wszystkich prętów w jednym miejscu, ale naprzemiennie. Jeśli w ławie fundamentowej mamy kilka warstw zbrojenia (np. górną i dolną), zakłady w poszczególnych prętach powinny być rozmieszczone w różnych miejscach, tak aby w żadnym przekroju nie doszło do osłabienia nośności zbrojenia. Taka strategia zapewnia ciągłość pracy konstrukcji i równomierne rozłożenie naprężeń.

Wiązanie prętów krok po kroku praktyczny przewodnik

Choć metoda łączenia na zakład jest podstawą, aby połączenie było stabilne i spełniało swoją rolę, pręty muszą być ze sobą odpowiednio powiązane. Do tego celu używa się specjalnego drutu wiązałkowego, najczęściej o średnicy od 1 do 1,5 mm. Jego głównym zadaniem jest utrzymanie prętów w odpowiedniej pozycji względem siebie na czas betonowania. Drut wiązałkowy nie przenosi obciążeń konstrukcyjnych jego rola kończy się wraz z zastygnięciem betonu. Jest on jednak niezbędny, aby szkielet zbrojeniowy nie rozpadł się ani nie zdeformował pod wpływem własnego ciężaru lub podczas wibracji betonu.

Do wykonania wiązań potrzebne są proste narzędzia. Podstawą są cęgi zbrojarskie, które służą do przecinania drutu i zaciskania wiązań. Bardziej zaawansowani wykonawcy często korzystają z klucza (haka) zbrojarskiego, który pozwala na szybkie i mocne skręcenie drutu. W ostatnich latach coraz popularniejsze stają się również automatyczne wiązarki, które znacznie przyspieszają pracę, choć generują dodatkowy koszt. Podstawowe techniki wiązania są dwie: prosty węzeł "na okrętkę", gdzie drut owija się wokół prętów i skręca, oraz wiązanie krzyżowe, stosowane zazwyczaj tam, gdzie pręty krzyżują się pod kątem prostym. Ważne jest, aby wiązać pręty stosunkowo gęsto w miejscach zakładów i na całej długości ławy fundamentowej, co kilka lub kilkanaście prętów na metr bieżący, aby zapewnić stabilność konstrukcji.

Szczególne przypadki łączenia zbrojenia w fundamentach

Narożniki ław fundamentowych to miejsca newralgiczne, gdzie zbrojenie musi zostać połączone w sposób zapewniający ciągłość konstrukcji i unikający koncentracji naprężeń. Zazwyczaj wymaga to odpowiedniego wygięcia prętów, tak aby zachodziły na siebie na wymaganą długość zakładu, a następnie zostały solidnie powiązane drutem. Czasem stosuje się dodatkowe pręty "hakowe", które dodatkowo kotwią zbrojenie w narożniku, zwiększając jego wytrzymałość. Kluczowe jest, aby nie "przecinać" zbrojenia w narożniku, lecz zapewnić jego płynne przejście.

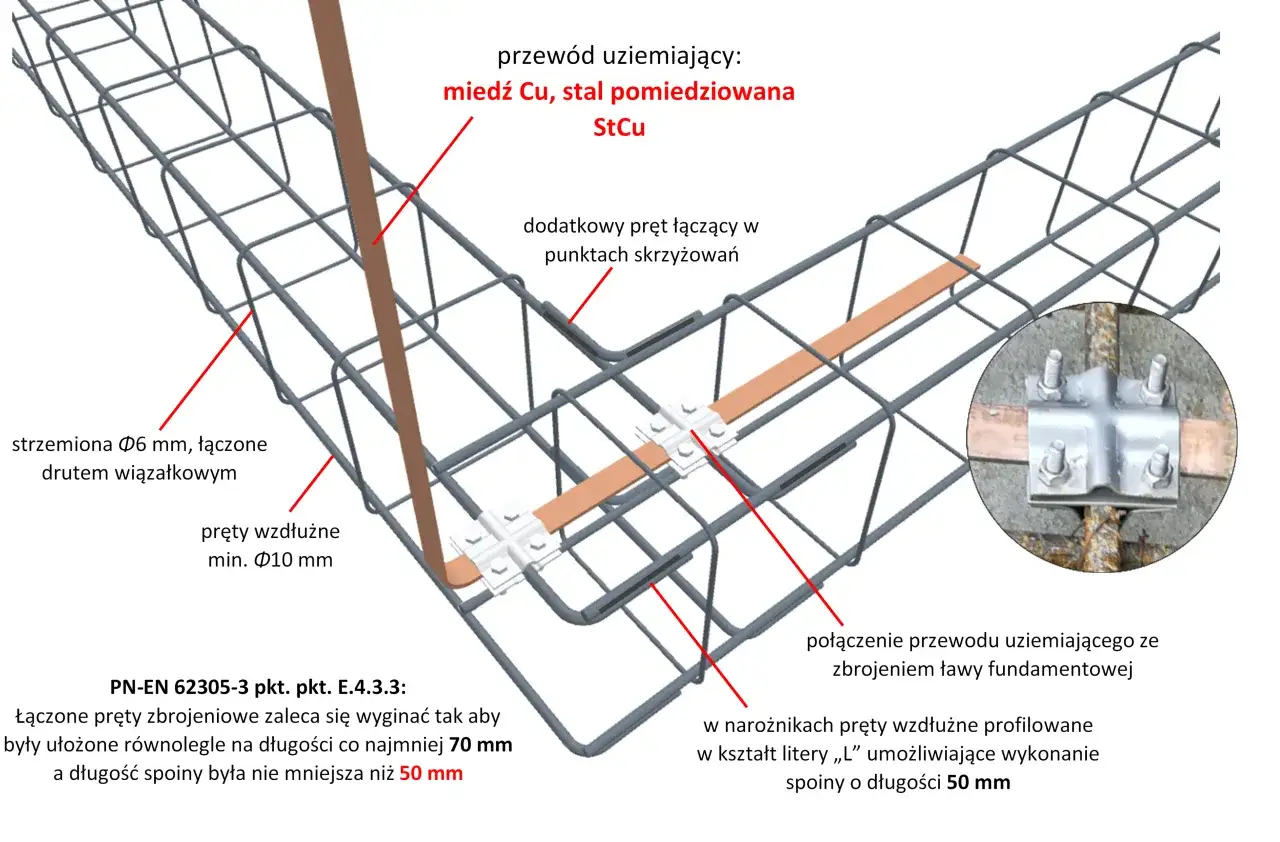

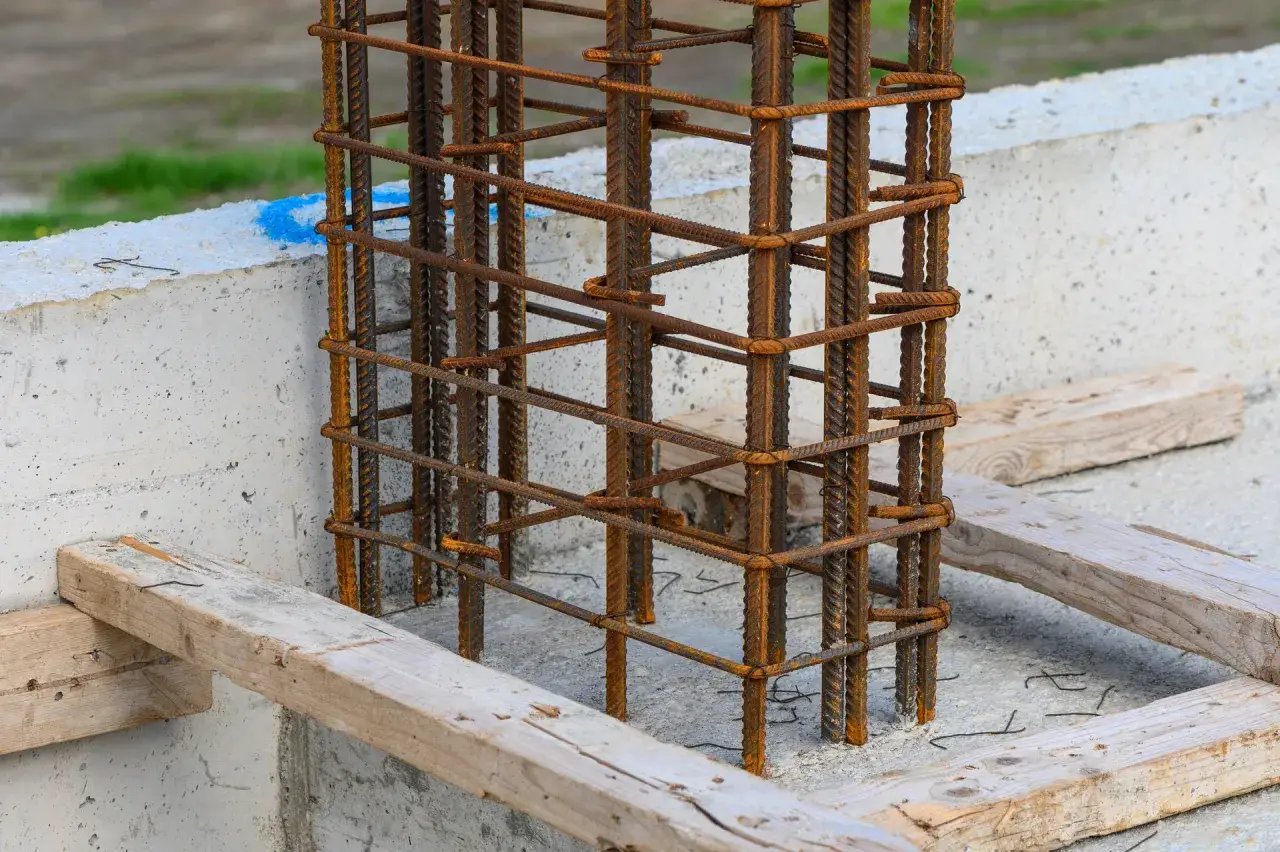

Kolejnym ważnym momentem jest łączenie zbrojenia fundamentów ze zbrojeniem pionowych elementów, takich jak słupy. W tym celu w ławie fundamentowej wystawia się tzw. startery, czyli pionowe pręty, które będą kontynuacją zbrojenia słupa. Pręty te muszą być odpowiednio długie i zakotwione w fundamencie, a następnie połączone ze zbrojeniem słupa na zakład lub za pomocą złączek mechanicznych. To połączenie jest kluczowe dla przenoszenia obciążeń ściskających z całej konstrukcji na fundamenty.

Podobnie jak w przypadku narożników, skrzyżowania ław fundamentowych, szczególnie tych pod wewnętrznymi ścianami nośnymi, wymagają szczególnej uwagi. Na skrzyżowaniach należy zadbać o to, aby zbrojenie było ciągłe i mogło efektywnie przenosić obciążenia z przenikających się ścian. Często wymaga to zastosowania dodatkowych prętów lub odpowiedniego ułożenia istniejących, aby zapewnić odpowiednie zakotwienie i ciągłość pracy konstrukcji w tym newralgicznym punkcie.

Alternatywne metody łączenia zbrojenia kiedy warto je rozważyć?

Chociaż łączenie na zakład jest standardem, istnieją sytuacje, w których warto rozważyć inne metody. Połączenia mechaniczne, wykorzystujące specjalne złączki (np. mufy skręcane lub zaprasowywane), oferują pełne przeniesienie obciążenia i są zazwyczaj szybsze w montażu niż tradycyjne zakłady. Ich główną wadą jest jednak znacznie wyższy koszt w porównaniu do zwykłego drutu. Stosuje się je przede wszystkim tam, gdzie ze względów konstrukcyjnych lub przestrzennych wykonanie odpowiednio długiego zakładu jest niemożliwe lub nieekonomiczne, na przykład przy bardzo grubych prętach lub w miejscach o ograniczonej dostępności.

Inną alternatywą jest spawanie i zgrzewanie prętów. Te metody tworzą bardzo mocne, niemal monolityczne połączenie, które doskonale przenosi obciążenia. Jednakże, wymagają one specjalistycznego sprzętu, a przede wszystkim wykwalifikowanego personelu, który potrafi wykonać spoiny zgodnie z rygorystycznymi normami. W budownictwie jednorodzinnym spawanie zbrojenia jest rzadkością ze względu na koszty i skomplikowanie, ale znajduje zastosowanie w bardziej zaawansowanych technologicznie lub wymagających konstrukcjach.

Podsumowując, łączenie na zakład jest najbardziej ekonomicznym i powszechnym rozwiązaniem w budownictwie domów jednorodzinnych. Połączenia mechaniczne są droższe, ale szybsze i często stosowane tam, gdzie zakłady są problematyczne. Spawanie oferuje najwyższą wytrzymałość, ale jest najbardziej kosztowne i skomplikowane w realizacji. Wybór metody powinien być zawsze podyktowany projektem konstrukcyjnym i ekonomią wykonania.

7 najczęstszych błędów przy łączeniu zbrojenia, których musisz unikać

1. Zbyt krótki zakład: Jest to jeden z najpoważniejszych błędów. Jeśli długość zakładu jest mniejsza niż wymagana przez normę lub projekt, pręt może wysunąć się z betonu pod obciążeniem, co drastycznie obniża wytrzymałość połączenia i całej konstrukcji.
2. Łączenie wszystkich prętów w jednym miejscu: Wykonanie zakładów wszystkich prętów w tym samym przekroju ławy fundamentowej tworzy "wąskie gardło" w konstrukcji, znacząco osłabiając ją w tym miejscu. Należy zawsze stosować zasadę mijanki, rozkładając zakłady naprzemiennie.
3. Niewłaściwe wygięcie i zakotwienie prętów w narożnikach: Brak odpowiedniego wygięcia i zakotwienia prętów w narożnikach ław fundamentowych uniemożliwia ciągłość przenoszenia naprężeń, co może prowadzić do pęknięć i osłabienia narożnika.
4. Używanie skorodowanej lub brudnej stali: Stal pokryta rdzą (szczególnie głęboką) lub zanieczyszczona cementem, farbą czy olejem, ma znacznie gorszą przyczepność do betonu. Osłabia to siłę połączenia i może prowadzić do przedwczesnej korozji zbrojenia.
5. Brak odpowiedniej otuliny betonowej na zakładach: Otulina betonowa to warstwa betonu chroniąca stal przed korozją. Zbyt mała lub brak otuliny w miejscach zakładów naraża pręty na działanie wilgoci i agresywnych substancji, co prowadzi do ich szybkiego rdzewienia i osłabienia konstrukcji.
6. Słabe lub niewłaściwe wiązanie drutem wiązałkowym: Mimo że drut wiązałkowy nie przenosi obciążeń, jego rola w stabilizacji szkieletu jest nie do przecenienia. Słabe, luźne wiązania mogą spowodować przemieszczenie się prętów podczas betonowania, co zaburzy prawidłowe rozmieszczenie zbrojenia i osłabi konstrukcję.
7. Ignorowanie zapisów w projekcie konstrukcyjnym: Projekt budowlany to dokument, który zawiera wszystkie niezbędne informacje dotyczące sposobu wykonania zbrojenia. Odstępstwa od projektu bez konsultacji z projektantem lub kierownikiem budowy to prosta droga do popełnienia błędów, które mogą zagrozić bezpieczeństwu całego budynku.

Odbiór zbrojenia przed betonowaniem co musisz sprawdzić?

Zanim ekipa budowlana zaleje fundamenty betonem, kluczowe jest przeprowadzenie dokładnego odbioru wykonanego zbrojenia. To etap, na którym kierownik budowy, działając w imieniu inwestora i zgodnie z prawem budowlanym, ma obowiązek sprawdzić, czy wykonane prace są zgodne z projektem konstrukcyjnym i obowiązującymi normami. Kierownik budowy jest osobą odpowiedzialną za nadzór techniczny i potwierdzenie jakości wykonania, co dokumentuje w dzienniku budowy. Jego akceptacja jest formalnym warunkiem dopuszczenia do betonowania.

Dla inwestora, który chce mieć pewność, że jego dom powstaje na solidnych fundamentach, warto przygotować sobie checklistę kluczowych punktów do sprawdzenia przed betonowaniem:

• Prawidłowa długość zakładów: Czy wszystkie połączenia na zakład mają wymaganą długość zgodną z projektem?
• Właściwe wiązanie: Czy pręty są stabilnie powiązane drutem wiązałkowym, szczególnie w miejscach zakładów i narożnikach?
• Czystość stali: Czy pręty są wolne od rdzy, tłuszczu, farby i innych zanieczyszczeń, które mogłyby osłabić przyczepność do betonu?
• Odpowiednia otulina betonowa: Czy między zbrojeniem a szalunkiem (lub gruntem) znajduje się odpowiednia warstwa betonu (tzw. otulina), która chroni stal przed korozją?
• Ciągłość zbrojenia: Czy zbrojenie jest wykonane jako ciągłe, szczególnie w narożnikach, na skrzyżowaniach ław i przy połączeniu ze starterami słupów?
• Zgodność z projektem: Czy rozmieszczenie, średnice i ilości prętów zbrojeniowych odpowiadają rysunkom projektowym?
