Budowa domu to proces, w którym każdy element ma znaczenie, a fundamenty są absolutnym fundamentem bezpieczeństwa i trwałości całej konstrukcji. Prawidłowe zbrojenie ścian fundamentowych to nie tylko wymóg formalny, ale przede wszystkim gwarancja, że budynek będzie stabilny i odporny na działanie sił natury przez długie lata. W tym przewodniku przybliżę Ci kluczowe aspekty tego procesu od wyboru materiałów, przez szczegółowe instrukcje wykonawcze, po najczęściej popełniane błędy, których powinieneś unikać jak ognia.
Prawidłowe zbrojenie ścian fundamentowych to fundament bezpieczeństwa i trwałości konstrukcji
- Zbrojenie stalowe zwiększa wytrzymałość betonu na rozciąganie i zginanie, zapewniając stabilność budynku.
- Do zbrojenia stosuje się pręty główne (12-16 mm) i strzemiona (6-8 mm) ze stali odpowiednich klas, otoczone betonem klasy C20/25 lub wyższej.
- Kluczowe jest zachowanie minimalnej otuliny 50 mm, ciągłości zbrojenia (zwłaszcza w narożnikach) oraz odpowiedniej długości zakładów.
- Wszystkie parametry zbrojenia muszą być zgodne z projektem konstrukcyjnym.
- Należy unikać błędów takich jak zbyt cienka otulina, niestabilne mocowanie czy zanieczyszczona stal.
- Startery są niezbędne do połączenia fundamentu z wyższymi elementami żelbetowymi.
Dlaczego solidne zbrojenie ściany fundamentowej to gwarancja bezpieczeństwa na lata?
Rola zbrojenia: Czym jest i dlaczego sam beton to za mało?
Zbrojenie to nic innego jak stalowe pręty umieszczone w betonie, tworzące jego wewnętrzny "szkielet". Beton, choć bardzo wytrzymały na ściskanie, jest materiałem kruchym. Jego słabym punktem jest niska odporność na rozciąganie i zginanie. Właśnie tutaj wkracza zbrojenie stalowe. Dzięki niemu konstrukcja betonowa zyskuje znacznie większą wytrzymałość na te siły. Stal przejmuje naprężenia rozciągające i zginające, które mogłyby doprowadzić do pęknięć i destabilizacji fundamentu. To połączenie betonu i stali, zwane żelbetem, jest podstawą większości nowoczesnych konstrukcji budowlanych, zapewniając im niezbędną wytrzymałość i minimalizując ryzyko uszkodzeń.
Jakie siły działają na fundament i dlaczego zbrojenie jest kluczową odpowiedzią?
Fundamenty to element konstrukcji, który bezpośrednio przenosi wszystkie obciążenia z budynku na grunt. Działają na nie liczne siły: przede wszystkim pionowe obciążenia od ciężaru własnego konstrukcji, stropów, ścian i dachu. Do tego dochodzą siły wynikające z parcia gruntu na ściany fundamentowe, zwłaszcza jeśli budynek jest podpiwniczony. Nie można zapomnieć o siłach zginających, które pojawiają się w wyniku nierównomiernego obciążenia lub osiadania gruntu. Prawidłowo zaprojektowane i wykonane zbrojenie jest kluczową odpowiedzią na te wyzwania. Pozwala ono fundamentowi skutecznie przenosić te wszystkie obciążenia, rozkładać naprężenia i zapobiegać deformacjom, co jest absolutnie niezbędne dla długoterminowej stabilności całej budowli.
Z jakich materiałów zbudować "szkielet" fundamentu? Klucz do trwałości
Stal stali nierówna: Jakie pręty wybrać na zbrojenie główne, a jakie na strzemiona?
Wybór odpowiedniej stali to podstawa. W zbrojeniu ścian fundamentowych wyróżniamy dwa podstawowe typy prętów. Pręty główne, często nazywane nośnymi, to te o większych średnicach, zazwyczaj żebrowane, wykonane ze stali klasy AIII lub AIIIN. To one przenoszą główne obciążenia. Drugim elementem są strzemiona, czyli zbrojenie pomocnicze. Są to pręty o mniejszych średnicach, gładkie lub żebrowane, ze stali klasy AI. Ich zadaniem jest spinanie prętów głównych, nadawanie sztywności całemu szkieletowi zbrojeniowemu i zapobieganie wyboczeniu prętów głównych. Prawidłowe połączenie tych dwóch elementów tworzy spójną i wytrzymałą konstrukcję.
Średnice prętów (12, 14, 16 mm) - co projektant chce Ci przez to powiedzieć?
Średnice prętów zbrojeniowych, takie jak 12, 14 czy 16 mm dla prętów głównych i 6 lub 8 mm dla strzemion, nie są wybierane przypadkowo. To wynik precyzyjnych obliczeń inżynierskich, które uwzględniają przewidywane obciążenia działające na fundament, rodzaj gruntu i specyficzne warunki budowy. Projekt konstrukcyjny jest tutaj kluczowym dokumentem. Samodzielne zmienianie średnic prętów, na przykład w celu "zaoszczędzenia" na materiale, jest niedopuszczalne i może prowadzić do katastrofalnych skutków konstrukcyjnych. Zawsze należy trzymać się zaleceń projektanta.
Beton C20/25 i wyższy: Dlaczego klasa betonu ma fundamentalne znaczenie?
Klasa betonu, na przykład C20/25, określa jego wytrzymałość na ściskanie po 28 dniach dojrzewania. Dla fundamentów, które muszą być odporne na trudne warunki gruntowe, wilgoć i mróz, stosuje się beton o odpowiednio wysokiej klasie. Beton C20/25 lub wyższy zapewnia nie tylko wymaganą wytrzymałość, ale także odpowiednią mrozoodporność i wodoszczelność. Te właściwości są kluczowe dla ochrony zbrojenia przed korozją. Pamiętaj, że klasa betonu jest ściśle określona w projekcie i jej przestrzeganie jest równie ważne, jak stosowanie właściwych prętów zbrojeniowych.
Zbrojenie ściany fundamentowej krok po kroku - od projektu do betonowania
Krok 1: Czytanie schematu zbrojenia - jak interpretować rysunek konstrukcyjny?
Schemat zbrojenia, który znajdziesz w projekcie konstrukcyjnym, to Twoja mapa drogowa. Musisz wiedzieć, jak go czytać. Zazwyczaj zawiera on informacje o średnicach wszystkich prętów, ich rozstawie, długościach, lokalizacji strzemion, wymaganej otulinie betonu oraz długościach zakładów przy łączeniu prętów. Dokładne zrozumienie i przestrzeganie tych wskazówek jest absolutnie kluczowe dla poprawnego wykonania zbrojenia. Jeśli masz wątpliwości, nie wahaj się pytać projektanta lub kierownika budowy.Krok 2: Przygotowanie i montaż szkieletu - wiązanie prętów i strzemion
Gdy już masz schemat, czas na pracę fizyczną. Pręty główne są łączone ze strzemionami za pomocą drutu wiązałkowego. Celem jest stworzenie sztywnego, stabilnego szkieletu, który nie będzie się deformował podczas transportu na miejsce docelowe i, co najważniejsze, podczas betonowania. Ważna jest też czystość stali. Dopuszczalny jest lekki, rdzawy nalot wręcz pomaga on w przyczepności betonu do stali. Jednak wszelkie zanieczyszczenia takie jak smary, oleje czy farby muszą zostać usunięte, ponieważ znacząco pogarszają przyczepność i osłabiają współpracę stali z betonem.Krok 3: Otulina 50 mm - jak zapewnić kluczową ochronę przed korozją?
Otulina betonu to warstwa betonu otaczająca pręt zbrojeniowy. W przypadku fundamentów mających kontakt z gruntem, jej minimalna grubość wynosi 50 mm. Dlaczego jest tak ważna? Otulina chroni stal przed wilgocią, tlenem i agresywnymi substancjami chemicznymi obecnymi w glebie. Bez odpowiedniej otuliny zbrojenie szybko zaczęłoby korodować, co prowadziłoby do jego osłabienia i w konsekwencji do osłabienia całej konstrukcji. Aby zapewnić właściwą otulinę, stosuje się specjalne podkładki dystansowe, które utrzymują pręty w odpowiedniej odległości od szalunku.

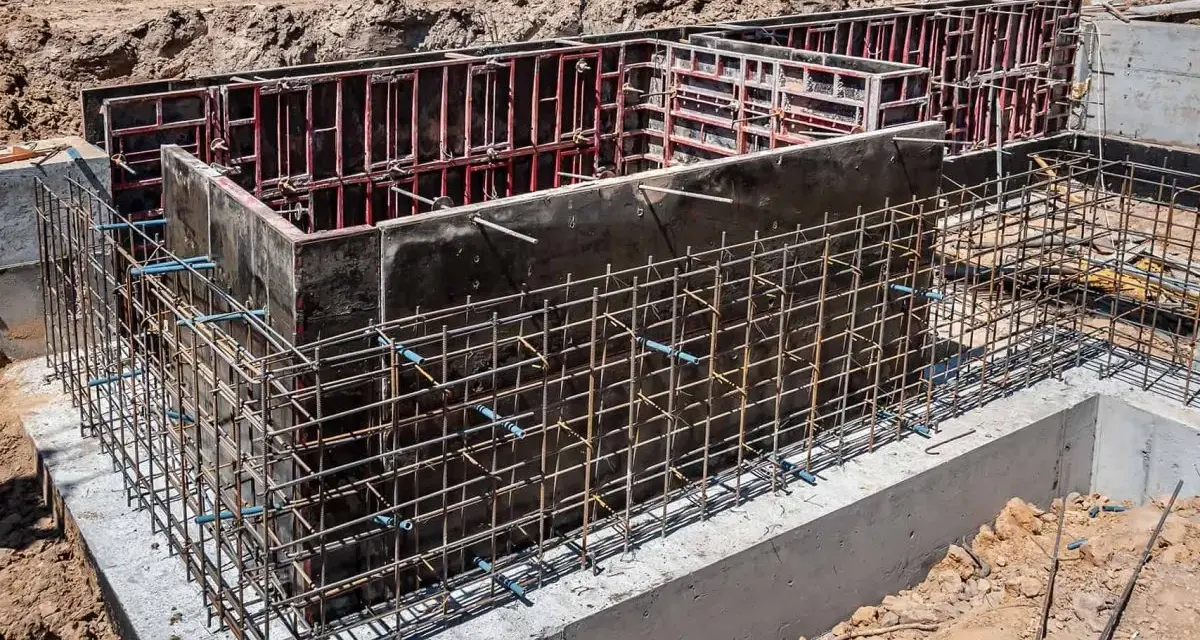

Krok 4: Stabilizacja zbrojenia w szalunku - co zrobić, by nie przesunęło się przy betonowaniu?
Szkielet zbrojeniowy musi pozostać na swoim miejscu przez cały proces betonowania. Dlatego tak ważne jest jego stabilne zamocowanie w deskowaniu. Używa się do tego podkładek dystansowych (betonowych lub plastikowych), które zapierają szkielet o szalunek, oraz drutu wiązałkowego, którym można go dodatkowo przywiązać do elementów konstrukcyjnych szalunku. Niestabilne mocowanie jest prostą drogą do przesunięcia się zbrojenia podczas zalewania i wibrowania betonu, co skutkuje brakiem odpowiedniej otuliny i osłabieniem konstrukcji.
Newralgiczne punkty zbrojenia - gdzie nie można popełnić błędu?

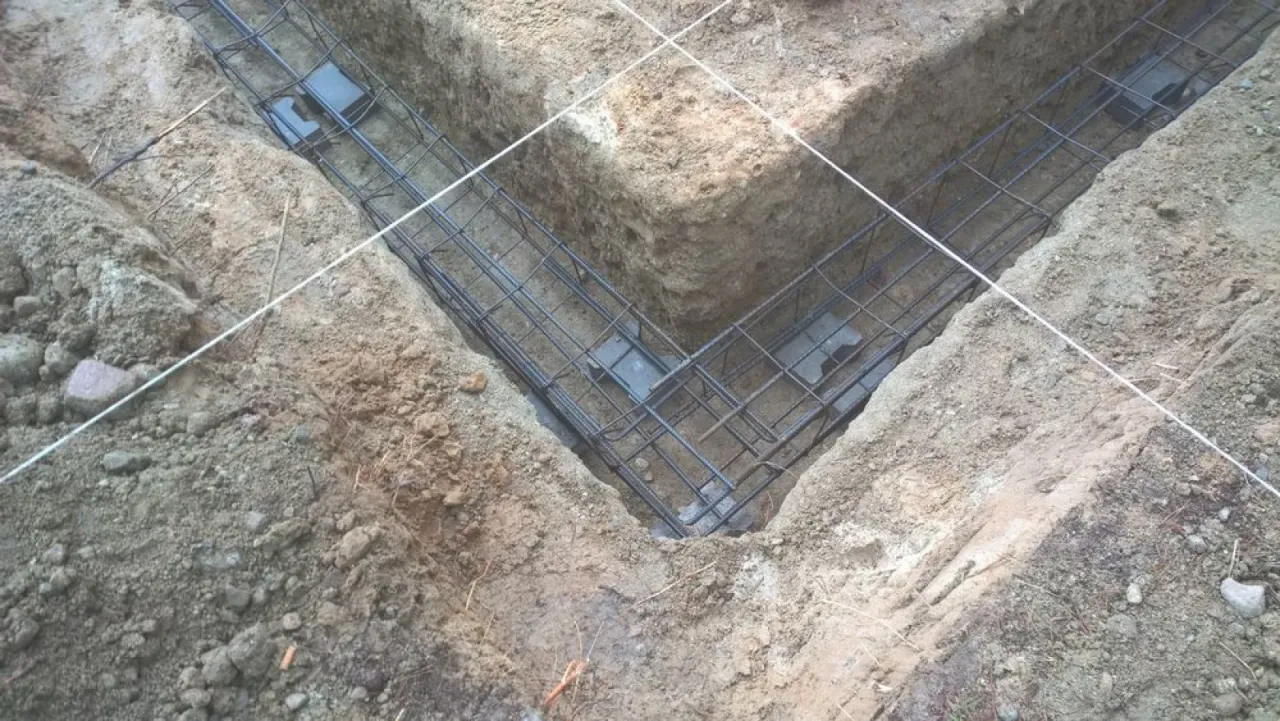

Jak prawidłowo zbroić narożniki? Metoda na "pręty L" i odginanie prętów głównych
Narożniki to jedne z najbardziej obciążonych miejsc w konstrukcji fundamentowej. Kluczowe jest zachowanie ciągłości zbrojenia w tych punktach. Istnieją dwie główne metody zapewnienia tej ciągłości. Pierwsza to stosowanie dodatkowych prętów zbrojeniowych w kształcie litery L, które przechodzą przez narożnik. Druga metoda polega na odpowiednim wygięciu i zakotwieniu prętów głównych tak, aby krzyżowały się one w narożniku, przenosząc naprężenia. Projekt konstrukcyjny zawsze precyzyjnie określa, które rozwiązanie należy zastosować.
Ciągłość to podstawa: Jak łączyć pręty na "zakład" i dlaczego jego długość jest krytyczna?
Gdy długość jednego pręta zbrojeniowego nie wystarcza, aby pokryć całą potrzebną odległość, łączymy go z kolejnym na tzw. "zakład". Jest to proces zachodzenia na siebie końców prętów. Długość tego zakładu nie jest dowolna jest ściśle określona w projekcie i zależy od średnicy prętów, klasy stali oraz przewidywanych obciążeń. Zbyt krótki zakład jest poważnym błędem, ponieważ nie zapewnia prawidłowego przenoszenia sił między prętami, co prowadzi do osłabienia całej konstrukcji.

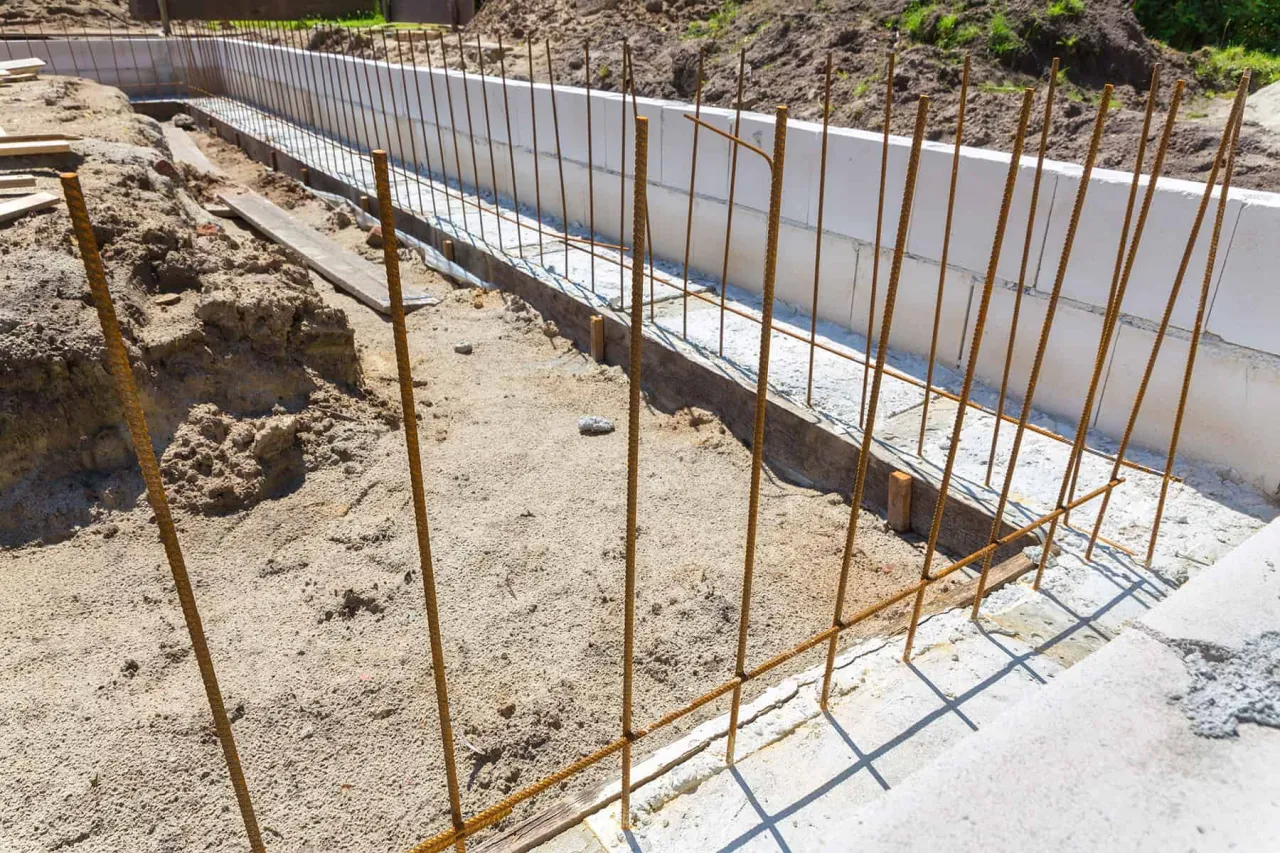

"Startery" - po co zostawiać wystające pręty ze ściany fundamentowej?
"Startery", czyli pręty startowe, to pręty zbrojeniowe zakotwione w fundamencie, które wystają ponad jego powierzchnię. Ich rolą jest zapewnienie ciągłości konstrukcyjnej między fundamentem a kolejnymi elementami żelbetowymi, takimi jak słupy, trzpienie czy ściany wyższych kondygnacji. Dzięki starterom możliwe jest prawidłowe połączenie i przenoszenie obciążeń między poszczególnymi częściami budynku.
Zbrojenie pod otworami i w miejscach połączenia ze ścianami nośnymi
Miejsca, w których w fundamencie znajdują się otwory na instalacje lub gdzie ściana fundamentowa łączy się ze ścianami nośnymi wyższych kondygnacji, są szczególnie narażone na koncentrację naprężeń. Dlatego wymagają one szczególnej uwagi i często dodatkowego wzmocnienia zbrojeniem, ściśle według zaleceń projektowych. Zaniedbanie tych miejsc może prowadzić do powstawania pęknięć i osłabienia konstrukcji.
7 najdroższych błędów przy zbrojeniu ścian fundamentowych i jak ich uniknąć
Błąd nr 1: Zbyt cienka lub zbyt gruba otulina
Niewłaściwa otulina to prosta droga do problemów. Zbyt cienka otulina (poniżej 50 mm) naraża zbrojenie na korozję i osłabia konstrukcję. Z kolei zbyt gruba otulina może pogorszyć współpracę stali z betonem i zmniejszyć efektywność przenoszenia naprężeń. Kluczem jest precyzyjne zachowanie grubości określonej w projekcie.
Błąd nr 2: "Zapominanie" o ciągłości zbrojenia w narożach
Narożniki to krytyczne punkty. Brak ciągłości zbrojenia w tych miejscach prowadzi do powstawania pęknięć i znacząco osłabia fundament. Pamiętaj o stosowaniu odpowiednich technik zbrojenia narożników, opisanych wcześniej.
Błąd nr 3: Brudna lub zatłuszczona stal zbrojeniowa
Przyczepność betonu do stali jest kluczowa. Zanieczyszczenia takie jak smary czy oleje drastycznie ją zmniejszają. Dopuszczalny jest jedynie lekki, rdzawy nalot. Czysta stal to gwarancja dobrej współpracy materiałów.
Błąd nr 4: Niestabilne mocowanie szkieletu w deskowaniu
Przesunięcie się zbrojenia podczas betonowania to poważny problem. Prowadzi do niewłaściwego położenia prętów, braku odpowiedniej otuliny i osłabienia konstrukcji. Stabilne mocowanie szkieletu jest absolutnie kluczowe.
Błąd nr 5: Ignorowanie zaleceń dotyczących długości zakładów
Zbyt krótkie zakłady przy łączeniu prętów to poważne niedopatrzenie konstrukcyjne. Nie zapewniają one prawidłowego przenoszenia sił i osłabiają połączenie. Zawsze przestrzegaj zaleceń projektowych dotyczących długości zakładu.
Błąd nr 6: Brak starterów lub ich niewłaściwe rozmieszczenie
Startery są niezbędne do połączenia fundamentu z wyższymi elementami konstrukcji. Ich brak lub niewłaściwe rozmieszczenie utrudnia lub uniemożliwia prawidłowe zespolenie konstrukcji, co może prowadzić do osłabienia w miejscach połączeń.
Błąd nr 7: Niewłaściwa klasa betonu lub brak badań geotechnicznych
Użycie betonu o niższej klasie niż wymagana lub ignorowanie zaleceń z badań geotechnicznych to błąd, który może mieć katastrofalne skutki. Nierównomierne osiadanie gruntu może prowadzić do pękania ścian, zagrażając stabilności całego budynku. Jak podaje serwis Monter Budowlany, ignorowanie badań geotechnicznych to jeden z najczęstszych błędów na budowach.
Kontrola i odbiór zbrojenia - co sprawdzić, zanim przyjedzie "gruszka" z betonem?
Checklista dla inwestora: Co musi sprawdzić kierownik budowy przed zalaniem?
Zanim "gruszka" z betonem pojawi się na placu budowy, należy przeprowadzić dokładną kontrolę zbrojenia. Oto kluczowe punkty, które powinien sprawdzić kierownik budowy:- Zgodność z projektem: Czy średnice, rozstaw i długości prętów odpowiadają dokumentacji?
- Poprawność otuliny: Czy zastosowano podkładki dystansowe i czy otulina jest odpowiedniej grubości?
- Stabilność szkieletu: Czy zbrojenie jest stabilnie zamocowane w szalunku i nie ma ryzyka przesunięcia?
- Czystość stali: Czy stal jest wolna od smarów, farb i luźnej rdzy?
- Poprawność wykonania: Czy zakłady i zbrojenie narożników zostały wykonane zgodnie z projektem?
- Obecność starterów: Czy startery są na swoim miejscu i prawidłowo rozmieszczone?
- Stan szalunków: Czy szalunki są szczelne, stabilne i gotowe do przyjęcia betonu?
Przeczytaj również: Ile kosztuje antresola? Sprawdź koszty, materiały i porady
Jakie wpisy w dzienniku budowy powinny potwierdzać poprawność wykonania zbrojenia?
Dziennik budowy to oficjalny dokument, który musi zawierać kluczowe informacje dotyczące postępu prac. Przed betonowaniem zbrojenia, kierownik budowy powinien dokonać wpisu potwierdzającego zgodność wykonania zbrojenia z projektem konstrukcyjnym. Wpis ten powinien zawierać datę przeprowadzonej kontroli oraz wyraźne zezwolenie na przystąpienie do betonowania. Te zapisy stanowią ważne potwierdzenie jakości wykonanych prac i są niezbędne w procesie odbioru budowlanego.
