Dlaczego prawidłowe zbrojenie stropu to fundament bezpieczeństwa Twojego domu?
Rola stali w betonie czyli po co nam w ogóle zbrojenie?
Beton, choć niezwykle wytrzymały na ściskanie, ma jedną fundamentalną wadę jest słaby na rozciąganie. W konstrukcjach budowlanych, a zwłaszcza w stropach, występują siły rozciągające, które mogłyby doprowadzić do jego pęknięcia i zniszczenia. Tutaj z pomocą przychodzi stal. Stal zbrojeniowa, posiadająca wysoką wytrzymałość na rozciąganie, doskonale uzupełnia beton. Tworzą one razem kompozyt, czyli żelbet, który wykorzystuje mocne strony obu materiałów. Stal przejmuje naprężenia rozciągające, podczas gdy beton radzi sobie z naprężeniami ściskającymi. Ta synergia jest kluczowa dla przenoszenia obciążeń i zapewnienia stabilności stropu.
Konsekwencje błędów w zbrojeniu: od pęknięć po katastrofę budowlaną
Błędy popełnione na etapie projektowania lub wykonania zbrojenia stropu mogą mieć katastrofalne skutki. Najczęściej objawiają się one w postaci widocznych pęknięć w betonie, które z czasem mogą się pogłębiać. Prowadzi to do obniżenia nośności stropu, a w skrajnych przypadkach może skutkować jego ugięciem, a nawet częściowym lub całkowitym zawaleniem się konstrukcji. Niestety, błędy w zbrojeniu należą do jednych z najgroźniejszych, ponieważ ich skutki często ujawniają się dopiero po latach, gdy konstrukcja jest już obciążona i użytkowana. Dlatego tak ważne jest, aby przykładać do tego etapu budowy najwyższą wagę.
Zbrojenie główne i rozdzielcze poznaj kluczowych graczy w konstrukcji stropu
Zbrojenie główne (nośne): siła nośna Twojego stropu
Zbrojenie główne, nazywane także nośnym, to kręgosłup wytrzymałości stropu. Jego głównym zadaniem jest przenoszenie największych naprężeń rozciągających, które powstają w wyniku zginania płyty stropowej pod wpływem obciążeń. W typowym domu jednorodzinnym do wykonania zbrojenia głównego najczęściej stosuje się pręty o średnicy 12-14 mm. Zazwyczaj układane są one w dolnej strefie stropu, gdzie występuje największe rozciąganie. W przypadku stropów monolitycznych, zbrojenie górne, często gęstsze (np. co 10-15 cm), jest niezbędne w strefach nad podporami, aby wzmocnić te newralgiczne punkty konstrukcji.
Zbrojenie rozdzielcze: cichy bohater zapewniający stabilność
Zbrojenie rozdzielcze, choć często niedoceniane, odgrywa kluczową rolę w stabilizacji konstrukcji stropu. Jest ono układane prostopadle do prętów zbrojenia głównego i pełni kilka ważnych funkcji. Przede wszystkim zapobiega przesuwaniu się prętów nośnych podczas betonowania, zapewniając ich prawidłowe położenie. Ponadto, pomaga równomiernie rozkładać obciążenia na całej powierzchni stropu oraz skutecznie ogranicza powstawanie rys skurczowych, które mogą pojawić się w betonie podczas jego wiązania. Zgodnie z normami, pole przekroju zbrojenia rozdzielczego powinno stanowić co najmniej 20% pola przekroju zbrojenia głównego. Do jego wykonania zazwyczaj używa się prętów o mniejszej średnicy, na przykład 6-8 mm.
Zbrojenie górne i dolne gdzie i dlaczego jest potrzebne?
Koncepcja zbrojenia górnego i dolnego wynika bezpośrednio z analizy naprężeń występujących w stropie. W środkowej części przęsła stropu, pod wpływem obciążenia, dolna warstwa betonu jest rozciągana, dlatego tam kluczowe jest zbrojenie dolne. Z kolei nad podporami, sytuacja się odwraca to górna warstwa betonu jest rozciągana, a dolna ściskana. Dlatego w tych miejscach stosuje się zbrojenie górne, które przejmuje naprężenia rozciągające. Często zbrojenie górne jest gęstsze niż dolne, na przykład co 10-15 cm, aby zapewnić odpowiednie wzmocnienie stref podporowych i zapobiec pękaniu w tych miejscach.
Co ile pręty w stropie? Konkretne zasady i wytyczne z norm budowlanych
Rozstaw prętów nośnych (głównych) typowe wartości i maksymalne limity
W przypadku stropów monolitycznych w budownictwie jednorodzinnym, dla prętów zbrojenia głównego o średnicy 12-14 mm, typowy rozstaw wynosi od 10 do 20 cm. Jednak norma PN-EN 1992-1-1 (Eurokod 2) narzuca pewne limity, których nie wolno przekraczać. Maksymalny rozstaw prętów nośnych w płytach nie powinien być większy niż trzykrotność grubości płyty (`3 * h`), ale jednocześnie nie może przekroczyć 400 mm. W strefach, gdzie występują największe naprężenia zginające lub pod obciążeniami skupionymi, ten limit jest jeszcze bardziej restrykcyjny i wynosi dwukrotność grubości płyty (`2 * h`), ale nie więcej niż 250 mm.
Jak gęsto układać zbrojenie rozdzielcze? Zasady i zalecenia
Zbrojenie rozdzielcze, zazwyczaj wykonane z prętów o średnicy 6-8 mm, pełni rolę stabilizującą i rozkładającą obciążenia. Typowy rozstaw tych prętów mieści się w przedziale od 20 do 30 cm. Norma Eurokod 2 określa maksymalny rozstaw zbrojenia rozdzielczego na poziomie 3,5-krotności grubości płyty (`3.5 * h`), z zastrzeżeniem, że nie może on przekroczyć 450 mm. Przestrzeganie tych wytycznych zapewnia prawidłowe funkcjonowanie zbrojenia i zapobiega powstawaniu niepożądanych rys.
Minimalny odstęp między prętami klucz do prawidłowego zagęszczenia betonu
Kluczowym aspektem prawidłowego zbrojenia jest nie tylko maksymalny, ale także minimalny odstęp między prętami. Chodzi o to, aby zapewnić wystarczającą przestrzeń dla swobodnego przepływu mieszanki betonowej oraz dla jej efektywnego zagęszczenia. Jeśli pręty będą ułożone zbyt blisko siebie, beton może nie dotrzeć do wszystkich zakamarków, tworząc tzw. "pustki", co znacząco obniży wytrzymałość stropu. Ogólna zasada mówi, że minimalny odstęp między prętami powinien wynosić co najmniej tyle, ile średnica największego stosowanego pręta, lub nie mniej niż 20 mm. To zapewnia odpowiednie otulenie stali betonem.
Projekt konstrukcyjny to Twoja biblia dlaczego nigdy nie wolno improwizować?
Muszę to podkreślić z całą mocą: projekt konstrukcyjny jest Twoją biblią, której nie wolno naginać ani ignorować. Podane w tym artykule wartości dotyczące rozstawu prętów, ich średnic czy grubości otuliny mają charakter ogólny i orientacyjny. Każdy strop jest inny i musi być zaprojektowany indywidualnie przez inżyniera konstruktora, który uwzględnia specyficzne obciążenia, rozpiętości, rodzaj materiałów i warunki gruntowe. Samodzielne modyfikowanie parametrów zbrojenia, na podstawie własnego uznania lub porad z internetu, jest skrajnie nieodpowiedzialne i może doprowadzić do tragicznych w skutkach konsekwencji. Zawsze ufaj projektowi i polegaj na wskazówkach kierownika budowy.
Grubość i rodzaj prętów jaki materiał wybrać do zbrojenia stropu?
Najczęściej stosowane średnice prętów w budownictwie jednorodzinnym
W budownictwie jednorodzinnym, w zależności od roli, jaką pręt ma pełnić w konstrukcji, stosuje się różne średnice. Dla zbrojenia głównego, które przenosi największe obciążenia, najczęściej wybierane są pręty o średnicach 12 mm lub 14 mm. Natomiast zbrojenie rozdzielcze, którego zadaniem jest stabilizacja i ograniczenie rys, zazwyczaj wykonuje się z prętów o mniejszej średnicy, najczęściej 6 mm lub 8 mm. Te wartości są uśrednione i zawsze ostateczny wybór powinien być zgodny z zapisami projektu konstrukcyjnego.
Klasa i gatunek stali na co zwrócić uwagę przy zakupie?
Wybór odpowiedniej klasy i gatunku stali zbrojeniowej jest równie ważny, co jej średnica i rozstaw. Parametry te określają właściwości mechaniczne prętów, takie jak wytrzymałość na rozciąganie, granica plastyczności czy zdolność do odkształceń. W Polsce najczęściej stosuje się stal zbrojeniową klasy A-III (lub B500B wg nowej normy), która charakteryzuje się dobrym połączeniem wytrzymałości i plastyczności. Zawsze upewnij się, że zakupiona stal posiada odpowiednie atesty i jest zgodna z wymaganiami projektu. Unikaj zakupu stali z niepewnych źródeł, które mogą nie spełniać norm.
Otulina, czyli dlaczego beton musi dokładnie otaczać zbrojenie?
Czym jest otulina i dlaczego jej grubość jest tak ważna?
Otulina betonowa to warstwa betonu znajdująca się pomiędzy zewnętrzną powierzchnią pręta zbrojeniowego a zewnętrzną powierzchnią elementu konstrukcyjnego. Jej znaczenie jest nie do przecenienia. Po pierwsze, chroni stal przed korozją. Wilgoć i tlen, które mogą przenikać do betonu, powodują rdzewienie stali, co osłabia jej przekrój i prowadzi do pękania betonu. Po drugie, otulina zwiększa odporność ogniową konstrukcji. W przypadku pożaru, beton stanowi barierę ochronną dla stali, opóźniając jej nagrzewanie i utratę wytrzymałości. Niewystarczająca otulina to prosta droga do skrócenia żywotności stropu i obniżenia jego bezpieczeństwa.
Jaką grubość otuliny zastosować w stropie? Wartości minimalne
Minimalna grubość otuliny betonowej jest ściśle określona przez normy i zależy od klasy ekspozycji betonu, czyli warunków, w jakich element konstrukcyjny będzie pracował. Dla stropów znajdujących się w typowych warunkach wewnętrznych, gdzie nie ma bezpośredniego narażenia na wilgoć czy agresywne czynniki chemiczne (klasa ekspozycji XC1), minimalna grubość otuliny wynosi zazwyczaj 20-25 mm. W bardziej wymagających warunkach (np. na zewnątrz, w środowisku morskim) wymagana otulina jest znacznie większa. Pamiętaj jednak, że zawsze ostateczną wartość określa projekt konstrukcyjny.
Podkładki dystansowe mały element o wielkim znaczeniu
Aby zapewnić utrzymanie wymaganej grubości otuliny przez cały okres betonowania, stosuje się specjalne podkładki dystansowe. Są to zazwyczaj małe elementy wykonane z tworzywa sztucznego lub betonu, które umieszcza się między prętami zbrojeniowymi a szalunkiem. Ich zadaniem jest stabilizacja zbrojenia i utrzymanie go w odpowiedniej odległości od formy. Choć są to drobne elementy, ich obecność jest absolutnie kluczowa dla prawidłowego wykonania zbrojenia. Bez podkładek dystansowych trudno jest zagwarantować równomierne otulenie prętów betonem.
Najczęstsze błędy wykonawcze przy zbrojeniu stropu i jak ich unikać
Niewłaściwy rozstaw prętów zbyt rzadko lub zbyt gęsto
Zbyt rzadkie ułożenie prętów zbrojeniowych prowadzi do obniżenia nośności stropu, ponieważ stal nie jest w stanie efektywnie przejąć wszystkich naprężeń rozciągających. Z kolei zbyt gęste zbrojenie, choć pozornie bezpieczniejsze, stwarza poważne problemy podczas betonowania. Utrudnia ono swobodny przepływ i zagęszczenie mieszanki betonowej, co może skutkować powstawaniem pustek powietrznych i osłabieniem całej konstrukcji. Kluczem jest precyzyjne przestrzeganie rozstawów określonych w projekcie.
Brak lub niewłaściwe wykonanie zbrojenia rozdzielczego
Pomijanie zbrojenia rozdzielczego lub układanie go w sposób niedbały to częsty błąd, który może mieć poważne konsekwencje. Brak tego elementu sprawia, że zbrojenie główne jest niestabilne i może ulec przesunięciu podczas betonowania. Ponadto, zwiększa się ryzyko powstawania rys skurczowych w betonie, które osłabiają jego strukturę i mogą prowadzić do dalszych uszkodzeń. Zbrojenie rozdzielcze to nie fanaberia projektanta, a konieczność zapewniająca integralność stropu.
Zbyt mała grubość otuliny i brak podkładek dystansowych
Jak już wielokrotnie podkreślałem, otulina chroni stal przed korozją i ogniem. Zastosowanie zbyt małej grubości otuliny lub całkowite zaniechanie stosowania podkładek dystansowych to prosta droga do przedwczesnego zniszczenia stropu. Korozja stali prowadzi do jej pęcznienia, co powoduje pękanie betonu i odsłanianie zbrojenia. W efekcie nośność stropu drastycznie spada, a jego żywotność skraca się do minimum. To błąd, który może ujawnić się dopiero po latach, ale jego skutki są zazwyczaj nieodwracalne.
Pominięcie odbioru zbrojenia przez kierownika budowy kosztowny błąd
Odbiór zbrojenia przez kierownika budowy przed betonowaniem jest jednym z kluczowych etapów budowy, którego absolutnie nie wolno pomijać. Jest to ostatnia szansa na wykrycie i skorygowanie wszelkich nieprawidłowości w ułożeniu prętów, ich rozstawie, średnicy czy otulinie. Pominięcie tego kroku oznacza zgodę na betonowanie konstrukcji, która może być wadliwa. Późniejsze wykrycie błędów jest zazwyczaj bardzo trudne, kosztowne, a czasem wręcz niemożliwe bez ingerencji w gotowy strop. Zawsze dopilnuj, aby kierownik budowy odebrał zbrojenie przed betonowaniem.
Zbrojenie stropu w praktyce od projektu do odbioru

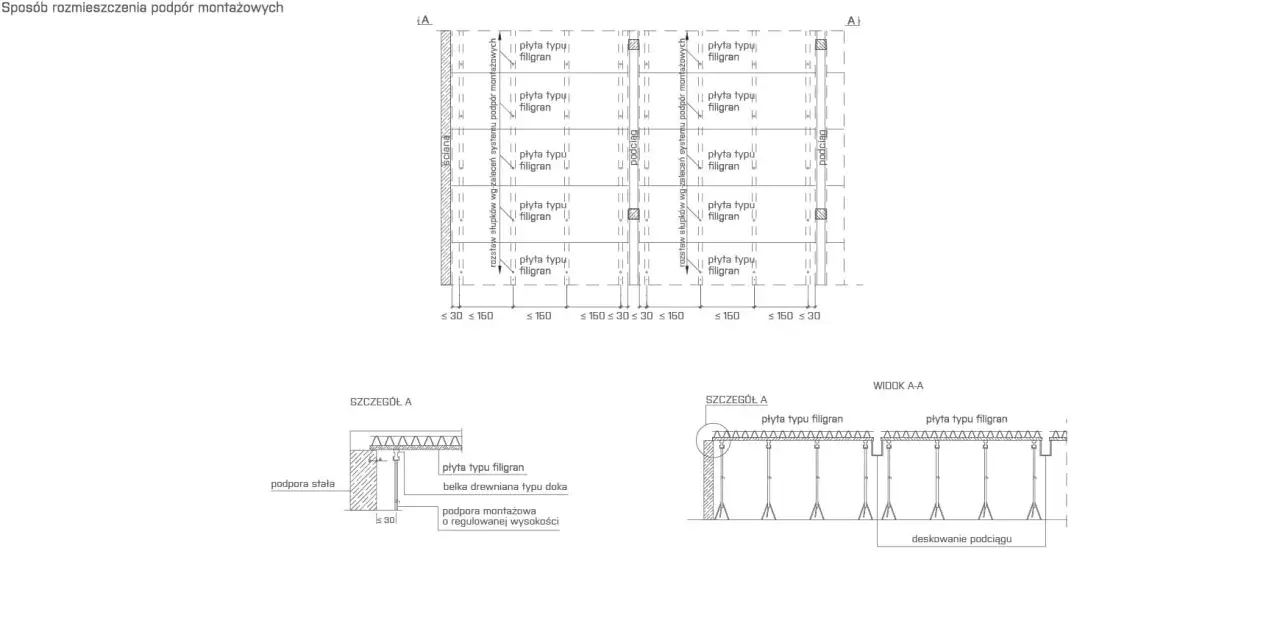

Czytanie rysunku technicznego zbrojenia co musisz wiedzieć?
Rysunek techniczny zbrojenia to szczegółowa mapa, która prowadzi wykonawców przez labirynt prętów. Umiejętność jego poprawnego czytania jest kluczowa. Powinieneś wiedzieć, jak odczytać oznaczenia średnic prętów, ich rozstaw, długości poszczególnych odcinków, a także informacje o wymaganym gięciu czy zakładach. Projektant w rysunku zawarł wszystkie niezbędne informacje, które zapewniają prawidłowe wykonanie zbrojenia zgodnie z obliczeniami statycznymi. Nieznajomość symboliki lub ignorowanie jej może prowadzić do poważnych błędów wykonawczych.
Wiązanie prętów drutem wiązałkowym jak to robić poprawnie?
Wiązanie prętów zbrojeniowych drutem wiązałkowym ma na celu jedynie utrzymanie ich w odpowiedniej pozycji podczas betonowania. Nie służy przenoszeniu obciążeń tę rolę pełni stal. Pręty należy wiązać w miejscach ich skrzyżowania, używając odpowiedniego drutu. Nie należy jednak przesadzać z ilością drutu ani wiązać go zbyt mocno, co mogłoby prowadzić do lokalnego naprężenia stali. Celem jest stabilizacja, a nie tworzenie dodatkowych, nieprzewidzianych przez projektanta połączeń.
