Jak połączyć fundamenty? Poradnik krok po kroku (bezpiecznie!)

Rozbudowa domu to ekscytujące przedsięwzięcie, jednak kluczowym i często niedocenianym etapem jest prawidłowe połączenie starego fundamentu z nowym. Ten artykuł to kompleksowy przewodnik, który krok po kroku wyjaśni, jak bezpiecznie i trwale scalić dwie części konstrukcji, zapobiegając kosztownym błędom i zapewniając stabilność na lata.

Rozbudowa domu a fundamenty: Dlaczego prawidłowe połączenie to absolutna podstawa?

Połączenie starego fundamentu z nowym jest jednym z najbardziej krytycznych etapów rozbudowy domu. Błędy na tym etapie mogą prowadzić do poważnych konsekwencji, takich jak pęknięcia ścian, a nawet zagrożenie dla całej konstrukcji. Zrozumienie i prawidłowe wykonanie tego procesu jest fundamentem bezpieczeństwa i trwałości rozbudowanego budynku.

Kiedy styk starego z nowym staje się wyzwaniem konstrukcyjnym?

Połączenie starego i nowego fundamentu stanowi wyzwanie ze względu na różnice w zachowaniu obu części budynku. Stary budynek jest już zazwyczaj ustabilizowany i zakończył proces osiadania, podczas gdy nowa część będzie osiadać przez kilka lat. Ta różnica w osiadaniu tworzy naprężenia w konstrukcji, którym należy zapobiegać, aby uniknąć uszkodzeń.

Osiadanie budynku: Niewidzialna siła, której nie możesz zignorować

Osiadanie budynku to naturalny proces, szczególnie w przypadku nowo wzniesionych konstrukcji. Polega ono na stopniowym zagłębianiu się budynku w gruncie pod wpływem jego ciężaru. Zignorowanie różnic w osiadaniu między starym a nowym fundamentem jest jednym z najczęstszych błędów, prowadzącym do niekontrolowanych pęknięć i uszkodzeń konstrukcji. Stabilność budynku zależy od prawidłowego zarządzania tym procesem.

Zanim wbijesz pierwszą łopatę: Jak profesjonalnie ocenić stan starego fundamentu?

Dokładna ocena stanu technicznego istniejącego fundamentu jest absolutnie niezbędna przed rozpoczęciem jakichkolwiek prac. Bez tej wiedzy niemożliwe jest podjęcie właściwych decyzji dotyczących metody połączenia i uniknięcie przyszłych problemów. To pierwszy i kluczowy krok do sukcesu.

Odkrywka kontrolna: Co musisz sprawdzić w istniejącej ławie fundamentowej?

Wykonanie odkrywki kontrolnej pozwala na zebranie kluczowych informacji o istniejącej ławie fundamentowej. Należy sprawdzić:

• Głębokość posadowienia: Jest to kluczowe do prawidłowego dopasowania nowego fundamentu.
• Szerokość i wysokość ławy: Pozwala to oszacować jej nośność i stan techniczny.
• Rodzaj materiału: Beton, kamień, cegła każdy materiał ma inne właściwości i wymaga innego podejścia.
• Obecność i stan zbrojenia: Jeśli jest widoczne, należy ocenić jego stan i rozmieszczenie.

Wymiary, pęknięcia, zawilgocenie na co zwrócić uwagę?

Podczas oceny stanu fundamentu należy zwrócić szczególną uwagę na:

• Wymiary: Należy potwierdzić zgodność z projektem lub oszacować nośność istniejącej ławy.
• Pęknięcia: Kluczowa jest ocena ich charakteru (powierzchniowe, konstrukcyjne), szerokości oraz aktywności (czy nadal postępują).
• Zawilgocenie: Należy zidentyfikować przyczyny (brak izolacji, uszkodzona izolacja, podciąganie kapilarne) i ocenić stopień zawilgocenia.
• Uszkodzenia: Wszelkie inne widoczne uszkodzenia mechaniczne, ślady erozji czy ubytki betonu wymagają analizy.

Kiedy niezbędna jest ekspertyza konstruktora?

Samodzielna ocena nie zawsze jest wystarczająca. Konieczne jest zaangażowanie doświadczonego konstruktora w następujących sytuacjach:

• Poważne pęknięcia w starym fundamencie lub ścianach budynku.
• Niejasne lub niekorzystne warunki gruntowe.
• Brak pewności co do faktycznej głębokości posadowienia.
• Planowane znaczne obciążenia na nową część budynku.
• Wszelkie wątpliwości co do stanu technicznego istniejącej konstrukcji.

Ekspertyza konstruktora to inwestycja w bezpieczeństwo, która procentuje przez lata.

Połączenie sztywne czy z dylatacją? Wybór metody, który zaważy na przyszłości budynku

Wybór odpowiedniej metody połączenia fundamentów jest jedną z najważniejszych decyzji projektowych. Decyzja ta musi być podjęta na podstawie analizy stanu istniejącego fundamentu, warunków gruntowych oraz oczekiwań co do przyszłego zachowania się konstrukcji. Odpowiedni wybór gwarantuje trwałość i bezpieczeństwo.

Metoda 1: Dylatacja kontrolowane „pęknięcie”, które chroni konstrukcję

Dylatacja to celowa, kontrolowana szczelina konstrukcyjna. Jej głównym zadaniem jest umożliwienie niezależnego osiadania i "pracowania" starego i nowego fundamentu, zapobiegając powstawaniu niekontrolowanych naprężeń i pęknięć. Wykonuje się ją zazwyczaj na szerokość 2-3 cm i wypełnia materiałem elastycznym, takim jak styropian, specjalna taśma dylatacyjna lub wełna mineralna. Jest to najczęściej zalecane i najbezpieczniejsze rozwiązanie, szczególnie gdy nowy budynek będzie osiadał.

Metoda 2: Połączenie sztywne za pomocą zbrojenia kiedy jest dopuszczalne?

Połączenie sztywne polega na trwałym, monolitycznym zespoleniu obu fundamentów. Odbywa się to za pomocą prętów zbrojeniowych, które są wklejane w stary fundament przy użyciu kotew chemicznych (np. na bazie żywic epoksydowych). Metoda ta jest stosowana rzadziej i tylko w bardzo specyficznych warunkach:

• Na gruntach o bardzo dużej i jednolitej nośności.
• Gdy stary budynek zakończył już proces osiadania, a grunt pod nim jest stabilny.
• Po szczegółowej analizie konstrukcyjnej, która wykaże, że sztywne połączenie nie spowoduje nadmiernych naprężeń.
• Często w przypadku niewielkich rozbudów, gdzie obciążenia są niewielkie, a konstruktor uzna to za bezpieczne.

Ryzyko powstawania naprężeń i pęknięć jest znacznie wyższe niż przy zastosowaniu dylatacji.

Jak połączyć stary fundament z nowym? Instrukcja krok po kroku

Poniżej przedstawiona zostanie szczegółowa instrukcja, jak prawidłowo wykonać połączenie fundamentów, z uwzględnieniem obu metod zarówno z dylatacją, jak i sztywnym połączeniem, tam gdzie jest to dopuszczalne.

Krok 1: Przygotowanie wykopu i odkrycie ściany starego fundamentu

Należy zapewnić odpowiednią szerokość wykopu dla swobodnego wykonywania prac. Następnie, ostrożnie odkrywa się boczną ścianę starego fundamentu, aby nie naruszyć jego struktury. Ważne jest również zapewnienie bezpieczeństwa wykopu poprzez zabezpieczenie skarp przed osunięciem.

Krok 2: Czyszczenie i przygotowanie powierzchni styku

Odkrytą powierzchnię starego fundamentu należy dokładnie oczyścić z ziemi, luźnych fragmentów, kurzu i starych izolacji. W razie potrzeby powierzchnię należy wyrównać. Kluczowe jest zapewnienie suchej i stabilnej powierzchni do dalszych prac.

Krok 3: Kotwienie prętów zbrojeniowych w starym betonie przy użyciu kotwy chemicznej

Ten krok jest stosowany zarówno przy połączeniu sztywnym, jak i w celu stabilizacji dylatacji (jeśli przewidziano). Polega na:

• Wierceniu otworów: Należy wywiercić otwory w starym fundamencie o odpowiedniej średnicy, głębokości i rozstawie.
• Czyszczeniu otworów: Konieczne jest dokładne oczyszczenie otworów z pyłu, np. za pomocą sprężonego powietrza i szczotki.
• Aplikacji kotwy chemicznej: Należy zastosować żywicę (np. pistoletem) i wkleić pręty zbrojeniowe o odpowiedniej średnicy i klasie stali.
• Czasie wiązania: Należy bezwzględnie przestrzegać czasu wiązania kotwy chemicznej.

Krok 4: Wykonanie szczeliny dylatacyjnej czym ją wypełnić i jak uszczelnić?

Po zakotwieniu prętów (jeśli stosowane) lub bezpośrednio przed szalowaniem, należy umieścić materiał dylatacyjny (styropian, taśma dylatacyjna, wełna mineralna) o odpowiedniej grubości (2-3 cm) pomiędzy starym a nowym fundamentem. Prawidłowe uszczelnienie szczeliny dylatacyjnej od strony zewnętrznej (np. masą bitumiczną, specjalnymi taśmami uszczelniającymi) jest kluczowe, aby zapobiec przenikaniu wody.

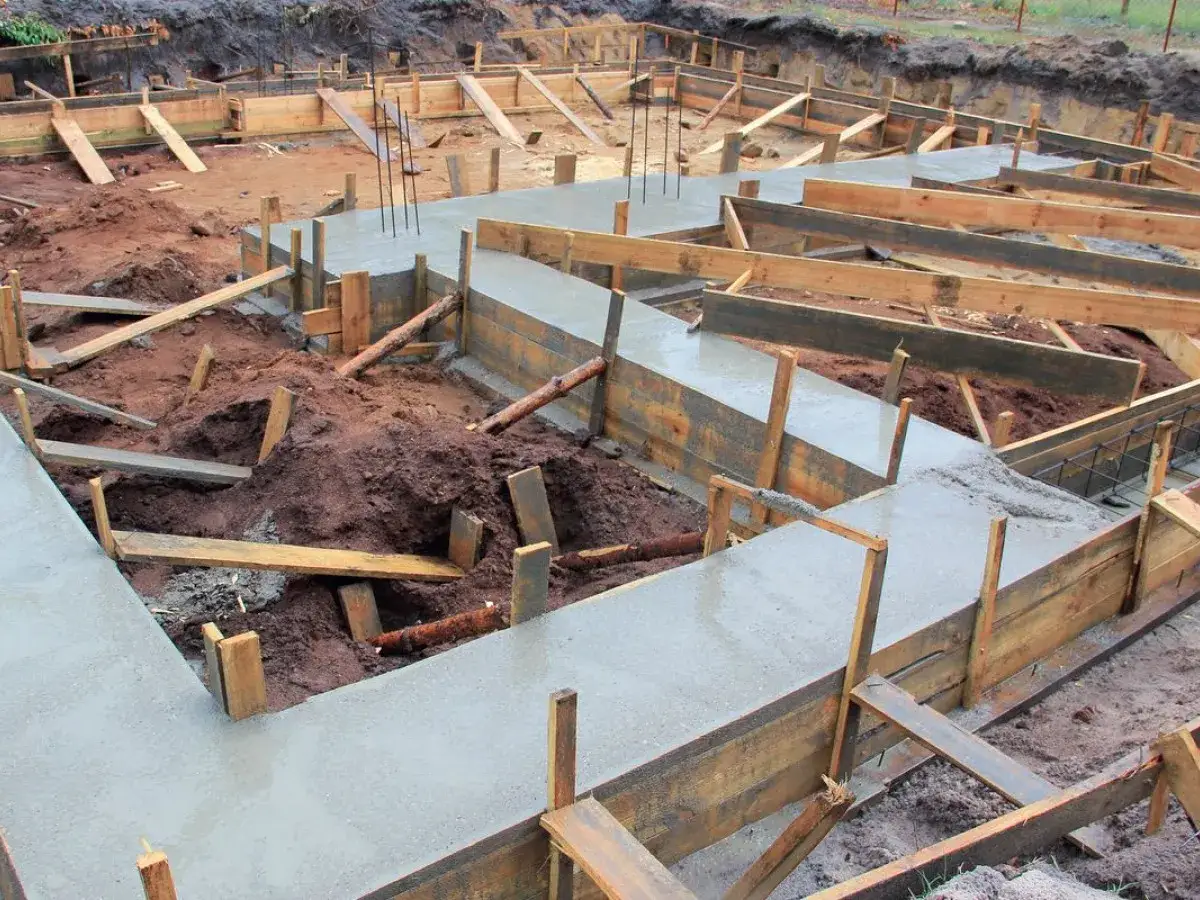

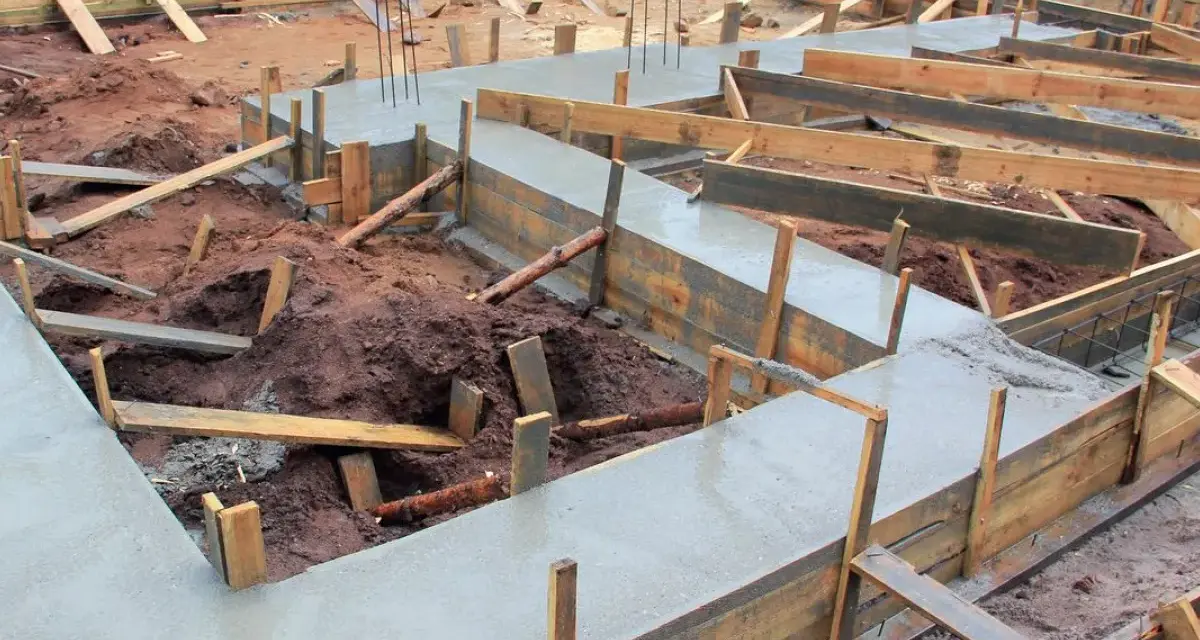

Krok 5: Szalowanie i betonowanie nowej ławy fundamentowej

Ostatni etap to montaż szalunków dla nowego fundamentu, zapewniający jego prawidłowe wymiary i poziom. Następnie układa się zbrojenie nowego fundamentu zgodnie z projektem, łącząc je z zakotwionymi prętami (w przypadku połączenia sztywnego) lub zapewniając swobodę ruchu (w przypadku dylatacji). Ostatnim krokiem jest wylewanie betonu odpowiedniej klasy, z zachowaniem właściwej techniki (zagęszczanie, pielęgnacja betonu).

Najczęstsze błędy przy łączeniu fundamentów i jak ich uniknąć kosztowna lekcja, którą warto znać

Znajomość najczęstszych błędów jest równie ważna, co znajomość prawidłowych technik. Unikanie tych pułapek może zaoszczędzić znaczne koszty i problemy w przyszłości. Wiedza o tym, czego nie robić, jest kluczem do sukcesu.

Błąd nr 1: Zła głębokość posadowienia dlaczego nowy fundament nie może być głębiej?

Posadowienie nowego fundamentu głębiej niż stary jest bardzo ryzykowne. Może to doprowadzić do podkopania starego fundamentu i naruszenia strefy nośnej gruntu pod nim. W skrajnych przypadkach może to spowodować nierównomierne osiadanie starej części budynku, a nawet katastrofę budowlaną. Zasada jest prosta: nowy fundament powinien być posadowiony na tej samej głębokości co stary, lub płycej.

Błąd nr 2: Całkowite zignorowanie dylatacji

Całkowite zignorowanie potrzeby dylatacji w przypadku różnic w osiadaniu doprowadzi do powstawania silnych naprężeń. Objawią się one pęknięciami w ścianach zarówno nowej, jak i starej części budynku. W skrajnych przypadkach może to prowadzić do poważnych uszkodzeń konstrukcyjnych, wymagających kosztownych napraw.

Błąd nr 3: Niewłaściwe zakotwienie lub brak zbrojenia

Niewłaściwe zakotwienie (np. zbyt płytkie otwory, brak czyszczenia, zła kotwa chemiczna) lub brak zbrojenia (w przypadku połączenia sztywnego) osłabia połączenie. Może to prowadzić do rozdzielenia się fundamentów, co zniweczy cel połączenia i spowoduje niestabilność konstrukcji.

Przeczytaj również: Osuszanie fundamentów: Skuteczny poradnik i metody rozwiązania problemu

Błąd nr 4: Odkrycie całego starego fundamentu naraz jak uniknąć osunięcia?

Odkrycie zbyt dużej części starego fundamentu naraz, zwłaszcza na gruntach niestabilnych, może prowadzić do jego osunięcia lub naruszenia stabilności. Zaleca się prowadzenie prac etapami, odkrywając tylko niezbędny fragment fundamentu, a następnie natychmiast przystępując do jego połączenia i zasypania. Konieczne jest również stosowanie odpowiednich zabezpieczeń wykopu.

Złote zasady łączenia fundamentów: Co musisz zapamiętać, by spać spokojnie?

Podsumowując, oto najważniejsze zasady, które powinieneś zapamiętać, planując rozbudowę:

• Konsultacja z konstruktorem: Zawsze zaczynaj od profesjonalnej analizy i projektu.
• Dokładna ocena stanu istniejącego fundamentu: To podstawa każdej decyzji.
• Dylatacja jako domyślne rozwiązanie: Stosuj ją, chyba że konstruktor jednoznacznie zaleci inaczej.
• Prawidłowa głębokość posadowienia: Nowy fundament nigdy nie głębiej niż stary.
• Stosowanie sprawdzonych materiałów: Dotyczy to kotew chemicznych, zbrojenia i materiałów dylatacyjnych.
• Precyzja wykonania: Każdy etap prac wymaga staranności i przestrzegania technologii.
• Bezpieczeństwo pracy: Zawsze zabezpieczaj wykopy i stosuj się do zasad BHP.
