Zbrojenie krzyżowe stropu: Projektowanie i wykonanie krok po kroku

Zrozumienie zasad prawidłowego zbrojenia stropów to absolutna podstawa dla każdego, kto myśli o budowie domu lub profesjonalnie zajmuje się projektowaniem i wykonawstwem. Jednym z kluczowych, a zarazem często niedocenianych elementów, jest zbrojenie krzyżowe. Jego właściwe zaprojektowanie i wykonanie decyduje o bezpieczeństwie, trwałości i stabilności całej konstrukcji. W tym artykule zgłębimy tajniki zbrojenia krzyżowego, od jego definicji i zasad działania, przez aspekty projektowe zgodne z normami, aż po praktyczne wskazówki wykonawcze i najczęściej popełniane błędy. Przygotowałem kompleksowy przewodnik, który zaspokoi ciekawość zarówno inwestora, jak i doświadczonego inżyniera.

Dlaczego solidne zrozumienie zbrojenia krzyżowego jest fundamentem trwałego stropu?

Każdy strop, niezależnie od swojej konstrukcji, musi być zaprojektowany tak, aby efektywnie przenosić wszelkie obciążenia od ciężaru własnego, przez wyposażenie, aż po użytkowników. W przypadku płyt żelbetowych, kluczową rolę odgrywa zbrojenie, które przejmuje naprężenia rozciągające powstające w betonie pod wpływem zginania. Zbrojenie krzyżowe, dzięki swojej specyficznej budowie, zapewnia integralność konstrukcji w sytuacji, gdy obciążenia i naprężenia rozkładają się w dwóch kierunkach. Jest to fundament, bez którego nawet najgrubsza warstwa betonu nie zapewni odpowiedniej wytrzymałości i bezpieczeństwa.

Ignorowanie zasad prawidłowego zbrojenia krzyżowego, czy to na etapie projektowania, czy wykonawstwa, może mieć katastrofalne skutki. Błędy w tym zakresie nie tylko prowadzą do powstawania nieestetycznych rys skurczowych, ale przede wszystkim osłabiają nośność stropu, zwiększając ryzyko nadmiernych ugięć, a w skrajnych przypadkach nawet katastrofy budowlanej. Dlatego tak ważne jest, aby każdy wykonawca i inwestor rozumiał, jak działa zbrojenie krzyżowe i jakie są kluczowe zasady jego stosowania.

Prawidłowo wykonane zbrojenie krzyżowe to gwarancja, że strop będzie służył przez dziesięciolecia, zachowując swoje parametry techniczne i bezpieczeństwo użytkowania. Według danych Inżynier Budownictwa, większość problemów z konstrukcjami budowlanymi wynika z błędów wykonawczych na etapie zbrojenia, co podkreśla wagę edukacji i precyzji w tym obszarze.

Czym dokładnie jest zbrojenie krzyżowe i kiedy jego zastosowanie to konieczność?

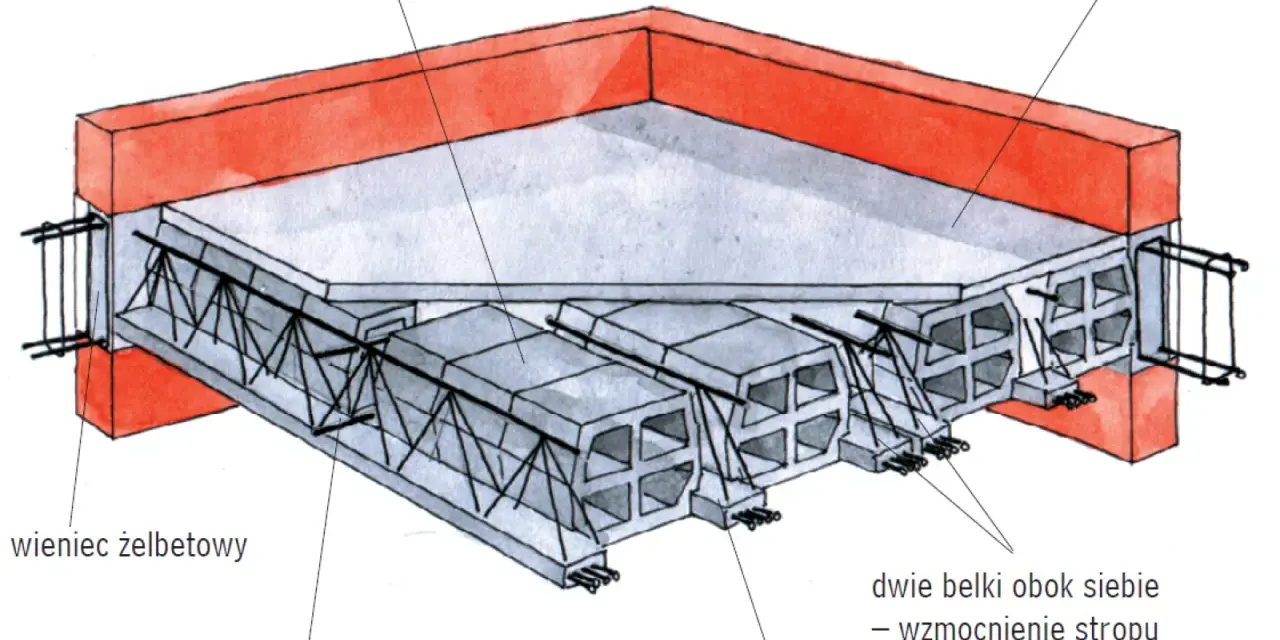

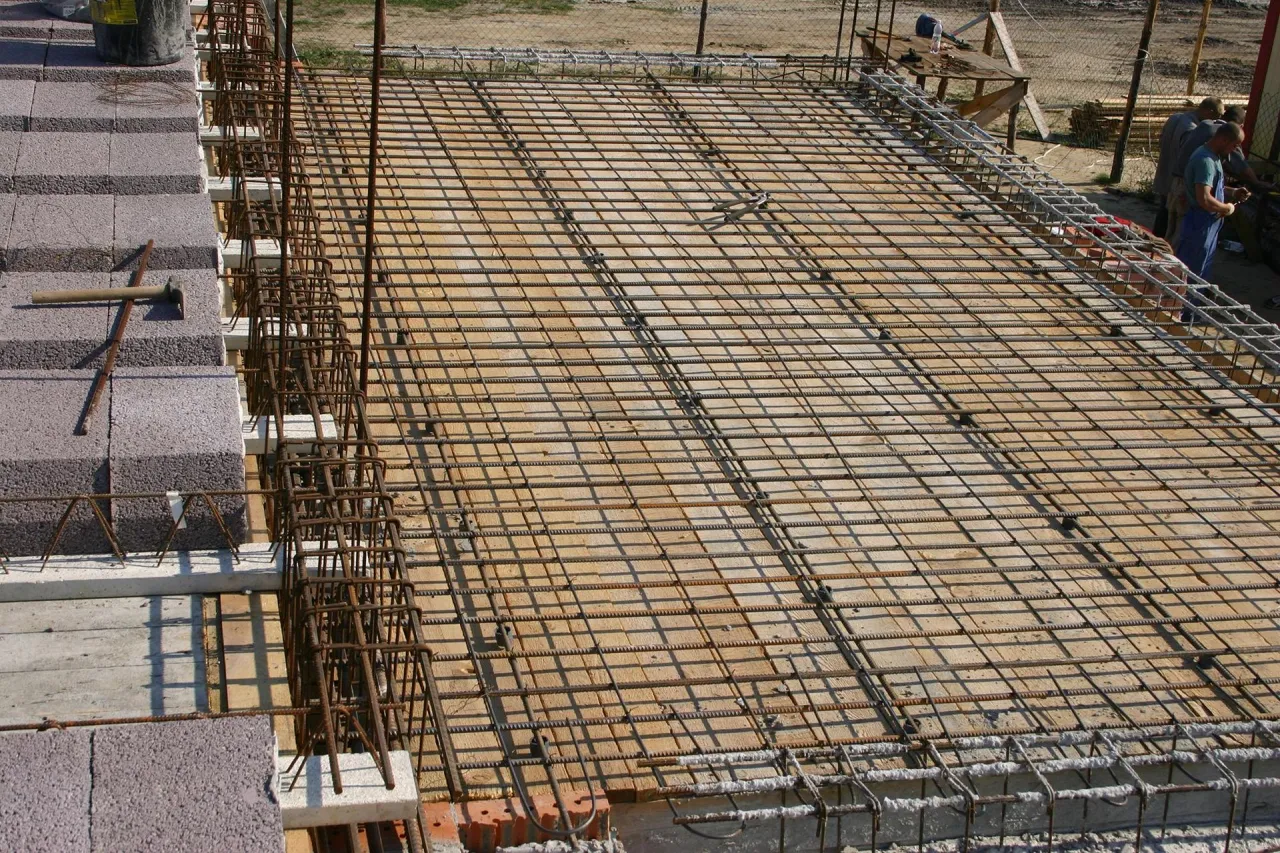

Zbrojenie krzyżowe to technika zbrojenia płyt żelbetowych, która polega na układaniu prętów zbrojeniowych w dwóch wzajemnie prostopadłych kierunkach. Tworzy to rodzaj siatki, która jest w stanie efektywnie przenosić naprężenia rozciągające powstające w betonie w obu płaszczyznach.

Definicja i mechanizm działania: jak dwa kierunki prętów tworzą potężną konstrukcję

Podstawą zbrojenia krzyżowego jest układanie prętów zbrojeniowych w dwóch wzajemnie prostopadłych kierunkach, co w efekcie tworzy siatkę. Mechanizm działania opiera się na sposobie, w jaki płyta żelbetowa ugina się pod wpływem obciążeń. Kiedy płyta jest oparta na obwodzie i jej boki mają zbliżone długości, ugina się ona nie tylko w jednym, dominującym kierunku, ale w obu kierunkach jednocześnie. Zbrojenie krzyżowe pozwala na efektywne przejęcie naprężeń rozciągających, które powstają w dolnej strefie płyty w przęsłach oraz w górnej strefie nad podporami, niezależnie od kierunku ugięcia.

Zbrojenie krzyżowe vs. jednokierunkowe: kluczowe różnice i kryteria wyboru

Podstawowa różnica między zbrojeniem krzyżowym a jednokierunkowym leży w sposobie układania prętów i pracy konstrukcji. Zbrojenie jednokierunkowe stosuje się w płytach, które uginają się głównie w jednym kierunku, co ma miejsce zazwyczaj wtedy, gdy stosunek długości dłuższego boku do krótszego jest większy lub równy 2. W takim przypadku większość prętów układa się prostopadle do kierunku podparcia, przejmując główne obciążenia. Zbrojenie krzyżowe jest natomiast niezbędne, gdy płyta pracuje w dwóch kierunkach, co dzieje się przy stosunku boków mniejszym niż 2. Wtedy potrzebne jest zbrojenie w obu kierunkach, aby zapewnić równomierne rozłożenie naprężeń i zapobiec koncentracji sił.

Kiedy płyta pracuje w dwóch kierunkach? Warunki geometryczne i podparcia decydujące o wyborze

Płyta żelbetowa zaczyna pracować w dwóch kierunkach, gdy spełnione są dwa kluczowe warunki. Po pierwsze, musi być ona oparta na obwodzie, co oznacza, że jej krawędzie wsparte są na elementach nośnych, takich jak ściany lub belki. Po drugie, istotne są proporcje geometryczne płyty stosunek długości dłuższego boku do krótszego musi być mniejszy niż 2. Gdy te warunki są spełnione, płyta ugina się w sposób dwukierunkowy, a dla zapewnienia jej nośności i stabilności konieczne jest zastosowanie zbrojenia krzyżowego. Przykładem takiej sytuacji jest typowy strop w domu jednorodzinnym, oparty na czterech ścianach zewnętrznych, gdzie długości boków są zbliżone.

Jak projektować zbrojenie krzyżowe zgodnie z normą Eurokod 2 (PN-EN 1992-1-1)?

Projektowanie zbrojenia krzyżowego, podobnie jak każdej innej konstrukcji żelbetowej, musi odbywać się zgodnie z obowiązującymi normami. W Europie kluczowym dokumentem jest norma PN-EN 1992-1-1, znana szerzej jako Eurokod 2. Określa ona szczegółowe wymagania dotyczące wymiarowania, materiałów, wykonawstwa i kontroli, mające na celu zapewnienie bezpieczeństwa i trwałości konstrukcji.

Zbrojenie główne i rozdzielcze: Jakie role pełnią i jak je prawidłowo zwymiarować?

W konstrukcji zbrojonej krzyżowo wyróżniamy dwa rodzaje zbrojenia: główne i rozdzielcze. Zbrojenie główne jest odpowiedzialne za przejmowanie głównych sił rozciągających. W stropach żelbetowych mamy do czynienia z momentami zginającymi dodatnimi w przęsłach, które powodują rozciąganie w dolnej strefie płyty to właśnie tam umieszcza się zbrojenie dolne, nazywane przęsłowym. Natomiast nad podporami pośrednimi pojawiają się momenty ujemne, powodujące rozciąganie w górnej strefie płyty, co wymaga zastosowania zbrojenia górnego, zwanego podporowym. Zbrojenie rozdzielcze, zazwyczaj o mniejszej średnicy i większym rozstawie, służy do równomiernego rozprowadzenia obciążeń na zbrojenie główne oraz do ograniczenia szerokości rys skurczowych i termicznych. Wymiarowanie obu rodzajów zbrojenia musi uwzględniać charakterystyczne i obliczeniowe wartości obciążeń oraz właściwości materiałowe betonu i stali.

Minimalny i maksymalny stopień zbrojenia: Co mówią przepisy i dlaczego jest to tak ważne?

Eurokod 2 precyzyjnie określa wymagania dotyczące minimalnego i maksymalnego stopnia zbrojenia. Minimalny stopień zbrojenia jest kluczowy dla zapewnienia odpowiedniej przyczepności między stalą a betonem oraz dla zapobiegania nagłym, kruchym zniszczeniom konstrukcji, które mogłyby nastąpić bez wystarczającej ilości stali. Zapobiega także powstawaniu szerokich rys. Z kolei maksymalny stopień zbrojenia jest istotny z punktu widzenia zapewnienia plastycznego zachowania konstrukcji w stanie granicznych nośności oraz umożliwienia prawidłowego zagęszczenia i zagęszczenia betonu wokół prętów. Nadmierne zagęszczenie zbrojenia mogłoby utrudnić betonowanie i prowadzić do powstawania pustek powietrznych.

Krytyczna rola otuliny betonowej: Jak grubość wpływa na bezpieczeństwo i trwałość?

Otulina betonowa to warstwa betonu między najbardziej zewnętrzną powierzchnią pręta zbrojeniowego a zewnętrną powierzchnią elementu betonowego. Jej prawidłowa grubość jest absolutnie kluczowa dla zapewnienia trwałości i bezpieczeństwa konstrukcji. Po pierwsze, chroni stal zbrojeniową przed korozją, która jest głównym czynnikiem degradującym żelbet w środowisku zewnętrznym. Po drugie, zapewnia odpowiednią przyczepność między stalą a betonem, co jest niezbędne do efektywnego przenoszenia naprężeń. Po trzecie, w przypadku pożaru, otulina betonowa stanowi barierę ochronną dla stali, spowalniając jej nagrzewanie i utratę wytrzymałości. Eurokod 2 określa minimalne grubości otuliny w zależności od klasy ekspozycji środowiskowej i klasy betonu.

Prawidłowe zakotwienie i długość zakładów: Gwarancja ciągłości pracy konstrukcji

Aby zbrojenie mogło efektywnie przenosić siły, pręty muszą być odpowiednio zakotwione i połączone w miejscach ich styku. Prawidłowe zakotwienie oznacza, że pręt jest odpowiednio długi i ukształtowany (np. zagięty hak), aby przenieść naprężenia na otaczający beton. Tam, gdzie długość pręta nie wystarcza, stosuje się zakłady, czyli nakładanie się końców prętów na odpowiednią długość. Długość zakładu jest ściśle określona w normach i zależy od średnicy pręta, klasy stali i klasy betonu. Niewłaściwe zakotwienie lub zbyt krótkie zakłady mogą prowadzić do wysuwania się prętów z betonu pod obciążeniem, co skutkuje utratą nośności i może doprowadzić do awarii konstrukcji.

Zbrojenie krzyżowe na budowie krok po kroku: od deskowania po ostatni pręt

Wykonanie zbrojenia krzyżowego na budowie wymaga precyzji i przestrzegania określonej kolejności prac, aby zapewnić zgodność z projektem i maksymalną efektywność konstrukcji.

Etap 1: Przygotowanie szalunku i ułożenie podkładek dystansowych

Pierwszym krokiem jest dokładne przygotowanie szalunku, czyli formy, w której wykonany zostanie strop. Powierzchnia szalunku musi być czysta, stabilna i odpowiednio wypoziomowana. Następnie układa się podkładki dystansowe, zwane potocznie "żabkami" lub "dystansami". Służą one do utrzymania prętów zbrojeniowych w odpowiedniej odległości od szalunku, zapewniając tym samym wymaganą grubość otuliny betonowej. Są one rozmieszczone wzdłuż całej powierzchni stropu, zapewniając równomierne podparcie dla zbrojenia.

Etap 2: Układanie dolnej siatki zbrojenia: który kierunek jako pierwszy i dlaczego?

Zgodnie z zasadami projektowania, w pierwszej kolejności układa się dolną siatkę zbrojenia. Kluczowe jest, aby pręty przejmujące większe siły rozciągające czyli te biegnące w kierunku krótszej rozpiętości stropu ułożyć jako pierwsze, bezpośrednio na podkładkach dystansowych. Taka kolejność jest niezbędna, ponieważ to właśnie te pręty będą przenosić największe naprężenia dodatnie w przęsłach. Typowy rozstaw prętów w dolnej siatce mieści się zazwyczaj w przedziale od 10 do 25 cm, w zależności od projektu.

Etap 3: Montaż górnego zbrojenia podporowego: kiedy i gdzie jest absolutnie niezbędne?

Po ułożeniu dolnej siatki zbrojenia przystępuje się do montażu zbrojenia górnego. Jest ono absolutnie niezbędne nad podporami pośrednimi, takimi jak ściany wewnętrzne czy podciągi. W tych miejscach powstają ujemne momenty zginające, które powodują rozciąganie w górnej strefie płyty. Zbrojenie górne, umieszczone w tej strefie, przejmuje te naprężenia, zapobiegając pękaniu stropu nad podporami. Jego rozmieszczenie i średnica są ściśle określone w projekcie budowlanym.

Etap 4: Wiązanie prętów drutem wiązałkowym: jak zapewnić stabilność siatki?

Aby cała konstrukcja zbrojeniowa pozostała stabilna podczas betonowania i nie przemieściła się pod wpływem ciężaru betonu, wszystkie skrzyżowania prętów są ze sobą wiązane za pomocą drutu wiązałkowego. Operacja ta wymaga precyzji, aby węzły były mocne, ale nie uszkadzały prętów. Odpowiednie związanie siatki gwarantuje, że pręty zachowają swoje projektowane położenie, rozstawy i otulinę, co jest kluczowe dla prawidłowej pracy stropu.

7 najczęstszych błędów przy wykonywaniu zbrojenia krzyżowego, które mogą kosztować fortunę

Nawet najlepszy projekt może zostać zniweczony przez błędy popełnione na etapie wykonawstwa. Oto siedem najczęściej spotykanych pomyłek przy zbrojeniu krzyżowym, które mogą prowadzić do poważnych konsekwencji:

1. Błąd nr 1: Zbyt mała lub zbyt duża grubość otuliny

   Zbyt mała otulina naraża stal zbrojeniową na korozję, co w dłuższej perspektywie prowadzi do osłabienia konstrukcji i powstawania rdzy. Z kolei zbyt duża otulina zmniejsza efektywną wysokość roboczą stropu, co może wpłynąć na jego nośność, a także prowadzić do pękania betonu, jeśli przekroczone zostaną dopuszczalne naprężenia.

2. Błąd nr 2: Niewłaściwy rozstaw lub średnica prętów zbrojeniowych

   Zastosowanie prętów o zbyt dużej średnicy lub zbyt małym rozstawie może prowadzić do nadmiernego zagęszczenia zbrojenia, utrudniając prawidłowe betonowanie i prowadząc do powstawania pustek powietrznych. Z kolei zbyt duży rozstaw lub pręty o zbyt małej średnicy osłabiają nośność stropu, nie zapewniając wystarczającej wytrzymałości na zginanie i ścinanie.

3. Błąd nr 3: Zbyt krótkie zakłady prętów lub ich brak

   Zakłady są niezbędne do zapewnienia ciągłości przenoszenia sił między prętami. Jeśli są one zbyt krótkie lub całkowicie pominięte, pręty mogą zacząć się wysuwać z betonu pod obciążeniem, co prowadzi do utraty integralności zbrojenia i może skutkować awarią konstrukcji.

4. Błąd nr 4: Niewłaściwa kolejność układania warstw zbrojenia

   Jak już wspomniano, kluczowe jest ułożenie prętów z krótszej rozpiętości jako pierwszych w dolnej warstwie. Naruszenie tej kolejności może skutkować tym, że główne siły rozciągające nie będą efektywnie przejmowane przez zbrojenie, co osłabi nośność stropu.

5. Błąd nr 5: Brak dodatkowego zbrojenia górą w narożnikach swobodnych

   W narożnikach swobodnych płyt stropowych, gdzie występuje koncentracja naprężeń, często dochodzi do powstawania pęknięć. Aby temu zapobiec, projekt zazwyczaj przewiduje dodatkowe zbrojenie górne w tych miejscach. Jego brak może prowadzić do rozwoju rys i osłabienia konstrukcji.

6. Błąd nr 6: Przemieszczenie się siatki zbrojeniowej podczas betonowania

   Niewłaściwe lub niewystarczające związanie prętów może spowodować ich przemieszczenie się pod ciężarem wylewanego betonu. Skutkuje to zmianą położenia zbrojenia, utratą wymaganej otuliny i w konsekwencji obniżeniem nośności stropu.

7. Błąd nr 7: Pominięcie zbrojenia dozbrajającego przy otworach

   Otwory w stropach, np. na schody, kominy czy instalacje, stanowią osłabienie konstrukcji. W ich otoczeniu konieczne jest zastosowanie dodatkowego zbrojenia, które skompensuje brak ciągłości płyty. Pominięcie tego zbrojenia może prowadzić do powstawania pęknięć i osłabienia stropu w newralgicznych miejscach.

Zbrojenie krzyżowe w sytuacjach specjalnych: co warto wiedzieć?

Choć podstawowe zasady zbrojenia krzyżowego są uniwersalne, istnieją sytuacje specjalne, które wymagają szczególnej uwagi i modyfikacji standardowych rozwiązań, aby zapewnić bezpieczeństwo i trwałość konstrukcji.

Jak prawidłowo dozbroić strop wokół otworów na schody lub komin?

Otwory w stropie, takie jak te przeznaczone na biegi schodowe czy kanały kominowe, stanowią znaczące osłabienie ciągłości płyty żelbetowej. Aby zachować jej nośność i zapobiec powstawaniu pęknięć, konieczne jest zastosowanie specjalnego zbrojenia dozbrajającego. Zazwyczaj polega ono na wykonaniu dodatkowych, zazębiających się prętów tworzących rodzaj ramki wokół otworu. Często stosuje się również pręty ukośne, które przenoszą naprężenia rozciągające i ścinające powstające na krawędziach otworu. Dokładne rozmieszczenie i średnice tych prętów określa projektant, uwzględniając wielkość otworu i obciążenia działające na strop.

Zbrojenie na przebicie: kiedy jest wymagane w okolicy słupów?

Przebicie to zjawisko, które może wystąpić w płytach stropowych, szczególnie w miejscach, gdzie obciążenie skupione jest na niewielkiej powierzchni, na przykład w okolicy słupów przenoszących duże siły. W takich sytuacjach beton w obszarze wokół słupa może zostać zniszczony przez ścinanie, co prowadzi do tzw. przebicia. Aby temu zapobiec, stosuje się specjalne zbrojenie na przebicie. Może ono przybierać formę tzw. głowic słupa, czyli poszerzeń w górnej części płyty nad słupem, lub specjalnego zbrojenia trzpieniowego, składającego się z pionowych prętów rozmieszczonych wokół słupa, które wzmacniają płytę na ścinanie. Wymóg zastosowania zbrojenia na przebicie jest zawsze określony w projekcie konstrukcyjnym.

Przeczytaj również: Wiązarka Hilti: Szybkość, Wydajność i Oszczędność na Budowie

Czy w stropach krzyżowo zbrojonych zawsze stosuje się zbrojenie górne i dolne?

W typowych stropach krzyżowo zbrojonych, zbrojenie dolne jest obecne w przęsłach i jest kluczowe do przejmowania dodatnich momentów zginających. Z kolei zbrojenie górne jest niezbędne nad podporami pośrednimi, gdzie występują ujemne momenty zginające. W praktyce oznacza to, że w większości przypadków strop będzie posiadał zarówno zbrojenie dolne, jak i górne. Jednakże, w specyficznych sytuacjach, np. w bardzo cienkich płytach lub przy specyficznym układzie podparć, projektant może zdecydować o zastosowaniu zbrojenia tylko w jednym kierunku lub o zróżnicowanym rozmieszczeniu zbrojenia górnego. Zawsze jednak ostateczną decyzję podejmuje projektant na podstawie analizy statycznej konstrukcji.
