Zasady zbrojenia belek żelbetowych to fundamentalna wiedza dla każdego inżyniera budownictwa. Precyzyjne wykonanie zbrojenia, zgodne z obowiązującymi normami, takimi jak Eurokod 2 (PN-EN 1992-1-1), jest kluczowe dla bezpieczeństwa i trwałości całej konstrukcji. Ten artykuł stanowi praktyczne kompendium wiedzy, wyjaśniające kluczowe aspekty projektowania i wykonawstwa zbrojenia belek.
Dlaczego poprawne zbrojenie belki jest fundamentem bezpieczeństwa całej konstrukcji?
Belka żelbetowa, będąca jednym z najczęściej stosowanych elementów konstrukcyjnych, swoją wytrzymałość zawdzięcza synergii dwóch materiałów: betonu i stali. Bez odpowiedniego zbrojenia, belka byłaby jedynie nieefektywnym kawałkiem betonu, niezdolnym do przenoszenia obciążeń, które są jej przeznaczone. Prawidłowo zaprojektowane i wykonane zbrojenie to gwarancja bezpieczeństwa, stabilności i długowieczności całej budowli. Zaniedbania na tym etapie mogą prowadzić do poważnych konsekwencji, od estetycznych wad po katastrofalne awarie konstrukcyjne.
Rola stali w betonie, czyli jak działa belka żelbetowa?
Fundamentem działania belki żelbetowej jest specyficzne połączenie betonu i stali. Beton, mimo swojej dużej wytrzymałości na ściskanie, charakteryzuje się niską odpornością na rozciąganie. To właśnie w tych miejscach, gdzie pojawiają się naprężenia rozciągające, kluczową rolę odgrywa stal. Celem zbrojenia jest przenoszenie naprężeń rozciągających, których beton nie jest w stanie przenieść. Stal, umieszczona w odpowiednich miejscach przekroju belki, przejmuje te obciążenia, zapobiegając powstawaniu pęknięć i deformacji. W ten sposób beton i stal tworzą kompozyt o znacznie lepszych właściwościach mechanicznych niż każdy z tych materiałów z osobna.
Kruche pękanie vs. plastyczne zniszczenie dlaczego ciągliwość jest tak ważna?
Jednym z kluczowych aspektów bezpieczeństwa konstrukcji żelbetowych jest zapewnienie jej ciągliwości. Oznacza to, że konstrukcja powinna wykazywać zdolność do odkształcania się pod obciążeniem, zanim dojdzie do jej całkowitego zniszczenia. Prawidłowe zbrojenie ma na celu zapobieganie nagłemu, kruchym zniszczeniu, które charakteryzuje się brakiem widocznych oznak uszkodzeń aż do momentu katastrofy. Zamiast tego, dzięki odpowiedniemu projektowi zbrojenia, konstrukcja może ulec kontrolowanym deformacjom, co daje czas na reakcję i ewakuację. Jest to fundamentalna różnica między bezpiecznym, plastycznym zniszczeniem a niebezpiecznym, kruchym pękaniem.
Konsekwencje błędów w zbrojeniu: od zarysowań po katastrofę budowlaną
Błędy popełnione na etapie projektowania lub wykonania zbrojenia mogą mieć bardzo szerokie spektrum konsekwencji. Na początkowym etapie mogą objawiać się jako drobne zarysowania betonu, które są jedynie defektem estetycznym. Jednakże, jeśli błędy te są poważniejsze, mogą prowadzić do osłabienia nośności belki, a w skrajnych przypadkach nawet do jej zniszczenia. Konsekwencje te mogą obejmować zawalenie się fragmentu konstrukcji, a nawet katastrofę budowlaną, niosącą za sobą zagrożenie dla życia ludzkiego i ogromne straty materialne. Dlatego tak ważne jest skrupulatne przestrzeganie zasad i norm.
Zbrojenie główne a strzemiona jaki jest podział zadań w belce żelbetowej?
W każdej belce żelbetowej można wyróżnić dwa podstawowe rodzaje zbrojenia: zbrojenie podłużne (główne) i zbrojenie poprzeczne (strzemiona). Każde z nich pełni specyficzne, choć ściśle powiązane ze sobą funkcje, które wspólnie decydują o wytrzymałości i bezpieczeństwie elementu. Zrozumienie podziału tych zadań jest kluczowe dla prawidłowego projektowania i wykonawstwa.
Zbrojenie podłużne (główne): niewidoczny szkielet przenoszący zginanie
Zbrojenie podłużne, często nazywane zbrojeniem głównym, to zestaw prętów umieszczonych wzdłuż osi belki. Jego głównym zadaniem jest przenoszenie momentów zginających, które powstają w belce pod wpływem obciążeń. Zazwyczaj pręty te umieszcza się w strefach rozciąganych przekroju, które w przypadku belek swobodnie podpartych znajdują się na dole. Jednakże, w zależności od schematu statycznego i rodzaju obciążenia, zbrojenie podłużne jest również stosowane w strefach ściskanych, aby zwiększyć nośność przekroju. To właśnie te pręty stanowią swoisty "szkielet" belki, decydujący o jej wytrzymałości na zginanie.
Zbrojenie poprzeczne (strzemiona): cichy bohater w walce ze ścinaniem i statecznością prętów
Strzemiona, czyli zbrojenie poprzeczne, to elementy zbrojeniowe w kształcie pętli, które obejmują pręty zbrojenia podłużnego. Ich kluczową rolą jest przenoszenie sił poprzecznych, czyli ścinających, które działają prostopadle do osi belki. Siły te są szczególnie intensywne w okolicach podpór. Ponadto, strzemiona pełnią niezwykle ważną funkcję stabilizacyjną zapobiegają wyboczeniu ściskanych prętów podłużnych, utrzymując je we właściwej pozycji. Choć często mniej widoczne niż zbrojenie główne, strzemiona są absolutnie niezbędne dla integralności i bezpieczeństwa belki.
Pręty montażowe kiedy i dlaczego są potrzebne?
Oprócz zbrojenia głównego i strzemion, w belkach żelbetowych często stosuje się również pręty montażowe. Choć nie przenoszą one bezpośrednio głównych obciążeń eksploatacyjnych, pełnią one istotną rolę pomocniczą. Przede wszystkim, ułatwiają one montaż i utrzymanie właściwego układu zbrojenia głównego przed rozpoczęciem betonowania. Zapewniają stabilność konstrukcji zbrojeniowej podczas prac budowlanych, zapobiegając jej przemieszczaniu się. W niektórych przypadkach mogą również wspierać przenoszenie lokalnych naprężeń lub rozkładać siły w bardziej skomplikowanych węzłach konstrukcyjnych.
Zbrojenie podłużne (główne) jak je dobrać i rozmieścić zgodnie z Eurokodem 2?
Dobór i rozmieszczenie zbrojenia podłużnego w belce żelbetowej to proces wymagający precyzji i ścisłego przestrzegania norm. Eurokod 2 (PN-EN 1992-1-1) dostarcza szczegółowych wytycznych, które mają na celu zapewnienie optymalnej nośności i bezpieczeństwa elementu. Kluczowe jest zrozumienie zasad dotyczących minimalnej i maksymalnej ilości stali, a także jej prawidłowego ułożenia w przekroju.
Ile stali potrzeba w belce? Zasada zbrojenia minimalnego (A_s, min)
Jednym z podstawowych wymogów Eurokodu 2 jest stosowanie minimalnego zbrojenia podłużnego, oznaczonego jako A_s, min. Minimalne zbrojenie podłużne (A_s, min) ma na celu zapewnienie, że nośność zbrojonego przekroju na zginanie będzie większa niż nośność samego przekroju betonowego niezarysowanego. Zapobiega to kruchemu pękaniu. Nawet jeśli obliczenia wskazują na niewielkie naprężenia rozciągające, niewielka ilość stali musi być obecna, aby zapewnić odpowiednie zachowanie się materiału pod obciążeniem i zapobiec nagłym awariom. Jest to swego rodzaju zabezpieczenie konstrukcyjne.
Czy więcej znaczy lepiej? Ograniczenie maksymalnej ilości zbrojenia (A_s, max)
Choć zbrojenie zwiększa nośność belki, jego nadmierna ilość może być szkodliwa. Eurokod 2 wprowadza zatem ograniczenie maksymalnej ilości zbrojenia podłużnego, oznaczone jako A_s, max. Maksymalne zbrojenie podłużne (A_s, max) zazwyczaj wynosi 4% pola przekroju betonowego (A_c) poza strefami zakładów. Ograniczenie to ma na celu umożliwienie prawidłowego ułożenia i zagęszczenia mieszanki betonowej. Zbyt gęste zbrojenie utrudnia swobodny przepływ betonu, prowadząc do powstawania pustek i segregacji mieszanki, co znacząco obniża jakość i wytrzymałość wykonanego elementu. Nadmiar stali może również prowadzić do niekorzystnego zachowania się konstrukcji w stanie zniszczenia.
Minimalne średnice prętów, których musisz się trzymać w praktyce
W praktyce budowlanej kluczowe jest stosowanie prętów zbrojeniowych o odpowiedniej średnicy. Eurokod 2 precyzuje minimalne wartości, których należy przestrzegać. Dla belek wykonywanych na budowie minimalna średnica prętów rozciąganych to 8 mm, a ściskanych 12 mm. Stosowanie cieńszych prętów mogłoby negatywnie wpłynąć na przyczepność stali do betonu oraz na jej zdolność do przenoszenia naprężeń. Wybór odpowiedniej średnicy jest zawsze kompromisem między wymaganą nośnością a praktycznością wykonania.
Jak prawidłowo rozmieścić pręty w przekroju belki kluczowe odległości
Prawidłowe rozmieszczenie prętów w przekroju belki jest równie ważne, jak ich ilość i średnica. Między prętami muszą być zachowane odpowiednie odległości, które zapewniają swobodny przepływ mieszanki betonowej podczas betonowania. Zbyt małe odległości mogą prowadzić do powstawania pustek i złego zagęszczenia betonu. Eurokod 2 określa minimalne odległości między prętami, które zależą od ich średnicy, kształtu oraz rodzaju betonu. Zazwyczaj odległość ta powinna być nie mniejsza niż największa średnica pręta lub określona wartość minimalna, np. 20 mm. Należy również pamiętać o zapewnieniu odpowiedniej przyczepności stali do betonu poprzez właściwe rozmieszczenie prętów.
Zasady prowadzenia zbrojenia górą i dołem do podpory
Sposób prowadzenia zbrojenia podłużnego w belce ma kluczowe znaczenie, zwłaszcza w strefach podporowych. W belkach swobodnie podpartych, gdzie głównym obciążeniem jest zginanie, zbrojenie rozciągane znajduje się na dole. Jednak w pobliżu podpory, moment zginający może się odwrócić, a naprężenia ściskające pojawić na dole. Dlatego też, zgodnie z zasadami Eurokodu 2, zbrojenie główne dolne powinno być odpowiednio zakotwione i często prowadzone również w górnej części belki w strefach podporowych, aby przenieść te odwrócone momenty. Podobnie, zbrojenie górne, które przenosi naprężenia ściskające, musi być odpowiednio zakotwione w strefach rozciąganych.
Kluczowa rola strzemion jak zapewnić belce odporność na ścinanie?
Strzemiona, czyli zbrojenie poprzeczne, odgrywają nieocenioną rolę w zapewnieniu integralności belki żelbetowej, szczególnie w kontekście obciążeń ścinających. Ich prawidłowe zaprojektowanie i rozmieszczenie jest kluczowe dla zapobiegania przedwczesnemu zniszczeniu elementu pod wpływem tych sił. Eurokod 2 dostarcza precyzyjnych wytycznych dotyczących ich stosowania.
Minimalna średnica i stopień zbrojenia strzemionami
Eurokod 2 określa wymagania dotyczące minimalnej średnicy strzemion, aby zapewnić ich efektywność. Strzemiona: ich średnica nie powinna być mniejsza niż 4,5 mm w belkach monolitycznych i 6 mm lub 25% średnicy największego pręta podłużnego. Wybór odpowiedniej średnicy jest uzależniony od wielkości sił ścinających, które belka ma przenosić, a także od średnicy prętów głównych. Stosowanie zbyt cienkich strzemion mogłoby doprowadzić do ich zerwania lub deformacji, co uniemożliwiłoby przenoszenie sił ścinających.
Maksymalny rozstaw strzemion jak zagęszczać zbrojenie w strefach przypodporowych?
Kluczowym aspektem projektowania strzemion jest ich rozstaw. Eurokod 2 określa maksymalny rozstaw podłużny strzemion, który jest uzależniony od wysokości użytecznej przekroju belki ('d'). Maksymalny rozstaw podłużny strzemion w strefach, gdzie nie jest wymagane zbrojenie na ścinanie, wynosi generalnie 0,75d, ale nie może przekraczać określonych wartości granicznych, które mogą być zależne od innych czynników, np. wcześniejszych norm. Jednakże, w strefach przypodporowych, gdzie siły ścinające są największe, rozstaw strzemion jest znacznie mniejszy, np. co 10-15 cm. To zagęszczenie zbrojenia poprzecznego w krytycznych obszarach jest niezbędne do skutecznego przeciwdziałania ścinaniu i zapobiegania powstawaniu ukośnych pęknięć.
Konstrukcja strzemion: otwarte czy zamknięte kiedy które stosować?
Strzemiona mogą przyjmować różne formy konstrukcyjne, a wybór odpowiedniego typu zależy od specyfiki projektowej i wymagań normowych. Najczęściej spotykane są strzemiona otwarte, które mają kształt litery "U" lub prostokąta. W niektórych przypadkach, szczególnie gdy wymagana jest większa stabilność lub gdy projekt przewiduje specjalne obciążenia, stosuje się strzemiona zamknięte, które tworzą pełną pętlę wokół zbrojenia podłużnego. Mogą one również zawierać dodatkowe elementy, takie jak haki lub zaczepy, które zwiększają ich przyczepność do betonu i nośność. Wybór konstrukcji strzemion powinien być zawsze podyktowany analizą techniczną i wymaganiami normowymi.
Detale konstrukcyjne, które decydują o trwałości: otulina, kotwienie i zakłady
Oprócz podstawowego zbrojenia podłużnego i poprzecznego, o trwałości i bezpieczeństwie belki żelbetowej decydują również kluczowe detale konstrukcyjne. Należą do nich otulina zbrojenia, prawidłowe kotwienie prętów oraz wykonywanie zakładów. Zaniedbanie tych elementów może znacząco obniżyć jakość i żywotność konstrukcji.
Otulina (c_nom) jak jej grubość chroni zbrojenie przed korozją i ogniem?
Otulina zbrojenia, oznaczana jako c_nom, to warstwa betonu otaczająca pręty zbrojeniowe. Pełni ona dwie kluczowe funkcje ochronne. Po pierwsze, chroni stal przed korozją, izolując ją od wilgoci i agresywnych substancji zawartych w środowisku. Po drugie, zapewnia ochronę przeciwpożarową, ograniczając dostęp wysokiej temperatury do stali w przypadku pożaru. Otulina zbrojenia (c_nom): jest to warstwa betonu chroniąca stal przed korozją i ogniem. Wartość nominalną otuliny oblicza się jako sumę otuliny minimalnej (c_min) i odchyłki wykonawczej (Δc_dev), która uwzględnia dopuszczalne niedokładności wykonawcze.
Wpływ klasy ekspozycji (XC, XD, XS) na wymaganą grubość otuliny
Wymagana grubość otuliny zbrojenia nie jest stała i zależy od warunków, w jakich konstrukcja będzie eksploatowana. Eurokod 2 wprowadza pojęcie klas ekspozycji, które opisują agresywność środowiska. Jej grubość zależy od klasy ekspozycji (np. XC1 dla środowiska suchego, XD dla agresji chlorkowej, XS dla środowiska morskiego), klasy konstrukcji i wymagań odporności ogniowej. Na przykład, w środowiskach o zwiększonej wilgotności lub narażonych na działanie soli drogowej (klasy XD, XS), wymagana jest znacznie grubsza otulina, aby skutecznie chronić zbrojenie przed korozją. Podobnie, w przypadku konstrukcji o podwyższonych wymaganiach odporności ogniowej, grubość otuliny jest odpowiednio zwiększana.

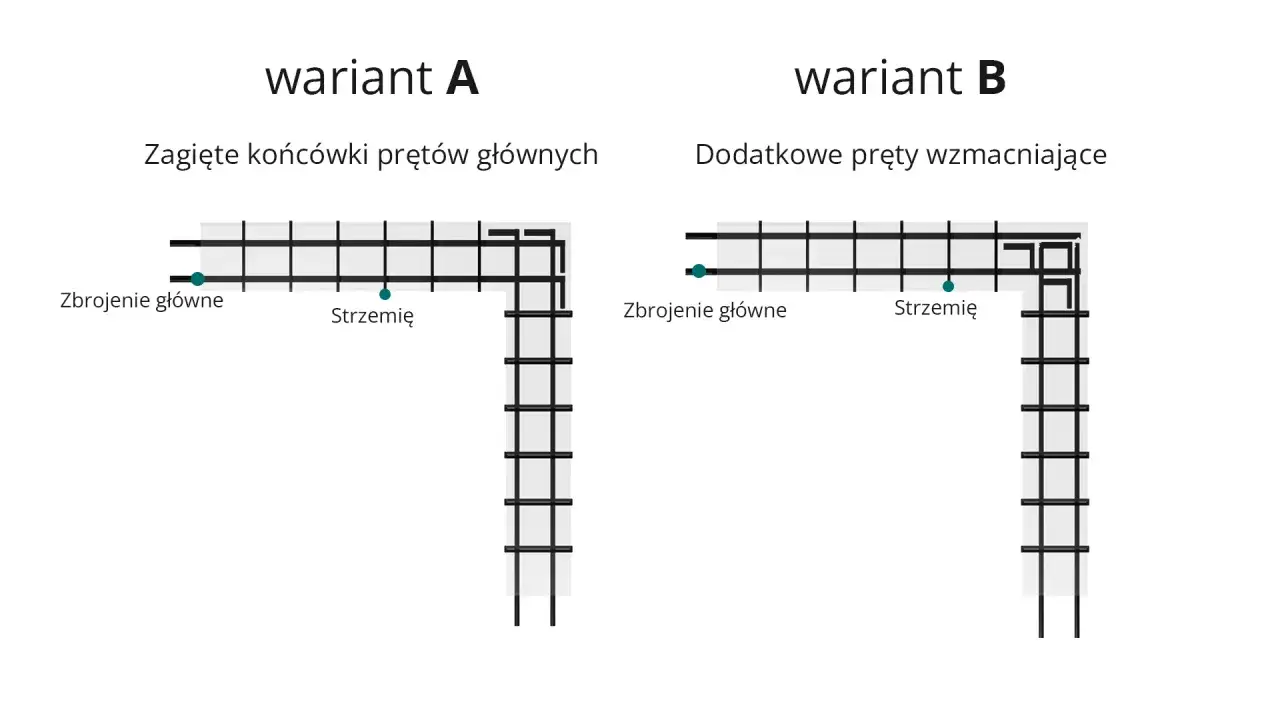

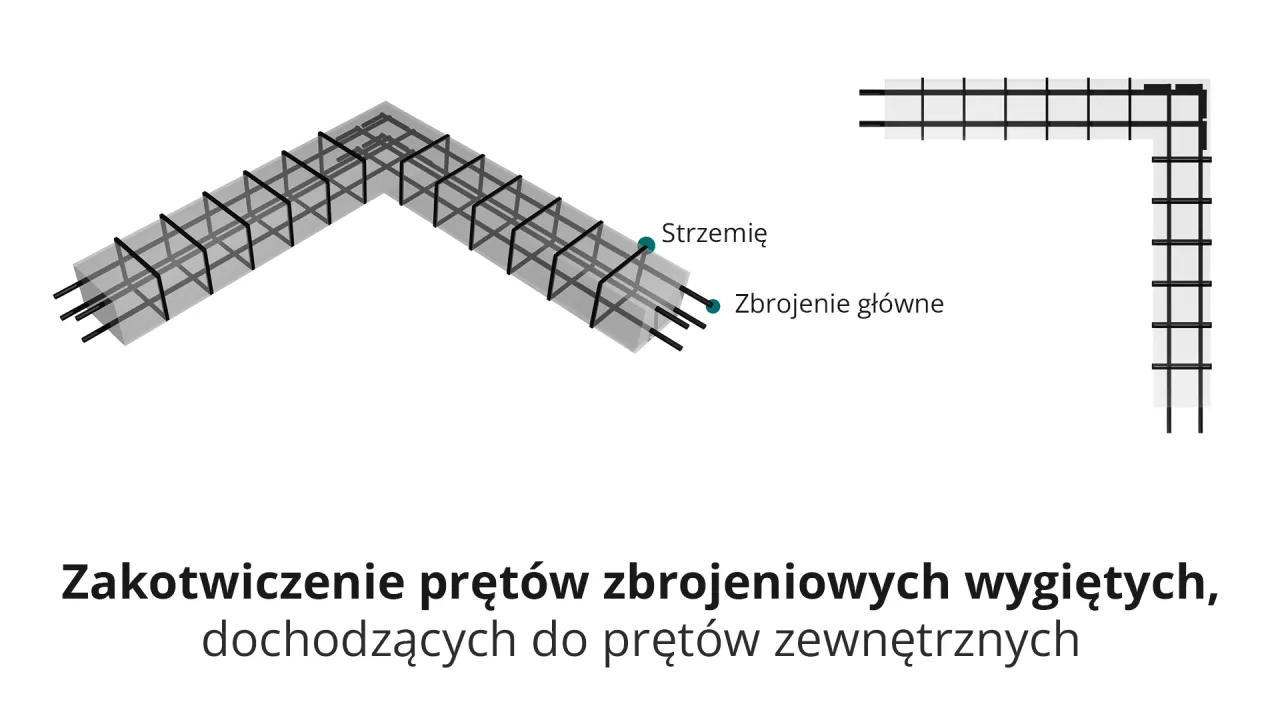

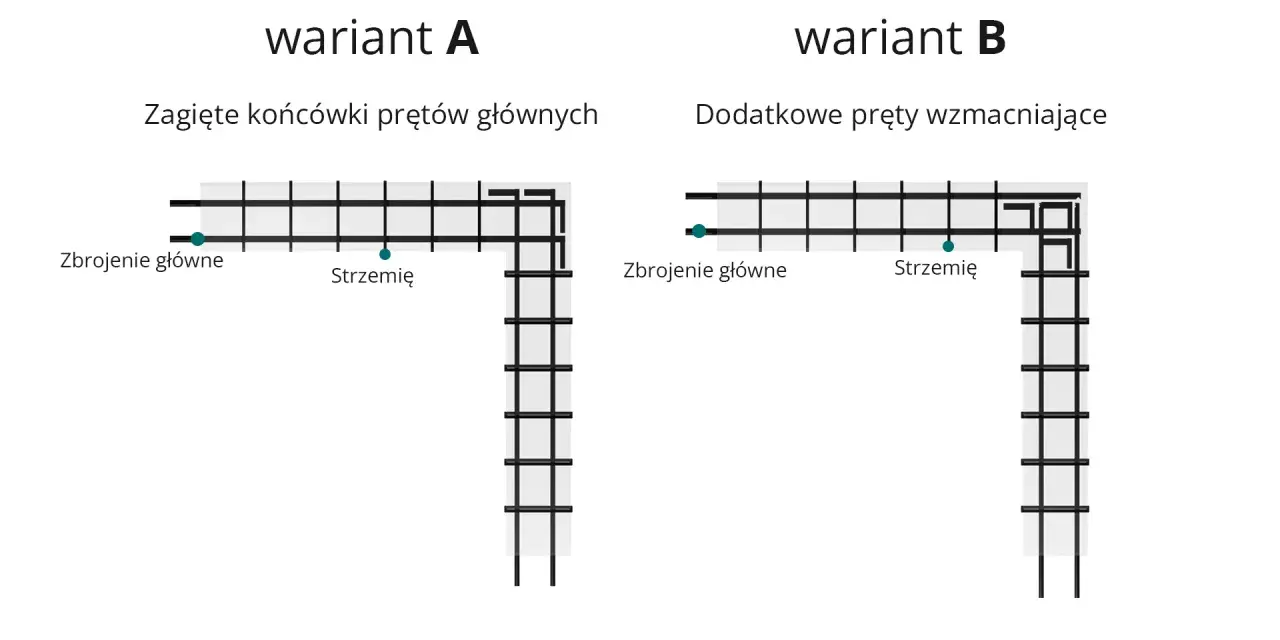

Kotwienie prętów jak zapewnić pełne przeniesienie sił do betonu?
Prawidłowe zakotwienie prętów zbrojeniowych w betonie jest absolutnie kluczowe dla zapewnienia, że stal będzie mogła efektywnie przenosić naprężenia. Bez odpowiedniego zakotwienia, nawet najmocniejszy pręt nie będzie w stanie przenieść pełnej siły rozciągającej do otaczającego betonu. Pręty muszą być odpowiednio zakotwione w betonie, aby mogły przenieść pełną siłę rozciągającą. Długość zakotwienia (l_bd) zależy od klasy betonu, stali, średnicy pręta i warunków przyczepności. Długość ta jest obliczana zgodnie z wytycznymi Eurokodu 2 i zapewnia wystarczającą powierzchnię styku pręta z betonem, aby siły mogły być efektywnie przekazywane.
Łączenie prętów na zakład gdzie można to robić i na jaką długość?
W przypadku, gdy długość prętów zbrojeniowych jest niewystarczająca do pokrycia całego elementu, konieczne jest ich łączenie. Najczęściej stosowaną metodą jest łączenie na zakład, polegające na zazębianiu się końcówek prętów. Eurokod 2 precyzuje zasady dotyczące tego, gdzie takie połączenia mogą być wykonywane i jaka powinna być ich długość. Długość zakładu jest obliczana na podstawie tych samych czynników, co długość zakotwienia, i musi być wystarczająca, aby zapewnić płynne przenoszenie sił między łączonymi prętami. Łączenie na zakład jest zazwyczaj dopuszczalne w miejscach, gdzie naprężenia w prętach nie są maksymalne, a ich rozmieszczenie w przekroju jest odpowiednio uwarunkowane.
Najczęstsze błędy przy zbrojeniu belek praktyczna lista kontrolna dla wykonawcy i inspektora
Błędy popełniane podczas zbrojenia belek mogą mieć poważne konsekwencje. Poniższa lista stanowi praktyczne zestawienie najczęściej występujących nieprawidłowości, które powinny być weryfikowane przez wykonawców i inspektorów nadzoru budowlanego na każdym etapie realizacji projektu.
Błąd #1: Niewłaściwa lub niestabilna otulina
Jednym z najczęstszych błędów jest stosowanie otuliny o niewłaściwej grubości zbyt małej, co naraża zbrojenie na korozję i obniża odporność ogniową, lub zbyt dużej, co może prowadzić do nadmiernego zużycia materiału i problemów z przyczepnością betonu do stali. Niewłaściwa grubość otuliny (zbyt mała lub zbyt duża) jest często wynikiem niedbałości wykonawczej. Dodatkowo, niestabilna otulina, która przemieszcza się podczas betonowania, również stanowi poważny problem, prowadząc do nierównomiernego rozłożenia betonu wokół prętów.
Błąd #2: Zły rozstaw strzemion (brak zagęszczenia przy podporach)
Kolejnym powszechnym błędem jest nieprawidłowe rozmieszczenie strzemion. Szczególnie niebezpieczne jest niewłaściwy rozstaw strzemion, zwłaszcza ich zagęszczenia w strefach przyporowych. W tych miejscach siły ścinające są największe, a brak odpowiednio gęstego zbrojenia poprzecznego może prowadzić do powstawania ukośnych pęknięć i szybkiego zniszczenia belki. Zbyt duży rozstaw strzemion na całej długości belki również osłabia jej odporność na ścinanie.
Błąd #3: Zbyt krótkie zakłady lub kotwienie prętów
Prawidłowe przeniesienie sił między prętami zbrojeniowymi jest kluczowe. Niepoprawne wykonanie zakładów prętów (zbyt krótkie lub w nieodpowiednich miejscach) oraz niewłaściwe zakotwienie prętów w podporach lub na końcach belki uniemożliwia efektywne przekazywanie naprężeń. Może to prowadzić do poślizgu prętów w betonie lub ich przedwczesnego zerwania, co znacząco obniża nośność elementu.
Błąd #4: Stosowanie niewłaściwej klasy lub średnicy stali
Użycie stali o niewłaściwej klasie wytrzymałości lub nieodpowiedniej średnicy prętów jest fundamentalnym błędem projektowym lub wykonawczym. Stal o zbyt niskiej wytrzymałości nie będzie w stanie przenieść wymaganych obciążeń, podczas gdy stal o zbyt dużej wytrzymałości może prowadzić do niekorzystnych zjawisk w połączeniu z betonem. Stosowanie prętów o niewłaściwej średnicy może również wpłynąć na zachowanie się konstrukcji pod obciążeniem.
Błąd #5: Przemieszczenie się zbrojenia w trakcie betonowania
Zbrojenie musi być stabilnie zamocowane przed rozpoczęciem betonowania. Przemieszczenie się zbrojenia w trakcie betonowania, spowodowane np. ciśnieniem mieszanki betonowej lub niewłaściwym podparciem, jest poważnym błędem. Prowadzi ono do zmiany rzeczywistego rozmieszczenia prętów w przekroju, co może skutkować brakiem wymaganej ilości stali w strefach rozciąganych lub ściskanych, a także do nieprawidłowej otuliny. Aby temu zapobiec, stosuje się odpowiednie podkładki dystansowe i mocowania.
Od projektu do wykonania jak zapewnić jakość zbrojenia na każdym etapie?
Zapewnienie wysokiej jakości zbrojenia belek żelbetowych wymaga uwagi i kontroli na każdym etapie realizacji projektu, od momentu powstania dokumentacji projektowej po finalne wykonanie na budowie. Wdrożenie odpowiednich procedur i narzędzi pozwala zminimalizować ryzyko błędów i zapewnić bezpieczeństwo konstrukcji.

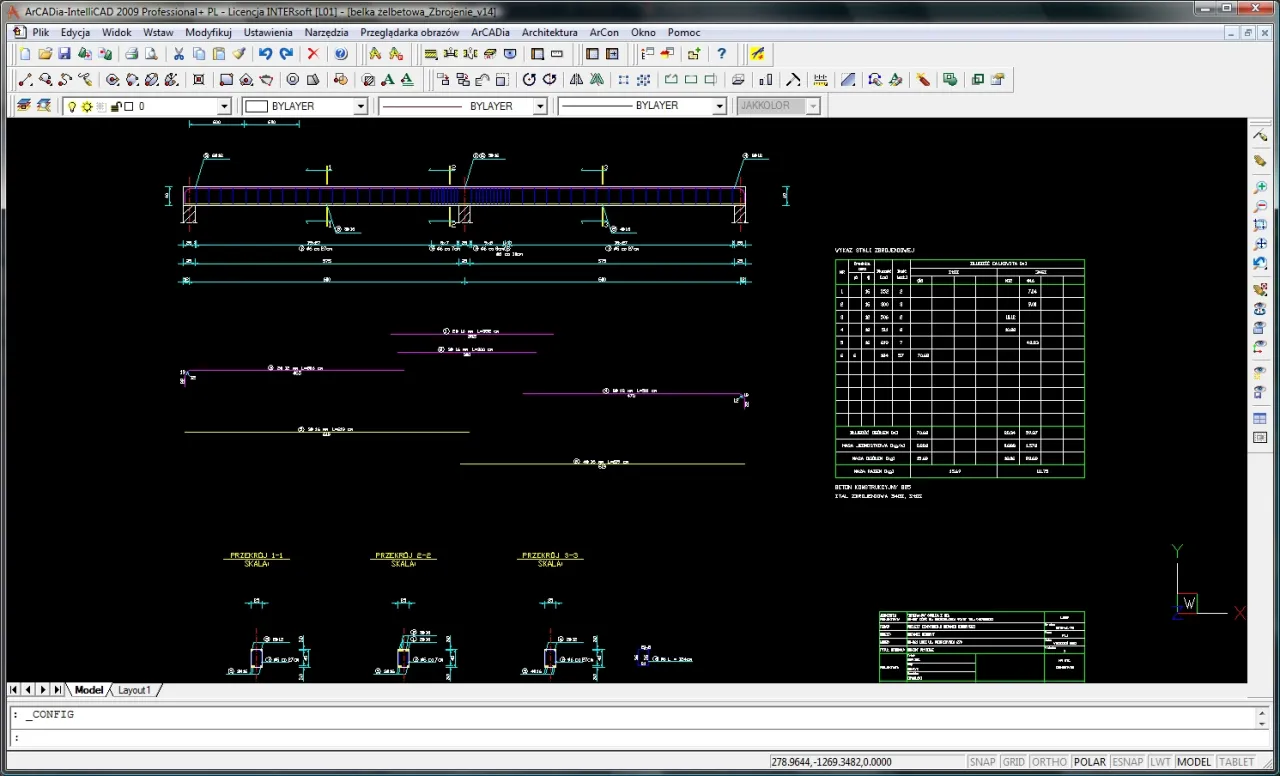

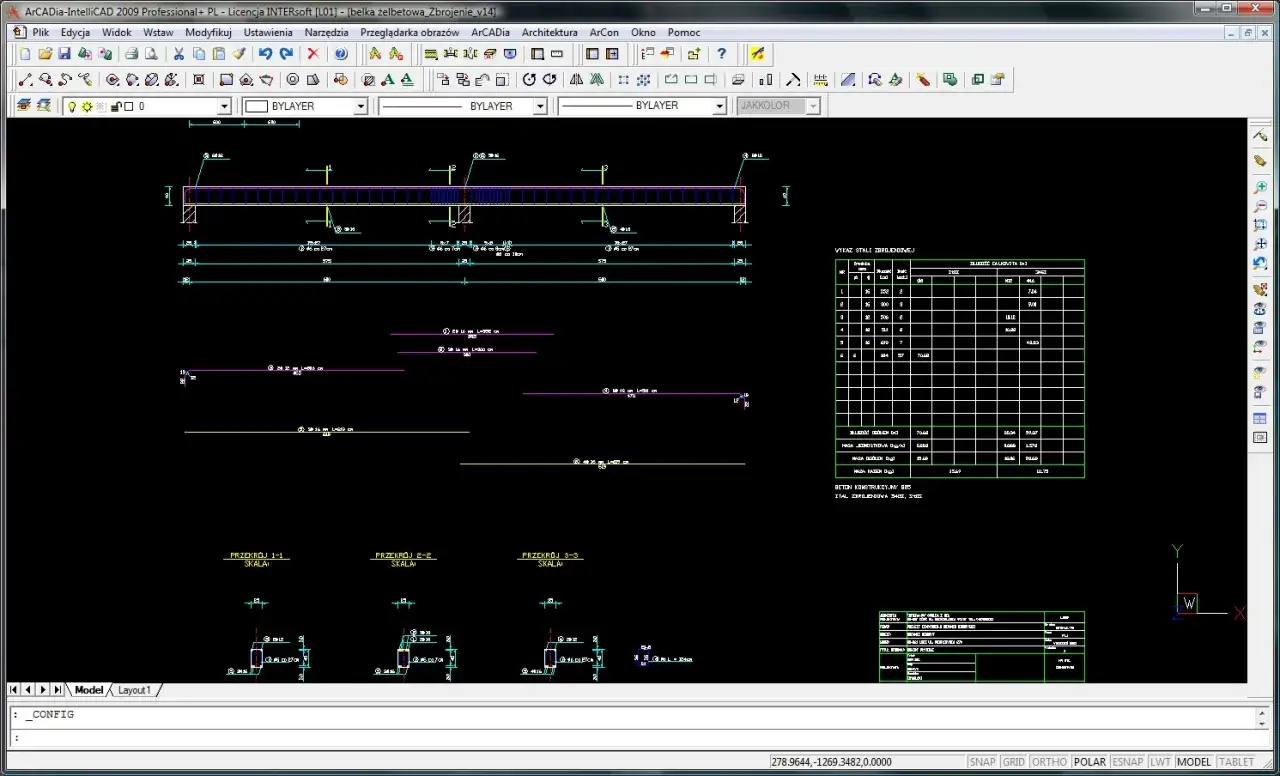

Rysunek warsztatowy zbrojenia jak go poprawnie czytać?
Rysunek warsztatowy zbrojenia to kluczowy dokument, który stanowi podstawę do wykonania prac zbrojarskich na budowie. Jego poprawne odczytanie jest niezbędne dla każdego wykonawcy. Rysunek ten zawiera szczegółowe informacje dotyczące rozmieszczenia prętów, ich średnic, kształtów, długości oraz sposobu łączenia. Ważne jest, aby zwracać uwagę na legendę, oznaczenia poszczególnych elementów, a także na detale wykonawcze. Zrozumienie tych elementów pozwala na precyzyjne wykonanie zbrojenia zgodnie z zamierzeniami projektanta, unikając błędów wynikających z nieporozumień.
Kontrola na budowie: co sprawdzić przed zalaniem belki betonem?
Przed przystąpieniem do betonowania belki, konieczne jest przeprowadzenie dokładnej kontroli wykonanego zbrojenia. Lista kluczowych elementów do sprawdzenia obejmuje:
- Poprawność rozmieszczenia prętów zbrojenia podłużnego i poprzecznego (strzemion) zgodnie z rysunkiem warsztatowym.
- Zachowanie wymaganych odległości między prętami i od powierzchni betonu (otulina).
- Prawidłowe wykonanie zakotwień i zakładów prętów.
- Użycie prętów o odpowiednich średnicach i klasach wytrzymałości.
- Stabilność zamocowania zbrojenia, aby zapobiec jego przemieszczeniu podczas betonowania.
- Czystość zbrojenia brak nalotów rdzy, tłuszczu czy innych zanieczyszczeń, które mogłyby osłabić przyczepność do betonu.
Skrupulatna kontrola na tym etapie pozwala na wyeliminowanie potencjalnych problemów, zanim zostaną one "zamknięte" w betonie.
Przeczytaj również: Ile kosztuje antresola? Sprawdź koszty, materiały i porady
Nowoczesne rozwiązania: systemy zbrojenia prefabrykowanego i łączniki mechaniczne
Współczesne budownictwo oferuje również innowacyjne rozwiązania, które mogą usprawnić proces zbrojenia i podnieść jego jakość. Systemy zbrojenia prefabrykowanego polegają na przygotowaniu części lub całości zbrojenia w wyspecjalizowanych zakładach, a następnie dostarczeniu go na budowę. Pozwala to na uzyskanie większej precyzji wykonania i skrócenie czasu montażu. Kolejnym nowoczesnym rozwiązaniem są łączniki mechaniczne do prętów zbrojeniowych, które zastępują tradycyjne zakłady. Zapewniają one pewne i wytrzymałe połączenie, eliminując potrzebę stosowania długich zakładów i ułatwiając rozmieszczenie prętów w ograniczonej przestrzeni. Te rozwiązania, choć często wiążą się z wyższymi kosztami początkowymi, mogą przynieść znaczące korzyści w dłuższej perspektywie.
