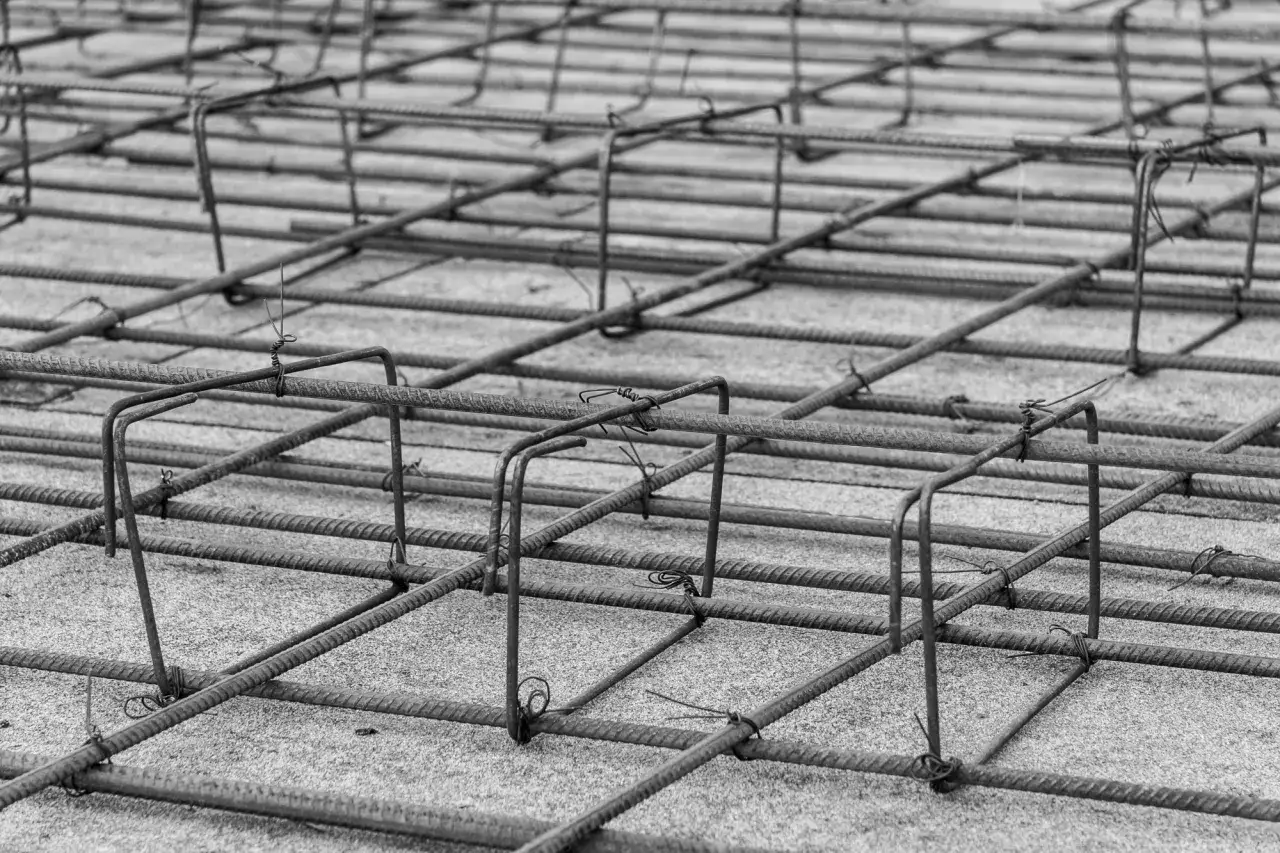

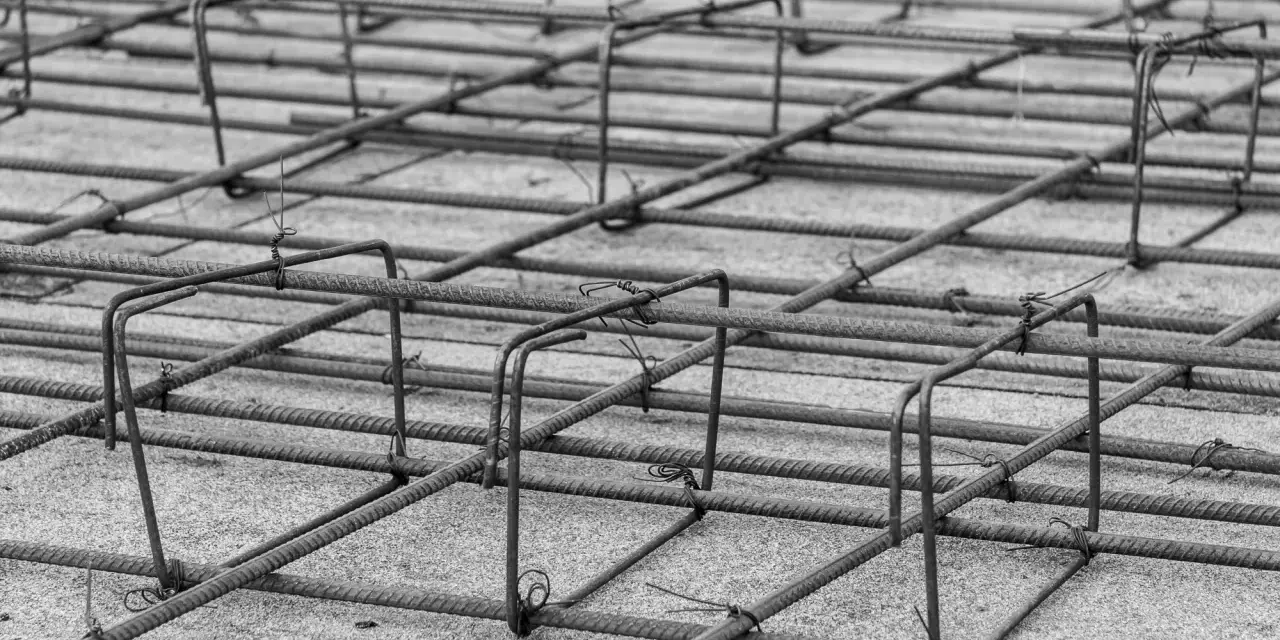

Zbrojenie stropu: Jak prawidłowo ułożyć stal górą i dołem?

Zbrojenie stropu jest kluczowym elementem konstrukcyjnym, który zapewnia jego nośność i trwałość. Wykonuje się je w formie szkieletu ze stalowych prętów, zatapianego w betonie. Podstawowa zasada polega na umieszczeniu stali w strefach, gdzie występują naprężenia rozciągające, których sam beton nie jest w stanie przenieść. Bez odpowiedniego zbrojenia, strop pod wpływem obciążeń po prostu by się zdeformował i popękał. Dlatego tak ważne jest zrozumienie roli i prawidłowego wykonania zarówno zbrojenia dolnego, jak i górnego.

Dlaczego zbrojenie układa się i na dole, i na górze stropu? Klucz do zrozumienia pracy konstrukcji

Strop, podobnie jak każda konstrukcja budowlana, pracuje pod wpływem obciążeń. Kiedy na strop działa siła, na przykład od ciężaru ludzi, mebli czy śniegu na dachu, dochodzi do jego zginania. Beton, z którego wykonany jest strop, jest materiałem o bardzo wysokiej wytrzymałości na ściskanie. Niestety, jego wytrzymałość na rozciąganie jest znikoma. W momencie zginania stropu, jego dolna część jest rozciągana, a górna ściskana. Aby zapobiec pękaniu tej rozciąganej strefy, konieczne jest zastosowanie materiału o wysokiej wytrzymałości na rozciąganie, czyli stali. Stal przejmuje te niekorzystne siły rozciągające, chroniąc beton przed zniszczeniem. Jednakże, zginanie stropu generuje naprężenia nie tylko w środku jego rozpiętości, ale także nad podporami. Tam sytuacja się odwraca to górna część stropu jest rozciągana, a dolna ściskana. Dlatego właśnie konieczne jest zbrojenie zarówno od dołu, jak i od góry.

Beton i stal duet idealny, ale tylko przy właściwej współpracy

Połączenie betonu i stali w jedną, monolityczną całość tworzy materiał o nazwie żelbet. Jest to niezwykle wytrzymały i wszechstronny materiał konstrukcyjny. Kluczem do jego sukcesu jest jednak synergia beton chroni stal przed korozją i ogniem, a stal przejmuje naprężenia rozciągające, których beton nie jest w stanie udźwignąć. Ta idealna współpraca jest możliwa tylko wtedy, gdy stal zostanie umieszczona dokładnie w tych miejscach konstrukcji, gdzie działają siły rozciągające. Nieprawidłowe rozmieszczenie zbrojenia, na przykład zbyt głęboko lub zbyt płytko w betonie, może sprawić, że stal nie będzie w stanie efektywnie przenosić obciążeń, a cały system straci swoją nośność.

Zbrojenie dolne (przęsłowe): Niewidoczna siła nośna w środku pokoju

Zbrojenie dolne, nazywane również przęsłowym, to fundamentalny element konstrukcyjny każdego stropu. Jest ono umieszczane w dolnej części płyty stropowej, dokładnie w środku jej rozpiętości, czyli w tzw. przęśle. Jego głównym zadaniem jest przejmowanie sił rozciągających, które powstają, gdy strop zaczyna się uginać pod wpływem obciążeń. Wyobraźmy sobie prostą belkę podpartą na dwóch końcach jej środek będzie się uginał, a dolna część będzie się rozciągać. Właśnie w tej strefie umieszcza się główne pręty zbrojenia nośnego. Zazwyczaj układa się je równolegle do krótszego boku stropu, ponieważ tam naprężenia są największe. Prostopadle do nich, z mniejszym rozstawem, układane są pręty rozdzielcze. Tworzą one stabilną siatkę, która równomiernie rozkłada obciążenia.

Zbrojenie górne (podporowe): Cichy strażnik zapobiegający pęknięciom nad ścianami

Zbrojenie górne, określane także jako podporowe, pełni równie ważną funkcję, choć często jest mniej widoczne. Jest ono umieszczane w górnej części płyty stropowej, a jego kluczowe zadanie to przejmowanie ujemnych momentów zginających. Dzieje się to przede wszystkim nad miejscami podparcia stropu, czyli nad ścianami nośnymi, belkami czy słupami. W tych miejscach beton w górnej strefie jest rozciągany, co mogłoby prowadzić do powstawania nieestetycznych i niebezpiecznych pęknięć. Zbrojenie górne skutecznie zapobiega temu zjawisku, zapewniając stabilność konstrukcji w tych newralgicznych punktach. Według danych muratordom.pl, dla stropów o rozpiętości przekraczającej 4,5 metra, stosowanie zbrojenia górnego w postaci ciągłej siatki jest absolutnie niezbędne dla bezpieczeństwa.

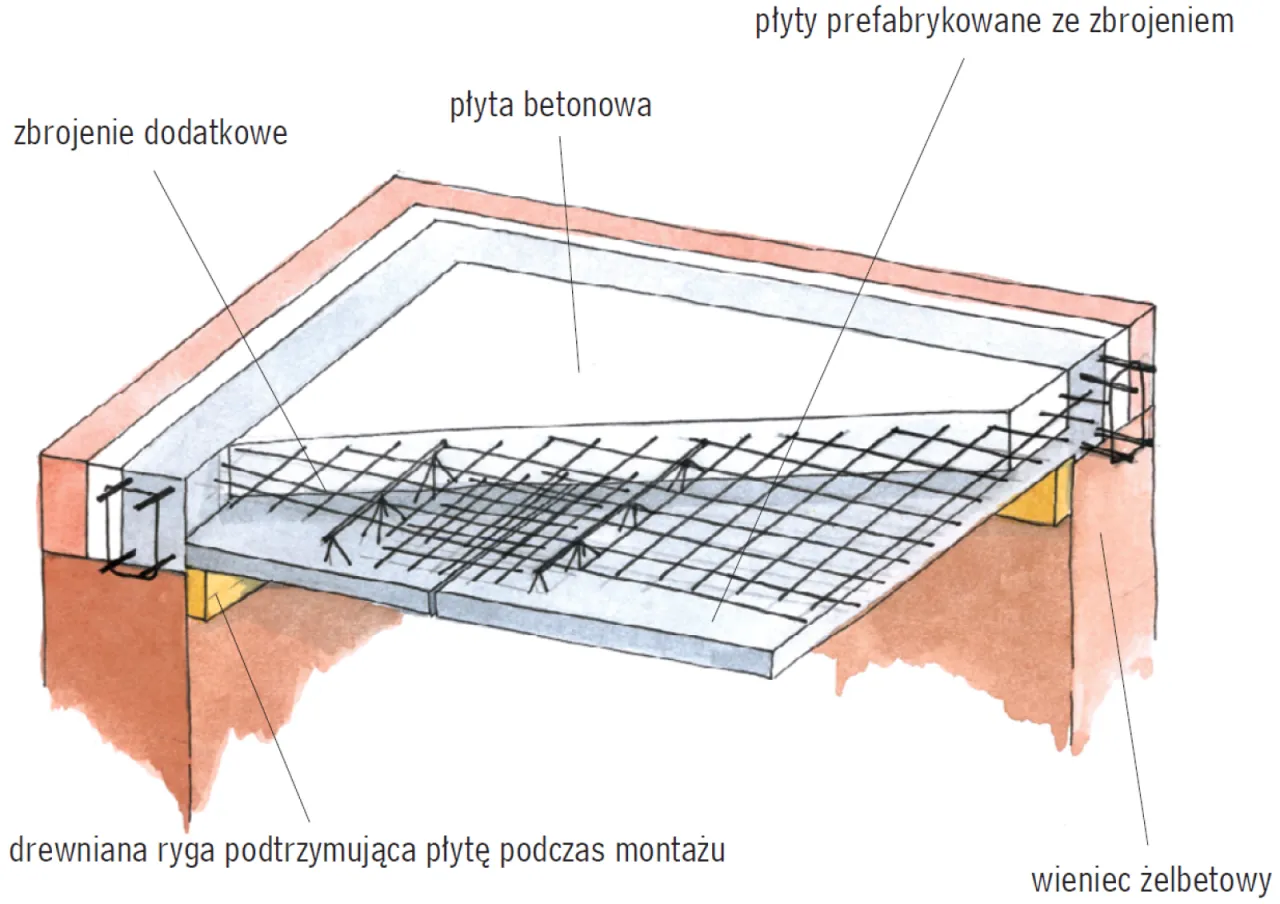

Zbrojenie dołem jak prawidłowo ułożyć fundament nośności Twojego stropu?

Prawidłowe ułożenie zbrojenia dolnego to absolutna podstawa, bez której strop nie będzie spełniał swojej funkcji nośnej. To właśnie ta warstwa stali jest głównym bohaterem w walce z siłami rozciągającymi w środku rozpiętości stropu. Dlatego też, wszelkie prace związane z jej wykonaniem muszą być przeprowadzone z najwyższą starannością i precyzją, zgodnie z wytycznymi zawartymi w projekcie budowlanym.

Dobór stali i średnic prętów głównych co mówi projekt?

Absolutnie kluczowe jest, aby dobór klasy stali oraz średnic prętów zbrojenia dolnego był ściśle zgodny z projektem konstrukcyjnym. Projektant, na podstawie obliczeń wytrzymałościowych, określa, jaki rodzaj stali (np. B500SP) i jakie średnice prętów są potrzebne, aby strop przenosił zakładane obciążenia. Wprowadzanie jakichkolwiek zmian w tym zakresie, na własną rękę, jest niedopuszczalne i może prowadzić do poważnego osłabienia konstrukcji. Zastosowanie cieńszych prętów lub stali niższej klasy może skutkować nadmiernym ugięciem stropu, a w skrajnych przypadkach jego zniszczeniem.

Siatka nośna: Zasady układania prętów głównych i rozdzielczych

Zbrojenie dolne tworzy swoistą siatkę nośną. Pręty główne, które przenoszą największe obciążenia, układa się zazwyczaj równolegle do krótszego boku stropu. Prostopadle do nich, z większym rozstawem, umieszcza się pręty rozdzielcze. Ich zadaniem jest utrzymanie prętów głównych we właściwej pozycji oraz równomierne rozłożenie obciążeń na większej powierzchni. Rozstaw prętów, zarówno głównych, jak i rozdzielczych, jest ściśle określony w projekcie i musi być zachowany. Pręty te należy ze sobą solidnie związać drutem wiązałkowym, aby tworzyły stabilną, jednolitą konstrukcję, która nie przesunie się podczas betonowania.

Otulina betonowa: Jak gruba musi być warstwa ochronna dla stali?

Otulina betonowa to warstwa betonu znajdująca się pomiędzy stalowym prętem a zewnętrzną powierzchnią stropu. Jej rola jest nieoceniona chroni stal przed korozją, która mogłaby doprowadzić do jej osłabienia, a także zapewnia prawidłowe zespolenie zbrojenia z betonem. Zgodnie z ogólnymi wytycznymi, dla stropów żelbetowych otulina powinna mieć grubość zazwyczaj od 2 do 3 centymetrów. Zbyt mała otulina naraża stal na bezpośredni kontakt z wilgocią i tlenem, co przyspiesza rdzewienie. Zbyt duża otulina z kolei może sprawić, że stal nie będzie efektywnie współpracować z betonem, a także może prowadzić do pękania betonu.

Zbrojenie górą sekret stabilności nad podporami krok po kroku

Choć zbrojenie dolne jest odpowiedzialne za przenoszenie głównych sił rozciągających w środku rozpiętości, to zbrojenie górne odgrywa kluczową rolę w zapewnieniu stabilności stropu nad podporami. To właśnie w tych miejscach konstrukcja jest najbardziej narażona na powstawanie pęknięć, dlatego prawidłowe wykonanie zbrojenia górnego jest równie ważne, jak dbałość o zbrojenie dolne.

Gdzie zbrojenie górne jest absolutnie konieczne? Identyfikacja stref podporowych

Zbrojenie górne jest niezbędne wszędzie tam, gdzie strop opiera się na elementach konstrukcyjnych. Dotyczy to przede wszystkim miejsc nad ścianami nośnymi, nad belkami podciągowymi oraz nad słupami. W tych strefach powstają ujemne momenty zginające, które powodują rozciąganie w górnej części stropu. Dodatkowo, jak już wspominałem, dla stropów o rozpiętościach większych niż 4,5 metra, stosowanie zbrojenia górnego w postaci ciągłej siatki jest wymogiem konstrukcyjnym. Pozwala to na równomierne rozłożenie naprężeń i zapobiega koncentracji sił w jednym punkcie.

Długość i poprawne zakotwienie prętów górnych ile stali powinno wychodzić za ścianę?

Kluczowe dla skuteczności zbrojenia górnego jest jego odpowiednie zakotwienie. Pręty zbrojenia górnego nie mogą kończyć się tuż przy krawędzi podpory. Muszą one wystawać poza oś ściany nośnej lub belki na określoną długość, która jest precyzyjnie określona w projekcie konstrukcyjnym. Ta "nadwyżka" pręta pozwala na prawidłowe przeniesienie naprężeń rozciągających na podporę. Zbyt krótkie zakotwienie sprawi, że zbrojenie górne nie będzie w stanie efektywnie przeciwdziałać powstawaniu rys i pęknięć w stropie.

Gotowe siatki podporowe czy indywidualne pręty? Co wybrać i dlaczego?

Na rynku dostępne są zarówno gotowe siatki zbrojeniowe, jak i możliwość układania indywidualnych prętów. Gotowe siatki, często prefabrykowane, mogą przyspieszyć prace i zapewnić większą powtarzalność wymiarów. Są one szczególnie wygodne w przypadku prostych stropów. Jednak w przypadku bardziej skomplikowanych kształtów lub specyficznych wymagań projektowych, układanie indywidualnych prętów może być bardziej elastycznym rozwiązaniem. Wybór między tymi opcjami zależy od projektu, dostępności materiałów, a także od preferencji wykonawcy. Niezależnie od metody, najważniejsze jest, aby efekt końcowy był zgodny z projektem i zapewniał wymaganą nośność.

Praktyczny poradnik: Od czytania projektu do finalnej kontroli zbrojenia

Wykonanie prawidłowego zbrojenia stropu to proces, który wymaga precyzji na każdym etapie. Od momentu, gdy otrzymujemy projekt, aż po ostatnią kontrolę przed zalaniem betonem, każdy krok ma znaczenie. Zrozumienie rysunku technicznego i stosowanie się do wytycznych to podstawa, która gwarantuje bezpieczeństwo i trwałość całej konstrukcji.

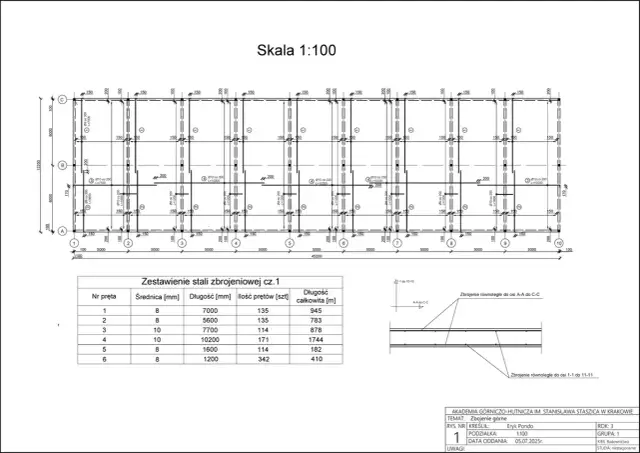

Jak czytać rysunek techniczny zbrojenia? Oznaczenia, które musisz znać

Każdy projekt konstrukcyjny zawiera rysunki zbrojenia, które są swego rodzaju instrukcją obsługi dla wykonawcy. Musimy nauczyć się je czytać. Zazwyczaj oznaczenia zawierają informacje o średnicy pręta (np. ø8, ø10), jego klasie wytrzymałości (np. B500SP), rozstawie w centymetrach (np. 20 cm) oraz długości i sposobie gięcia. Należy również zwrócić uwagę na oznaczenia dotyczące zbrojenia górnego i dolnego, a także na wszelkie dodatkowe uwagi projektanta. Dobra znajomość tych oznaczeń jest kluczowa, aby uniknąć błędów już na etapie planowania rozmieszczenia prętów.

Wiązanie prętów drutem wiązałkowym czy każda siatka musi być sztywno połączona?

Celem wiązania prętów zbrojeniowych drutem wiązałkowym jest utrzymanie ich we właściwej pozycji podczas betonowania. Stalowe pręty, ułożone w odpowiedni sposób, tworzą szkielet, który musi pozostać stabilny, gdy zalejemy go betonem. Nie oznacza to jednak, że każdy punkt styku prętów musi być ze sobą związany. Kluczowe jest, aby siatka zbrojeniowa była spójna i nie miała tendencji do przesuwania się. W miejscach, gdzie pręty krzyżują się lub zazębiają, warto je związać, aby zapewnić stabilność konstrukcji. W praktyce stosuje się różne techniki wiązania, ale zawsze głównym celem jest zachowanie pierwotnego układu zbrojenia.

Podkładki dystansowe mały element, który gwarantuje poprawną grubość otuliny

Wspominałem już o znaczeniu otuliny betonowej. Aby zapewnić jej właściwą grubość, stosuje się specjalne podkładki dystansowe. Są to niewielkie elementy, często wykonane z betonu lub tworzywa sztucznego, potocznie nazywane "grzybkami" lub "krążkami". Układa się je pod prętami zbrojenia, zapewniając stałą odległość między stalą a szalunkiem lub istniejącą konstrukcją. Bez podkładek dystansowych, pręty mogłyby osiąść na deskowaniu, co skutkowałoby zbyt małą otuliną w dolnej części stropu. To z kolei naraża stal na korozję i osłabia całą konstrukcję.

Odbiór zbrojenia przez kierownika budowy: Ostateczna kontrola przed zalaniem betonem

Zanim przystąpimy do betonowania stropu, następuje kluczowy etap odbiór zbrojenia przez kierownika budowy. Jest to obowiązkowa kontrola, która ma na celu sprawdzenie, czy wykonane prace są zgodne z projektem i czy spełniają wszystkie wymogi bezpieczeństwa. Kierownik budowy sprawdza przede wszystkim: zgodność z projektem, prawidłowość średnic i rozstawu prętów, poprawność wykonania zbrojenia górnego i dolnego, a także odpowiednią grubość otuliny betonowej. Dopiero po pozytywnym odbiorze można przystąpić do zalewania stropu betonem. Jest to ostatni moment, aby wyłapać ewentualne błędy i je skorygować.

Tych błędów nie możesz popełnić! Najczęstsze pomyłki przy zbrojeniu stropu

Niestety, w praktyce budowlanej zdarzają się błędy, które mogą mieć bardzo poważne konsekwencje dla bezpieczeństwa i trwałości stropu. Znajomość najczęściej popełnianych pomyłek pozwala nam ich unikać i budować solidne konstrukcje. Oto kilka z nich:

Błąd #1: Całkowity brak lub za krótkie pręty zbrojenia górnego

To jeden z najpoważniejszych błędów, jaki można popełnić przy zbrojeniu stropu. Pominięcie zbrojenia górnego lub zastosowanie zbyt krótkich prętów nad podporami prowadzi do koncentracji naprężeń w tych miejscach. Skutkuje to powstawaniem pęknięć, które mogą być początkiem poważniejszych problemów konstrukcyjnych, a nawet zagrożeniem dla stabilności całego budynku. Zbrojenie górne jest równie ważne jak dolne i nie można go lekceważyć.

Błąd #2: Chodzenie po zbrojeniu i jego deformacja przed betonowaniem

Ułożone zbrojenie jest delikatną konstrukcją, która wymaga ostrożności. Chodzenie po prętach, zwłaszcza w miejscach, gdzie nie ma jeszcze podkładek dystansowych, może prowadzić do ich odkształcenia. Zmienia się wtedy rozstaw prętów, a także ich położenie w przestrzeni stropu. Może to również uszkodzić podkładki dystansowe, co w konsekwencji prowadzi do zmniejszenia otuliny betonowej. Taka deformacja zbrojenia znacząco osłabia jego nośność.

Błąd #3: Zastosowanie brudnej, tłustej lub skorodowanej stali

Stal zbrojeniowa musi być czysta. Tłuszcz, farba, luźna rdza czy inne zanieczyszczenia znacznie pogarszają przyczepność stali do betonu. Beton nie jest w stanie "chwycić" takiej stali, co sprawia, że zbrojenie nie pracuje tak, jak powinno. W efekcie cała konstrukcja jest osłabiona. Przed użyciem stal należy oczyścić, a jeśli jest mocno skorodowana, warto rozważyć jej wymianę na nową. Lekka, powierzchniowa rdza, która powstaje w wyniku normalnego przechowywania, zazwyczaj nie stanowi problemu.

Przeczytaj również: Wiązarka Hilti: Szybkość, Wydajność i Oszczędność na Budowie

Błąd #4: Zbyt mała lub zbyt duża otulina prętów zbrojeniowych

Jak już wielokrotnie podkreślałem, otulina betonowa jest niezwykle ważna. Zbyt mała jej grubość naraża stal na korozję i zmniejsza odporność ogniową stropu. Z kolei zbyt duża otulina może prowadzić do pękania betonu, zwłaszcza w miejscach, gdzie stal jest rozciągana. Może to również osłabić współpracę zbrojenia z betonem, ponieważ beton nie będzie w stanie skutecznie przenieść naprężeń na stal. Dlatego tak ważne jest stosowanie podkładek dystansowych i kontrola ich rozmieszczenia.
