Listwy dystansowe pod zbrojenie to pozornie niewielkie elementy, które odgrywają kluczową rolę w zapewnieniu trwałości i bezpieczeństwa każdej konstrukcji żelbetowej. Ich właściwe zastosowanie gwarantuje uzyskanie odpowiedniej grubości otuliny betonowej, co jest fundamentalne dla ochrony stali zbrojeniowej i prawidłowej współpracy betonu ze zbrojeniem. W tym przewodniku przyjrzymy się bliżej ich znaczeniu, rodzajom oraz zasadom prawidłowego doboru i montażu, aby pomóc Ci podjąć świadome decyzje na każdym etapie budowy.

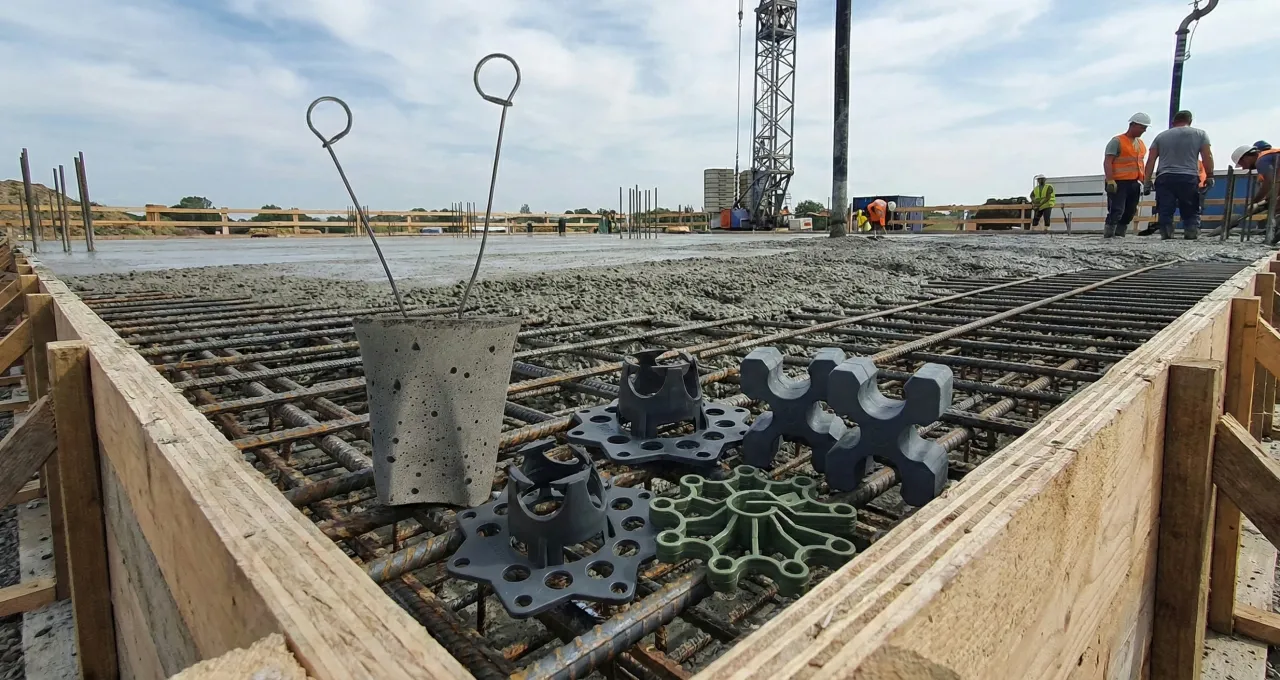

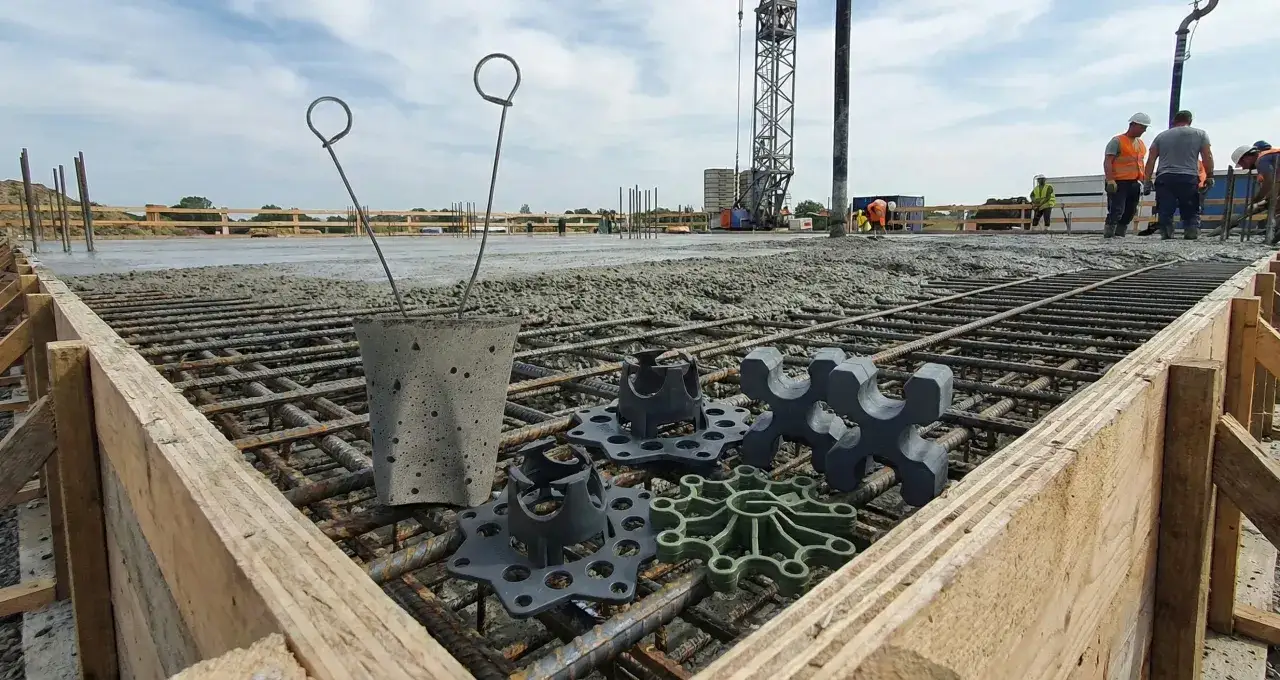

Dlaczego pozornie drobny detal decyduje o żywotności całej konstrukcji? Rola listew dystansowych
Choć listwy dystansowe są niewielkie i często niedoceniane, ich rola w budownictwie żelbetowym jest absolutnie fundamentalna. Bez nich trudno sobie wyobrazić stworzenie konstrukcji, która będzie bezpieczna, trwała i odporna na działanie czynników zewnętrznych przez dziesięciolecia. Ich głównym zadaniem jest zapewnienie stałej i precyzyjnej grubości otuliny betonowej, która otacza stal zbrojeniową. To właśnie ta warstwa betonu jest pierwszym i najważniejszym elementem chroniącym zbrojenie przed degradacją.
Czym jest otulina zbrojenia i dlaczego jej grubość to parametr krytyczny?
Otulina zbrojenia to warstwa betonu znajdująca się pomiędzy zewnętrzną powierzchnią elementu konstrukcyjnego a najbliższą stalową prętami zbrojeniowymi. Jej precyzyjna i stała grubość jest parametrem krytycznym z kilku powodów. Po pierwsze, zapewnia odpowiednią przyczepność betonu do stali, co jest niezbędne do prawidłowego przenoszenia naprężeń i współpracy tych dwóch materiałów. Po drugie, chroni stal przed czynnikami zewnętrznymi. Wreszcie, jej odpowiednia grubość jest warunkiem koniecznym do zapewnienia nośności konstrukcji i zapobiegania jej przedwczesnemu zniszczeniu. Zbyt mała otulina oznacza, że stal jest narażona na uszkodzenia, co może prowadzić do katastrofalnych skutków.
Ochrona przed korozją i ogniem jak listwy dystansowe chronią stal zbrojeniową?
Prawidłowo wykonana otulina betonowa, której grubość zapewniają listwy dystansowe, stanowi skuteczną barierę ochronną dla stali zbrojeniowej. Chroni ją przed wilgocią i agresywnymi substancjami chemicznymi obecnymi w środowisku, które mogą prowadzić do procesu korozji. Korozja stali zbrojeniowej prowadzi do jej pęcznienia, co z kolei powoduje pękanie i odspajanie się betonu. Ponadto, otulina betonowa odgrywa istotną rolę w zwiększaniu odporności ogniowej elementów żelbetowych. W przypadku pożaru, beton izoluje stal, spowalniając proces nagrzewania i zapobiegając utracie jej wytrzymałości przez dłuższy czas.
Stabilność zbrojenia podczas betonowania: klucz do uniknięcia wad konstrukcyjnych
Listwy dystansowe pełnią również niezwykle ważną funkcję stabilizującą. Po ułożeniu zbrojenia, listwy utrzymują je w odpowiedniej pozycji, zapobiegając jego przemieszczaniu się podczas wylewania i zagęszczania mieszanki betonowej. Niestabilne zbrojenie, które przesuwa się podczas betonowania, może prowadzić do wielu wad konstrukcyjnych. Najpoważniejsze z nich to zmniejszenie grubości otuliny w niektórych miejscach, nierównomierne rozłożenie naprężeń w konstrukcji, a nawet ryzyko pęknięcia prętów. W efekcie może to znacząco osłabić całą konstrukcję i skrócić jej żywotność.

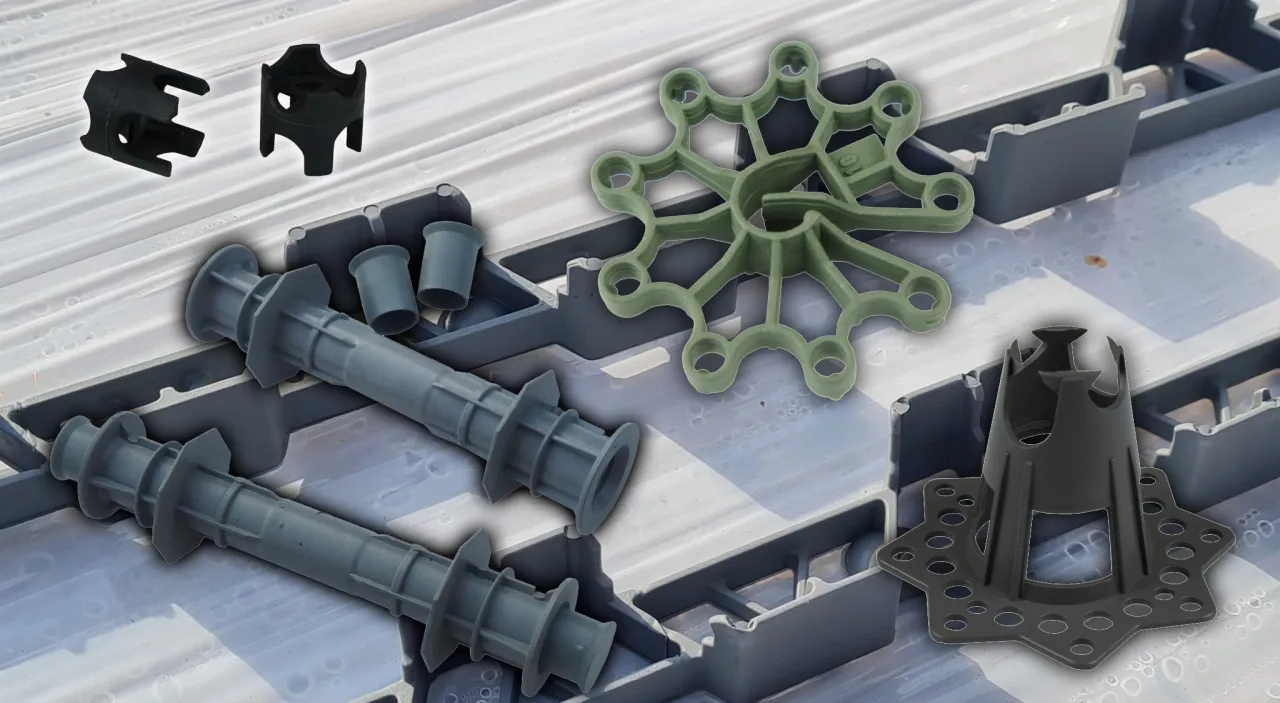

Od plastiku po włóknobeton: Przegląd i charakterystyka dostępnych listew dystansowych
Rynek oferuje szeroki wybór listew dystansowych, które różnią się materiałem wykonania, kształtem i przeznaczeniem. Zrozumienie tych różnic jest kluczowe dla dokonania właściwego wyboru, który zapewni optymalną ochronę zbrojenia i trwałość konstrukcji. Przyjrzyjmy się bliżej najpopularniejszym rozwiązaniom dostępnym na rynku.
Listwy z tworzywa sztucznego (PVC, PP) kiedy są najlepszym i najszybszym wyborem?
Listwy dystansowe wykonane z tworzyw sztucznych, najczęściej polipropylenu (PP) lub PVC, to obecnie najczęściej wybierane rozwiązanie. Ich głównymi zaletami są niska cena, niewielka waga oraz łatwość montażu. Dzięki licznym otworom w ich strukturze, mieszanka betonowa może swobodnie przepływać, co ułatwia jej dokładne otoczenie zbrojenia. Te cechy sprawiają, że są one idealnym wyborem do zbrojenia elementów poziomych, takich jak stropy i płyty fundamentowe, gdzie liczy się szybkość wykonania i ekonomiczne podejście.

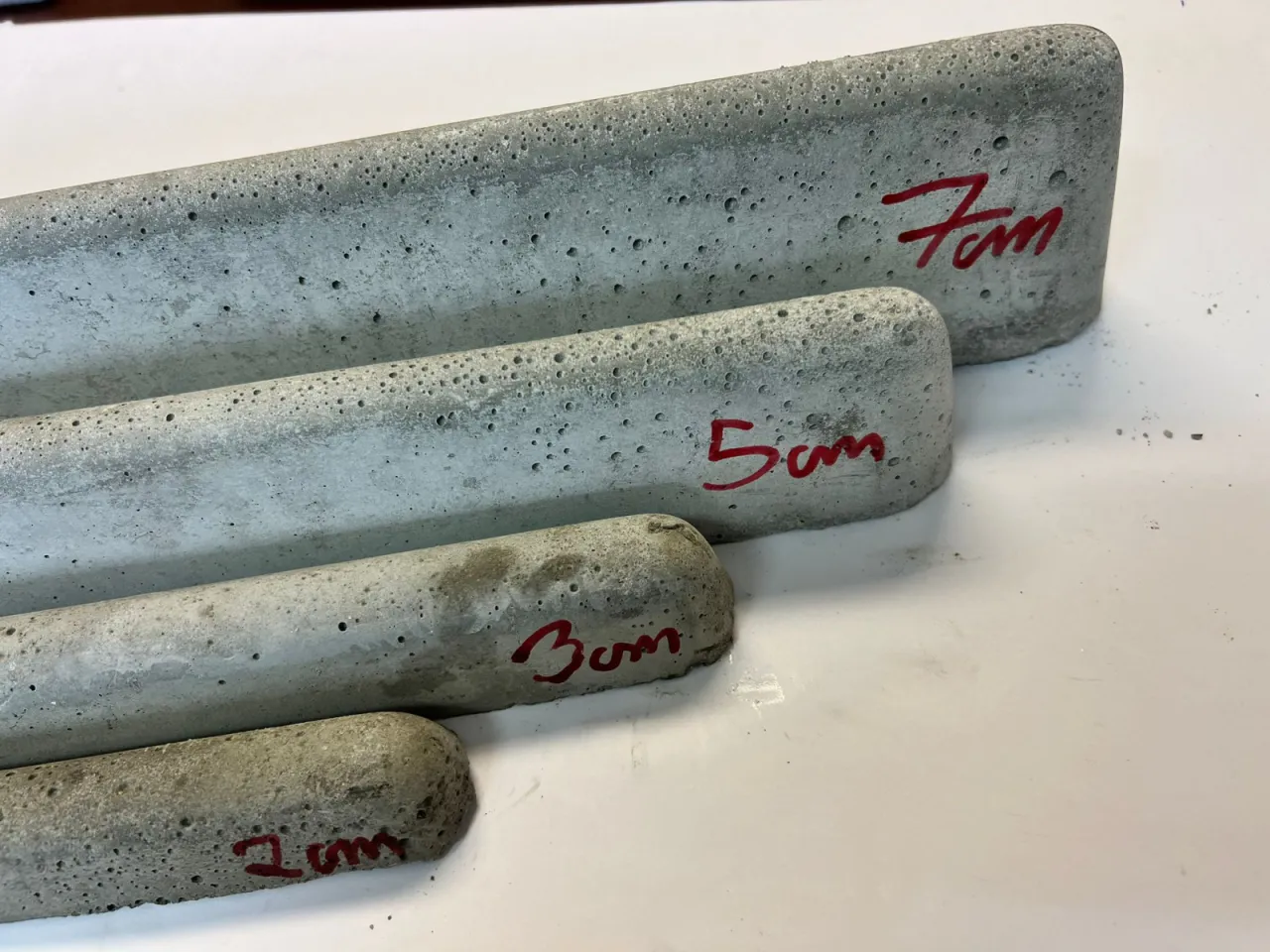

Listwy betonowe niezastąpione przy ciężkich zbrojeniach i w wymagających warunkach
Listwy dystansowe betonowe to rozwiązanie dla najbardziej wymagających zastosowań. Wykonane z wysokiej klasy betonu, często zbrojonego włóknem szklanym lub stalowym drutem, charakteryzują się wyjątkową wytrzymałością na ściskanie, mrozoodpornością i niską nasiąkliwością. Są one niezastąpione w przypadku ciężkich zbrojeń, w masywnych elementach konstrukcyjnych, takich jak fundamenty mostów czy grube płyty fundamentowe, a także wszędzie tam, gdzie ze względów bezpieczeństwa lub specyfiki konstrukcji stosowanie plastiku jest niedopuszczalne. Zapewniają one najwyższy poziom ochrony i stabilności.
Listwy liniowe kontra podkładki punktowe porównanie zastosowań, zalet i wad
Wśród listew dystansowych wyróżniamy dwa główne typy: liniowe i punktowe. Listwy liniowe, o długości od jednego do dwóch metrów, zapewniają ciągłe podparcie dla zbrojenia i znacząco przyspieszają prace montażowe. Występują w różnych formach falistej, prostej czy ażurowej. Z kolei dystanse punktowe, takie jak popularne "gwiazdki", klocki czy kości, służą do punktowego podparcia zbrojenia. Są one często stosowane w zbrojeniu elementów pionowych, takich jak ściany czy słupy, gdzie zapewniają stabilność w pionie. Wybór między nimi zależy od specyfiki zbrojenia i rodzaju elementu konstrukcyjnego, przy czym listwy liniowe są zazwyczaj bardziej efektywne w elementach poziomych, a punkty w pionowych.
Jak dobrać idealne listwy dystansowe do Twojego projektu? Kluczowe kryteria wyboru
Wybór odpowiednich listew dystansowych to proces, który wymaga uwzględnienia kilku kluczowych czynników. Prawidłowy dobór gwarantuje, że zbrojenie będzie odpowiednio chronione, a konstrukcja spełni swoje zadanie przez długie lata. Oto najważniejsze aspekty, które należy wziąć pod uwagę.
Analiza projektu budowlanego i norm jak odczytać wymaganą grubość otuliny (Eurokod 2)?
Pierwszym i najważniejszym krokiem jest dokładna analiza projektu budowlanego. To właśnie w dokumentacji projektowej znajdziesz informacje o wymaganej grubości otuliny betonowej dla poszczególnych elementów konstrukcji. Podstawą do określenia tych wymiarów jest norma PN-EN 1992-1-1, znana jako Eurokod 2. Norma ta precyzuje minimalne grubości otuliny w zależności od klasy ekspozycji środowiskowej i rodzaju elementu. Przykładowo, dla elementów wewnętrznych często stosuje się otulinę o grubości 20-25 mm, podczas gdy dla fundamentów betonowanych bezpośrednio w gruncie może ona wynosić nawet 75 mm.Dobór listew do płyty fundamentowej i stropów jakie rozwiązania sprawdzają się w elementach poziomych?
W przypadku elementów poziomych, takich jak płyty fundamentowe czy stropy, kluczowe jest zapewnienie równomiernego podparcia dla całego zbrojenia. Tutaj doskonale sprawdzają się listwy dystansowe liniowe, wykonane zarówno z tworzywa sztucznego, jak i betonu. Ich ciągła forma zapewnia stabilne podparcie na całej długości, zapobiegając ugięciu zbrojenia pod ciężarem mieszanki betonowej. Wybór między plastikiem a betonem zależy od obciążenia i warunków środowiskowych, przy czym beton jest preferowany w przypadku bardzo ciężkich zbrojeń.
Specyfika zbrojenia ścian i słupów jakie dystanse wybrać do elementów pionowych?
Elementy pionowe, takie jak ściany i słupy, stawiają inne wyzwania przy montażu zbrojenia. W tym przypadku często stosuje się dystanse punktowe, zwane potocznie "gwiazdkami". Ich kształt pozwala na stabilne podparcie prętów zbrojeniowych w pionie, zapobiegając ich przemieszczaniu się pod wpływem ciężaru własnego i wibracji podczas betonowania. Choć nie są to "listwy" w tradycyjnym rozumieniu, pełnią one analogiczną funkcję zapewnienia prawidłowej otuliny.
Wpływ podłoża: jakie listwy stosować na gruncie, chudym betonie, a jakie na izolacji?
Rodzaj podłoża, na którym układane jest zbrojenie, również ma znaczenie przy wyborze listew dystansowych. Przy betonowaniu bezpośrednio na gruncie lub na warstwie chudego betonu, można stosować standardowe listwy plastikowe lub betonowe. Jednak gdy zbrojenie spoczywa na warstwie izolacji, na przykład na styropianie, należy zachować szczególną ostrożność. W takich przypadkach często stosuje się specjalne, szersze podkładki lub listwy, które rozkładają nacisk na większą powierzchnię, zapobiegając uszkodzeniu izolacji. Według danych Perfektbud.pl, kluczowe jest, aby podkładka nie uszkodziła izolacji termicznej ani przeciwwilgociowej.

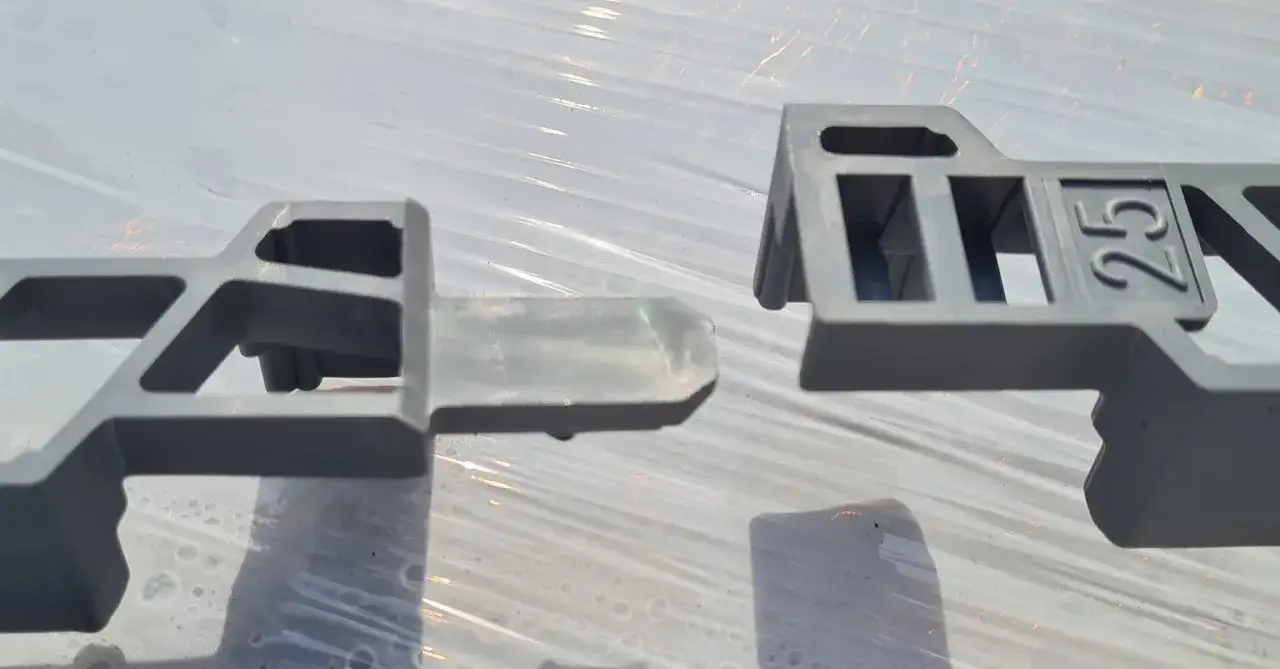

Praktyczny montaż krok po kroku: Jak prawidłowo układać listwy dystansowe?
Nawet najlepsze listwy dystansowe nie spełnią swojej roli, jeśli zostaną nieprawidłowo zamontowane. Prawidłowe rozmieszczenie i stabilizacja to klucz do zapewnienia równomiernej otuliny i stabilności zbrojenia. Oto praktyczne wskazówki, które pomogą Ci uniknąć błędów podczas montażu.
Jak gęsto układać listwy? Zasady prawidłowego rozmieszczenia w elementach poziomych i pionowych.
Zasada jest prosta: im gęściej, tym lepiej, ale z zachowaniem rozsądku i wytycznych projektowych. Zazwyczaj zaleca się rozmieszczenie listew dystansowych w odstępach około 50-75 cm. W elementach poziomych, takich jak stropy i płyty fundamentowe, listwy liniowe układa się wzdłuż głównych kierunków zbrojenia, zapewniając ciągłe podparcie. W elementach pionowych, takich jak ściany i słupy, gdzie stosuje się dystanse punktowe, należy zadbać o równomierne rozmieszczenie podkładek na całej powierzchni zbrojenia, aby zapobiec jego odchyleniom.
Techniki stabilizacji czy i kiedy należy dodatkowo mocować listwy do zbrojenia?
W niektórych sytuacjach, zwłaszcza przy ciężkich zbrojeniach lub na nierównym podłożu, listwy dystansowe mogą wymagać dodatkowego mocowania. Warto je przywiązać drutem wiązałkowym do prętów zbrojeniowych, aby zapobiec ich przesunięciu podczas wylewania betonu. Dotyczy to szczególnie listew liniowych, które mogą się podwijać lub przesuwać pod wpływem nacisku mieszanki betonowej. Dystanse punktowe zazwyczaj są na tyle stabilne, że nie wymagają dodatkowego mocowania, o ile są prawidłowo osadzone na podłożu.
Zapewnienie ciągłości podparcia jak łączyć listwy i układać je w narożnikach?
Podczas układania listew liniowych, często zachodzi potrzeba ich łączenia w dłuższe odcinki. Należy to robić w sposób zapewniający ciągłość podparcia, najlepiej poprzez zazębianie się końców. W narożnikach i na krawędziach elementów konstrukcyjnych listwy należy układać w taki sposób, aby zapewnić równomierną otulinę również w tych newralgicznych miejscach. Czasem wymaga to przycięcia listew lub zastosowania specjalnych kształtek narożnych, aby uzyskać idealne dopasowanie i zapewnić pełną ochronę zbrojenia.
Najczęstsze błędy przy stosowaniu dystansów zbrojeniowych jak ich uniknąć i jakie są ich konsekwencje?
Nawet najlepsze intencje i staranne wykonanie mogą zostać zniweczone przez proste błędy w stosowaniu listew dystansowych. Ich unikanie jest równie ważne, jak prawidłowy dobór i montaż, ponieważ konsekwencje mogą być bardzo poważne dla trwałości całej konstrukcji.
Błąd nr 1: Zbyt rzadkie rozmieszczenie lub niewystarczająca liczba listew.
Jednym z najczęstszych błędów jest zbyt rzadkie rozmieszczenie listew dystansowych lub użycie ich w niewystarczającej ilości. Prowadzi to do sytuacji, w której zbrojenie nie jest odpowiednio podparte i może ugiąć się pod ciężarem mieszanki betonowej. Skutkuje to zmniejszeniem grubości otuliny w niektórych miejscach, a nawet odsłonięciem prętów. W efekcie konstrukcja traci na nośności i staje się bardziej podatna na uszkodzenia.
Błąd nr 2: Niewłaściwy dobór materiału lub wysokości listwy do obciążenia i warunków.
Kolejnym częstym błędem jest niewłaściwy dobór materiału lub wysokości listwy dystansowej. Stosowanie listew plastikowych w miejscach, gdzie wymagana jest wysoka wytrzymałość, lub użycie listew o zbyt małej wysokości, może prowadzić do ich deformacji lub pęknięcia pod obciążeniem. W efekcie zbrojenie może opaść, a otulina nie będzie miała wymaganej grubości, co negatywnie wpłynie na trwałość konstrukcji.
Przeczytaj również: Ile kosztuje antresola? Sprawdź koszty, materiały i porady
Błąd nr 3: Stosowanie prowizorycznych podkładek (cegły, kamienie) i jego katastrofalne skutki.
Absolutnie niedopuszczalne jest stosowanie prowizorycznych podkładek, takich jak kawałki cegieł, kamienie, gruz czy drewno. Choć może się wydawać, że jest to rozwiązanie ekonomiczne, jego skutki są katastrofalne. Takie podkładki są nieregularne, nie zapewniają stałej grubości otuliny, mogą powodować nierównomierne rozłożenie naprężeń w betonie, a także stanowić mostki termiczne i miejsca, gdzie łatwo dochodzi do korozji stali. W żadnym wypadku nie należy stosować takich improwizowanych rozwiązań w budownictwie.
