Jak zamontować zawór bezpieczeństwa? Kluczowe zasady i błędy

Zawór bezpieczeństwa to jeden z tych elementów instalacji, o których często zapominamy, dopóki nie zaczną sprawiać problemów. A przecież to właśnie on stanowi kluczową barierę ochronną przed niebezpiecznym wzrostem ciśnienia w systemach grzewczych i ciepłej wody użytkowej. Jego prawidłowy montaż to nie tylko kwestia zgodności z przepisami, ale przede wszystkim gwarancja bezpieczeństwa dla Ciebie, Twojej rodziny i Twojego domu. W tym artykule przeprowadzę Cię przez wszystkie kluczowe aspekty tego, jak zamontować zawór bezpieczeństwa, aby działał bez zarzutu i skutecznie chronił Twoją instalację.

Pozycja montażu zaworu bezpieczeństwa: Dlaczego jeden błąd może kosztować Cię bardzo wiele?

Zawór bezpieczeństwa to cichy strażnik Twojej instalacji. Jego głównym zadaniem jest ochrona systemu przed nadmiernym wzrostem ciśnienia, które może wynikać z różnych przyczyn od przegrzania kotła, przez awarię termostatu, po rozszerzalność cieplną wody w zamkniętym obiegu. Bez sprawnego zaworu bezpieczeństwa, wzrost ciśnienia może prowadzić do poważnych uszkodzeń, takich jak pęknięcie rur, uszkodzenie kotła czy bojlera, a w skrajnych przypadkach nawet do wybuchu. To właśnie dlatego jego rola jest nie do przecenienia.

Nieprawidłowy montaż zaworu bezpieczeństwa, nawet pozornie niewielki błąd, może skutkować jego wadliwym działaniem. Może to oznaczać zatory, opóźnioną reakcję na wzrost ciśnienia, a w konsekwencji nieszczelności, uszkodzenia urządzeń, a nawet zagrożenie dla bezpieczeństwa użytkowników. Wyobraź sobie sytuację, w której zawór nie otwiera się w odpowiednim momencie skutki mogą być katastrofalne. Dlatego tak ważne jest, aby przykładać najwyższą wagę do prawidłowej instalacji tego elementu.

Pionowo czy poziomo? Ostateczne rozstrzygnięcie dylematu instalatora

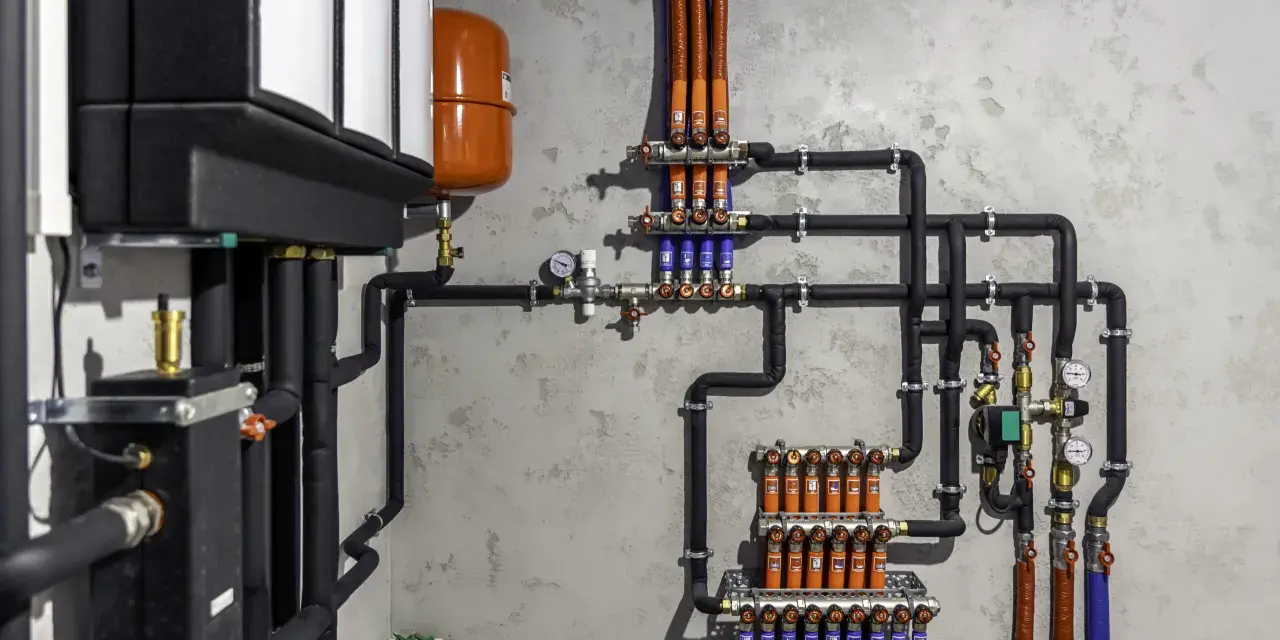

Złotą zasadą, którą należy stosować przy montażu większości zaworów bezpieczeństwa, jest instalacja w pozycji pionowej. Oznacza to, że oś sprężyny zaworu musi być ustawiona pionowo, a sam zawór powinien znajdować się nad korpusem. Taka orientacja jest kluczowa dla prawidłowego działania mechanizmu sprężynowego. Zapobiega ona również gromadzeniu się zanieczyszczeń, które mogłyby zablokować wewnętrzne elementy zaworu, uniemożliwiając jego zadziałanie w krytycznym momencie. Dodatkowo, wylot zaworu powinien być skierowany w dół, co ułatwia swobodny odpływ wody.

Montaż poziomy zaworu bezpieczeństwa jest generalnie odradzany. Choć niektórzy producenci dopuszczają taką możliwość dla specyficznych modeli (zawsze należy dokładnie sprawdzić instrukcję producenta!), to w większości przypadków taka orientacja może prowadzić do nieprawidłowej pracy mechanizmu, powstawania zatorów i opóźnionej reakcji na niebezpieczny wzrost ciśnienia. Ignorowanie tej zasady znacząco zwiększa ryzyko awarii i obniża poziom bezpieczeństwa instalacji.

Gdzie dokładnie zamontować zawór? Kluczowe lokalizacje w Twojej instalacji

Prawidłowe umiejscowienie zaworu bezpieczeństwa jest równie ważne, co jego orientacja. W instalacjach ciepłej wody użytkowej (C.W.U.), na przykład w przypadku bojlerów czy podgrzewaczy wody, zawór bezpieczeństwa montuje się na przewodzie doprowadzającym zimną wodę do zbiornika. Z kolei w instalacjach centralnego ogrzewania (C.O.) w układzie zamkniętym, zawór ten powinien być zainstalowany jak najbliżej źródła ciepła, czyli kotła, i to na przewodzie zasilającym.

Absolutnie kluczowe jest, aby między zabezpieczanym urządzeniem (kotłem, bojlerem) a zaworem bezpieczeństwa nie znajdowała się żadna armatura odcinająca! Oznacza to bezwzględny zakaz instalowania zaworów kulowych, filtrów czy zaworów zwrotnych w tym miejscu. Każdy taki element mógłby potencjalnie uniemożliwić zadziałanie zaworu bezpieczeństwa w sytuacji awaryjnej, co jest niedopuszczalne z punktu widzenia bezpieczeństwa. Pamiętaj również, że średnica rury doprowadzającej wodę do zaworu nie może być mniejsza niż średnica jego wlotu, aby uniknąć niepotrzebnego przewężenia.

Praktyczny przewodnik montażu krok po kroku

1. Weryfikacja kierunku przepływu na korpusie zaworu: Zanim przystąpisz do montażu, dokładnie obejrzyj korpus zaworu. Znajdziesz tam zazwyczaj strzałkę, która jednoznacznie wskazuje prawidłowy kierunek przepływu wody przez zawór. Montaż niezgodny z tą strzałką uniemożliwi jego poprawne działanie.

2. Zapewnienie odpowiedniej średnicy rur przyłączeniowych: Bardzo ważnym aspektem jest to, aby średnica rury doprowadzającej wodę do zaworu bezpieczeństwa nie była mniejsza niż średnica jego wlotu. Zastosowanie mniejszej średnicy stworzyłoby tzw. przewężenie, które mogłoby ograniczyć przepływ wody w momencie otwarcia zaworu, tym samym zmniejszając jego skuteczność.

3. Prawidłowe uszczelnienie połączeń gwintowanych: Aby zapobiec ewentualnym wyciekom, wszystkie połączenia gwintowane muszą być starannie uszczelnione. Do tego celu zazwyczaj stosuje się taśmę teflonową (PTFE) lub pakuły z pastą uszczelniającą. Upewnij się, że gwinty są czyste i nieuszkodzone przed nałożeniem uszczelnienia.

4. Instalacja rury wyrzutowej: jak zrobić to bezpiecznie?: Rura odprowadzająca wodę z zaworu bezpieczeństwa, nazywana rurą wyrzutową, musi mieć zapewniony swobodny wypływ. Oznacza to, że nie może być w żaden sposób zablokowana ani podłączona do systemu kanalizacyjnego w sposób, który mógłby spowodować cofanie się wody. Koniec tej rury powinien być widoczny, aby można było łatwo zauważyć ewentualny wyciek lub sygnał zadziałania zaworu. Zapewnia to nie tylko bezpieczeństwo, ale także pozwala na szybką identyfikację problemu.

5 najczęstszych i najbardziej kosztownych błędów przy montażu zaworu bezpieczeństwa

Błąd #1: Instalacja zaworu odcinającego przed zaworem bezpieczeństwa

Jest to jeden z najpoważniejszych błędów, ponieważ całkowicie uniemożliwia zadziałanie zaworu bezpieczeństwa. Jeśli pomiędzy źródłem ciepła a zaworem bezpieczeństwa znajdzie się jakikolwiek zawór kulowy czy inny element odcinający, w sytuacji awaryjnej nie będzie on w stanie odprowadzić nadmiaru ciśnienia. Ryzyko poważnej awarii lub nawet eksplozji jest w tym przypadku ekstremalnie wysokie.

Błąd #2: Montaż w pozycji odwróconej lub poziomej (gdy niedozwolone)

Jak już wspomnieliśmy, większość zaworów bezpieczeństwa wymaga montażu pionowego. Instalacja w pozycji odwróconej lub poziomej (jeśli nie jest to model dopuszczający taką orientację) może prowadzić do blokowania mechanizmu sprężynowego przez zanieczyszczenia lub wodę, a także do opóźnionej reakcji zaworu. Skutkuje to nieprawidłowym działaniem i obniżeniem poziomu bezpieczeństwa.

Błąd #3: Zastosowanie zbyt małej średnicy rur ("przewężenie")

Przewężenie rur przyłączeniowych, czyli zastosowanie rury o mniejszej średnicy niż wlot zaworu bezpieczeństwa, stanowi poważne ograniczenie dla przepływu wody. W sytuacji awaryjnej, gdy zawór musi szybko odprowadzić dużą ilość wody, takie przewężenie może okazać się niewystarczające, aby skutecznie obniżyć ciśnienie w instalacji, co zwiększa ryzyko uszkodzenia systemu.

Błąd #4: Brak lub nieprawidłowy montaż rury odprowadzającej

Rura wyrzutowa jest niezbędna do bezpiecznego odprowadzenia gorącej wody pod ciśnieniem z zaworu bezpieczeństwa. Jej brak lub nieprawidłowy montaż (np. skierowanie w miejsce, gdzie może spowodować poparzenia lub uszkodzenia) stwarza ryzyko dla otoczenia. Dodatkowo, niewidoczny koniec rury uniemożliwia szybkie zorientowanie się, że zawór zadziałał.

Przeczytaj również: Zawory do C.O.: Jak wybrać najlepsze dla oszczędności i komfortu?

Błąd #5: Zignorowanie zaleceń producenta urządzenia i samego zaworu

Każdy producent kotła, bojlera oraz samego zaworu bezpieczeństwa dostarcza szczegółowe instrukcje montażu i użytkowania. Ignorowanie tych zaleceń, które często uwzględniają specyfikę danego urządzenia lub modelu zaworu, może prowadzić do nieprawidłowego działania, utraty gwarancji, a co najważniejsze do obniżenia poziomu bezpieczeństwa całej instalacji.

Specyfika montażu w zależności od źródła ciepła

Choć podstawowe zasady montażu zaworu bezpieczeństwa są uniwersalne, istnieją pewne specyficzne aspekty, na które warto zwrócić uwagę w zależności od rodzaju źródła ciepła w Twoim domu.

• Zawór bezpieczeństwa przy kotle na paliwo stałe: o czym pamiętać? Kotły na paliwo stałe charakteryzują się potencjalnie szybszym wzrostem ciśnienia, zwłaszcza w przypadku awarii zasilania lub błędów w eksploatacji. W takich instalacjach kluczowe jest stosowanie zaworów bezpieczeństwa o odpowiednio dobranym ciśnieniu otwarcia oraz często stosowanie kompletnych grup bezpieczeństwa, które integrują zawór z manometrem i odpowietrznikiem.

• Zabezpieczenie instalacji z kotłem gazowym lub elektrycznym: Kotły gazowe i elektryczne zazwyczaj zapewniają bardziej stabilną pracę i mniejsze ryzyko gwałtownych skoków ciśnienia. Niemniej jednak, rola zaworu bezpieczeństwa pozostaje równie krytyczna. Montaż musi być wykonany zgodnie z normami, a sam zawór dobrany do parametrów instalacji.

• Grupa bezpieczeństwa: kiedy gotowe rozwiązanie jest najlepszym wyborem? Grupa bezpieczeństwa to kompaktowy moduł, który zazwyczaj zawiera zawór bezpieczeństwa, manometr do monitorowania ciśnienia oraz odpowietrznik. W zamkniętych układach centralnego ogrzewania, gdzie ryzyko wzrostu ciśnienia jest większe, zastosowanie gotowej grupy bezpieczeństwa jest często zalecane lub wręcz wymagane przez przepisy. Ułatwia to montaż i zapewnia kompleksową ochronę.

Prawidłowy montaż to nie wszystko: Jak i kiedy kontrolować sprawność zaworu?

Nawet najbardziej precyzyjny montaż nie gwarantuje wiecznej sprawności zaworu bezpieczeństwa. Podobnie jak inne elementy instalacji, wymaga on regularnej kontroli, aby mieć pewność, że zadziała w krytycznej sytuacji. Zaleca się przeprowadzanie takiej kontroli co najmniej raz na 6 miesięcy.

• Prosty test, który wykonasz samodzielnie w 30 sekund: Większość zaworów bezpieczeństwa posiada mały, wystający element (często w formie dźwigienki lub pokrętła), który umożliwia ręczne podniesienie grzybka zaworu. Delikatne pociągnięcie lub naciśnięcie tego elementu powinno spowodować wypłynięcie niewielkiej ilości wody. Jeśli zawór działa płynnie i woda wypływa, oznacza to, że mechanizm nie jest zablokowany. Po teście upewnij się, że zawór zamknął się prawidłowo i nie kapie.

• Co oznacza kapiąca woda z zaworu i kiedy należy go wymienić?: Sporadyczne, pojedyncze krople wody wydobywające się z zaworu bezpieczeństwa po jego zadziałaniu lub w wyniku zmian temperatury w instalacji mogą być zjawiskiem normalnym (wynikającym z rozszerzalności cieplnej wody). Jednak ciągłe kapanie lub wyraźny strumień wody świadczy o problemie. Może to być oznaka uszkodzenia uszczelki, zanieczyszczenia mechanizmu zaworu lub po prostu zbyt wysokiego ciśnienia w instalacji. W większości takich przypadków konieczna jest wymiana zaworu bezpieczeństwa.
