Wybór odpowiedniej średnicy rury do gazu ziemnego to decyzja o fundamentalnym znaczeniu dla bezpieczeństwa i efektywności każdej instalacji. Choć na pierwszy rzut oka może wydawać się to prostym zadaniem, rzeczywistość jest znacznie bardziej złożona. Artykuł ten w przystępny sposób wyjaśni, od czego zależy prawidłowy dobór przewodów gazowych, dlaczego samodzielne podejmowanie tych decyzji jest niemożliwe i niebezpieczne, oraz jakie przepisy regulują tę kwestię w Polsce. Zrozumienie tych aspektów jest kluczowe dla każdego, kto planuje budowę lub modernizację instalacji gazowej w swoim domu.
Dobór średnicy rury gazowej to złożony proces wymagający projektu i uprawnień
- Ostateczną średnicę rur gazowych określa wyłącznie uprawniony projektant.
- Kluczowe czynniki to sumaryczne zapotrzebowanie na gaz, długość instalacji i dopuszczalny spadek ciśnienia.
- Samodzielny dobór średnicy jest niezgodny z prawem i niebezpieczny.
- W Polsce stosuje się głównie rury stalowe i miedziane, a na zewnątrz budynku PE.
- Przepisy dotyczące instalacji gazowych reguluje Rozporządzenie Ministra Infrastruktury.
Dlaczego właściwa średnica rury gazowej to fundament bezpieczeństwa i wydajności?
Prawidłowa średnica rury gazowej to absolutny fundament bezpieczeństwa i wydajności całej instalacji. Nie jest to kwestia estetyki czy wygody, a bezpośredni wpływ na to, czy gaz będzie płynął do urządzeń w odpowiedniej ilości i pod właściwym ciśnieniem. Niewłaściwy dobór może prowadzić do szeregu problemów, od nieefektywnego działania urządzeń, przez zwiększone zużycie paliwa, aż po realne zagrożenie dla życia i zdrowia użytkowników. Dlatego tak ważne jest, aby podejść do tego zagadnienia z należytą powagą i wiedzą specjalistyczną.
Za mała średnica czym grozi i jakie problemy generuje?
Zastosowanie rur o zbyt małej średnicy to prosta droga do kłopotów. Przede wszystkim, może to skutkować niewystarczającym dopływem gazu do urządzeń takich jak kocioł grzewczy czy kuchenka. Objawia się to niestabilnym płomieniem, spadkiem mocy grzewczej, a nawet samoczynnym wyłączaniem się urządzeń. Co gorsza, niedobór gazu może prowadzić do niepełnego spalania. Proces ten generuje niebezpieczny tlenek węgla (CO), który jest bezwonny i bezbarwny, a jego obecność w pomieszczeniach może mieć tragiczne skutki. Ponadto, instalacja z rurami o zbyt małej średnicy jest po prostu mniej efektywna energetycznie, co przekłada się na wyższe rachunki.
Za duża średnica czy większe zawsze znaczy lepsze i jakie są tego koszty?
Wiele osób może myśleć, że większa średnica rury to zawsze lepsze rozwiązanie, bo "więcej gazu popłynie". Nic bardziej mylnego. Choć zbyt duża średnica rury nie jest tak bezpośrednio niebezpieczna jak zbyt mała, nie oznacza to, że jest optymalna. Wręcz przeciwnie, wiąże się z pewnymi wadami. Przede wszystkim, niepotrzebnie zwiększa koszty zarówno materiałów, jak i samego montażu. Rury o większych średnicach są droższe, a ich instalacja może być bardziej pracochłonna. Ponadto, większa objętość gazu w instalacji może wydłużać czas potrzebny na jej odpowietrzenie po ewentualnych pracach. Celem jest zawsze znalezienie optymalnego rozmiaru, który zapewni bezpieczny i efektywny przepływ gazu, a nie maksymalny możliwy.
Od czego zależy średnica rury w Twojej instalacji gazowej? Kluczowe czynniki
Dobór odpowiedniej średnicy rury gazowej to złożony proces inżynierski, który opiera się na precyzyjnych obliczeniach. Nie jest to coś, co można oszacować "na oko" czy na podstawie domysłów. Projektant instalacji gazowej bierze pod uwagę szereg kluczowych parametrów, które wspólnie determinują, jaka średnica będzie optymalna dla danego budynku i planowanych odbiorników gazu. Zrozumienie tych czynników pozwala docenić rolę profesjonalnego projektanta.
Krok 1: Suma mocy urządzeń czyli ile gazu potrzebuje Twój dom?
Pierwszym i fundamentalnym krokiem w procesie projektowania instalacji gazowej jest określenie sumarycznego zapotrzebowania na gaz. Oznacza to zsumowanie mocy wszystkich urządzeń gazowych, które będą podłączone do instalacji. Mowa tu o kotle centralnego ogrzewania, podgrzewaczu wody użytkowej (bojlerze), kuchence gazowej, a także ewentualnych dodatkowych odbiornikach, takich jak kominek gazowy czy grill gazowy. Im większa łączna moc tych urządzeń, tym większy przepływ gazu jest potrzebny w danym momencie. To z kolei bezpośrednio przekłada się na konieczność zastosowania rur o odpowiednio większej średnicy, aby zapewnić niezakłócone dostarczanie paliwa.
Krok 2: Długość i układ instalacji dlaczego każdy metr ma znaczenie dla ciśnienia?
Kolejnym niezwykle istotnym czynnikiem jest długość oraz układ całej instalacji gazowej. Im dłuższa jest trasa prowadząca od głównego kurka gazowego lub gazomierza do najdalszego punktu odbioru gazu (np. kotła na poddaszu), tym większe opory przepływu napotyka gaz. Te opory powodują naturalny spadek ciśnienia wzdłuż rurociągu. Aby zapewnić, że na końcu instalacji ciśnienie będzie wystarczające do prawidłowego działania urządzeń, często konieczne jest zastosowanie rur o większej średnicy na dłuższych odcinkach. Projektant musi uwzględnić te straty ciśnienia, aby spełnić wymagania techniczne i prawne dotyczące minimalnego ciśnienia gazu na wejściu do każdego urządzenia.
Krok 3: Straty miejscowe ukryty wróg, czyli opory na kolankach i trójnikach.
Oprócz strat ciśnienia wynikających z długości rur, projektant musi brać pod uwagę tzw. straty miejscowe. Są to dodatkowe opory przepływu, które powstają w miejscach, gdzie gaz napotyka na przeszkody lub zmiany kierunku. Mowa tu o każdym kolanku, trójniku, zwężce, zaworze czy innym elemencie armatury. Każde takie "zagłębienie" w idealnie prostym przepływie generuje dodatkowe turbulencje i spadek energii. Im więcej takich elementów znajduje się na trasie instalacji, tym większe są sumaryczne straty miejscowe. Projektant musi je precyzyjnie obliczyć i uwzględnić w całościowych obliczeniach spadku ciśnienia, co może wpłynąć na konieczność zastosowania rur o większej średnicy, aby zrekompensować te dodatkowe opory.
Jak w praktyce dobiera się średnicę rur do gazu? Rola projektu i uprawnień
W Polsce proces doboru średnic rur gazowych jest ściśle określony przez prawo i wymaga profesjonalnego podejścia. Nie jest to obszar, w którym można działać na własną rękę. Kluczową rolę odgrywa tutaj posiadanie odpowiednich uprawnień oraz sporządzenie profesjonalnego projektu instalacji gazowej.
Dlaczego nie możesz samodzielnie wybrać średnicy? Obowiązek posiadania projektu instalacji.
Podkreślam to z pełną odpowiedzialnością: samodzielny dobór średnicy rur gazowych jest w Polsce nielegalny i skrajnie niebezpieczny. Każda nowa instalacja gazowa, a także jej znacząca modernizacja, musi być wykonana na podstawie projektu budowlanego. Jest to wymóg prawny, wynikający między innymi z Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Brak takiego projektu oraz próba samodzielnego ustalenia średnic rur naraża inwestora na konsekwencje prawne, kary finansowe, a przede wszystkim stwarza śmiertelne zagrożenie dla mieszkańców poprzez ryzyko wycieku gazu, pożaru czy wybuchu.
Kto jest uprawniony do wykonania projektu Twojej instalacji gazowej?
Aby mieć pewność, że Twoja instalacja gazowa będzie bezpieczna i zgodna z prawem, jej projekt musi zostać wykonany przez osobę posiadającą odpowiednie uprawnienia budowlane. Mówimy tu o specjalistach z zakresu sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, wodociągowych i kanalizacyjnych. Tylko tacy inżynierowie posiadają niezbędną wiedzę teoretyczną i praktyczną, a także dostęp do specjalistycznych narzędzi obliczeniowych, aby prawidłowo zaprojektować instalację gazową, w tym precyzyjnie dobrać średnice poszczególnych odcinków rur, uwzględniając wszystkie wymienione wcześniej czynniki.
Jak wyglądają przykładowe obliczenia? Zrozum pracę projektanta.
Praca projektanta instalacji gazowej polega na wykonaniu szeregu precyzyjnych obliczeń. Korzysta on ze specjalistycznych norm, tabel, nomogramów oraz oprogramowania komputerowego. Na podstawie danych dotyczących zapotrzebowania na gaz, długości i układu instalacji, strat miejscowych oraz dopuszczalnych spadków ciśnienia, projektant jest w stanie dokładnie dobrać średnice poszczególnych odcinków rur. Proces ten gwarantuje, że gaz będzie płynął z odpowiednim ciśnieniem do każdego urządzenia, zapewniając jego bezpieczne i efektywne działanie. Są to złożone obliczenia, które wymagają specjalistycznej wiedzy i doświadczenia.
Stal czy miedź? Porównanie materiałów na przewody gazowe w domu jednorodzinnym
Wewnętrzne instalacje gazowe w domach jednorodzinnych w Polsce najczęściej wykonuje się z dwóch podstawowych materiałów: stali oraz miedzi. Każdy z nich ma swoje specyficzne właściwości, zalety i wady, które wpływają na wybór konkretnego rozwiązania w danym projekcie. Warto znać te różnice, aby lepiej zrozumieć decyzje podejmowane przez projektanta i wykonawcę.
Rury stalowe tradycyjne rozwiązanie, jego wady i zalety.
Rury stalowe, zarówno bezszwowe, jak i te ze szwem przewodowym, to tradycyjny i sprawdzony materiał stosowany w instalacjach gazowych od lat. Ich główną zaletą jest duża wytrzymałość mechaniczna i odporność na uszkodzenia zewnętrzne, co czyni je solidnym wyborem. Niestety, stal jest podatna na korozję, dlatego wymaga odpowiedniego zabezpieczenia antykorozyjnego, zwłaszcza w miejscach narażonych na wilgoć. Łączenie rur stalowych odbywa się zazwyczaj przez spawanie lub za pomocą złączek gwintowanych, co jest procesem bardziej pracochłonnym i może wpływać na estetykę instalacji w porównaniu do innych materiałów.

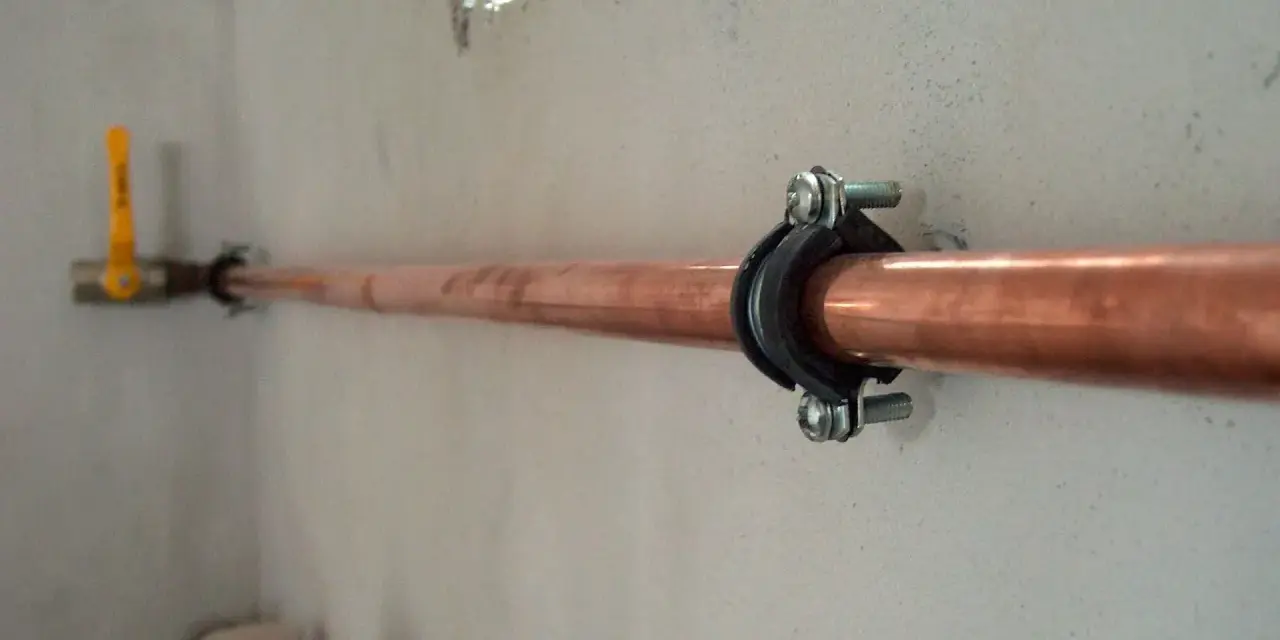

Rury miedziane kiedy warto w nie zainwestować i o czym pamiętać?
Rury miedziane, zwłaszcza te twarde, to coraz popularniejszy wybór w nowoczesnych instalacjach gazowych. Ich niewątpliwą zaletą jest estetyczny wygląd oraz wysoka odporność na korozję. Montaż rur miedzianych jest zazwyczaj szybszy i prostszy, ponieważ łączy się je metodą lutowania twardego lub zaprasowywania. Należy jednak pamiętać, że miedź jest materiałem droższym od stali i bardziej podatnym na uszkodzenia mechaniczne, dlatego wymaga starannego prowadzenia instalacji i ochrony przed uderzeniami. Specyficzne wymagania dotyczące łączenia i prowadzenia instalacji miedzianej również należy uwzględnić.
Rury z tworzywa (PE) gdzie można je stosować w instalacji gazowej?
Rury z polietylenu (PE) są materiałem powszechnie stosowanym w instalacjach gazowych, jednak ich zastosowanie w domach jednorodzinnych jest ograniczone do konkretnych odcinków. Rury PE są przeznaczone głównie do prowadzenia instalacji pod ziemią. Oznacza to, że najczęściej spotkamy je na odcinku od skrzynki gazowej zlokalizowanej w ogrodzeniu lub na granicy działki, aż do ściany budynku, gdzie następuje przejście na instalację wewnętrzną wykonaną ze stali lub miedzi. Nie stosuje się ich do prowadzenia instalacji wewnątrz pomieszczeń mieszkalnych.
Najczęstsze błędy przy budowie instalacji gazowej i jak ich uniknąć
Budowa instalacji gazowej to zadanie wymagające precyzji i wiedzy. Niestety, w praktyce często spotyka się błędy, które mogą mieć poważne konsekwencje. Świadomość tych najczęstszych pułapek jest kluczowa, aby zapewnić bezpieczeństwo i zgodność z obowiązującymi przepisami.
Błąd nr 1: Dobór średnicy "na oko" bez projektu.
To zdecydowanie najpoważniejszy i najczęściej popełniany błąd. Polega na próbie samodzielnego ustalenia średnic rur gazowych bez wykonania profesjonalnego projektu. Jak już wielokrotnie podkreślałem, jest to nie tylko niezgodne z prawem, ale przede wszystkim stwarza bezpośrednie zagrożenie dla życia i zdrowia mieszkańców. Taka instalacja może działać nieprawidłowo, prowadzić do wycieków gazu, a w skrajnych przypadkach do tragedii. Zawsze należy zlecić wykonanie projektu instalacji gazowej uprawnionemu specjaliście.
Błąd nr 2: Stosowanie niecertyfikowanych materiałów i armatury.
Kolejnym poważnym błędem jest stosowanie materiałów i elementów armatury, które nie posiadają odpowiednich certyfikatów i atestów dopuszczających je do użytku w instalacjach gazowych. Na rynku dostępne są produkty, które mogą wyglądać podobnie do tych przeznaczonych do gazu, ale nie spełniają norm bezpieczeństwa. Ich użycie zwiększa ryzyko nieszczelności, awarii i pożaru. Zawsze należy wybierać produkty renomowanych producentów, które są wyraźnie oznaczone jako przeznaczone do instalacji gazowych i posiadają wymagane certyfikaty.
Przeczytaj również: Jaki kabel do przyłącza 12 kW? Wybór, przekrój, YKY vs YAKY
Błąd nr 3: Samodzielne przeróbki i modernizacje istniejącej instalacji.
Wiele osób popełnia błąd, myśląc, że drobne przeróbki istniejącej instalacji gazowej można wykonać samodzielnie. Nawet pozornie proste czynności, takie jak przeniesienie kuchenki gazowej, podłączenie nowego urządzenia czy zmiana lokalizacji punktu poboru gazu, wymagają konsultacji z projektantem. Często konieczne jest sporządzenie nowego projektu, a następnie odbiór prac przez odpowiednie służby. Samowolne ingerencje w instalację gazową są nielegalne i mogą prowadzić do bardzo poważnych konsekwencji, włącznie z zagrożeniem życia.
