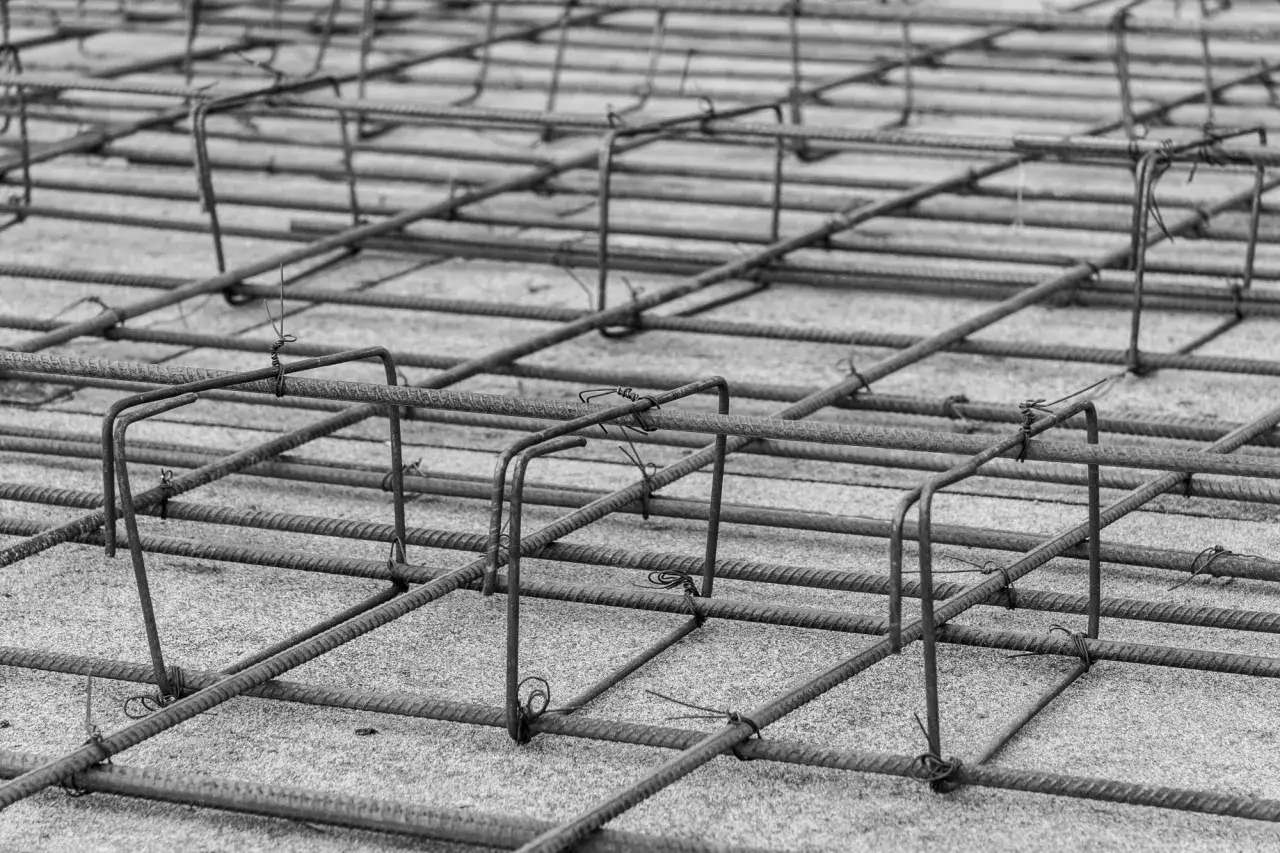

Zbrojenie ścianki kolankowej: Jak wykonać je poprawnie?

Zbrojenie ścianki kolankowej to jeden z najważniejszych, choć często niedocenianych, elementów konstrukcyjnych dachu. Ten artykuł jest kompleksowym przewodnikiem, który wyjaśni, dlaczego prawidłowe wykonanie zbrojenia jest kluczowe dla bezpieczeństwa i stabilności całego budynku, a także krok po kroku przeprowadzi Cię przez proces jego realizacji, wskazując na najczęstsze błędy i sposoby ich unikania.

Dlaczego solidne zbrojenie ścianki kolankowej to fundament bezpieczeństwa Twojego dachu?

Prawidłowo wykonane zbrojenie ścianki kolankowej to absolutna podstawa stabilności dachu i bezpieczeństwa całej konstrukcji budynku. Bez niego budynek jest narażony na poważne uszkodzenia. Jego głównym zadaniem jest przeniesienie sił rozporowych, które powstają na skutek nachylenia dachu i nacisku pokrycia. Te siły działają na zasadzie "rozpychania" ścian na zewnątrz. Bez odpowiedniego wzmocnienia, ścianka kolankowa mogłaby zostać po prostu wypchnięta, co z kolei prowadziłoby do deformacji dachu, a nawet jego zawalenia. Zbrojenie działa jak niewidzialna tarcza, która stabilizuje całą konstrukcję i zapewnia jej integralność.

Niewidzialne siły: Jak dach napiera na ściany i dlaczego zbrojenie jest tarczą ochronną

Wyobraź sobie dach jako wielką, nachyloną płaszczyznę. Kiedy na tę płaszczyznę działa obciążenie czy to ciężar własny, śnieg, czy wiatr powstaje siła, która ma tendencję do "rozpychania" ścian na zewnątrz. To właśnie te siły rozporowe są największym zagrożeniem dla ścianek kolankowych. Bez odpowiedniego zbrojenia, które stanowi swoisty szkielet żelbetowy, ścianka nie byłaby w stanie im sprostać. Słupki żelbetowe, rozmieszczone w regularnych odstępach, oraz wieniec zwieńczający, który je spina, tworzą sztywną ramę. Ta rama skutecznie przeciwdziała siłom rozporowym, przenosząc je w dół na strop i fundamenty. Dzięki temu konstrukcja dachu pozostaje stabilna, a ściany nie ulegają deformacji.

Konsekwencje błędów: Co grozi budynkowi, gdy zbrojenie jest za słabe lub wykonane niepoprawnie?

Zaniedbanie prawidłowego wykonania zbrojenia ścianki kolankowej może mieć katastrofalne skutki. Oto lista najpoważniejszych konsekwencji:

• Pęknięcia ścian: Siły rozporowe mogą prowadzić do powstawania ukośnych pęknięć w ścianach zewnętrznych, zwłaszcza w okolicach otworów okiennych i drzwiowych.
• Osiadanie i deformacja dachu: Osłabiona ścianka kolankowa nie jest w stanie utrzymać ciężaru więźby dachowej, co może prowadzić do jej ugięcia, a nawet zawalenia.
• Nieszczelność konstrukcji: Deformacje mogą powodować nieszczelności pokrycia dachowego, prowadząc do przecieków i uszkodzeń izolacji.
• Długoterminowe problemy konstrukcyjne: Nawet jeśli nie dojdzie do natychmiastowej katastrofy, osłabiona konstrukcja będzie podatna na uszkodzenia w przyszłości, co obniży wartość nieruchomości i będzie generować koszty napraw.
• Ryzyko katastrofy budowlanej: W skrajnych przypadkach, niewystarczające zbrojenie może doprowadzić do całkowitego zawalenia się dachu lub nawet części budynku.

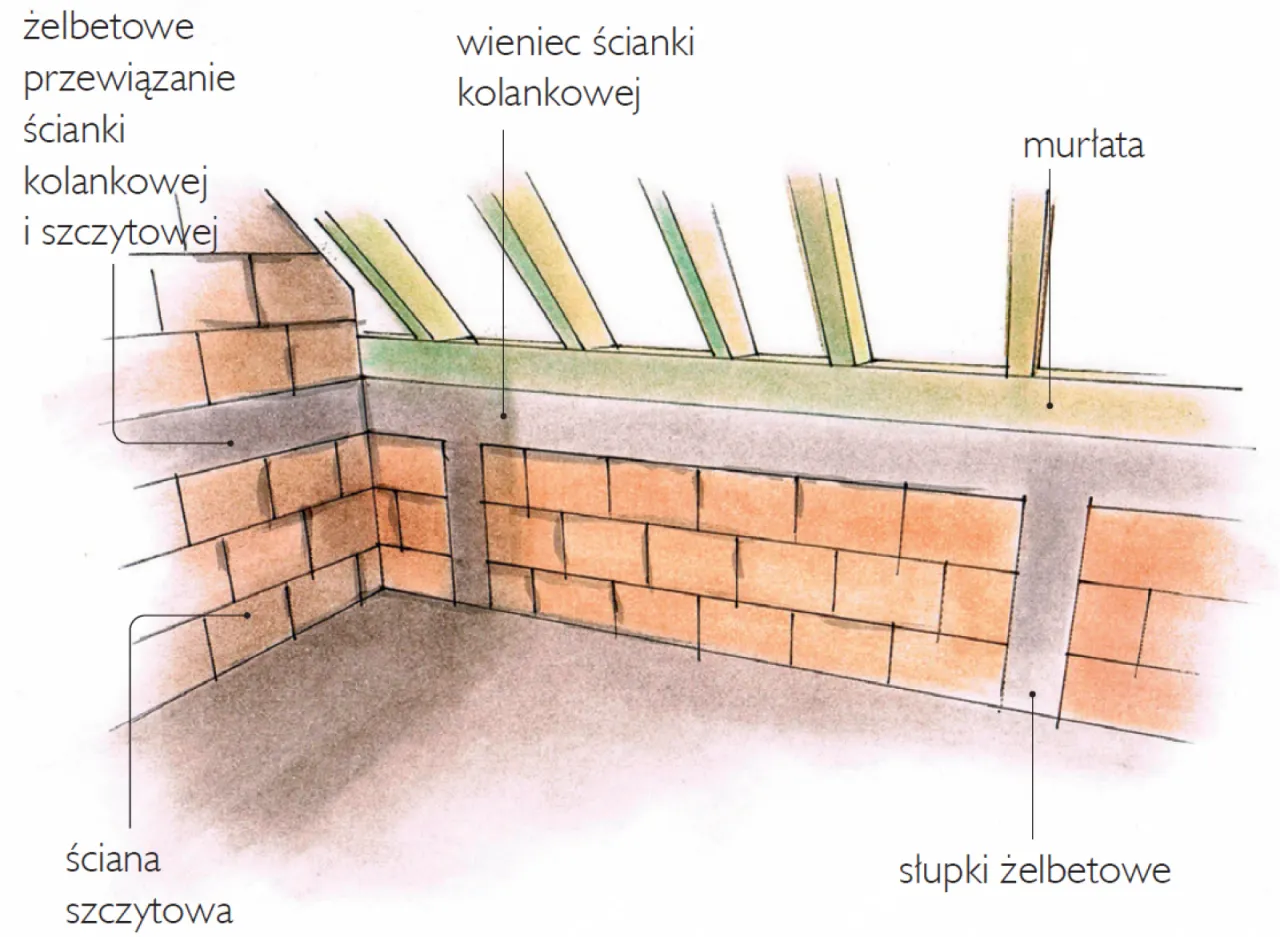

Kluczowe elementy zbrojenia ścianki kolankowej: Co musisz wiedzieć przed rozpoczęciem prac?

Zanim przystąpisz do prac budowlanych, ważne jest, abyś rozumiał rolę poszczególnych elementów konstrukcyjnych tworzących zbrojenie ścianki kolankowej. Każdy z nich pełni specyficzną funkcję, a ich poprawne połączenie jest kluczowe dla całego systemu wzmacniającego.

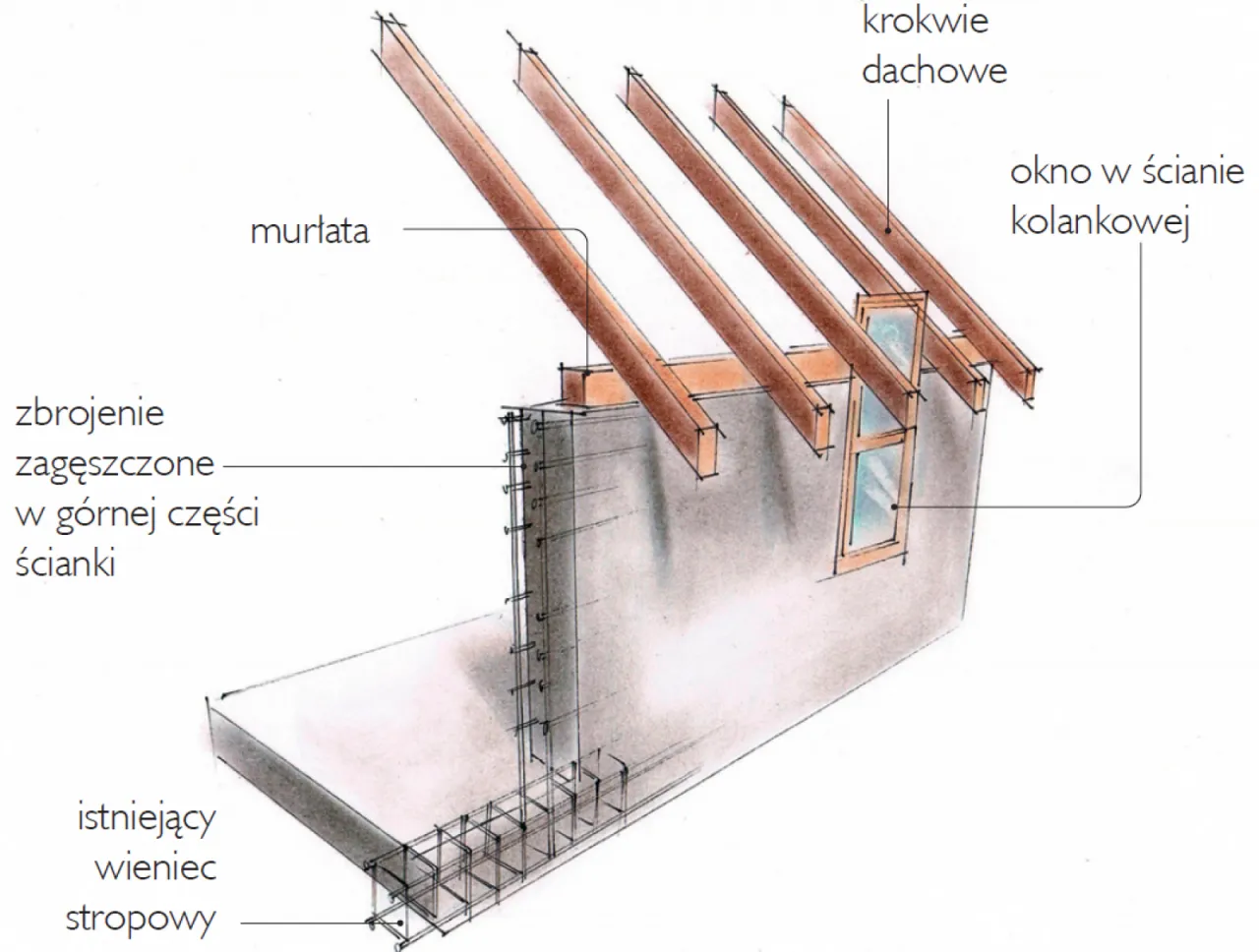

Słupki żelbetowe: Kręgosłup ścianki kolankowej jak je rozmieścić i zbroić?

Słupki żelbetowe to nic innego jak pionowe pręty zbrojeniowe, które stanowią "kręgosłup" ścianki kolankowej. Ich zadaniem jest przejęcie największych obciążeń i przeniesienie ich na niższe kondygnacje. Zazwyczaj rozmieszcza się je w odstępach co około 1,5 do 2 metrów, ale to konkretne wytyczne projektanta są tu kluczowe. Te pionowe pręty muszą być solidnie zakotwione w wieńcu stropowym znajdującym się poniżej ścianki kolankowej. To właśnie ciągłość zbrojenia, zapewniona przez prawidłowe zakotwienie, gwarantuje przenoszenie obciążeń.

Wieniec stropowy jako baza: Jak poprawnie wypuścić i zakotwić zbrojenie słupków?

Wieniec stropowy, czyli żelbetowa belka biegnąca wokół obwodu stropu, stanowi fundament dla zbrojenia słupków ścianki kolankowej. Kluczowe jest, aby zbrojenie pionowych słupków zostało wypuszczone z wieńca stropowego jeszcze zanim ten zostanie zabetonowany. Oznacza to, że odpowiednie pręty zbrojeniowe muszą wystawać z wieńca w miejscach, gdzie później powstaną słupki. Tylko w ten sposób zapewnimy ciągłość zbrojenia i jego skuteczne połączenie z konstrukcją stropu.

1. Zaplanuj rozmieszczenie słupków: Zgodnie z projektem, zaznacz na wieńcu miejsca, w których będą znajdować się słupki żelbetowe.
2. Przygotuj pręty pionowe: Przygotuj odpowiednią liczbę i długość prętów zbrojeniowych dla słupków.
3. Wypuść pręty z wieńca: Przed betonowaniem wieńca, umieść pręty pionowe w odpowiednich miejscach, tak aby wystawały na wymaganą długość ponad jego górną powierzchnię. Długość ta musi zapewnić odpowiednie zakotwienie w przyszłym słupku i wieńcu górnym.
4. Zabezpiecz pozycję prętów: Upewnij się, że pręty są stabilnie umocowane i nie przemieszczą się podczas betonowania wieńca.

Wieniec zwieńczający: Jak spiąć konstrukcję i przygotować solidne oparcie dla murłaty?

Wieniec zwieńczający, nazywany również wieńcem górnym, to żelbetowa belka wykonana na szczycie ścianki kolankowej. Jego rola jest nie do przecenienia spina on całą konstrukcję ścianki, usztywnia ją i tworzy solidne, równe podłoże do zamocowania murłaty. Murłata to element więźby dachowej, na którym opierają się krokwie. Prawidłowe wykonanie wieńca zwieńczającego, z odpowiednim zbrojeniem połączonym ze zbrojeniem słupków, tworzy jednolitą, sztywną ramę żelbetową, która jest w stanie przenieść obciążenia z dachu na niższe partie budynku.

Stal zbrojeniowa i beton: Jakie materiały wybrać, aby zapewnić maksymalną wytrzymałość?

Wybór odpowiednich materiałów jest równie ważny, jak staranność wykonania. W przypadku zbrojenia ścianki kolankowej, kluczowe są parametry stali zbrojeniowej oraz klasy betonu. Średnica prętów zbrojeniowych, ich klasa (np. B500SP) oraz rodzaj stali muszą być ściśle określone przez konstruktora w projekcie. Podobnie, klasa betonu (np. C20/25) musi być dobrana do przewidywanych obciążeń i warunków środowiskowych. Te parametry są wynikiem precyzyjnych obliczeń statycznych i nie należy ich zmieniać samowolnie, ponieważ mają bezpośredni wpływ na wytrzymałość i trwałość całej konstrukcji.

Zbrojenie ścianki kolankowej krok po kroku: Przewodnik wykonawcy

Wykonanie zbrojenia ścianki kolankowej wymaga precyzji i przestrzegania określonych etapów. Oto przewodnik, który krok po kroku przeprowadzi Cię przez ten proces, zwracając uwagę na kluczowe aspekty.

Etap 1: Przygotowanie zbrojenia w wieńcu stropowym start kluczowy dla całej konstrukcji

Pierwszym i fundamentalnym etapem jest prawidłowe przygotowanie zbrojenia w wieńcu stropowym. To właśnie tutaj zaczyna się "kręgosłup" naszej ścianki. Należy precyzyjnie wypuścić pionowe pręty zbrojeniowe, które będą stanowiły zbrojenie słupków żelbetowych. Pamiętaj, że pręty te muszą być odpowiednio długie, aby zapewnić wystarczające zakotwienie zarówno w wieńcu stropowym, jak i w przyszłym wieńcu zwieńczającym. Zbyt krótkie wypuszczenie prętów jest jednym z najczęstszych i najpoważniejszych błędów, który osłabia całą konstrukcję.

1. Dokładne rozmieszczenie: Zgodnie z projektem, zaznacz na wieńcu stropowym miejsca, w których będą znajdować się słupki.
2. Przygotowanie prętów: Przygotuj stal zbrojeniową o średnicy i ilości zgodnej z projektem.
3. Wypuszczenie prętów: Przed betonowaniem wieńca stropowego, umieść pręty pionowe w odpowiednich miejscach tak, aby wystawały na wymaganą długość ponad jego powierzchnię.
4. Stabilizacja prętów: Upewnij się, że pręty są stabilnie zamocowane i nie przemieszczą się podczas betonowania wieńca.

Etap 2: Murowanie ścianki z pozostawieniem miejsca na słupki żelbetowe

Po wykonaniu wieńca stropowego i wypuszczeniu zbrojenia, przystępujemy do murowania ścianki kolankowej. Tutaj kluczowe jest precyzyjne murowanie z pustaków lub innych materiałów budowlanych, tak aby w miejscach, gdzie mają znaleźć się słupki żelbetowe, pozostawić odpowiedniej wielkości przestrzenie, czyli tzw. szachty. Te otwory muszą być na tyle duże, aby swobodnie zmieścić zbrojenie słupka oraz beton, który zostanie wylany. Należy dbać o pionowość ścian i precyzję wykonania otworów, aby w kolejnych etapach montaż zbrojenia przebiegał bezproblemowo.

Podczas murowania pamiętaj o:

• Precyzyjnym wymiarowaniu: Szachty na słupki muszą mieć wymiary zgodne z projektem, uwzględniające średnicę prętów i otulinę betonową.
• Zachowaniu pionowości: Ściany powinny być murowane idealnie pionowo, co ułatwi późniejszy montaż zbrojenia.
• Czystości otworów: Upewnij się, że szachty są wolne od gruzu i innych zanieczyszczeń, które mogłyby utrudnić poprawne zalanie betonem.

Etap 3: Montaż i wiązanie zbrojenia słupków oraz wieńca górnego

Gdy ścianka jest już wymurowana, przechodzimy do montażu zbrojenia. W tym etapie umieszczamy pionowe pręty zbrojeniowe w przygotowanych szachtach, tworząc słupki żelbetowe. Następnie te pionowe pręty łączymy z wcześniej przygotowanym zbrojeniem wieńca zwieńczającego (górnego). Kluczowe jest tu prawidłowe i mocne wiązanie prętów drutem wiązałkowym. Zapewnia to sztywność całej konstrukcji zbrojeniowej przed betonowaniem i gwarantuje, że elementy nie przemieszczą się podczas wylewania betonu. Pamiętaj, aby wszystkie połączenia były solidne i zgodne z projektem.

1. Wprowadzenie prętów pionowych: Umieść pręty zbrojeniowe w szachtach, upewniając się, że sięgają do odpowiedniej głębokości w wieńcu stropowym.
2. Montaż zbrojenia wieńca górnego: Ułóż i zwiąż zbrojenie wieńca zwieńczającego, łącząc je z wystającymi prętami słupków.
3. Dokładne wiązanie: Użyj drutu wiązałkowego do solidnego połączenia wszystkich prętów zbrojeniowych, tworząc jednolitą siatkę.
4. Sprawdzenie otuliny: Upewnij się, że pręty zbrojeniowe są prawidłowo rozmieszczone i zapewniona jest odpowiednia otulina betonowa.

Etap 4: Szalowanie i betonowanie na co zwrócić szczególną uwagę?

Ostatnim etapem wykonania zbrojenia jest szalowanie i betonowanie. Szalunek, czyli tymczasowa forma, musi być wykonany precyzyjnie, aby nadać słupkom i wieńcowi odpowiedni kształt. Następnie przystępujemy do wylewania betonu. Tutaj kluczowe jest prawidłowe zagęszczenie betonu, najlepiej za pomocą wibratora. Wibracja zapobiega powstawaniu pustek powietrznych i zapewnia jednolitą strukturę betonu, co przekłada się na jego wytrzymałość. Należy również zadbać o odpowiednią otulinę prętów zbrojeniowych czyli warstwę betonu otaczającą stal. Zbyt mała otulina naraża zbrojenie na korozję. Po wylaniu betonu, ważna jest jego pielęgnacja, czyli utrzymanie odpowiedniej wilgotności i temperatury, co zapewnia prawidłowe procesy wiązania i uzyskanie pełnej wytrzymałości.

Podczas szalowania i betonowania zwróć szczególną uwagę na:

• Szczelność szalunku: Szalunek musi być szczelny, aby beton nie wypływał podczas wylewania.
• Prawidłowe zagęszczenie betonu: Użyj wibratora, aby usunąć pęcherze powietrza i zapewnić jednolitą strukturę betonu.
• Odpowiednią otulinę: Upewnij się, że pręty zbrojeniowe są prawidłowo rozmieszczone i otoczone odpowiednią warstwą betonu.
• Pielęgnację betonu: Po wylaniu, dbaj o utrzymanie odpowiedniej wilgotności i temperatury betonu, co jest kluczowe dla jego prawidłowego dojrzewania.

Wysokość ścianki a zbrojenie: Jak zmiana jednego pustaka wpływa na całą konstrukcję?

Wysokość ścianki kolankowej jest jednym z kluczowych parametrów, który bezpośrednio wpływa na wymagania konstrukcyjne dotyczące jej zbrojenia. Im wyższa ścianka, tym większe siły musi ona przenieść, co wymaga zastosowania mocniejszego i bardziej rozbudowanego systemu wzmacniającego.

Niskie ścianki (do 1m): Kiedy można uprościć zbrojenie, a kiedy to ryzykowne?

W przypadku niskich ścianek kolankowych, zazwyczaj do około 70 cm, wymagania konstrukcyjne mogą być nieco mniejsze. W niektórych specyficznych sytuacjach, na przykład przy zastosowaniu dachu o konstrukcji płatwiowo-kleszczowej, gdzie obciążenia są inaczej rozłożone, ścianka może nawet nie wymagać wykonania wieńca zwieńczającego. Jednakże, takie rozwiązania są rzadziej stosowane i zawsze muszą być poparte precyzyjnymi obliczeniami konstruktora. Samowolne uproszczenie zbrojenia w takich przypadkach jest bardzo ryzykowne i może prowadzić do poważnych problemów konstrukcyjnych.

Wysokie ścianki (powyżej 1m): Dlaczego wymagają potężniejszego szkieletu żelbetowego?

Gdy wysokość ścianki kolankowej przekracza 1 metr, mówimy o konstrukcji, która musi przenieść znacznie większe obciążenia. Wyższe ścianki generują większe siły zginające i rozporowe, dlatego wymagają one mocniejszego i bardziej intensywnego zbrojenia. Może to oznaczać konieczność zastosowania gęstszego rozstawu słupków żelbetowych, zwiększenia średnicy prętów zbrojeniowych, a także wykonania solidniejszego wieńca zwieńczającego. W praktyce oznacza to budowę potężniejszego szkieletu żelbetowego, który zapewni stabilność i bezpieczeństwo całej konstrukcji dachu.

Samowolne podwyższanie ścianki: Ukryte ryzyko i konieczność konsultacji z konstruktorem

Jednym z najczęstszych błędów popełnianych przez inwestorów jest samowolne podwyższanie ścianki kolankowej, często w celu "zyskania" dodatkowej przestrzeni na poddaszu. Należy pamiętać, że każda zmiana wysokości ścianki kolankowej wymaga ponownych obliczeń statycznych i aktualizacji projektu konstrukcyjnego. Bez tego, podwyższona ścianka może nie być w stanie przenieść zwiększonych obciążeń, co prowadzi do przeciążenia konstrukcji, pęknięć, a w skrajnych przypadkach nawet do katastrofy budowlanej. Zawsze konsultuj takie zmiany z uprawnionym konstruktorem!

Najczęstsze i najdroższe błędy przy zbrojeniu ścianki kolankowej jak ich uniknąć?

Nawet najlepiej zaprojektowane zbrojenie może okazać się nieskuteczne, jeśli zostanie wykonane nieprawidłowo. Oto lista najczęściej popełnianych błędów i sposoby, jak ich uniknąć, aby zapewnić bezpieczeństwo swojej budowy.

Błąd nr 1: Zbyt krótkie zakłady i nieprawidłowe kotwienie prętów

To jeden z najpoważniejszych błędów, który znacząco osłabia połączenie elementów konstrukcyjnych. Zbyt krótkie zakotwienie prętów zbrojeniowych w wieńcach (zarówno stropowym, jak i zwieńczającym) oznacza, że stal nie jest w stanie skutecznie przenieść sił. W efekcie konstrukcja jest niestabilna, a ryzyko uszkodzeń rośnie. Prawidłowe długości zakładów i kotwienia są kluczowe dla zapewnienia ciągłości zbrojenia i jego wytrzymałości. Zawsze kieruj się wytycznymi projektanta w tym zakresie.

Błąd nr 2: Niewłaściwy rozstaw lub pominięcie słupków żelbetowych

Słupki żelbetowe stanowią podstawowe wzmocnienie ścianki kolankowej. Ich niewłaściwy rozstaw, czyli zbyt duże odległości między nimi, lub całkowite ich pominięcie, sprawia, że ścianka nie jest w stanie przenieść obciążeń rozporowych. Prowadzi to do jej deformacji i osłabienia całej konstrukcji dachu. Pamiętaj, że rozstaw słupków jest ściśle określony w projekcie i musi być przestrzegany.

Błąd nr 3: Brak wieńca zwieńczającego kiedy jest to niedopuszczalne?

Wieniec zwieńczający jest kluczowym elementem usztywniającym ściankę kolankową i stanowiącym podstawę dla murłaty. Brak tego elementu jest niedopuszczalny w większości przypadków. Tylko w bardzo specyficznych sytuacjach, jak na przykład przy bardzo niskich ściankach kolankowych w połączeniu z dachem o konstrukcji płatwiowo-kleszczowej, można rozważyć jego pominięcie, ale tylko i wyłącznie po potwierdzeniu w projekcie konstrukcyjnym. W pozostałych przypadkach brak wieńca grozi niestabilnością konstrukcji dachu.

Błąd nr 4: Niewystarczająca otulina prętów zbrojeniowych cichy wróg konstrukcji

Otulina betonowa, czyli warstwa betonu otaczająca pręty zbrojeniowe, ma kluczowe znaczenie dla trwałości konstrukcji. Jej zadaniem jest ochrona stali przed korozją. Gdy otulina jest zbyt mała, stal jest narażona na działanie wilgoci i tlenu, co prowadzi do jej rdzewienia. Korozja osłabia przekrój prętów, zmniejsza ich wytrzymałość i może prowadzić do pękania betonu. W efekcie żywotność konstrukcji ulega skróceniu. Zawsze dbaj o zachowanie odpowiedniej grubości otuliny, zgodnej z projektem.

Zbrojenie a elementy dachu: Jak prawidłowo połączyć konstrukcję z murłatą?

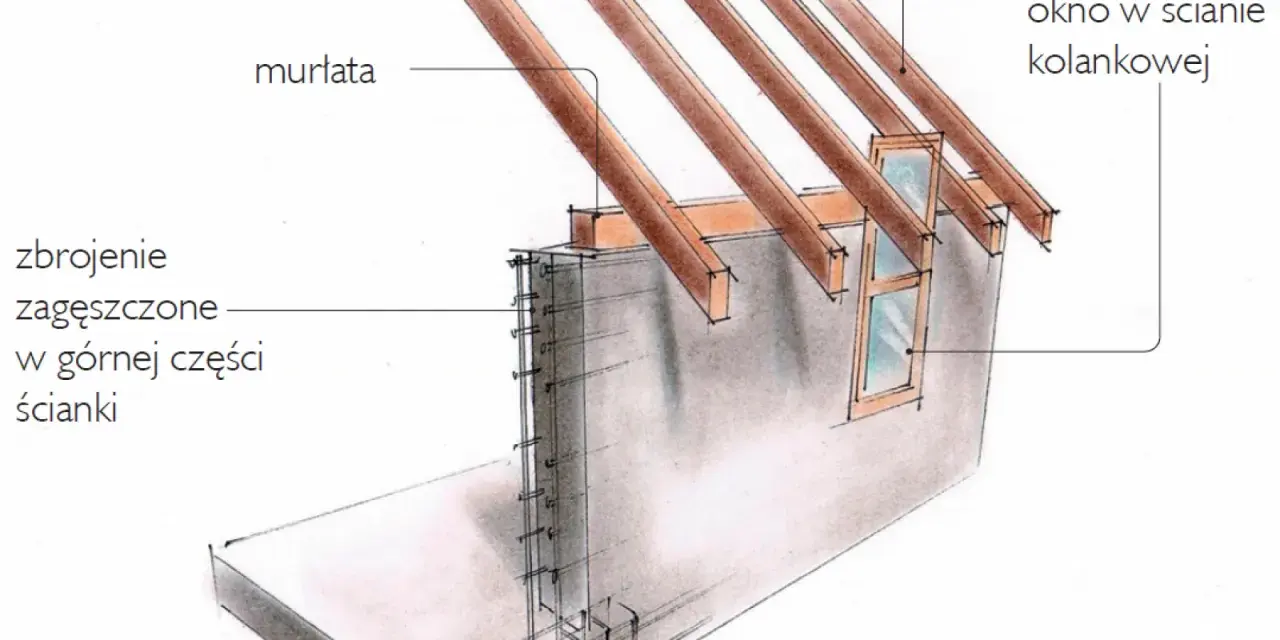

Prawidłowe połączenie zbrojonej ścianki kolankowej z murłatą jest kluczowe dla bezpiecznego przeniesienia obciążeń z więźby dachowej na konstrukcję budynku. To właśnie murłata stanowi pierwszy element dachu, który opiera się na ścianie.

Kotwy do murłaty: Prawidłowe rozmieszczenie i montaż w wieńcu

Do mocowania murłaty do wieńca zwieńczającego stosuje się specjalne kotwy. Mogą to być na przykład pręty gwintowane, kotwy chemiczne lub inne systemy przewidziane w projekcie. Kluczowe jest ich prawidłowe rozmieszczenie zgodnie z wytycznymi konstruktora, które uwzględniają rozkład obciążeń i rodzaj więźby dachowej. Montaż kotew musi być solidny, aby zapewnić stabilne i trwałe połączenie murłaty ze ścianką. Tylko w ten sposób możemy mieć pewność, że murłata nie przesunie się pod wpływem obciążeń dachu.

Najlepsze praktyki przy montażu kotew do murłaty:

• Zgodność z projektem: Zawsze stosuj rozmieszczenie kotew zgodne z projektem konstrukcyjnym.
• Solidne zakotwienie: Upewnij się, że kotwy są głęboko i pewnie osadzone w wieńcu zwieńczającym.
• Odpowiedni materiał: Używaj kotew wykonanych z materiałów odpornych na korozję.
• Regularne odstępy: Zachowaj równomierne odstępy między kotwami, zgodnie z zaleceniami projektanta.

Przeczytaj również: Zbrojenie krzyżowe stropu: Projektowanie i wykonanie krok po kroku

Rola murłaty w przenoszeniu obciążeń na wzmocnioną ściankę kolankową

Murłata pełni rolę pośrednika. Oparta na solidnie wykonanej i odpowiednio zbrojonej ściance kolankowej, przyjmuje obciążenia z więźby dachowej czyli ciężar własny dachu, nacisk śniegu czy siły wiatru. Następnie, dzięki mocnemu połączeniu ze ścianką, przekazuje te obciążenia na konstrukcję budynku. Dlatego tak ważne jest, aby połączenie murłaty ze ścianką kolankową było wykonane z najwyższą starannością. Wzmocniona przez słupki żelbetowe i wieniec zwieńczający ścianka kolankowa jest w stanie efektywnie przenieść te obciążenia, zapewniając stabilność całego dachu i bezpieczeństwo konstrukcji.
