Prawidłowy dobór i montaż zaworów to fundament efektywnego, bezpiecznego i ekonomicznego działania każdej instalacji centralnego ogrzewania. To właśnie te pozornie proste elementy odpowiadają za sterowanie przepływem ciepła, ochronę systemu przed awariami i zapewnienie komfortu cieplnego w naszych domach. W tym artykule przeprowadzimy Cię przez świat zaworów CO, wyjaśniając ich role, typy i optymalne lokalizacje, abyś mógł świadomie zadbać o swoje ogrzewanie.
Dlaczego dobór zaworów to fundament sprawnego i oszczędnego ogrzewania?
Rola zaworów w instalacji CO: więcej niż tylko "odkręć i zakręć"
Zawory w instalacji centralnego ogrzewania to znacznie więcej niż tylko mechanizmy do otwierania i zamykania przepływu. Są one kluczowym elementem pozwalającym na precyzyjną regulację całego systemu. Odpowiednio dobrane i zamontowane zawory umożliwiają sterowanie przepływem czynnika grzewczego, kontrolę ciśnienia oraz utrzymanie optymalnej temperatury w poszczególnych obiegach. To bezpośrednio przekłada się na wydajność systemu, jego bezpieczeństwo oraz komfort cieplny domowników. Bez nich instalacja byłaby chaotyczna i nieefektywna.
Jak niewłaściwy zawór może generować koszty i problemy techniczne?
Konsekwencje wyboru niewłaściwych zaworów lub ich braku mogą być kosztowne i uciążliwe. Niewłaściwie dobrane zawory grzejnikowe mogą prowadzić do nierównomiernego grzania pomieszczeń jedne będą zbyt gorące, inne zimne. To z kolei skutkuje zwiększonym zużyciem paliwa, ponieważ system pracuje na wyższych obrotach, próbując dogrzać niedogrzane strefy. Możemy również doświadczyć nieprzyjemnych hałasów w instalacji, spowodowanych np. nieprawidłowym przepływem lub obecnością powietrza. Co gorsza, brak odpowiednich zaworów bezpieczeństwa czy zwrotnych stwarza realne ryzyko awarii, takich jak przegrzanie kotła, uszkodzenie pompy obiegowej, a nawet uszkodzenie elementów instalacji pod wpływem nadmiernego ciśnienia. Problemy te znacząco utrudniają również późniejsze serwisowanie i konserwację systemu.
Mapa zaworów w Twojej kotłowni: poznaj kluczowe typy i ich funkcje
Zawory odcinające (kulowe): główny "wyłącznik" bezpieczeństwa Twojej instalacji
Zawory kulowe to podstawowe narzędzie do szybkiego i pewnego odcinania przepływu czynnika grzewczego w kluczowych punktach instalacji. Ich prosta, ale skuteczna budowa, oparta na obracającej się kuli z otworem, pozwala na zamknięcie lub otwarcie przepływu jednym ruchem ręki (obrót o 90 stopni). Znajdują one swoje zastosowanie wszędzie tam, gdzie potrzebujemy możliwości odcięcia fragmentu instalacji najczęściej montuje się je na rurach zasilającej i powrotnej przy kotle, przed pompą obiegową, a także na rozdzielaczach obiegów grzewczych. Są one nieocenione w sytuacjach awaryjnych, podczas prac serwisowych czy modernizacji, umożliwiając izolację konkretnych sekcji bez konieczności spuszczania wody z całego systemu.
Zawory zwrotne: cichy strażnik prawidłowego obiegu wody
Zawory zwrotne to cisi bohaterowie każdej instalacji centralnego ogrzewania. Ich główna rola polega na zapewnieniu przepływu czynnika grzewczego tylko w jednym, pożądanym kierunku. Są one niezwykle ważne dla ochrony pompy obiegowej zapobiegają cofaniu się wody, co mogłoby prowadzić do jej uszkodzenia. Dodatkowo, zawory zwrotne zapobiegają niekontrolowanej cyrkulacji grawitacyjnej, która może występować, gdy pompa jest wyłączona, i która prowadzi do niepotrzebnego wychładzania kotła lub pomieszczeń. Z tego względu, zawór zwrotny jest zazwyczaj montowany bezpośrednio za pompą obiegową, gwarantując jej prawidłową pracę i ochronę.

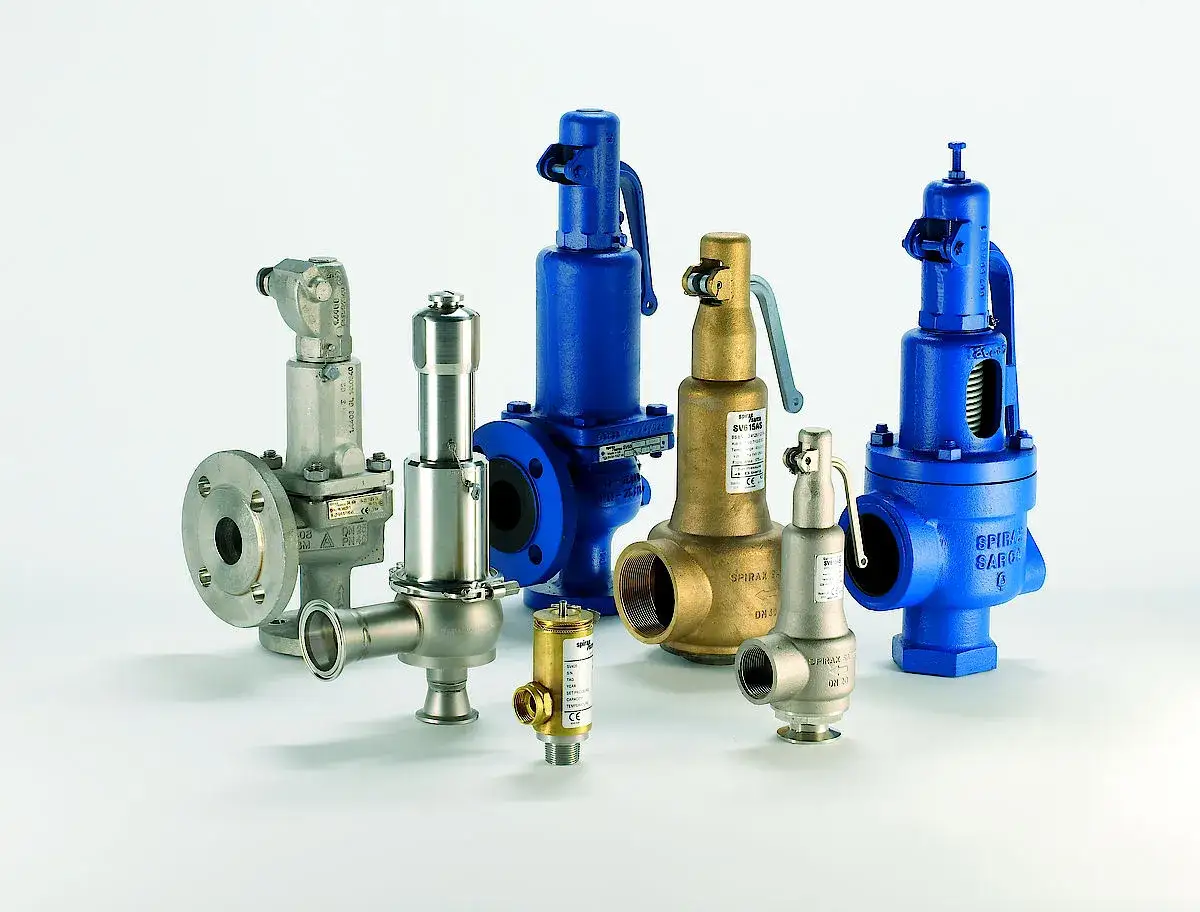

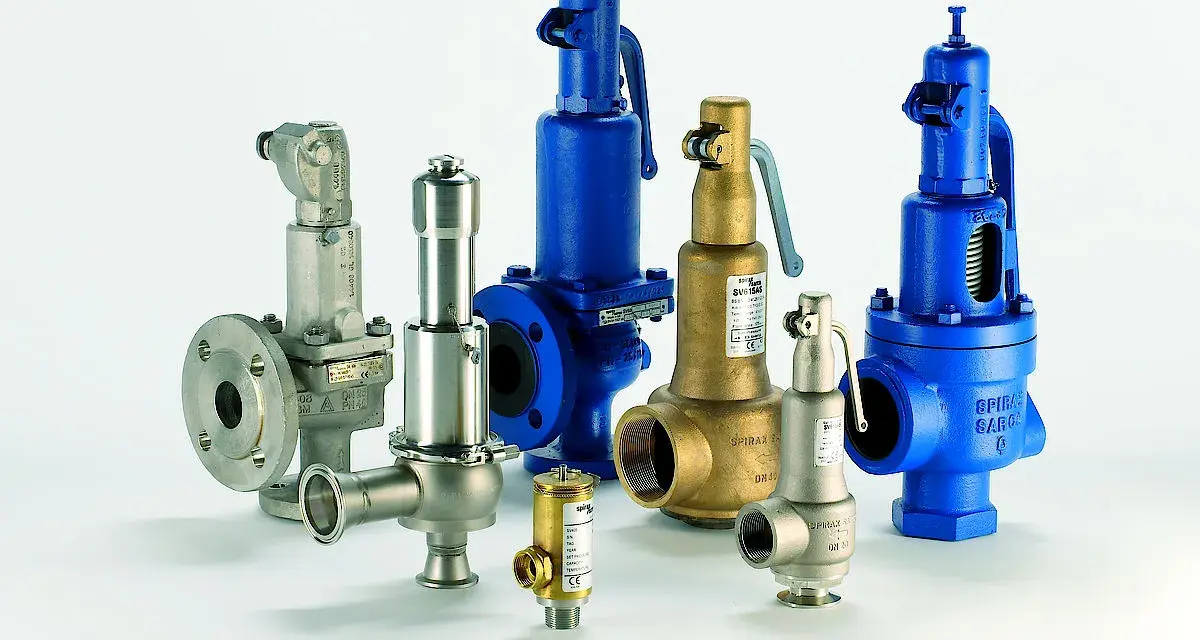

Zawory bezpieczeństwa: absolutna konieczność w każdej zamkniętej instalacji CO
Zawory bezpieczeństwa to element absolutnie obowiązkowy w każdej zamkniętej instalacji centralnego ogrzewania. Ich zadaniem jest ochrona systemu przed niebezpiecznym wzrostem ciśnienia, który może pojawić się na przykład w wyniku przegrzania wody lub nieprawidłowego działania innych elementów instalacji. Gdy ciśnienie przekroczy bezpieczny poziom, zawór bezpieczeństwa automatycznie otwiera się i upuszcza nadmiar czynnika grzewczego, zapobiegając w ten sposób uszkodzeniu kotła, rur, grzejników czy innych komponentów. Jak podaje Wisesolution.pl, dla typowych domowych kotłowni CO najczęściej stosuje się zawory o ciśnieniu otwarcia wynoszącym 2,5 do 3 bar. Kluczowe jest, aby zawór bezpieczeństwa był zamontowany bezpośrednio przy źródle ciepła, na rurze zasilającej, i nie był odizolowany żadnymi innymi elementami odcinającymi od reszty instalacji.Zawory odpowietrzające i spustowe: małe elementy o wielkim znaczeniu dla eksploatacji
Choć często niedoceniane, zawory odpowietrzające i spustowe odgrywają kluczową rolę w bezproblemowej eksploatacji instalacji CO. Zawory odpowietrzające, występujące w wersji manualnej (np. przy grzejnikach) lub automatycznej (montowane w najwyższych punktach systemu), służą do usuwania powietrza z instalacji. Obecność powietrza może prowadzić do nieprzyjemnych hałasów, zakłóceń w przepływie ciepła i obniżenia efektywności grzejników. Z kolei zawory spustowe umożliwiają łatwe i bezpieczne opróżnianie instalacji z czynnika grzewczego, co jest niezbędne podczas prac konserwacyjnych, napraw lub przed dłuższym okresem nieużytkowania systemu. Ich obecność znacząco ułatwia obsługę i utrzymanie instalacji w dobrym stanie technicznym.
Serce komfortu cieplnego: jakie zawory wybrać do grzejników?
Zawór termostatyczny z głowicą: automatyczna oszczędność i stała temperatura
Zawory termostatyczne z głowicami to obecnie standard w nowoczesnych instalacjach grzewczych, jeśli chodzi o regulację temperatury na grzejnikach. Ich działanie jest proste, ale niezwykle efektywne: głowica termostatyczna reaguje na temperaturę otoczenia i automatycznie reguluje przepływ gorącej wody przez grzejnik. Gdy temperatura w pomieszczeniu osiągnie zadaną wartość, zawór przymyka się, ograniczając dopływ ciepła. Gdy temperatura spadnie, zawór otwiera się, wpuszczając więcej gorącej wody. Ta precyzyjna automatyczna regulacja pozwala na utrzymanie stałej, komfortowej temperatury w każdym pomieszczeniu, a co za tym idzie na znaczące oszczędności energii. Jest to najbardziej energooszczędne i komfortowe rozwiązanie dla indywidualnych grzejników.
Zawór regulacyjny manualny: kiedy prostota jest najlepszym rozwiązaniem?
Zawory regulacyjne manualne, nazywane też zwykłymi lub kryzowanymi, to prostsza alternatywa dla zaworów termostatycznych. Ich obsługa polega na ręcznym ustawieniu przepływu wody przez grzejnik za pomocą pokrętła. Choć nie oferują one tak precyzyjnej automatycznej regulacji temperatury jak zawory termostatyczne, są bardzo niezawodne, proste w obsłudze i zazwyczaj tańsze. Są one dobrym wyborem w pomieszczeniach, gdzie precyzyjna kontrola temperatury nie jest kluczowa, lub jako element uzupełniający w starszych instalacjach, gdzie priorytetem jest niezawodność i niski koszt. Mogą być również stosowane do wstępnego wyregulowania przepływu w poszczególnych grzejnikach.
Zawór odcinający powrotny: niezbędny pomocnik podczas awarii i modernizacji
Zawór odcinający powrotny, montowany zazwyczaj na dopływie wody do grzejnika od strony powrotu, jest niezwykle praktycznym elementem każdej instalacji. Jego główna funkcja to umożliwienie odcięcia konkretnego grzejnika od obiegu grzewczego. Jest to nieocenione podczas prac remontowych, malowania ścian, wymiany grzejnika lub jego napraw. Dzięki niemu możemy przeprowadzić takie prace bez konieczności opróżniania całej instalacji centralnego ogrzewania, co oszczędza czas, wodę i zapobiega problemom związanym z ponownym odpowietrzaniem całego systemu. W połączeniu z zaworem zasilającym, pozwala na całkowitą izolację grzejnika.
Prosty, kątowy czy osiowy? Jak dopasować zawór do podłączenia grzejnika?
Wybór odpowiedniego kształtu zaworu grzejnikowego jest równie ważny, co jego typ. Zawory występują w trzech podstawowych wersjach: proste, kątowe i osiowe (tzw. skośne). Zawory proste są zazwyczaj stosowane, gdy podłączenie grzejnika znajduje się bezpośrednio pod nim, a rury wychodzą ze ściany. Zawory kątowe idealnie sprawdzają się w sytuacjach, gdy rury doprowadzające ciepło do grzejnika wychodzą ze ściany po bokach urządzenia. Zawory osiowe natomiast są najczęściej wybierane do grzejników z dolnym podłączeniem, gdzie rury wychodzą z podłogi. Dobór odpowiedniego kształtu zaworu zapewnia estetyczne i funkcjonalne podłączenie grzejnika do instalacji, minimalizując widoczność rur i zapewniając łatwy dostęp do regulacji.
Mózg operacyjny instalacji: wszystko o zaworach mieszających
Zawór trójdrożny: klucz do idealnej temperatury w ogrzewaniu podłogowym
Zawory trójdrożne są kluczowym elementem w systemach ogrzewania niskotemperaturowego, takich jak ogrzewanie podłogowe. Ich główną funkcją jest mieszanie gorącej wody z kotła z chłodniejszą wodą powracającą z obiegu grzewczego. Dzięki temu procesowi udaje się uzyskać na wyjściu z zaworu wodę o niższej, bezpiecznej dla podłogówki temperaturze (zazwyczaj około 30-45°C), która następnie jest rozprowadzana po pętli grzewczej. Zawór trójdrożny, sterowany zazwyczaj przez siłownik i regulator temperatury, pozwala na precyzyjne utrzymanie zadanej temperatury czynnika grzewczego, chroniąc jednocześnie instalację przed zbyt wysoką temperaturą i zapewniając komfort cieplny.
Zawór czterodrożny: jak jednocześnie regulować temperaturę i chronić kocioł?
Zawory czterodrożne to bardziej zaawansowane rozwiązanie, które pełni podwójną rolę, szczególnie ważne w instalacjach z kotłami na paliwo stałe. Po pierwsze, podobnie jak zawór trójdrożny, mieszają one gorącą wodę z kotła z chłodniejszą wodą powracającą z instalacji, obniżając temperaturę czynnika grzewczego podawanego do grzejników lub podłogówki. Po drugie, i co równie istotne, podnoszą one temperaturę wody wracającej do kotła. Chroni to kocioł przed zjawiskiem korozji niskotemperaturowej, które jest spowodowane skraplaniem się pary wodnej na zimnych ściankach kotła, gdy temperatura powrotu jest zbyt niska. Utrzymanie odpowiednio wysokiej temperatury powrotu (zazwyczaj powyżej 55°C) znacząco wydłuża żywotność kotła.
Kiedy wybrać zawór trójdrożny, a kiedy czterodrożny? Praktyczne scenariusze
Wybór między zaworem trójdrożnym a czterodrożnym zależy głównie od rodzaju systemu grzewczego i typu kotła. Zawór trójdrożny jest idealnym rozwiązaniem wszędzie tam, gdzie potrzebujemy obniżyć temperaturę czynnika grzewczego na zasilaniu, a temperatura powrotu do kotła nie jest krytycznym parametrem. Najczęściej stosuje się go w instalacjach z ogrzewaniem podłogowym lub w systemach z pompą ciepła, gdzie temperatura zasilania jest z natury niższa. Zawór czterodrożny jest natomiast niezbędny w instalacjach z kotłami na paliwo stałe (np. węglowymi, drzewnymi), gdzie ochrona kotła przed korozją niskotemperaturową jest priorytetem. Zapewnia on zarówno regulację temperatury dla odbiorników, jak i ochronę samego źródła ciepła.
Strategiczne rozmieszczenie zaworów: gdzie i dlaczego montować poszczególne typy?
Niezbędna armatura przy kotle: co musi się znaleźć na zasilaniu i powrocie?
Bezpośrednie otoczenie kotła grzewczego to miejsce, gdzie bezpieczeństwo i kontrola przepływu są absolutnie kluczowe. Na rurze zasilającej, tuż przy wyjściu z kotła, obowiązkowo powinien znajdować się zawór bezpieczeństwa, który ochroni instalację przed nadmiernym ciśnieniem. Tuż za nim, a często również na rurze powrotnej, montuje się zawory kulowe odcinające. Pozwalają one na odizolowanie kotła od reszty instalacji na czas prac serwisowych lub w przypadku awarii. Na rurze powrotnej, zazwyczaj za pompą obiegową, instaluje się zawór zwrotny, który zapewnia prawidłowy kierunek przepływu i chroni pompę. Warto również pomyśleć o zaworze spustowym w najniższym punkcie instalacji lub przy kotle, co ułatwi opróżnianie systemu.
Prawidłowe umiejscowienie pompy i zaworu zwrotnego jak uniknąć błędów?
Prawidłowy montaż pompy obiegowej i współpracującego z nią zaworu zwrotnego jest kluczowy dla sprawnego działania całego systemu. Zazwyczaj pompa montowana jest na rurze powrotnej, ponieważ w tej lokalizacji czynnik grzewczy ma niższą temperaturę, co przedłuża żywotność pompy. Bezpośrednio za pompą, na tej samej rurze powrotnej, montuje się zawór zwrotny. Jego zadaniem jest zapobieganie cofaniu się wody, gdy pompa jest wyłączona. Zapobiega to niekontrolowanej cyrkulacji grawitacyjnej, która mogłaby prowadzić do wychładzania grzejników lub nawet do niepożądanego przepływu zwrotnego przez kocioł. Błędne umiejscowienie zaworu zwrotnego może skutkować nieefektywną pracą pompy i problemami z obiegiem ciepła.

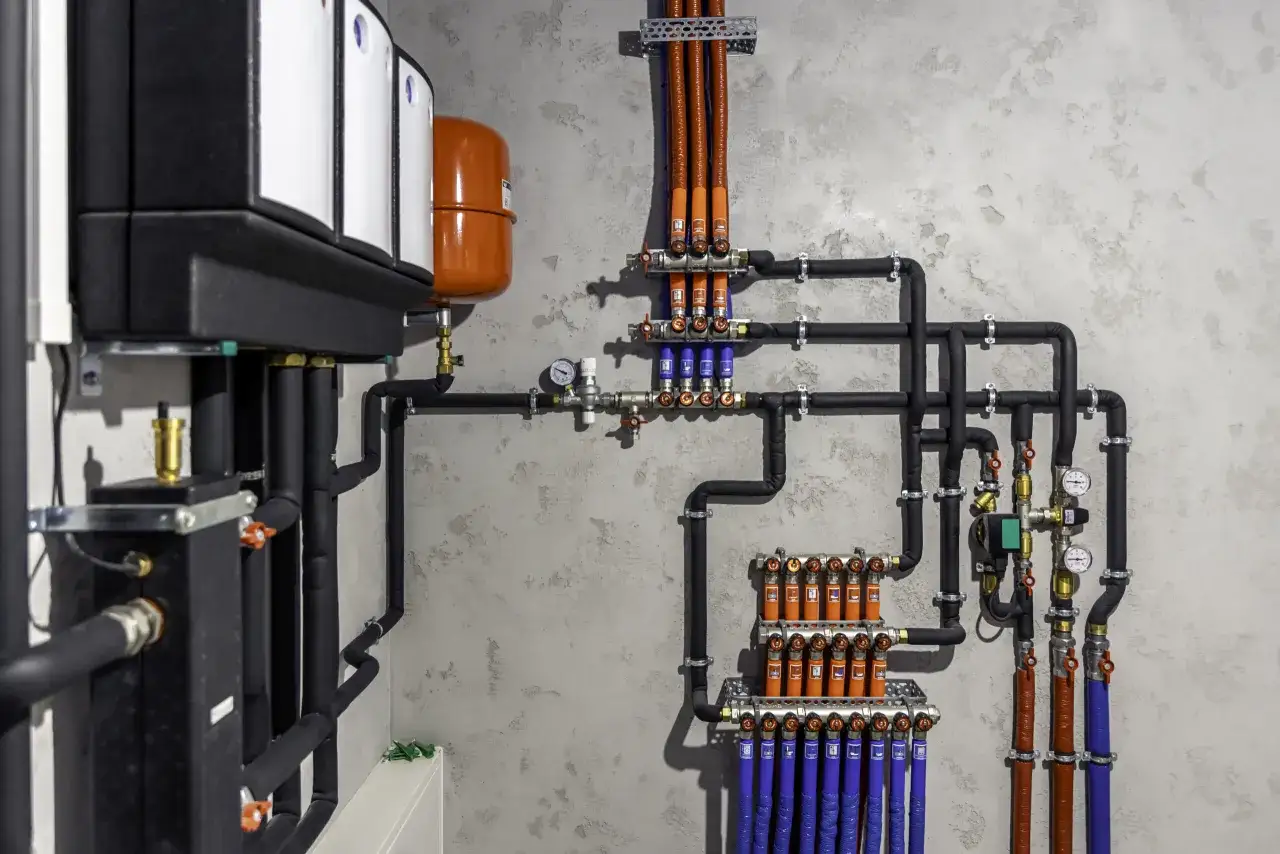

Lokalizacja zaworów mieszających w układach z grzejnikami i podłogówką
Lokalizacja zaworów mieszających zależy od tego, czy sterują one obiegiem grzejnikowym, czy podłogowym. W systemach z ogrzewaniem podłogowym, zawór trójdrożny lub czterodrożny jest zazwyczaj montowany na rozdzielaczu podłogówki. Pobiera on gorącą wodę z kotła i miesza ją z chłodniejszą wodą powracającą z pętli grzewczych, aby uzyskać optymalną temperaturę dla ogrzewania podłogowego. W instalacjach mieszanych, gdzie współistnieją grzejniki i ogrzewanie podłogowe, często stosuje się osobne obwody sterowane przez dedykowane zawory mieszające dla każdego typu odbiornika. Zawór czterodrożny chroniący kocioł jest zazwyczaj montowany na powrocie z instalacji grzejnikowej, zanim woda trafi z powrotem do kotła.
Najczęstsze błędy przy wyborze i montażu zaworów CO na co uważać?
Błąd nr 1: Brak zaworu zwrotnego za pompą
Jednym z najczęściej popełnianych błędów jest pominięcie montażu zaworu zwrotnego za pompą obiegową. Skutkuje to brakiem kontroli nad kierunkiem przepływu czynnika grzewczego, gdy pompa jest wyłączona. Może to prowadzić do niekontrolowanej cyrkulacji grawitacyjnej, która powoduje wychładzanie instalacji i niepotrzebne straty ciepła. W skrajnych przypadkach, gdy pompa jest zamontowana na zasilaniu, brak zaworu zwrotnego może nawet pozwolić na cofanie się gorącej wody przez pompę, co może prowadzić do jej przegrzania i uszkodzenia. Jest to fundamentalny błąd, który negatywnie wpływa na efektywność i żywotność całego systemu.
Błąd nr 2: Złe ciśnienie otwarcia lub nieprawidłowy montaż zaworu bezpieczeństwa
Kolejnym krytycznym błędem jest niewłaściwy dobór ciśnienia otwarcia zaworu bezpieczeństwa lub jego nieprawidłowy montaż. Jeśli zawór bezpieczeństwa ma zbyt niskie ciśnienie otwarcia (np. poniżej 2,5 bar w domowej instalacji), będzie się niepotrzebnie otwierał przy każdym niewielkim wzroście ciśnienia, powodując ciągłą utratę czynnika grzewczego i konieczność jego uzupełniania. Z kolei zbyt wysokie ciśnienie otwarcia stwarza ryzyko uszkodzenia instalacji, gdyż zawór otworzy się dopiero wtedy, gdy ciśnienie osiągnie niebezpieczny poziom. Jak podaje Wisesolution.pl, zawór bezpieczeństwa musi być zamontowany bezpośrednio przy źródle ciepła, na rurze zasilającej, bez żadnych elementów odcinających po drodze, aby zapewnić jego skuteczne działanie w każdej sytuacji awaryjnej.
Przeczytaj również: Rury do wody: PEX, PP-R, miedź wybierz mądrze!
Błąd nr 3: Pominięcie zaworów odcinających przy grzejnikach i kluczowych elementach instalacji
Brak zaworów odcinających, zarówno tych przy grzejnikach (powrotnych i zasilających), jak i tych w strategicznych punktach instalacji (np. przed i za pompą, na głównych rozdzielaczach), znacząco utrudnia życie instalatorom i użytkownikom. Bez możliwości szybkiego odcięcia poszczególnych elementów, każda drobna naprawa, konserwacja czy nawet wymiana grzejnika wymaga opróżnienia całej instalacji z wody. Jest to czasochłonne, generuje koszty związane z uzupełnianiem i podgrzewaniem nowej wody, a także zwiększa ryzyko wystąpienia problemów z odpowietrzaniem systemu. Zawory odcinające to inwestycja, która zwraca się wielokrotnie podczas eksploatacji instalacji, ułatwiając diagnostykę i serwisowanie.
