Fundament pod podnośnik dwukolumnowy: poradnik, parametry, bezpieczeństwo

Planując instalację podnośnika dwukolumnowego w warsztacie, wielu właścicieli skupia się przede wszystkim na samym urządzeniu, jego udźwigu i funkcjonalności. Często zapomina się jednak o absolutnie kluczowym elemencie fundamencie. To właśnie solidna i prawidłowo wykonana podstawa jest gwarantem bezpiecznej pracy, długowieczności podnośnika oraz zgodności z przepisami. W tym artykule przyjrzymy się szczegółowo, jakie parametry techniczne musi spełniać fundament, jak go przygotować krok po kroku i jakich błędów unikać, aby mieć pewność, że nasze inwestycje są bezpieczne.

Dlaczego solidny fundament pod podnośnik to nie opcja, a absolutna konieczność?

Kiedy myślimy o podnośniku dwukolumnowym, wyobrażamy sobie stabilną platformę, która bezpiecznie unosi pojazdy, ułatwiając nam pracę. Jednak ta stabilność nie bierze się znikąd. Fundament to coś więcej niż tylko betonowa podstawa konstrukcyjna; to przede wszystkim gwarancja bezpieczeństwa pracy w warsztacie. Jego prawidłowe wykonanie jest absolutnie kluczowe dla zapewnienia stabilności podnośnika, zapobiegania jego uszkodzeniom, a co najważniejsze dla ochrony życia i zdrowia osób pracujących w pobliżu. Zaniedbanie tego etapu może mieć katastrofalne skutki.

Bezpieczeństwo przede wszystkim: zrozumienie sił działających na posadzkę

Podczas pracy podnośnika dwukolumnowego na fundament działają złożone siły. Mamy tu do czynienia z naciskiem pionowym wynikającym z masy podnośnika i podnoszonego pojazdu, ale także z momentami zginającymi, które próbują "przechylić" kolumny, oraz siłami ścinającymi, szczególnie w momencie podnoszenia i opuszczania. Te obciążenia, zwłaszcza dynamiczne, wymagają od podłoża nie tylko wytrzymałości, ale także odpowiedniej sztywności. Słabe lub nieprawidłowo przygotowane podłoże może prowadzić do deformacji, pęknięć, a nawet osiadania fundamentu, co jest prostą drogą do awarii i wypadku.

Konsekwencje błędów: co grozi za montaż podnośnika na słabym podłożu?

Montaż podnośnika na niewłaściwie przygotowanym fundamencie to prosta droga do poważnych problemów. Najczęstsze konsekwencje to:

• Pękanie i kruszenie się posadzki: Pod wpływem nierównomiernie rozłożonych sił, beton może zacząć pękać, co osłabia całą konstrukcję.
• Niestabilność podnośnika: Niewłaściwe osadzenie lub osiadanie fundamentu może spowodować, że kolumny podnośnika nie będą ustawione idealnie pionowo, co prowadzi do nierównomiernego obciążenia i ryzyka niestabilności.
• Ryzyko przewrócenia pojazdu: W skrajnych przypadkach, destabilizacja podnośnika może doprowadzić do jego przechylenia lub nawet przewrócenia się razem z podnoszonym pojazdem.
• Uszkodzenie podnośnika: Siły działające na nieprawidłowo osadzony podnośnik mogą prowadzić do uszkodzenia jego mechanizmów, hydrauliki czy elementów konstrukcyjnych.
• Poważne wypadki: Wszystkie powyższe czynniki zwiększają ryzyko wypadków, które mogą skutkować poważnymi obrażeniami ciała, a nawet utratą życia.

Dlatego tak ważne jest, aby nie bagatelizować wymagań dotyczących fundamentu.

Fundament a odbiór UDT: dlaczego inspektor zacznie od sprawdzenia posadzki?

Każdy podnośnik, zanim zostanie dopuszczony do użytku, musi przejść proces odbioru przez Urząd Dozoru Technicznego (UDT). I wiecie co? Jednym z pierwszych i najważniejszych elementów, na które zwróci uwagę inspektor, jest właśnie stan fundamentu. To nie przypadek. Prawidłowo wykonana podstawa jest warunkiem koniecznym, aby urządzenie mogło być bezpiecznie eksploatowane. Jeśli fundament nie spełnia norm, inspektor po prostu nie dopuści podnośnika do pracy, niezależnie od tego, jak zaawansowany technologicznie jest sam podnośnik. To pokazuje, jak fundamentalne znaczenie ma ten etap.

Kluczowe parametry fundamentu, które musisz znać przed rozpoczęciem prac

Zanim zabierzemy się do pracy, musimy poznać konkretne wymagania techniczne dotyczące fundamentu. To nie są luźne sugestie, ale ścisłe wytyczne, które zapewniają bezpieczeństwo i zgodność z normami. Warto pamiętać, że Dokumentacja Techniczno-Ruchowa (DTR) każdego podnośnika jest podstawowym źródłem informacji, ale istnieją też ogólne zasady, które stosuje się w branży. Poznajmy te kluczowe parametry.

Jaka klasa betonu to minimum? Wyjaśniamy oznaczenia B25, C20/25 i C25/30

Wybór odpowiedniej klasy betonu jest kluczowy dla wytrzymałości fundamentu. Absolutne minimum, które jest powszechnie akceptowane, to beton klasy C20/25 (w starszym oznaczeniu B25). Jednak, jako Franciszek Zając, zawsze rekomenduję, aby dla większego marginesu bezpieczeństwa, zwłaszcza przy podnośnikach o większym udźwigu, sięgać po beton klasy C25/30 (dawniej B30). Co oznaczają te symbole? Cyfry te odnoszą się do wytrzymałości betonu na ściskanie C20/25 oznacza, że beton osiąga wytrzymałość 20 MPa na próbkach cylindrycznych i 25 MPa na próbkach sześciennych. Wyższa klasa betonu to po prostu większa odporność na obciążenia, co przekłada się na trwałość i bezpieczeństwo fundamentu przez lata.

Grubość wylewki: dlaczego 30 cm to złoty standard i kiedy można to zmienić?

Standardowa i najczęściej zalecana minimalna grubość płyty fundamentowej pod podnośnik dwukolumnowy to 30 cm. Taka grubość zapewnia odpowiednią sztywność i rozłożenie obciążeń, szczególnie w przypadku popularnych podnośników bezramowych (tzw. "clear floor"). Warto jednak zaznaczyć, że dla lżejszych modeli podnośników z dolną ramą (belką przejazdową) producenci mogą dopuszczać nieco mniejszą grubość, na przykład 20-25 cm. Zawsze jednak należy kierować się przede wszystkim zaleceniami zawartymi w DTR konkretnego urządzenia, ponieważ to tam znajdziemy precyzyjne wytyczne dla danego modelu.

Optymalne wymiary płyty fundamentowej: jak duży obszar przygotować?

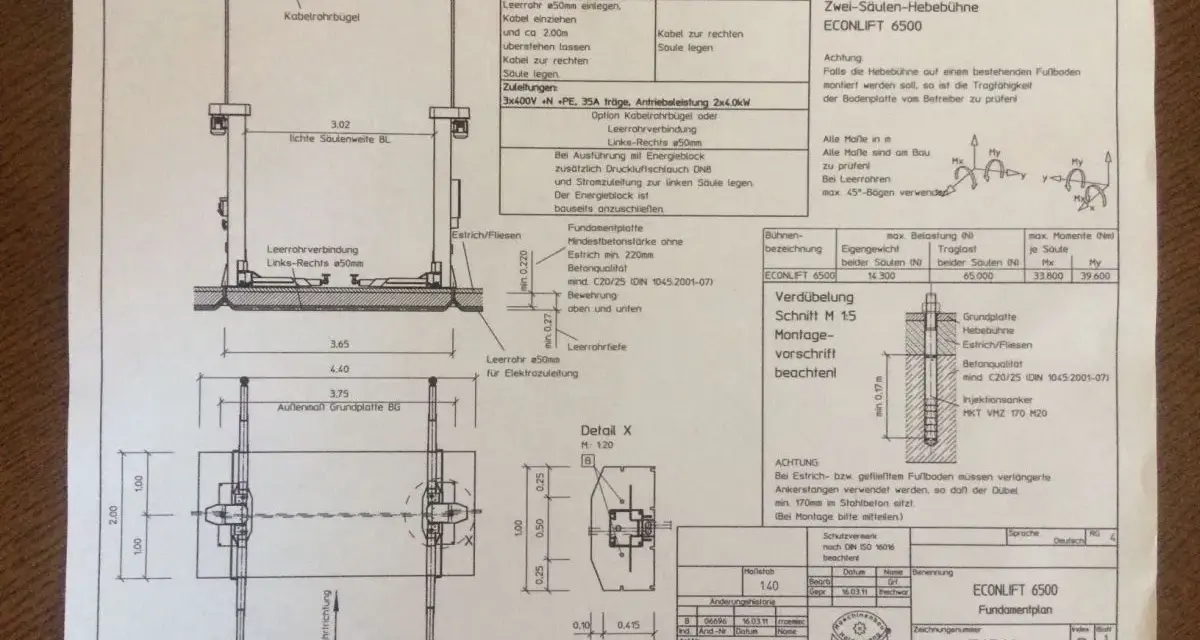

Fundament pod podnośnik dwukolumnowy powinien stanowić jednolitą płytę obejmującą obszar pod obiema kolumnami. Nie budujemy dwóch oddzielnych stóp fundamentowych, ponieważ mogłoby to prowadzić do nierównomiernego osiadania i problemów ze stabilnością. Typowe, zalecane wymiary takiej płyty to 4000 mm długości na 1500 mm szerokości. Te wymiary zapewniają odpowiednią stabilność i rozłożenie sił, ale również dają pewien zapas przestrzeni roboczej wokół kolumn.

Zbrojenie: cichy bohater fundamentu. Kiedy jest niezbędne i jak je wykonać?

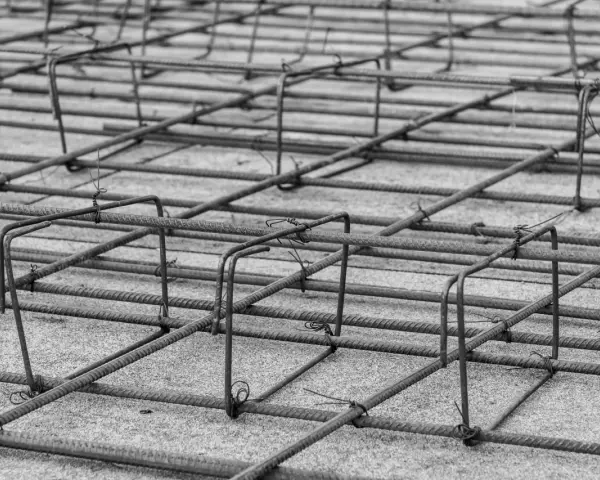

Zbrojenie to prawdziwy "cichy bohater" każdego solidnego fundamentu. Choć niewidoczne po wylaniu betonu, odgrywa kluczową rolę w zwiększaniu jego wytrzymałości na siły rozciągające i zginające. Bez zbrojenia beton, choć mocny na ściskanie, jest kruchy i podatny na pękanie pod wpływem tych sił. Zgodnie z dobrymi praktykami, zaleca się stosowanie podwójnej siatki zbrojeniowej, umieszczonej zarówno w górnej, jak i dolnej części płyty fundamentowej. Siatka powinna być wykonana z odpowiednio dobranych prętów stalowych, a jej elementy muszą być ze sobą starannie połączone. Ważne jest również, aby pręty były odpowiednio otulone betonem, co chroni je przed korozją. Precyzyjne wykonanie zbrojenia jest gwarancją długowieczności i bezpieczeństwa fundamentu.

Przygotowanie fundamentu krok po kroku: od wykopu po gotową płytę

Budowa fundamentu to proces, który wymaga precyzji i przestrzegania kolejnych etapów. Niezależnie od tego, czy wylewamy zupełnie nową posadzkę w warsztacie, czy adaptujemy istniejącą, kluczowe jest zachowanie odpowiedniej kolejności i dbałość o detale. Oto jak powinien wyglądać ten proces.

Sytuacja 1: Wylewasz nową posadzkę w całym warsztacie

Jeśli budujesz nowy warsztat lub gruntownie remontujesz istniejący, masz najlepszą okazję, by od razu wykonać fundament zgodnie ze sztuką. Proces wygląda następująco:

1. Przygotowanie podłoża: Należy zadbać o odpowiednie zagęszczenie gruntu rodzimego, aby zapobiec jego osiadaniu.
2. Wykonanie wykopu: Wykop powinien mieć odpowiednią głębokość, uwzględniającą grubość płyty fundamentowej, warstw izolacyjnych i podbudowy.
3. Warstwy izolacyjne i podbudowa: Układa się warstwę izolacji przeciwwilgociowej (np. z folii budowlanej) oraz podbudowę z kruszywa (np. zagęszczony tłuczeń), która zapewni stabilność i odprowadzenie wody.
4. Wykonanie zbrojenia: Układana jest podwójna siatka zbrojeniowa zgodnie z projektem.
5. Deskowanie: Tworzone jest szczelne deskowanie, które nada fundamentowi odpowiedni kształt.
6. Wylewanie betonu: Beton klasy C20/25 lub C25/30 jest wylewany i dokładnie zagęszczany za pomocą wibratora. Wibracja usuwa pęcherze powietrza, zapewniając jednorodność i wytrzymałość betonu.

Ten etap wymaga staranności, ale daje pewność, że fundament będzie wykonany od podstaw zgodnie z najlepszymi praktykami.

Sytuacja 2: Adaptacja istniejącej posadzki: jak wyciąć i wylać nową płytę fundamentową?

Często zdarza się, że warsztat już istnieje, a jego posadzka nie spełnia wymagań dla podnośnika. W takiej sytuacji kluczowe jest precyzyjne wyznaczenie obszaru, w którym ma powstać nowy fundament. Następnie należy wyciąć istniejącą posadzkę w tym miejscu, na przykład za pomocą piły do betonu z tarczą diamentową. Po usunięciu wyciętego fragmentu, przygotowuje się podłoże pod nim, wykonuje zbrojenie, deskowanie i wylewa nowy beton. Bardzo ważne jest, aby nowy fundament był jednolitą płytą, nieprzeciętą żadnymi dylatacjami czy pęknięciami, na których mógłby pracować. Zgodnie z wytycznymi, podnośnika nie wolno instalować na takich elementach. Czasami konieczne jest wycięcie większego obszaru i wykonanie nowej, wzmocnionej płyty, która połączy się z istniejącą posadzką w sposób zapewniający stabilność.

Kluczowy etap: jak prawidłowo wypoziomować powierzchnię?

Płaskość i idealne wypoziomowanie powierzchni fundamentu są absolutnie krytyczne dla prawidłowej pracy podnośnika. Nawet niewielkie nierówności mogą prowadzić do niewłaściwego ustawienia kolumn, co z kolei obciąża mechanizmy podnośnika i pojazdu. Zgodnie z normami, maksymalne odchylenie od poziomu nie powinno przekraczać około 5 mm na długości 4 metrów. Do osiągnięcia idealnej płaskości stosuje się łaty, poziomice, a w bardziej zaawansowanych pracach niwelatory laserowe. Po wylaniu betonu, jego powierzchnię należy dokładnie wygładzić i skontrolować jej płaskość przed całkowitym związaniem.

Cierpliwość popłaca: ile musi schnąć beton przed montażem kotew?

To jeden z najczęściej bagatelizowanych etapów, a ma ogromne znaczenie dla trwałości połączenia. Beton potrzebuje czasu, aby osiągnąć pełną wytrzymałość. Proces ten nazywamy sezonowaniem lub dojrzewaniem. Montaż podnośnika i wiercenie otworów pod kotwy można rozpocząć dopiero po uzyskaniu przez beton pełnej wytrzymałości, co trwa minimum 28 dni. W tym czasie beton nabiera swojej docelowej twardości i stabilności. Zbyt wczesny montaż, gdy beton jest jeszcze "młody", może prowadzić do osłabienia jego struktury, uszkodzenia kotew i w konsekwencji do utraty stabilności całego systemu. Cierpliwość na tym etapie jest inwestycją w bezpieczeństwo.

Najczęstsze błędy przy budowie fundamentu i jak ich uniknąć

W mojej praktyce jako Franciszka Zająca widziałem już wiele sytuacji, gdzie niedociągnięcia na etapie fundamentu prowadziły do problemów. Świadomość najczęstszych błędów pozwala ich uniknąć i zapewnić, że nasza inwestycja będzie bezpieczna i zgodna z przepisami.

Błąd #1: Ignorowanie Dokumentacji Techniczno-Ruchowej (DTR) podnośnika

To absolutnie podstawowy błąd. Każdy podnośnik, nawet ten najprostszy, ma swoją DTR, która zawiera specyficzne wymagania dotyczące fundamentu. Mogą to być inne klasy betonu, inne wymiary, czy specyficzne zalecenia dotyczące zbrojenia. Ignorowanie DTR to jak budowanie domu bez projektu ryzykujemy, że konstrukcja nie będzie spełniać swoich funkcji, a co gorsza, może być niebezpieczna. Zawsze zaczynamy od lektury DTR!

Błąd #2: Zbyt słaby beton lub jego nieprawidłowe zawibrowanie

Użycie betonu o zbyt niskiej klasie wytrzymałości lub brak jego odpowiedniego zagęszczenia (wibrowania) to prosta droga do problemów. Beton o niskiej klasie będzie mniej odporny na obciążenia, co może prowadzić do jego pękania i kruszenia się. Z kolei nieprawidłowe zawibrowanie skutkuje powstawaniem pustek powietrznych w betonie, co obniża jego wytrzymałość i jednorodność. W efekcie fundament staje się porowaty i szybciej ulega degradacji pod wpływem nacisku i czynników atmosferycznych.

Błąd #3: Umiejscowienie kolumn na dylatacji lub pęknięciach posadzki

Jak już wielokrotnie podkreślałem, podnośnika nie wolno instalować na pęknięciach czy dylatacjach. Te elementy konstrukcyjne są celowo wykonane tak, aby przenosić ruchy i naprężenia w posadzce. Umieszczenie na nich kolumn podnośnika oznacza, że będą one pracować na niestabilnym podłożu, co jest skrajnie niebezpieczne. W przypadku wykrycia takich problemów na istniejącej posadzce, konieczne jest wycięcie uszkodzonego fragmentu i wylanie nowej, jednolitej płyty fundamentowej.

Błąd #4: Zbyt szybki montaż podnośnika na niewysezonowanym betonie

Powtórzmy to jeszcze raz, bo to kluczowe: cierpliwość jest cnotą. Montaż podnośnika przed upływem 28 dni od wylania betonu to poważny błąd. Beton w tym czasie wciąż "pracuje" i nie osiągnął swojej pełnej, projektowej wytrzymałości. Wczesne obciążenie go masą podnośnika i pojazdu może prowadzić do mikropęknięć, osłabienia struktury, a także do problemów z prawidłowym zakotwieniem. To jak budowanie domu na mokrym zaprawie efekt końcowy będzie daleki od oczekiwanego i bezpiecznego.

Co dalej? Wybór i montaż kotew jako ostatni element układanki

Gdy fundament jest już gotowy, wysezonowany i idealnie wypoziomowany, pozostaje nam ostatni, ale równie ważny etap prawidłowy dobór i montaż kotew. To one zapewnią trwałe i bezpieczne połączenie podnośnika z podłożem, przenosząc wszystkie obciążenia. Bez solidnych kotew, nawet najlepszy fundament na nic się nie zda.

Kotwy mechaniczne (rozporowe) vs. chemiczne: które wybrać?

Na rynku dostępne są dwa główne typy kotew: mechaniczne (rozporowe) i chemiczne. Kotwy mechaniczne, jak sama nazwa wskazuje, działają na zasadzie rozparcia w otworze. Są stosunkowo proste w montażu i często tańsze. Kotwy chemiczne natomiast wykorzystują specjalną żywicę, która wypełnia otwór i trwale wiąże pręt z betonem. Są one zazwyczaj bardziej odporne na drgania i lepiej sprawdzają się w trudniejszych warunkach, np. w betonie o niższej jakości lub w miejscach narażonych na duże obciążenia dynamiczne. Ważne: Zawsze sprawdzajcie DTR podnośnika! Producent często precyzuje, jakiego typu kotwy są wymagane dla danego modelu. To najlepsza wskazówka, którą warto się kierować.

Przeczytaj również: Fundamenty domu: przewodnik krok po kroku - uniknij błędów!

Prawidłowa technika kotwienia: na co zwrócić uwagę podczas wiercenia i montażu?

Nawet najlepsza kotwa nie spełni swojej roli, jeśli zostanie zamontowana nieprawidłowo. Kluczowe jest:

• Precyzyjne wyznaczenie punktów wiercenia: Muszą być zgodne z otworami montażowymi w podstawie podnośnika.
• Użycie odpowiednich wierteł i głębokości wiercenia: Zbyt płytki otwór osłabi kotwienie, a zbyt głęboki może spowodować problemy z montażem lub uszkodzenie fundamentu.
• Dokładne oczyszczenie otworów: Jest to szczególnie ważne przy kotwach chemicznych pył w otworze uniemożliwi prawidłowe związanie żywicy.
• Prawidłowy montaż zgodnie z instrukcją producenta: Dla kotew mechanicznych kluczowy jest odpowiedni moment dokręcania nakrętki, a dla kotew chemicznych czas wiązania żywicy.

Pamiętajcie, że błędy w kotwieniu mogą zniweczyć cały wysiłek włożony w przygotowanie fundamentu. To ostatni, ale niezwykle ważny element układanki zapewniającej bezpieczeństwo.
