Systemy zaciskane CO: przewodnik po materiałach, montażu i błędach

Systemy rur zaciskanych, znane również jako zaprasowywane, to technologia, która rewolucjonizuje sposób budowania instalacji centralnego ogrzewania. W dobie poszukiwania szybszych, bezpieczniejszych i bardziej niezawodnych rozwiązań, zrozumienie tej metody staje się kluczowe. Ten artykuł dostarczy Ci kompleksowej wiedzy na temat systemów zaciskanych, pomagając podjąć świadomą decyzję o wyborze i zastosowaniu tego nowoczesnego rozwiązania, niezależnie od tego, czy jesteś profesjonalnym instalatorem, czy zaawansowanym majsterkowiczem.

System zaciskany w instalacji CO dlaczego to rozwiązanie zdominowało rynek?

System zaciskany w instalacjach centralnego ogrzewania to metoda łączenia rur, która polega na mechanicznym zaciśnięciu specjalnej złączki na rurze za pomocą dedykowanego narzędzia. Ta technologia zdobyła rynek dzięki kilku kluczowym przewagom nad tradycyjnymi metodami, takimi jak lutowanie czy spawanie. Przede wszystkim, jest to rozwiązanie niezwykle szybkie i proste w montażu, co przekłada się na znaczącą oszczędność czasu nawet do 25-30% w porównaniu do tradycyjnych metod. Co równie ważne, montaż systemem zaciskanym nie wymaga użycia otwartego ognia, co znacząco podnosi bezpieczeństwo pożarowe (PPOŻ) na budowie. Połączenia wykonane tą metodą charakteryzują się wysoką szczelnością i trwałością, a także estetycznym wyglądem. Innowacyjne funkcje, takie jak system "niezaciśnięte-nieszczelne" (SC-Contur), dostępne w niektórych systemach, dodatkowo ułatwiają kontrolę poprawności wykonania połączeń, eliminując ryzyko pominięcia kluczowego etapu montażu.

Miedź, stal czy PEX? Jaki materiał wybrać do instalacji zaciskanej w Twoim domu

Wybór odpowiedniego materiału rur jest fundamentem każdej trwałej i efektywnej instalacji centralnego ogrzewania. Systemy zaciskane oferują elastyczność w tym zakresie, pozwalając na wykorzystanie różnych materiałów, każdy z nich ma swoje specyficzne właściwości, które warto poznać przed podjęciem decyzji.

Rury wielowarstwowe (PEX/Al/PEX) uniwersalny wybór do grzejników i podłogówki

Rury wielowarstwowe, często spotykane jako PEX/Al/PEX, to obecnie jeden z najpopularniejszych wyborów w nowoczesnych instalacjach CO, a także w systemach ogrzewania podłogowego. Ich uniwersalność wynika z połączenia zalet różnych materiałów. Charakteryzują się dużą elastycznością, co ułatwia układanie i minimalizuje potrzebę stosowania wielu złączek. Są również odporne na korozję, co jest kluczowe dla długowieczności instalacji. Dodatkowa warstwa aluminium w ich strukturze zapewnia niską rozszerzalność cieplną materiał ten mniej "pracuje" pod wpływem zmian temperatury, co zapobiega naprężeniom w systemie. Ponadto, rury te skutecznie tłumią drgania i hałas. Montaż jest szybki i, co najważniejsze, nie wymaga użycia otwartego ognia, co czyni je bezpiecznym wyborem dla każdej budowy.

Systemy stalowe kiedy niezawodność i odporność na ciśnienie są priorytetem?

Rury stalowe, zarówno te wykonane ze stali węglowej (często ocynkowanej) jak i ze stali nierdzewnej, to synonim niezawodności i wytrzymałości. Ich główną zaletą jest bardzo wysoka odporność mechaniczna oraz zdolność do pracy w ekstremalnych warunkach temperaturowych i ciśnieniowych. Z tego powodu są one często wybierane do budowy pionów instalacyjnych, instalacji w trudnych warunkach, takich jak kotłownie, a także w systemach wymagających pracy pod wysokim ciśnieniem. Warto jednak rozróżnić dwa główne typy: stal węglowa, która jest zazwyczaj tańsza, ale bardziej podatna na korozję (zwłaszcza jeśli nie jest odpowiednio zabezpieczona, np. przez ocynk), oraz stal nierdzewna, która oferuje najwyższy poziom trwałości i odporności na korozję, ale wiąże się ze znacznie wyższymi kosztami zakupu.

Instalacja z miedzi zaciskanej zalety i potencjalne ryzyka, o których musisz wiedzieć

Miedź od lat cieszy się uznaniem w instalacjach grzewczych i sanitarnych, a systemy zaciskane otwierają nowe możliwości jej zastosowania. Rury miedziane są cenione za swoją doskonałą odporność na korozję, zdolność do pracy w wysokich temperaturach oraz unikalne właściwości bakteriostatyczne, które zapobiegają rozwojowi drobnoustrojów w przepływającej wodzie. Zastosowanie technologii zaciskanej w przypadku miedzi eliminuje potrzebę tradycyjnego lutowania, co znacząco przyspiesza proces instalacji i redukuje ryzyko termicznego uszkodzenia materiałów w pobliżu. Należy jednak pamiętać o potencjalnym ryzyku korozji elektrochemicznej, która może wystąpić, gdy miedź jest bezpośrednio łączona z innymi metalami, takimi jak stal czy aluminium. W takich sytuacjach kluczowe jest stosowanie odpowiednich złączek dielektrycznych lub izolacji, aby zapobiec degradacji materiałów.

Zaciskarka, czyli serce systemu: wszystko, co musisz wiedzieć o narzędziach

Narzędzia to klucz do sukcesu w każdej instalacji, a w przypadku systemów zaciskanych, to właśnie zaciskarka stanowi ich serce. Bez odpowiedniego narzędzia, nawet najlepsze materiały nie spełnią swojej roli. Przyjrzyjmy się bliżej temu, co musisz wiedzieć o narzędziach niezbędnych do pracy z systemami zaciskanymi.

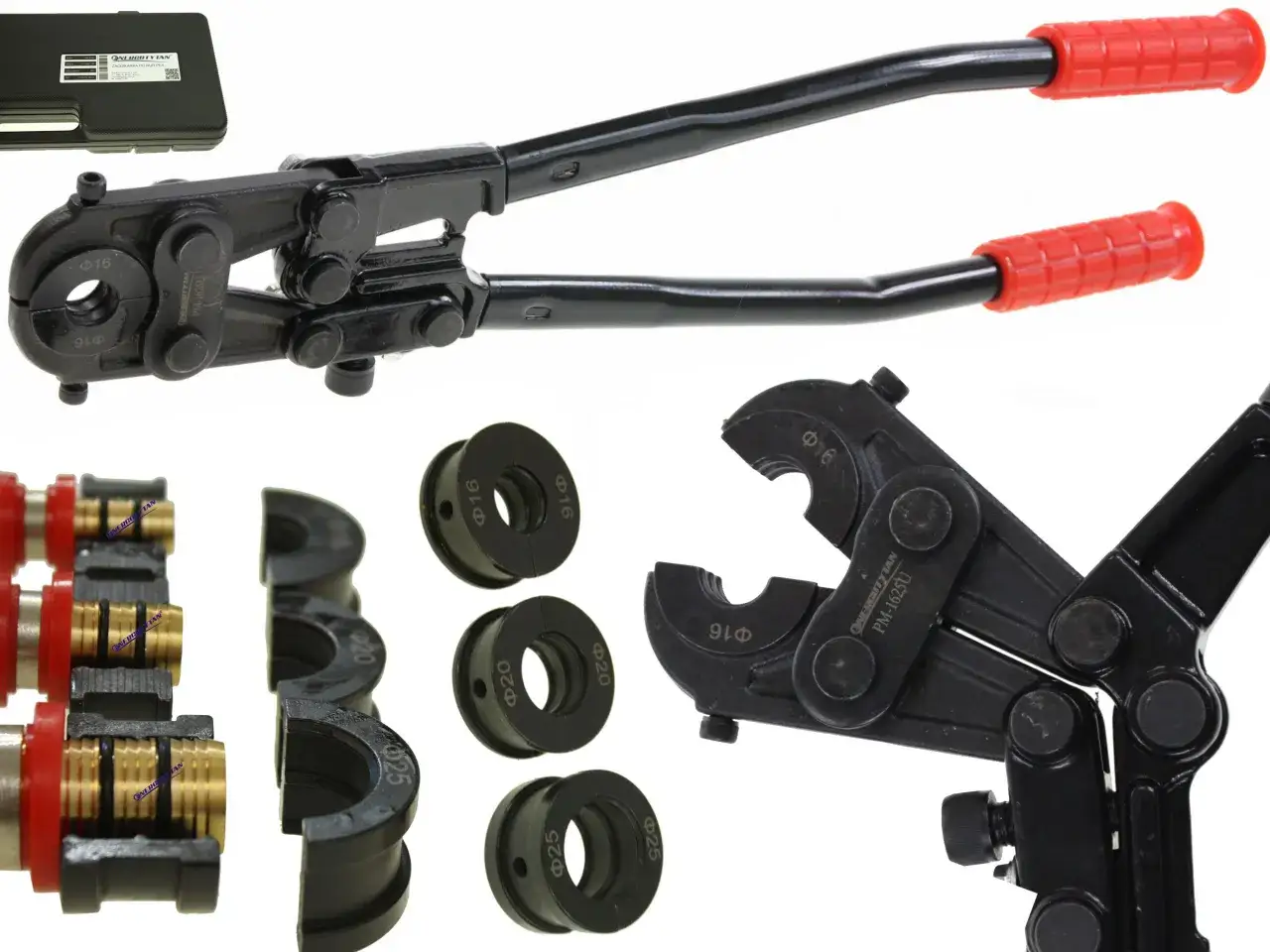

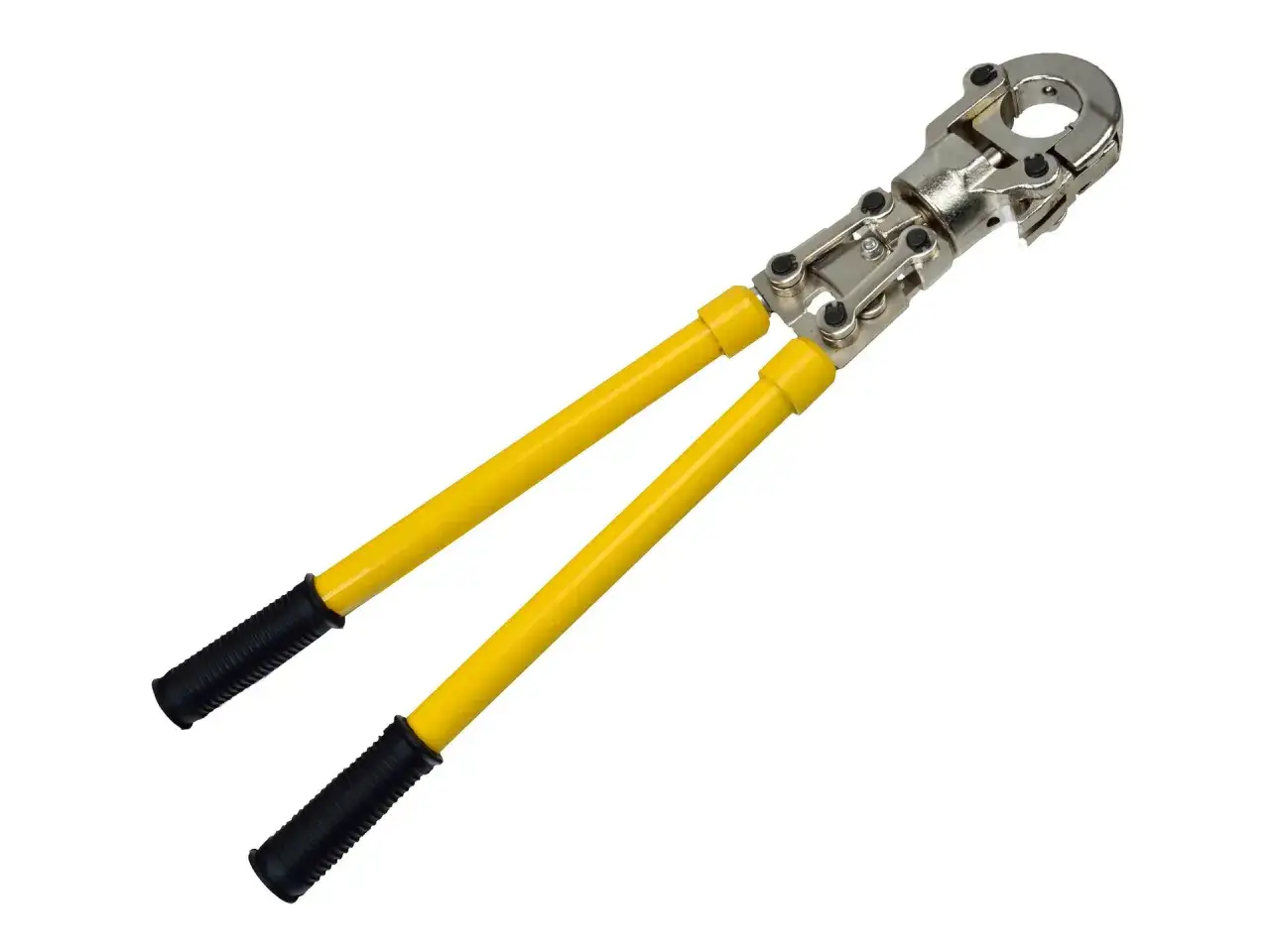

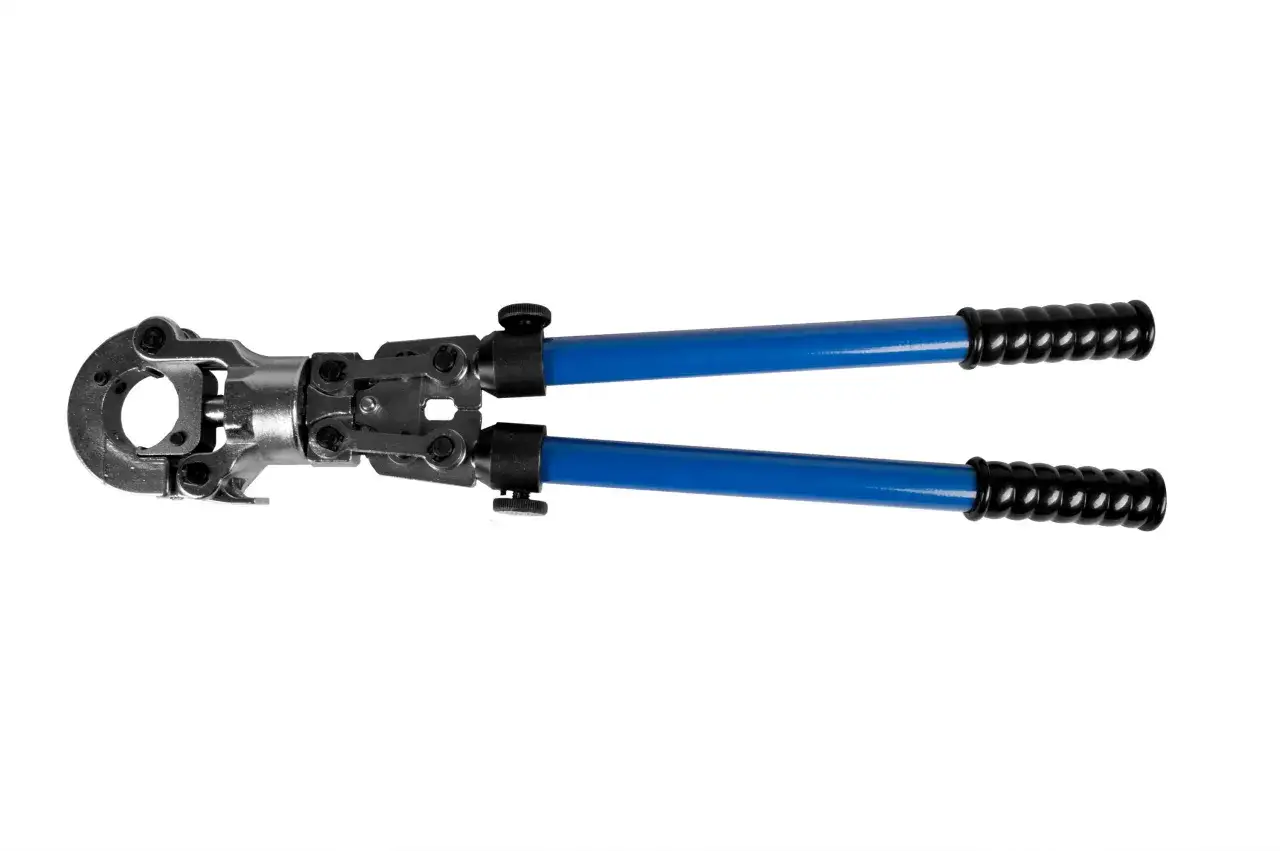

Rodzaje zaciskarek: ręczna, akumulatorowa czy sieciowa którą wybrać?

Podstawowym narzędziem w systemach zaciskanych jest zaciskarka. Dostępne są trzy główne typy tych urządzeń, a wybór zależy od skali projektu i częstotliwości użytkowania. Zaciskarki ręczne są zazwyczaj przeznaczone do mniejszych średnic rur i sprawdzają się w zastosowaniach hobbystycznych lub przy niewielkich pracach instalacyjnych. Są one najtańsze, ale wymagają sporo siły do wykonania zaciśnięcia. Zaciskarki akumulatorowe to z kolei rozwiązanie idealne dla profesjonalistów są mobilne, wszechstronne i oferują dużą moc, co znacznie ułatwia i przyspiesza pracę, nawet przy większych średnicach rur. Wreszcie, zaciskarki sieciowe (elektryczne) są przeznaczone do intensywnej, stacjonarnej pracy, oferując stałą moc i wydajność. Przy wyborze warto kierować się nie tylko ceną, ale przede wszystkim średnicami rur, z jakimi będziemy pracować, oraz budżetem, jaki możemy przeznaczyć na narzędzie.

Szczęki zaciskowe (U, TH, M, V) jak dopasować profil do systemu rur?

Kluczowym elementem współpracy zaciskarki z rurą i złączką są szczęki zaciskowe. To właśnie one nadają kształt złączce, tworząc trwałe i szczelne połączenie. Należy pamiętać, że do każdego systemu i każdej średnicy rur potrzebne są dedykowane szczęki. Najpopularniejsze profile to "U", "TH", "M" czy "V", a każdy z nich jest zaprojektowany do współpracy z konkretnymi typami złączek i rur. Użycie niewłaściwych szczęk jest jednym z najczęstszych błędów, który może prowadzić do nieprawidłowego zaciśnięcia, a w konsekwencji do nieszczelności i konieczności wymiany elementu. Dlatego tak ważne jest, aby dokładnie sprawdzić specyfikację producenta systemu i dobrać odpowiednie szczęki do posiadanej zaciskarki.

Zakup czy wynajem? Kalkulacja kosztów narzędzi do jednorazowego projektu

Decyzja o zakupie czy wynajmie zaciskarki często spędza sen z powiek, zwłaszcza gdy planujemy jednorazowy projekt. Profesjonalni instalatorzy, którzy używają narzędzi na co dzień, zazwyczaj decydują się na zakup, inwestując w sprzęt wysokiej jakości, który szybko się zwraca. Jednak dla zaawansowanego majsterkowicza, który potrzebuje zaciskarki tylko do jednego remontu czy budowy, wynajem może być znacznie bardziej opłacalny. Koszt wynajmu jest zazwyczaj ułamkiem ceny zakupu, a pozwala na skorzystanie z profesjonalnego sprzętu bez ponoszenia wysokich nakładów początkowych. Należy jednak pamiętać, że systemy zaciskane często wiążą się z wyższym kosztem samych złączek w porównaniu do tradycyjnych metod, co również warto uwzględnić w ogólnej kalkulacji kosztów projektu.

Montaż instalacji zaciskanej krok po kroku od cięcia rury po próbę szczelności

Prawidłowy montaż systemu zaciskanego wymaga precyzji i przestrzegania określonych etapów. Oto szczegółowy przewodnik, który pomoże Ci wykonać instalację poprawnie, zapewniając jej długotrwałą i bezawaryjną pracę.

1. Krok 1: Prawidłowe przygotowanie rury cięcie i kalibracja

   Pierwszym i niezwykle ważnym etapem jest prawidłowe przygotowanie rury. Należy ją przyciąć prostopadle do jej osi, używając do tego specjalistycznych nożyc do rur. Następnie kluczowe jest wykonanie kalibracji, czyli przywrócenie idealnego, okrągłego kształtu rury, która mogła ulec deformacji podczas cięcia. Równie istotne jest gradowanie, czyli usunięcie wszelkich ostrych krawędzi, zarówno wewnątrz, jak i na zewnątrz rury. Pominięcie tego etapu może prowadzić do uszkodzenia uszczelek w złączce podczas montażu, co jest częstą przyczyną późniejszych nieszczelności.

2. Krok 2: Osadzenie złączki i kontrola głębokości

   Po przygotowaniu rury należy ją nasunąć na złączkę. Ważne jest, aby złączka była osadzona na rurze na odpowiednią głębokość. Wielu producentów stosuje specjalne okienka kontrolne lub znaczniki na złączkach, które pozwalają wizualnie potwierdzić prawidłowe wsunięcie rury. Zbyt płytkie lub zbyt głębokie osadzenie może skutkować nieprawidłowym zaciśnięciem i potencjalnym przeciekiem.

3. Krok 3: Proces zaciskania jak zrobić to dobrze?

   To moment kulminacyjny montażu. Należy umieścić szczęki zaciskowe w zaciskarce, upewniając się, że są one odpowiednie dla danego systemu i średnicy rury. Następnie należy wykonać zaciśnięcie, przykładając narzędzie do złączki i uruchamiając mechanizm zaciskarki. Ważne jest, aby proces był płynny i równomierny. Po zaciśnięciu należy dokonać kontroli wizualnej. W przypadku systemów z funkcją "niezaciśnięte-nieszczelne" (SC-Contur), brak zaciśnięcia będzie sygnalizowany przez wyciek wody podczas próby ciśnieniowej, co jest doskonałym zabezpieczeniem przed błędami.

4. Krok 4: Próba szczelności

   Ostatnim, ale absolutnie niezbędnym etapem jest próba szczelności instalacji. Po wykonaniu wszystkich połączeń i upewnieniu się, że wszystkie elementy są prawidłowo zamontowane, należy przeprowadzić próbę ciśnieniową zgodnie z zaleceniami producenta. Jest to ostateczne potwierdzenie poprawności wykonania instalacji przed jej oddaniem do użytku.

7 najczęstszych błędów przy montażu, które mogą prowadzić do kosztownej awarii

Nawet najlepsza technologia może zawieść, jeśli montaż zostanie przeprowadzony nieprawidłowo. Systemy zaciskane, mimo swojej prostoty, są podatne na pewne błędy, których unikanie jest kluczowe dla zapewnienia długotrwałej szczelności i bezpieczeństwa instalacji.

1. Brak kalibracji i gradowania ukryty wróg szczelności

   To jeden z najczęściej popełnianych błędów, który ma swoje korzenie w pośpiechu lub braku wiedzy. Pominięcie kalibracji i gradowania rury, czyli przywrócenia jej okrągłego kształtu i usunięcia ostrych krawędzi, może prowadzić do uszkodzenia delikatnych uszczelek w złączce. Nawet niewielkie nacięcie może skutkować mikronieszczelnością, która z czasem powiększy się, prowadząc do wycieku i potencjalnie kosztownej awarii.

2. Użycie niewłaściwych szczęk zaciskowych

   Każdy system rur i złączek wymaga specyficznych szczęk zaciskowych. Użycie szczęk o niewłaściwym profilu (np. "U" zamiast "TH") lub rozmiarze może skutkować niepełnym lub nieprawidłowym zaciśnięciem. Złączka może nie osiągnąć wymaganej wytrzymałości, co prowadzi do nieszczelności, a w skrajnych przypadkach do jej rozszczelnienia pod wpływem ciśnienia.

3. Niedociśnięcie lub "krzywe" zaciśnięcie złączki

   Zbyt słabe zaciśnięcie lub wykonanie go pod niewłaściwym kątem sprawia, że złączka nie osiąga pełnej szczelności. Może to być trudne do zauważenia od razu, a problem ujawni się dopiero po uruchomieniu instalacji i poddaniu jej ciśnieniu, prowadząc do nieprzewidzianych wycieków.

4. Brak kontroli wizualnej i wskaźnika SC-Contur

   Systemy wyposażone w funkcję "niezaciśnięte-nieszczelne" (SC-Contur) są świetnym narzędziem do kontroli, ale tylko wtedy, gdy są używane. Zignorowanie tej funkcji lub brak podstawowej kontroli wizualnej po zaciśnięciu może skutkować pozostawieniem połączeń, które nie zostały prawidłowo zaciśnięte. Takie połączenia ujawnią się dopiero podczas próby ciśnieniowej, często w najmniej dogodnym momencie.

5. Niewłaściwe przygotowanie rury (np. krzywe cięcie)

   Krzywe cięcie rury uniemożliwia prawidłowe osadzenie złączki. Może to prowadzić do nierównomiernego rozłożenia nacisku podczas zaciśnięcia, powstawania naprężeń w materiale i w konsekwencji do nieszczelności. Precyzja na tym etapie jest kluczowa dla sukcesu całego połączenia.

6. Zanieczyszczenie rury lub złączki przed montażem

   Drobinki piasku, opiłki metalu czy inne zanieczyszczenia mogą stanowić poważne zagrożenie dla szczelności. Mogą one uszkodzić uszczelki lub uniemożliwić prawidłowe zaciśnięcie złączki, prowadząc do wycieków. Zawsze należy upewnić się, że zarówno końcówka rury, jak i wnętrze złączki są czyste.

7. Próba zaciśnięcia uszkodzonej lub niekompatybilnej złączki

   Używanie złączek, które noszą ślady uszkodzeń mechanicznych (pęknięcia, odkształcenia), jest gwarancją awarii. Podobnie, próba łączenia elementów pochodzących z różnych systemów, które nie są ze sobą kompatybilne, jest receptą na niepowodzenie. Zawsze należy stosować oryginalne komponenty tego samego systemu.

System zaciskany kontra skręcany które połączenie jest lepsze dla instalacji CO?

Porównanie systemów zaciskanych z tradycyjnymi systemami skręcanymi (gwintowanymi) pozwala lepiej zrozumieć ich miejsce w nowoczesnych instalacjach CO. Oba rozwiązania mają swoje zalety, ale technologia zaciskana coraz śmielej wypiera starsze metody.

Trwałość i pewność połączenia: gdzie technologia zaciskowa wygrywa?

W kontekście trwałości i pewności połączenia, technologia zaciskowa zdecydowanie wygrywa. Prawidłowo wykonane połączenie zaciskane jest jednorazowe, co oznacza, że po zaciśnięciu nie wymaga dalszej ingerencji. Jest ono niezwykle szczelne i odporne na wibracje oraz wahania ciśnienia i temperatury, co drastycznie minimalizuje ryzyko późniejszych przecieków. Połączenia skręcane, choć proste w teorii, wymagają dodatkowego uszczelniania (np. za pomocą pakuł, taśmy teflonowej) i mogą z czasem wymagać dokręcenia, zwłaszcza pod wpływem cyklicznych zmian temperatury. Warto zaznaczyć, że według danych Poradnik-Inżyniera.pl, systemy zaciskane oferują wyższy poziom niezawodności w długoterminowej perspektywie.

Przeczytaj również: Ile kosztuje przyłącze prądu? Sprawdź koszty i procedurę

Koszty i łatwość montażu dla amatora kiedy warto rozważyć system skręcany?

Kiedy mówimy o kosztach początkowych i łatwości montażu dla amatora, systemy skręcane wciąż mają swoje miejsce. Materiały do systemów skręcanych są zazwyczaj tańsze, a do ich montażu nie potrzeba specjalistycznych narzędzi wystarczą podstawowe klucze. To czyni je bardziej dostępnymi dla osób z ograniczonym budżetem lub tych, którzy wykonują instalację samodzielnie po raz pierwszy. Jednakże, choć montaż skręcany wydaje się prostszy, jego poprawność i ostateczna szczelność w dużej mierze zależą od doświadczenia i staranności instalatora. System zaciskany, mimo wyższych kosztów zakupu lub wynajmu narzędzi, oferuje znacznie większą powtarzalność i pewność poprawnego wykonania połączenia, co dla wielu inwestorów jest warte poniesienia wyższych kosztów początkowych.

Jak świadomie wybrać system zaciskany? Praktyczna checklista przed zakupem

Wybór odpowiedniego systemu zaciskanego to decyzja, która powinna być poprzedzona staranną analizą. Aby ułatwić ten proces i zapewnić, że dokonujesz najlepszego wyboru, przygotowaliśmy praktyczną checklistę.

• Sprawdzenie dostępności materiałów i złączek w lokalnych hurtowniach

  Zanim zdecydujesz się na konkretny system renomowanego producenta, takiego jak Viega, Geberit, KAN-therm, SANHA czy Uponor, sprawdź dostępność jego komponentów w lokalnych hurtowniach instalacyjnych. Łatwy dostęp do rur, złączek i akcesoriów jest kluczowy nie tylko podczas budowy, ale także w przyszłości, podczas ewentualnych napraw czy rozbudowy instalacji.

• Weryfikacja aprobat technicznych i gwarancji producenta

  Upewnij się, że wybrany system posiada odpowiednie aprobaty techniczne i certyfikaty (np. od Instytutu Techniki Budowlanej - ITB, czy pozytywną opinię Narodowego Instytutu Zdrowia Publicznego - PZH). Są one gwarancją, że produkt spełnia polskie i europejskie normy bezpieczeństwa i jakości. Zwróć również uwagę na długość i warunki gwarancji oferowanej przez producenta to świadczy o jego zaufaniu do własnych produktów.

• Dobór średnic rur do mocy grzewczej o co zapytać projektanta lub instalatora?

  Prawidłowy dobór średnic rur jest absolutnie kluczowy dla efektywności i ekonomiki pracy instalacji centralnego ogrzewania. Zbyt małe średnice spowodują nadmierne opory przepływu i niedogrzanie pomieszczeń, a zbyt duże niepotrzebny wzrost kosztów materiałów i strat ciepła. Skonsultuj się z projektantem instalacji lub doświadczonym instalatorem, aby upewnić się, że wybrane średnice są optymalne dla mocy grzewczej Twojego budynku i specyfiki systemu.

• Ocena kompatybilności z istniejącą instalacją (jeśli to rozbudowa/modernizacja)

  Jeśli planujesz rozbudowę lub modernizację istniejącej instalacji, kluczowe jest sprawdzenie kompatybilności nowego systemu z obecnymi elementami. Dotyczy to nie tylko wymiarów połączeń, ale przede wszystkim materiałów. Pamiętaj o ryzyku korozji elektrochemicznej przy łączeniu różnych metali. W razie wątpliwości, warto zastosować odpowiednie złączki przejściowe lub izolacyjne.

• Kalkulacja całkowitych kosztów (materiały + narzędzia + robocizna)

  Przed podjęciem ostatecznej decyzji, wykonaj szczegółową kalkulację. Uwzględnij nie tylko koszt rur i złączek, ale także cenę zakupu lub wynajmu zaciskarki i szczęk, a także ewentualne koszty robocizny, jeśli nie planujesz wykonywać prac samodzielnie. Tylko pełne spojrzenie na koszty pozwoli Ci na świadome porównanie różnych opcji i wybór najbardziej opłacalnego rozwiązania.
