Dystanse do zbrojenia to kluczowe, choć niewielkie, elementy używane w konstrukcjach żelbetowych. Ich głównym zadaniem jest zapewnienie stałej i precyzyjnej odległości między prętami zbrojeniowymi a deskowaniem lub podłożem. Ta odległość, zwana otuliną betonową, chroni stal przed korozją, ogniem i innymi czynnikami zewnętrznymi, co bezpośrednio przekłada się na trwałość i bezpieczeństwo całej konstrukcji. Brak tych niepozornych elementów lub ich nieprawidłowe użycie może prowadzić do poważnych konsekwencji, takich jak korozja zbrojenia, utrata nośności i skrócenie żywotności całej konstrukcji, co finalnie jest bardzo kosztownym błędem.
Dlaczego mały plastikowy element decyduje o trwałości Twojego domu na dekady?
Czym są dystanse do zbrojenia i dlaczego ich brak to kosztowny błąd?
Dystanse zbrojeniowe to małe, ale niezwykle istotne elementy w każdej konstrukcji żelbetowej. Ich podstawowe zadanie polega na utrzymaniu stałej i precyzyjnej odległości między prętami zbrojeniowymi a powierzchnią deskowania lub bezpośrednim podłożem. Ta odległość, którą nazywamy otuliną betonową, jest absolutnie kluczowa dla długowieczności i bezpieczeństwa budowli. Jak pokazują doświadczenia, brak tych elementów lub ich nieprawidłowe zastosowanie to prosta droga do poważnych problemów. Mowa tu o przyspieszonej korozji zbrojenia, znaczącej utracie nośności konstrukcji, a w efekcie o drastycznym skróceniu jej żywotności. To wszystko przekłada się na koszty, które wielokrotnie przewyższają początkową, pozorną oszczędność.
Otulina betonowa: niewidoczna tarcza ochronna dla zbrojenia
Otulina betonowa to warstwa betonu znajdująca się pomiędzy zewnętrzną powierzchnią elementu żelbetowego a najbliższym prętem zbrojeniowym. Jej rola jest nie do przecenienia. Przede wszystkim stanowi barierę ochronną dla stali zbrojeniowej, zabezpieczając ją przed szkodliwym działaniem wilgoci i agresywnych substancji chemicznych, które mogą prowadzić do korozji. Korozja zbrojenia to jeden z najczęstszych i najgroźniejszych procesów niszczących konstrukcje żelbetowe. Ponadto, otulina chroni stal przed wysoką temperaturą podczas pożaru, opóźniając jej nagrzewanie i utratę wytrzymałości. Utrzymanie projektowanej grubości otuliny jest krytyczne zarówno zbyt mała, jak i zbyt duża warstwa betonu może być niekorzystna. Zbyt mała naraża stal na bezpośrednie działanie czynników zewnętrznych, podczas gdy zbyt duża może osłabić przyczepność między stalą a betonem, zmniejszając efektywność współpracy tych dwóch materiałów.
Stabilność, nośność, odporność ogniowa trzy filary bezpieczeństwa, o które dbają dystanse
Dystanse zbrojeniowe odgrywają kluczową rolę w zapewnieniu stabilności i bezpieczeństwa konstrukcji żelbetowych. Zapobiegają one przemieszczaniu się siatek i pojedynczych prętów zbrojeniowych w trakcie procesu betonowania. Bez dystansów zbrojenie mogłoby się przesunąć pod ciężarem mieszanki betonowej lub w wyniku ruchu osób pracujących na budowie, co prowadziłoby do utraty projektowanej geometrii i zaburzenia prawidłowego rozkładu naprężeń. Odpowiednia grubość otuliny, którą zapewniają dystanse, działa niczym tarcza ochronna. W przypadku pożaru, ta warstwa betonu spowalnia proces nagrzewania się prętów stalowych, co pozwala konstrukcji dłużej utrzymać swoją nośność i zapobiega gwałtownemu zawaleniu. Pośrednio, poprzez zapewnienie prawidłowego położenia zbrojenia, dystanse wpływają również na ogólną nośność konstrukcji, gwarantując, że stal pracuje zgodnie z założeniami projektowymi.
Jakie dystanse do zbrojenia wybrać? Przewodnik po materiałach i kształtach
Dystanse plastikowe: kiedy lekkość i ekonomia idą w parze z funkcjonalnością
Dystanse wykonane z tworzyw sztucznych to obecnie najczęściej wybierane rozwiązanie na budowach, głównie ze względu na ich atrakcyjny stosunek ceny do jakości. Są one lekkie, co ułatwia transport i montaż, a przy tym odporne na wilgoć, niskie temperatury i większość chemikaliów budowlanych. Należy jednak pamiętać, że nie posiadają one właściwości ognioodpornych. Wśród dystansów plastikowych znajdziemy wiele różnorodnych kształtów, dopasowanych do specyficznych zastosowań:
- Punktowe: Popularne "gwiazdki" doskonale sprawdzają się przy zbrojeniu pionowym w ścianach i słupach, zapewniając równomierne otulenie z każdej strony. "Baryłki" lub krążki są idealne do zbrojenia poziomego, szczególnie na twardym podłożu.

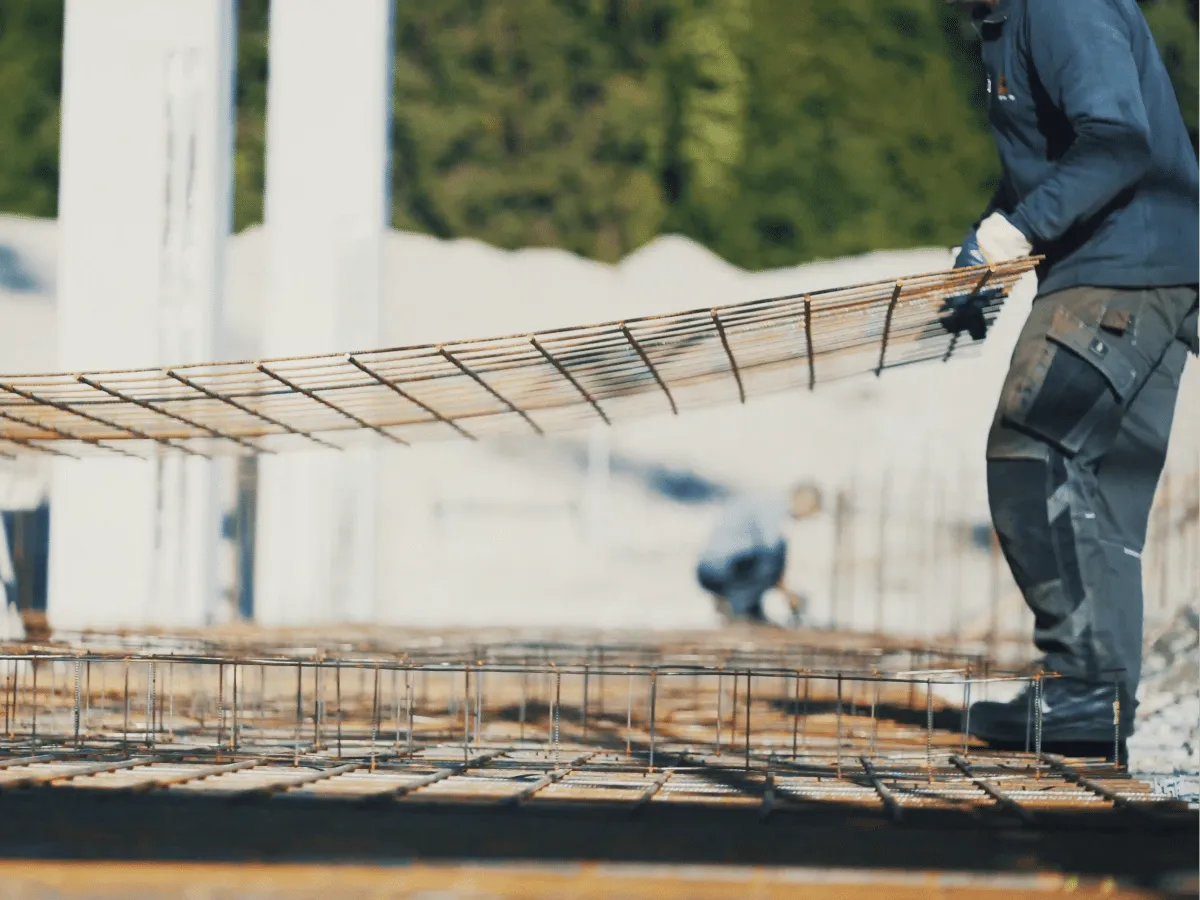

- Liniowe: Listwy, takie jak popularne typy "ZZ", służą do podparcia siatek zbrojeniowych na większych, płaskich powierzchniach, na przykład na stropach. Zapewniają stabilne podparcie na całej długości.
Dystanse betonowe: niezastąpione tam, gdzie liczy się maksymalna wytrzymałość i ognioodporność
Dystanse betonowe to rozwiązanie dla najbardziej wymagających zastosowań. Charakteryzują się one bardzo wysoką wytrzymałością mechaniczną, doskonałą ognioodpornością i mrozoodpornością. Co więcej, ich współczynnik rozszerzalności cieplnej jest identyczny jak otaczającego betonu, co eliminuje ryzyko powstawania mikropęknięć na styku dystansu i betonu, które mogłyby osłabić konstrukcję. Często są one dodatkowo wzmacniane włóknem szklanym, co zwiększa ich wytrzymałość. Wśród typowych kształtów wyróżniamy "kości", które dzięki swojej konstrukcji pozwalają na uzyskanie kilku różnych wysokości otuliny, a także listwy, podobne do tych stosowanych w dystansach plastikowych, ale wykonane z betonu.
Dystanse stalowe: rozwiązanie do zadań specjalnych i ciężkich zbrojeń
Dystanse stalowe, wykonane zazwyczaj z giętych prętów stalowych, należą do najmocniejszych dostępnych na rynku. Stosuje się je przede wszystkim tam, gdzie mamy do czynienia z bardzo ciężkimi zbrojeniami, na przykład przy układaniu górnych warstw siatek w grubych płytach stropowych. Ich głównym zadaniem jest zapewnienie stabilnego podparcia dla masywnych konstrukcji zbrojeniowych. Aby zapobiec uszkodzeniu deskowania podczas montażu i betonowania, dystanse stalowe często wyposażane są w specjalne plastikowe stopki lub nakładki.
Dopasuj dystans do konstrukcji praktyczne zastosowania
Fundamenty i ławy fundamentowe: jakie podkładki sprawdzą się na miękkim podłożu?

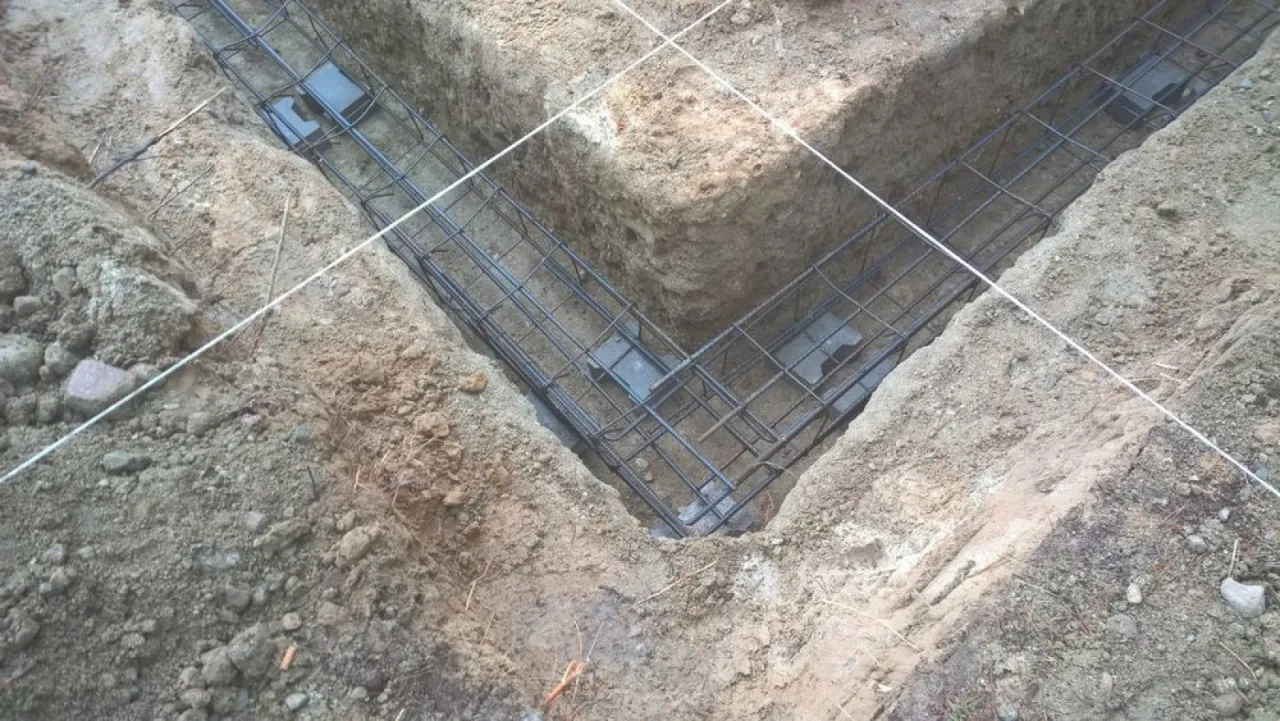

W przypadku fundamentów i ław fundamentowych, szczególnie gdy budujemy na podłożu o niskiej nośności, takim jak warstwa styropianu, piasku czy żwiru, kluczowe jest zastosowanie dystansów o odpowiedniej podstawie. Mowa tu przede wszystkim o dystansach talerzykowych lub o szerokiej, płaskiej stopce. Ich zadaniem jest rozłożenie ciężaru zbrojenia na większej powierzchni, co zapobiega ich zapadaniu się w miękkim podłożu. Zapewnia to stabilne podparcie dla zbrojenia i gwarantuje utrzymanie projektowanej grubości otuliny na całej jego powierzchni.
Stropy i płyty betonowe: dystanse liniowe czy punktowe co wybrać?
Przy zbrojeniu stropów i płyt betonowych wybór między dystansami liniowymi a punktowymi zależy od kilku czynników, takich jak rozpiętość elementu, przewidywane obciążenia oraz konfiguracja samego zbrojenia. Dystanse liniowe, w postaci listew, są często preferowane na większych, płaskich powierzchniach, ponieważ zapewniają równomierne podparcie na całej długości i zapobiegają ugięciu siatek zbrojeniowych. Dystanse punktowe, takie jak baryłki czy krążki, mogą być stosowane tam, gdzie zbrojenie jest bardziej złożone lub gdy potrzebujemy precyzyjnie podeprzeć konkretne punkty. Warto również pamiętać o możliwości stosowania dystansów stalowych do podpierania ciężkich, górnych warstw zbrojenia w grubych płytach.
Ściany i słupy: dlaczego "gwiazdki" są kluczowe dla zbrojenia pionowego?
W przypadku pionowych elementów konstrukcyjnych, takich jak ściany i słupy, kluczowe znaczenie mają dystanse typu "gwiazdki". Ich specyficzny kształt zapewnia równomierne otoczenie pręta zbrojeniowego ze wszystkich stron, co jest niezbędne do uzyskania jednolitej i prawidłowej grubości otuliny betonowej. Dzięki temu zbrojenie jest stabilnie umiejscowione w środku przekroju elementu, co jest kluczowe dla jego wytrzymałości i trwałości, zwłaszcza pod wpływem obciążeń ściskających.
Beton architektoniczny i prefabrykacja: specjalistyczne dystanse dla idealnej powierzchni
W zastosowaniach specjalistycznych, takich jak produkcja betonu architektonicznego czy elementów prefabrykowanych, wymagania dotyczące dystansów są jeszcze wyższe. Oprócz zapewnienia prawidłowej grubości otuliny, kluczowa staje się tutaj również estetyka i jakość powierzchni gotowego elementu. Stosuje się specjalne dystanse, które są precyzyjnie wykonane, aby nie pozostawiać żadnych śladów ani odbarwień na betonie. Ich dobór jest ściśle powiązany z technologią produkcji i oczekiwanym efektem wizualnym.
Jak prawidłowo stosować dystanse zbrojeniowe? Kluczowe zasady montażu
Jak gęsto układać dystanse? Ile sztuk na m² to absolutne minimum?

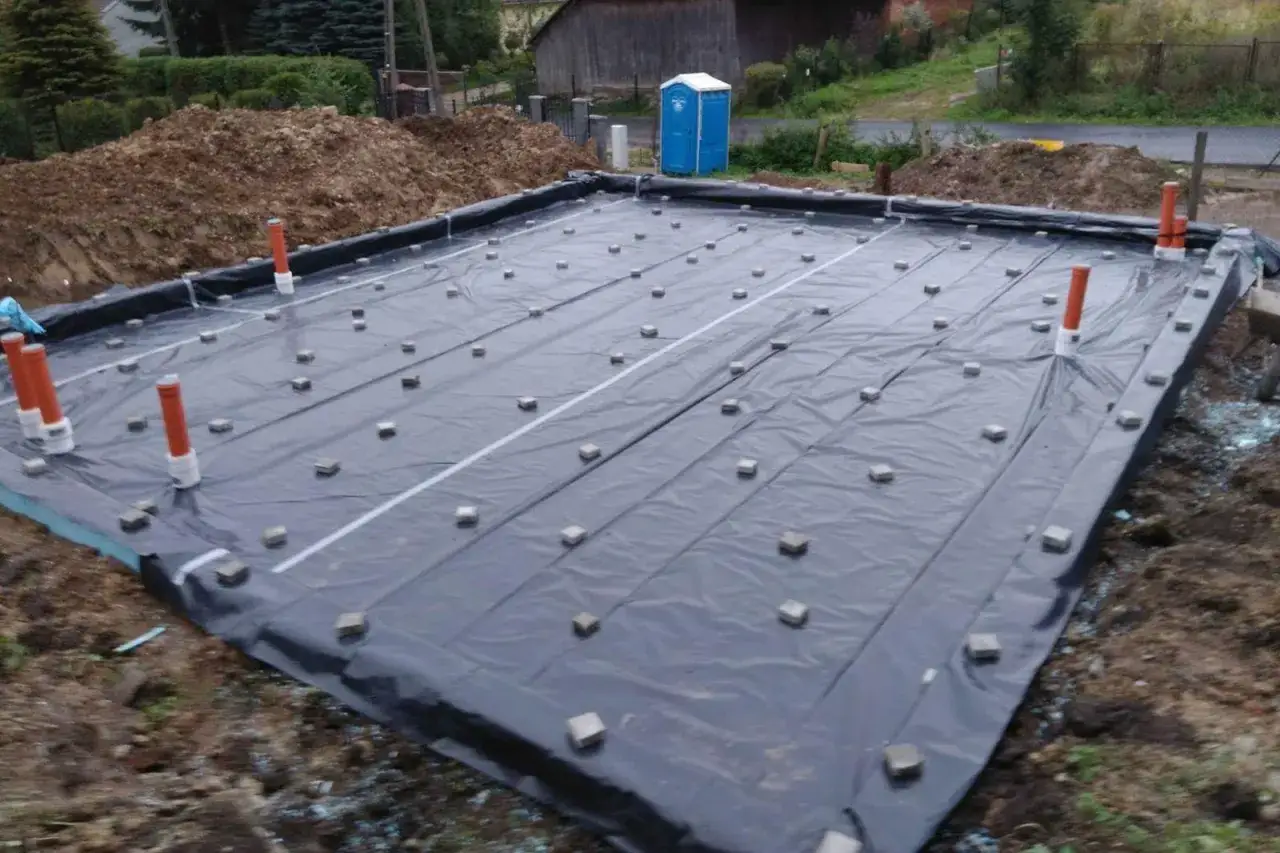

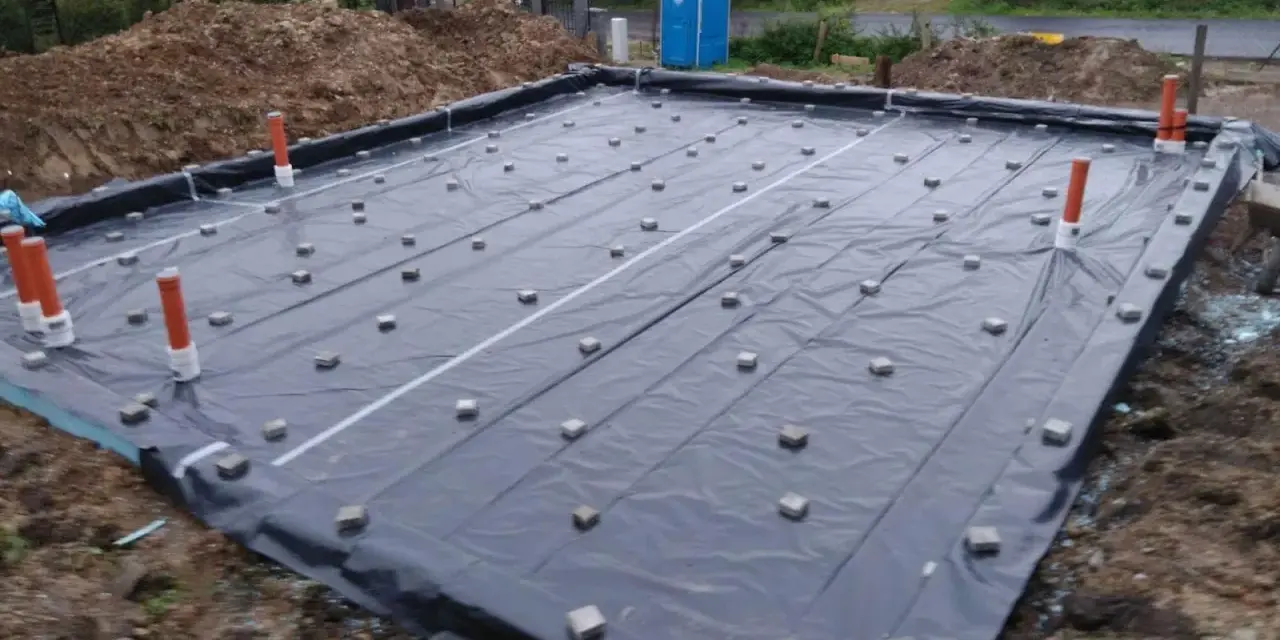

Prawidłowe rozmieszczenie dystansów jest równie ważne, jak ich właściwy dobór. Zazwyczaj dystanse punktowe układa się w regularnych odstępach, które mieszczą się w przedziale od 40 do 100 centymetrów. Oznacza to, że dla zapewnienia stabilności zbrojenia, absolutne minimum to około 4 do 8 sztuk dystansów na każdy metr kwadratowy powierzchni. W przypadku dystansów liniowych, takich jak listwy, należy zapewnić ich ciągłość na całej długości elementów, które mają podtrzymywać, z uwzględnieniem zalecanej odległości między nimi, która również mieści się zazwyczaj w podanym zakresie.
Dobór wysokości dystansu a wymagania normy Eurokod 2 co musisz wiedzieć?
Wysokość dystansu jest bezpośrednio związana z grubością otuliny betonowej, która musi być zachowana wokół zbrojenia. Wymagania dotyczące minimalnej grubości otuliny są ściśle określone w projekcie konstrukcyjnym i zależą od wielu czynników, takich jak klasa ekspozycji konstrukcji (czyli warunki, w jakich będzie ona pracować), średnica stosowanych prętów zbrojeniowych oraz wymagania dotyczące odporności ogniowej. W Polsce kluczowe normy regulujące te kwestie to PN-EN 1992-1-1, znana jako Eurokod 2, oraz norma PN-EN 206 dotycząca właściwości betonu. Jak podaje Intako.pl, wszelkie odstępstwa od tych zaleceń są niedopuszczalne i mogą prowadzić do poważnych wad konstrukcyjnych.
Praktyczne techniki mocowania jak zapewnić stabilność zbrojenia podczas betonowania?
Aby zbrojenie pozostało stabilne podczas wylewania betonu, warto zastosować kilka sprawdzonych technik mocowania dystansów. Dystanse punktowe, zwłaszcza te plastikowe, można dodatkowo zabezpieczyć, wiążąc je drutem wiązałkowym do prętów zbrojeniowych. Należy upewnić się, że dystanse są stabilnie osadzone na podłożu lub deskowaniu i nie mają tendencji do przesuwania się. Kluczowe jest również, aby pracownicy budowlani zachowali ostrożność podczas betonowania i unikali przesuwania lub deptania po zbrojeniu, co mogłoby spowodować jego przemieszczenie i naruszenie ustalonej otuliny.
Najczęstsze błędy przy doborze i montażu dystansów jak ich uniknąć?
Zły typ dystansu do podłoża czyli jak uniknąć "zatopienia" zbrojenia w styropianie
Jednym z najczęściej popełnianych błędów jest zastosowanie niewłaściwego typu dystansu do danego podłoża. Szczególnie problematyczne jest to w przypadku miękkich materiałów izolacyjnych, takich jak styropian, który jest często stosowany w fundamentach. Użycie dystansów o wąskiej podstawie na takim podłożu prowadzi do ich zapadania się pod ciężarem zbrojenia i mieszanki betonowej. W efekcie zbrojenie "tonie" w materiale izolacyjnym, co drastycznie zmniejsza otulinę betonową, narażając stal na korozję i osłabiając całą konstrukcję. W takich warunkach konieczne jest stosowanie dystansów o szerokiej podstawie, które równomiernie rozłożą obciążenie.
Niewystarczająca liczba podkładek pozorna oszczędność o poważnych konsekwencjach
Kusząca może być chęć zaoszczędzenia na liczbie użytych dystansów, jednak jest to pozorna oszczędność, która może mieć bardzo poważne konsekwencje. Zbyt rzadko rozmieszczone dystanse nie są w stanie zapewnić odpowiedniej stabilności zbrojeniu. Może ono przemieszczać się podczas betonowania, co prowadzi do nierównomiernej otuliny betonowej w niektórych miejscach będzie ona zbyt mała, a w innych nadmierna. Skutkuje to obniżeniem trwałości i bezpieczeństwa całej konstrukcji, a w skrajnych przypadkach może nawet zagrażać jej stabilności.
Przeczytaj również: Klucz do zbrojenia: Jaki wybrać? Poradnik, rodzaje, opinie
Ignorowanie zaleceń projektowych dlaczego samowolny dobór otuliny jest niebezpieczny?
Absolutnie kluczowe jest przestrzeganie zaleceń zawartych w projekcie konstrukcyjnym dotyczących grubości otuliny betonowej oraz stosowanie się do wymogów norm budowlanych. Samowolny dobór dystansów i grubości otuliny, bez uwzględnienia specyfiki konstrukcji, jej przeznaczenia oraz warunków środowiskowych, jest niezwykle niebezpieczny. Może to prowadzić do powstania wad konstrukcyjnych, które nie ujawnią się od razu, ale z czasem doprowadzą do degradacji materiału i zagrożą bezpieczeństwu użytkowania obiektu. Zawsze należy kierować się wytycznymi projektanta i obowiązującymi normami.
