Minimalny stopień zbrojenia w konstrukcjach żelbetowych to fundamentalny wymóg bezpieczeństwa, który zapobiega nagłym, kruchym zniszczeniom elementów. Jego rola jest nieoceniona w zapewnieniu trwałości i przewidywalności zachowania konstrukcji pod obciążeniem, a także w kontrolowaniu zjawisk takich jak skurcz betonu czy zmiany temperatury. Zrozumienie zasad jego stosowania jest kluczowe dla każdego inżyniera i projektanta.
Minimalny stopień zbrojenia to gwarancja bezpieczeństwa i trwałości konstrukcji żelbetowych
- Zapobiega kruchym pęknięciom i nagłemu zniszczeniu elementów żelbetowych.
- Zapewnia ciągliwość konstrukcji, umożliwiając kontrolowane zarysowania.
- Kontroluje szerokość rys powstałych wskutek skurczu betonu i zmian temperatury.
- Jest regulowany normą PN-EN 1992-1-1 (Eurokod 2), kluczową w polskim budownictwie.
- Wymaga specyficznych obliczeń dla belek, płyt, słupów i ścian.
Dlaczego zbrojenie minimalne to fundament bezpieczeństwa konstrukcji żelbetowych?
Beton, choć znakomicie radzi sobie z siłami ściskającymi, jest materiałem o bardzo niskiej wytrzymałości na rozciąganie. Bez odpowiedniego zbrojenia, nawet niewielkie naprężenia rozciągające mogą doprowadzić do jego gwałtownego, kruchego pęknięcia i nagłego zniszczenia elementu. Zbrojenie minimalne stanowi podstawową barierę ochronną przed takim scenariuszem. Jego głównym celem jest zapewnienie, że nawet po przekroczeniu przez beton wytrzymałości na rozciąganie, konstrukcja nie ulegnie katastrofalnemu zniszczeniu.
Jak zbrojenie minimalne zapewnia ciągliwość i zapobiega katastrofie? Kluczową rolę odgrywa tutaj koncepcja ciągliwości. Zamiast nagłego rozpadu, zbrojenie minimalne pozwala na powstanie kontrolowanych zarysowań. Te rysy, choć widoczne, są sygnałem ostrzegawczym o zbliżającym się przeciążeniu i pozwalają na bezpieczne przejęcie obciążeń przez stal. To właśnie ta zdolność do kontrolowanego odkształcania, a nie nagłego zniszczenia, jest cechą konstrukcji bezpiecznych i przewidywalnych.
Dodatkowo, zbrojenie minimalne ma niebagatelny wpływ na trwałość konstrukcji w dłuższej perspektywie. Beton, w miarę wiązania, ulega skurczowi, a zmiany temperatury powodują jego rozszerzalność i kurczliwość. Te zjawiska generują naprężenia rozciągające, które mogą prowadzić do powstawania rys. Zbrojenie minimalne, poprzez swoje rozmieszczenie w przekroju, efektywnie kontroluje szerokość tych rys, zapobiegając ich nadmiernemu rozwojowi. Jest to kluczowe nie tylko dla zachowania nośności, ale także dla estetyki i ochrony zbrojenia przed korozją.
Minimalny stopień zbrojenia w świetle normy PN-EN 1992-1-1 (Eurokod 2)
W Polsce, jak i w całej Europie, podstawowym dokumentem regulującym zasady projektowania konstrukcji żelbetowych jest norma PN-EN 1992-1-1:2008, znana szerzej jako Eurokod 2. To właśnie ten dokument precyzuje wymagania dotyczące minimalnego stopnia zbrojenia, zastępując wcześniejsze krajowe normy, takie jak PN-B-03264:2002. Eurokod 2 stanowi kompleksowy zbiór zasad technicznych i prawnych, na których opierają się projektanci, zapewniając jednolity poziom bezpieczeństwa konstrukcji.
Wymagania normowe dotyczące zbrojenia minimalnego wynikają z dwóch fundamentalnych przesłanek. Po pierwsze, muszą one zapewnić odpowiednią nośność elementu po wystąpieniu zarysowania. Oznacza to, że nawet gdy beton w strefie rozciąganej popęka, konstrukcja nadal będzie w stanie przenosić obciążenia. Po drugie, zbrojenie minimalne ma na celu ograniczenie szerokości rys do wartości dopuszczalnych, co jest kluczowe dla trwałości i estetyki konstrukcji. Według danych Kafra.pl, te dwa warunki są podstawą do formułowania konkretnych wzorów obliczeniowych.
Aby prawidłowo obliczyć minimalne zbrojenie, musimy zrozumieć kluczowe parametry, które pojawiają się we wzorach normowych. Są to:
-
fctm: średnia wytrzymałość betonu na rozciąganie. Jest to parametr określający, jak silny jest beton w tej konkretnej kombinacji obciążeń. -
fyk: charakterystyczna granica plastyczności stali zbrojeniowej. Określa ona naprężenie, przy którym stal zaczyna się trwale odkształcać. -
bt: średnia szerokość strefy rozciąganej. Jest to wymiar geometryczny przekroju, który określa efektywną szerokość betonu pracującego na rozciąganie. -
d: wysokość użyteczna przekroju. Jest to odległość między środkiem ciężkości zbrojenia rozciąganego a najbardziej ściskaną krawędzią przekroju. -
Ac: pole przekroju betonowego. Dotyczy to głównie elementów ściskanych, takich jak słupy, gdzie jest to całkowite pole przekroju betonu. -
NEd: obliczeniowa siła ściskająca. Jest to maksymalna siła ściskająca działająca na element, wynikająca z analizy statycznej konstrukcji. -
fyd: obliczeniowa granica plastyczności stali. Jest to wartość granicy plastyczności stali, podzielona przez współczynnik bezpieczeństwa materiałowego.
Wszystkie te parametry mają bezpośredni wpływ na wymaganą ilość stali minimalnej. Im niższa wytrzymałość betonu na rozciąganie (fctm) lub im wyższa granica plastyczności stali (fyk), tym większa ilość zbrojenia minimalnego będzie potrzebna. Podobnie, geometria przekroju (bt, d, Ac) oraz działające obciążenia (NEd) wpływają na ostateczną wartość.
Obliczanie zbrojenia minimalnego dla belek i płyt krok po kroku
W przypadku elementów zginanych, takich jak belki i płyty, norma PN-EN 1992-1-1 określa minimalne pole przekroju zbrojenia rozciąganego (As, min) za pomocą dwóch warunków. Pierwszy z nich, najbardziej powszechny, ma postać:
As, min = 0, 26 * (fctm / fyk) * bt * d
Wzór ten jasno pokazuje, że im niższa wytrzymałość betonu na rozciąganie (fctm) i im wyższa granica plastyczności stali (fyk), tym większa musi być ilość zbrojenia. Parametry geometryczne bt i d również bezpośrednio wpływają na wymaganą powierzchnię stali. Ten wzór zapewnia, że po zarysowaniu betonu, stal przejmie naprężenia i zapobiegnie nagłemu zniszczeniu.
Jednak norma wprowadza również drugi warunek, który może okazać się decydujący w niektórych sytuacjach: "ale nie mniej niż 0, 0013 * bt * d". Ten warunek jest szczególnie ważny w przypadkach, gdy stosujemy beton o bardzo wysokiej wytrzymałości na rozciąganie lub stal o niskiej granicy plastyczności. W praktyce oznacza to, że nawet jeśli pierwszy wzór dałby bardzo małą wartość, zawsze musimy zapewnić zbrojenie o powierzchni co najmniej 0, 0013 * bt * d. Ten zapis gwarantuje podstawową ciągliwość i minimalną zdolność do kontrolowanego zarysowania, niezależnie od specyficznych parametrów materiałowych.

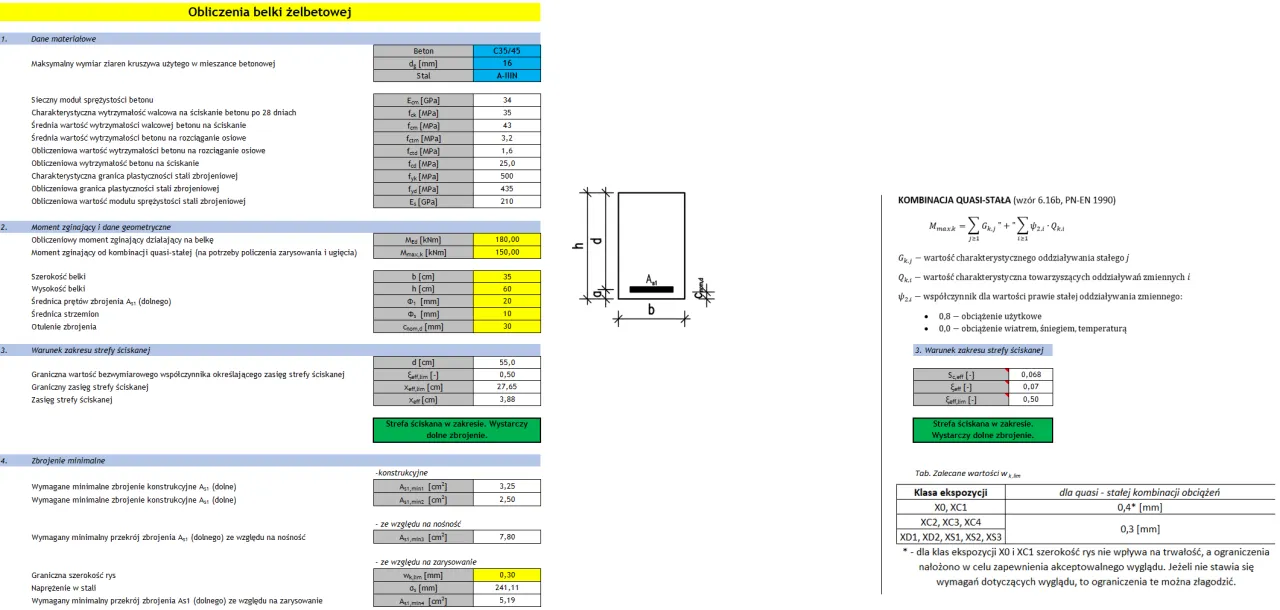

Aby zilustrować praktyczne zastosowanie, rozważmy uproszczony przykład obliczeniowy dla belki prostokątnej. Przyjmijmy następujące dane:
- Klasa betonu: C25/30, co dla uproszczenia oznacza
fctm≈ 2,6 MPa. - Klasa stali: B500SP, co oznacza
fyk= 500 MPa. - Wymiary belki: przyjmijmy
bt= 300 mm id= 500 mm.
Obliczmy As, min:
- Zastosowanie pierwszego wzoru:
As, min = 0, 26 * (2,6 MPa / 500 MPa) * 300 mm * 500 mm = 0, 26 * 0, 0052 * 150000 mm² ≈ 2028 mm² - Obliczenie wartości z drugiego warunku:
0, 0013 * bt * d = 0, 0013 * 300 mm * 500 mm = 1950 mm²
W tym przypadku, wartość obliczona z pierwszego wzoru (2028 mm²) jest większa niż wartość z drugiego warunku (1950 mm²). Dlatego ostatecznie przyjmujemy As, min = 2028 mm². Gdyby pierwszy wzór dał wynik mniejszy niż 1950 mm², musielibyśmy zastosować właśnie tę wartość.
Minimalna ilość stali w słupach żelbetowych co musisz wiedzieć?
Słupy, jako elementy konstrukcyjne przenoszące głównie siły ściskające, mają nieco inne wymagania dotyczące zbrojenia minimalnego niż elementy zginane. Tutaj kluczowe jest zapewnienie odpowiedniej ilości zbrojenia podłużnego, które musi mieścić się w określonych granicach procentowych pola przekroju betonowego. Zgodnie z normą, sumaryczne pole przekroju zbrojenia podłużnego (As) powinno zawierać się pomiędzy wartością minimalną (As, min) a maksymalną (As, max).
Wartość maksymalnego pola przekroju zbrojenia podłużnego wynosi As, max = 0, 04 * Ac, czyli 4% pola przekroju betonowego. W miejscach połączeń elementów na zakład, dopuszczalne jest zwiększenie tej wartości do 8% (0, 08 * Ac). Zbyt duża ilość zbrojenia może prowadzić do trudności w betonowaniu i segregacji mieszanki betonowej.
Obliczanie As, min w elementach ściskanych opiera się na dwóch wzorach, z których należy wybrać większą wartość. Pierwszy wzór uwzględnia obciążenie ściskające:
As, min = 0, 10 * NEd / fyd
Drugi wzór jest bardziej geometryczny:
As, min = 0, 002 * Ac
Wybór większej z tych dwóch wartości gwarantuje, że słup będzie posiadał wystarczającą ilość zbrojenia podłużnego, aby zapobiec kruchym zniszczeniom i zapewnić odpowiednią ciągliwość. Parametry NEd (obliczeniowa siła ściskająca) i Ac (pole przekroju betonowego) są kluczowe w tych obliczeniach.
Oprócz wymagań dotyczących pola przekroju, istnieją również zasady konstrukcyjne dotyczące minimalnej średnicy i liczby prętów. W słupach żelbetowych minimalna średnica prętów podłużnych wynosi 8 mm. Dodatkowo, aby zapewnić prawidłowe działanie strzemion i równomierne rozłożenie zbrojenia, stosuje się zasady rozmieszczenia prętów. Dla słupów prostokątnych zazwyczaj stosuje się minimum 4 pręty podłużne, natomiast dla słupów o przekroju okrągłym minimum 6 prętów. Te zasady konstrukcyjne są równie ważne, co obliczenia ilościowe, dla zapewnienia integralności i bezpieczeństwa elementu.
Specyfika zbrojenia minimalnego w ścianach i ławach fundamentowych
Ściany żelbetowe, choć często postrzegane jako elementy przenoszące głównie obciążenia ściskające, również podlegają wymogom zbrojenia minimalnego, szczególnie w kontekście zbrojenia pionowego i poziomego. Norma PN-EN 1992-1-1 nakłada wymaganie, aby minimalne pole przekroju zbrojenia pionowego (As, vmin) wynosiło co najmniej 0, 002 * Ac, gdzie Ac to pole przekroju betonowego ściany. Dodatkowo, norma precyzuje maksymalne rozstawy prętów. Zarówno dla zbrojenia pionowego, jak i poziomego, rozstaw ten nie powinien przekraczać 400 mm ani trzykrotności grubości ściany. Te ograniczenia mają na celu zapewnienie równomiernego rozłożenia naprężeń i kontrolę zarysowań.
Ławy fundamentowe, jako elementy konstrukcyjne posadowienia, również podlegają zasadom zbrojenia minimalnego. Są to zazwyczaj elementy zginane, poddawane działaniu sił wynikających z nierównomiernego osiadania gruntu lub obciążeń przenoszonych przez ściany fundamentowe. W praktyce często zdarza się, że zbrojenie konstrukcyjne, dobierane ze względu na wymagania technologiczne, transportowe lub specyficzne warunki gruntowe, jest wystarczające i przekracza wymagane minimum. Niemniej jednak, zawsze należy przeprowadzić obliczenia i sprawdzić, czy warunek zbrojenia minimalnego jest spełniony. Zapewnienie ciągliwości i kontroli zarysowań jest równie istotne w fundamentach, jak i w nadziemnych częściach konstrukcji.
Najczęstsze błędy w interpretacji i stosowaniu zbrojenia minimalnego
Pomimo jasnych wytycznych normowych, w praktyce projektowej i wykonawczej wciąż pojawiają się błędy dotyczące zbrojenia minimalnego. Jednym z najczęstszych jest pominięcie wpływu skurczu w elementach o dużej powierzchni. W przypadku płyt, stropów czy dużych ścian, skurcz betonu może generować znaczące naprężenia rozciągające. Nawet jeśli zbrojenie minimalne dla zginania zostało spełnione, jego ilość może być niewystarczająca do efektywnego skontrolowania rys skurczowych, prowadząc do ich nadmiernego rozwoju.
Kolejnym problemem jest błędne określenie strefy rozciąganej (bt) w przekrojach złożonych, takich jak przekroje teowe czy dwuteowe. Prawidłowe wyznaczenie tej szerokości jest kluczowe dla poprawnego obliczenia As, min. Nieprawidłowe jej określenie, na przykład przez przyjęcie zbyt dużej wartości, może skutkować niedoszacowaniem potrzebnej ilości stali, co z kolei osłabia element.
Absolutnie niedopuszczalnym błędem jest stosowanie zbrojenia obliczeniowego mniejszego niż minimalne. Zbrojenie obliczeniowe wynika z analizy statycznej konstrukcji i określa ilość stali potrzebną do przeniesienia przewidywanych obciążeń. Zbrojenie minimalne stanowi zaś absolutne minimum techniczne, poniżej którego nie wolno schodzić. Jeśli obliczenia statyczne wskazują na potrzebę mniejszej ilości stali niż minimalna, i tak należy zastosować zbrojenie minimalne. Naruszenie tej zasady prowadzi do konstrukcji niebezpiecznych, podatnych na kruche zniszczenie.
Zbrojenie minimalne a optymalizacja projektu jak znaleźć złoty środek?
Kwestia zbrojenia minimalnego często stawia projektantów przed dylematem optymalizacji. Z jednej strony, musimy spełnić wymogi bezpieczeństwa, z drugiej dążymy do ekonomicznych rozwiązań. Wpływ klasy betonu na wymaganą ilość stali minimalnej jest tu znaczący. Jak widzieliśmy we wzorach, wyższa klasa betonu, a co za tym idzie wyższa średnia wytrzymałość na rozciąganie (fctm), może prowadzić do zmniejszenia wymaganej ilości stali minimalnej As, min. Warto rozważyć zastosowanie betonu o wyższej klasie, jeśli korzyści z redukcji ilości zbrojenia przewyższają wzrost kosztów materiału. Jednakże, należy pamiętać, że zbrojenie minimalne jest tylko jednym z wielu aspektów projektowych.
Pojawia się pytanie: czy więcej zbrojenia zawsze oznacza lepiej? Odpowiedź brzmi: niekoniecznie. Przekroczenie zbrojenia maksymalnego (As, max) jest równie niekorzystne, jak jego niedobór. Zbyt duża ilość stali może prowadzić do poważnych problemów technologicznych, takich jak trudności w prawidłowym ułożeniu i zagęszczeniu mieszanki betonowej, co z kolei zwiększa ryzyko segregacji betonu i powstawania pustek. Co więcej, w niektórych przypadkach nadmierne zbrojenie może paradoksalnie zwiększyć ryzyko kruchego zniszczenia elementu, zamiast zapewniać pożądaną ciągliwość. Dlatego kluczem jest znalezienie "złotego środka" zbrojenia, które jest wystarczające do przeniesienia obciążeń, spełnia wymogi normowe dotyczące minimum i maksimum, a jednocześnie jest ekonomicznie uzasadnione i technologicznie wykonalne.
