Niniejszy artykuł stanowi kompleksowy przewodnik po zbrojeniu podciągów żelbetowych, kluczowych elementów konstrukcyjnych. Dowiesz się z niego, jak prawidłowo zaprojektować i wykonać zbrojenie, zgodnie z normą PN-EN 1992-1-1 (Eurokod 2), co jest niezbędne dla bezpieczeństwa i trwałości każdej budowli. Zdobędziesz praktyczną wiedzę, która pozwoli Ci uniknąć typowych błędów wykonawczych i zapewnić solidność konstrukcji.
Kluczowe zasady prawidłowego zbrojenia podciągu żelbetowego
- Podciąg żelbetowy to pozioma belka przenosząca obciążenia ze stropów na elementy nośne, a jego zbrojenie jest regulowane normą PN-EN 1992-1-1 (Eurokod 2).
- Zbrojenie główne podłużne (dolne i górne) przenosi naprężenia rozciągające, a strzemiona (zbrojenie poprzeczne) opierają się siłom ścinającym.
- Do zbrojenia stosuje się beton klasy C20/25 i stal B500W, z minimalną otuliną 3,5 cm chroniącą przed korozją i ogniem.
- Minimalna odległość między prętami powinna wynosić co najmniej 30 mm, średnicę największego pręta lub wymiar największego ziarna kruszywa plus 5 mm.
- Najczęstsze błędy to niewłaściwa średnica prętów, nieprawidłowy rozstaw strzemion (zwłaszcza brak zagęszczenia przy podporach) oraz zbyt mała otulina.
- Prawidłowe zakotwienie i łączenie prętów na zakład jest kluczowe dla ciągłości przenoszenia sił.
Dlaczego prawidłowe zbrojenie podciągu to fundament bezpieczeństwa Twojej budowy?
Podciąg żelbetowy to pozioma belka konstrukcyjna, której głównym zadaniem jest przenoszenie obciążeń ze stropów, ścian lub innych elementów budowlanych na pionowe elementy nośne, takie jak słupy czy ściany fundamentowe. Jego rola jest absolutnie kluczowa dla stabilności i bezpieczeństwa całej konstrukcji. Bez odpowiednio zaprojektowanego i wykonanego podciągu, obciążenia z wyższych kondygnacji nie mogłyby być efektywnie przekazywane na fundamenty, co groziłoby zniszczeniem budynku. To właśnie podciągi stanowią integralną część szkieletu konstrukcyjnego, zapewniając jego spójność i wytrzymałość.
Efektywność podciągów żelbetowych wynika z synergii dwóch materiałów: betonu i stali. Beton, mimo swojej dużej wytrzymałości na ściskanie, ma stosunkowo niską wytrzymałość na rozciąganie. Stal zbrojeniowa natomiast doskonale radzi sobie z naprężeniami rozciągającymi. W podciągu, pod wpływem obciążeń, powstają zarówno naprężenia ściskające (głównie w górnej części belki), jak i rozciągające (w dolnej części). Zbrojenie, czyli odpowiednio rozmieszczone pręty stalowe, przejmuje te niebezpieczne naprężenia rozciągające, zapobiegając pękaniu betonu i zapewniając integralność konstrukcji. Bez tego połączenia, element żelbetowy nie mógłby pełnić swojej funkcji nośnej w tak efektywny sposób.
Kluczowe komponenty zbrojenia podciągu co musisz znać, zanim zaczniesz pracę?
Zbrojenie główne podłużne stanowi kręgosłup wytrzymałości podciągu na zginanie. Pręty umieszczone w dolnej strefie belki są kluczowe, ponieważ to tam pojawiają się największe naprężenia rozciągające wynikające z działania momentu zginającego. W przypadku belek wieloprzęsłowych lub podciągów poddawanych specyficznym obciążeniom, konieczne jest również zastosowanie zbrojenia głównego w strefie górnej, szczególnie nad podporami, gdzie moment zginający zmienia znak. Typowe średnice prętów głównych stosowanych w podciągach to na przykład Φ12 mm, Φ16 mm czy Φ20 mm, dobierane na podstawie szczegółowych obliczeń statycznych. Według danych EPP Group, dobór odpowiedniej średnicy prętów jest kluczowy dla przenoszenia obciążeń.
Zbrojenie poprzeczne, powszechnie znane jako strzemiona, pełni równie ważną rolę. Jego zadaniem jest przenoszenie sił ścinających, które są największe w pobliżu podpór, oraz zapobieganie wyboczeniu prętów ściskanych. Strzemiona wykonuje się zazwyczaj z prętów o mniejszej średnicy, takich jak Φ6 mm czy Φ8 mm. Kluczowe jest ich odpowiednie rozmieszczenie muszą być one gęsto ułożone w strefach przypodporowych, stopniowo rzednąc w kierunku środka przęsła. Zapewnia to skuteczne "wiązanie" prętów głównych i wzmacnia przekrój belki na ścinanie.
Oprócz zbrojenia głównego i poprzecznego, w podciągach często stosuje się również zbrojenie montażowe i konstrukcyjne. Nie są to pręty obliczeniowe bezpośrednio przenoszące główne siły, ale pełnią one bardzo ważne funkcje pomocnicze. Zbrojenie montażowe ułatwia układanie i stabilizację głównego zbrojenia podczas betonowania, zapobiegając jego przemieszczaniu się. Zbrojenie konstrukcyjne natomiast może być dodawane w celu poprawy ogólnej sztywności elementu, przenoszenia dodatkowych obciążeń lub zapewnienia odpowiedniej ciągłości zbrojenia w skomplikowanych połączeniach.
Projektowanie zbrojenia zgodnie z normą PN-EN 1992-1-1 (Eurokod 2) wymagania, które musisz spełnić
W polskim budownictwie, zwłaszcza w budownictwie jednorodzinnym i małych obiektach, standardem jest stosowanie betonu klasy C20/25 (dawniej oznaczanego jako B25). Jest to beton o dobrych parametrach wytrzymałościowych i odpowiedniej urabialności. W połączeniu z nim najczęściej używa się stali zbrojeniowej klasy B500W (wcześniej znanej jako A-IIIN), która charakteryzuje się wysoką granicą plastyczności i dobrą ciągliwością. Te materiały stanowią optymalny kompromis między wytrzymałością, ceną a dostępnością na rynku.
Jednym z fundamentalnych wymogów Eurokodu 2 jest zapewnienie odpowiedniej grubości otuliny betonowej. Minimalna otulina dla podciągów żelbetowych wynosi zazwyczaj 3,5 cm. Ta warstwa betonu jest niezbędna do ochrony prętów zbrojeniowych przed korozją, która może rozpocząć się w obecności wilgoci i dwutlenku węgla. Ponadto, otulina zapewnia odpowiednią przyczepność między stalą a betonem oraz chroni zbrojenie przed wysoką temperaturą w przypadku pożaru, co znacząco wpływa na nośność konstrukcji w ekstremalnych warunkach.
Norma PN-EN 1992-1-1 precyzuje również zasady dotyczące minimalnego i maksymalnego pola przekroju zbrojenia. Zbyt małe pole zbrojenia oznaczałoby niedostateczną nośność elementu, narażając go na zniszczenie pod wpływem obciążeń. Z kolei zbyt duże pole zbrojenia, czyli tzw. "przezbrojenie", również jest niepożądane. Może ono prowadzić do kruchego pękania betonu bez wcześniejszego ostrzeżenia (np. widocznych rys), ponieważ stal osiągnie granicę plastyczności, zanim beton zostanie odpowiednio obciążony. Dlatego kluczowe jest znalezienie optymalnego, obliczeniowego pola przekroju zbrojenia.
Kolejnym ważnym aspektem są minimalne odległości między prętami. Zgodnie z normą, powinny one wynosić co najmniej 30 mm, a także być większe niż średnica największego pręta zbrojeniowego lub wymiar największego ziarna kruszywa użytego do produkcji betonu plus 5 mm. Te wytyczne mają na celu zapewnienie swobodnego przepływu mieszanki betonowej wokół prętów, co gwarantuje ich pełne otulenie i skuteczne zazębienie. Prawidłowe otulenie jest kluczowe dla trwałości i współpracy betonu ze stalą.
Praktyczny przewodnik po układaniu zbrojenia: Krok po kroku do solidnego podciągu
Pierwszym krokiem do prawidłowego ułożenia zbrojenia jest dokładna analiza rysunków technicznych i schematów zbrojenia podciągu. Należy zwrócić szczególną uwagę na oznaczenia średnic poszczególnych prętów, ich rozmieszczenie w przekroju, długości zakotwienia oraz ewentualne zbrojenie dodatkowe. Zrozumienie tych detali jest absolutnie kluczowe, aby uniknąć błędów już na etapie przygotowania. Schematy te są swego rodzaju instrukcją obsługi dla wykonawcy, precyzującą każdy element konstrukcji.
Po zapoznaniu się z dokumentacją, przystępujemy do układania zbrojenia głównego. Pręty dolne rozmieszczamy w dolnej części podciągu, zgodnie z projektem, dbając o ich prawidłowe zakotwienie w podporach. Długość zakotwienia jest krytyczna dla przeniesienia sił rozciągających i musi być zgodna z wytycznymi normowymi. Następnie układamy pręty górne, jeśli są wymagane, pamiętając o ich odpowiednim rozmieszczeniu, zwłaszcza w strefach nad podporami w belkach wieloprzęsłowych.
Kolejnym etapem jest rozmieszczenie strzemion. Należy je układać w regularnych odstępach na całej długości podciągu, ale z wyraźnym zagęszczeniem w strefach przypodporowych. To właśnie tam siły ścinające są największe, dlatego gęstsze rozmieszczenie strzemion jest niezbędne do zapewnienia odpowiedniej wytrzymałości na ścinanie. Rozstaw strzemion powinien być zgodny z projektem, a ich prawidłowe zapięcie wokół prętów głównych gwarantuje stabilność całego układu zbrojeniowego.
Wreszcie, kluczowym elementem jest prawidłowe wykonanie połączeń prętów na zakład. Gdy długość pojedynczego pręta nie wystarcza, aby pokryć całą długość podciągu, konieczne jest jego przedłużenie poprzez nałożenie na siebie dwóch prętów na określonej długości zakładu. Długość zakładu jest ściśle określona normą i zależy od średnicy pręta oraz klasy betonu. Prawidłowe wykonanie zakładu zapewnia ciągłość przenoszenia sił w zbrojeniu i integralność całej konstrukcji. Złe wykonanie połączenia może skutkować lokalnym osłabieniem nośności.
Schematy zbrojenia podciągu wizualne przykłady, które rozwieją Twoje wątpliwości

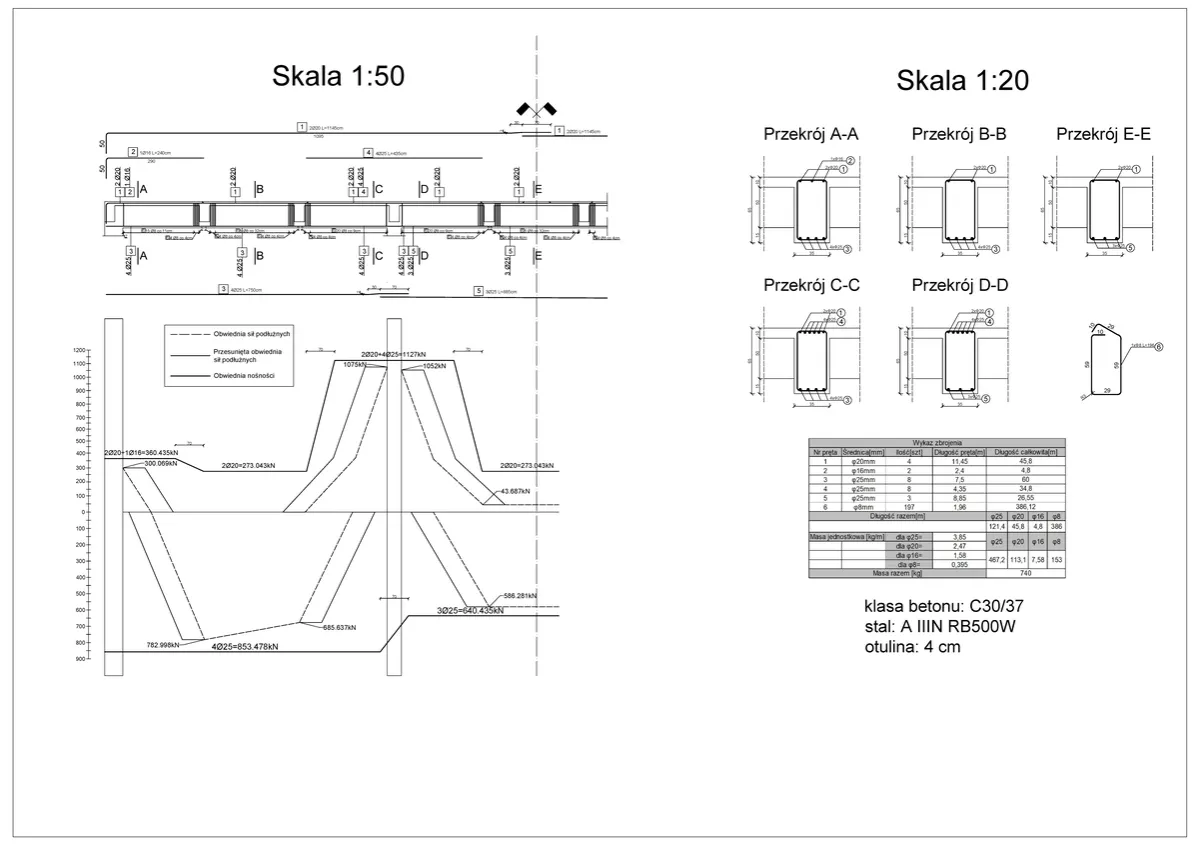

Schemat przekroju poprzecznego podciągu żelbetowego to kluczowy widok, który pokazuje, jak rozmieszczone są pręty wewnątrz przekroju belki. Widzimy na nim zazwyczaj zbrojenie główne dolne poziome pręty biegnące w dolnej części przekroju. W górnej części, szczególnie nad podporami, mogą być widoczne pręty zbrojenia górnego. Strzemiona są przedstawione jako zamknięte pętle otaczające pręty główne, z ich rozmieszczeniem wskazującym na zagęszczenie w pobliżu krawędzi przekroju. Ten schemat pozwala zrozumieć rozkład naprężeń i sposób, w jaki zbrojenie im przeciwdziała.

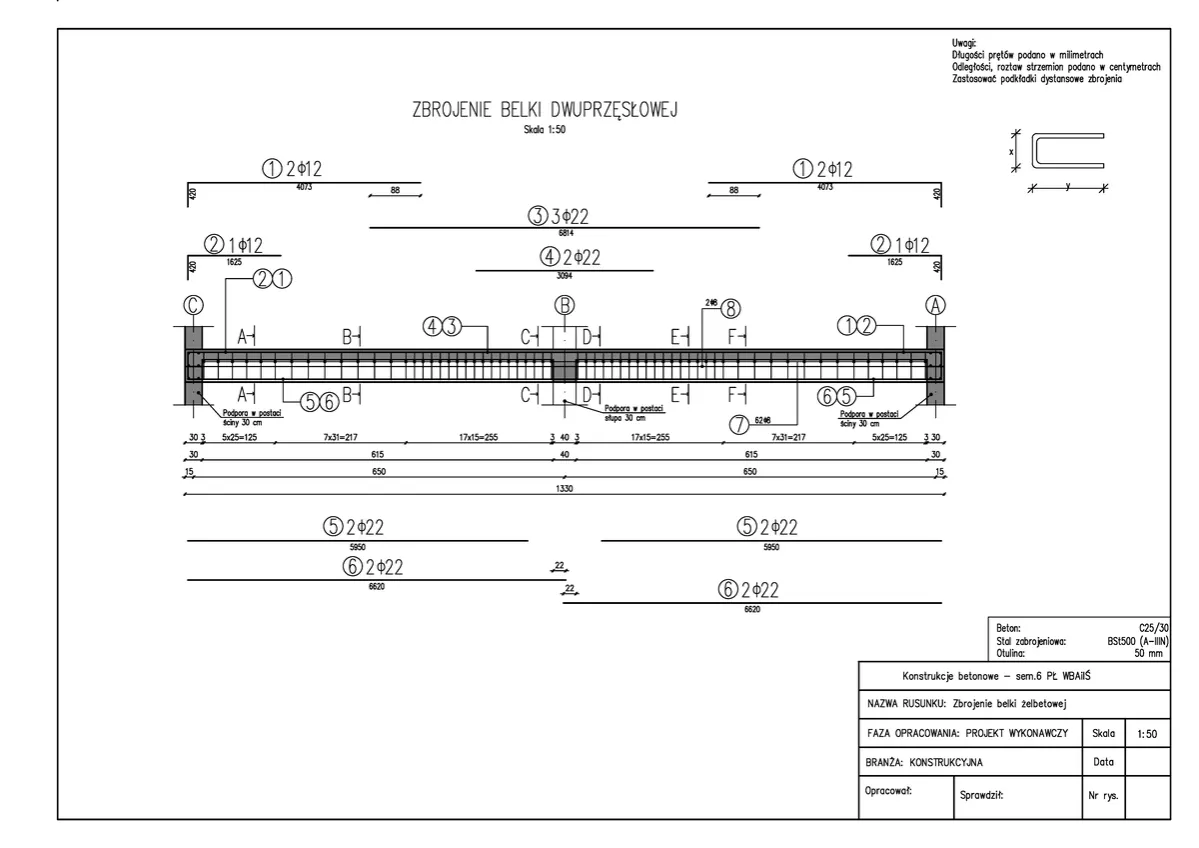

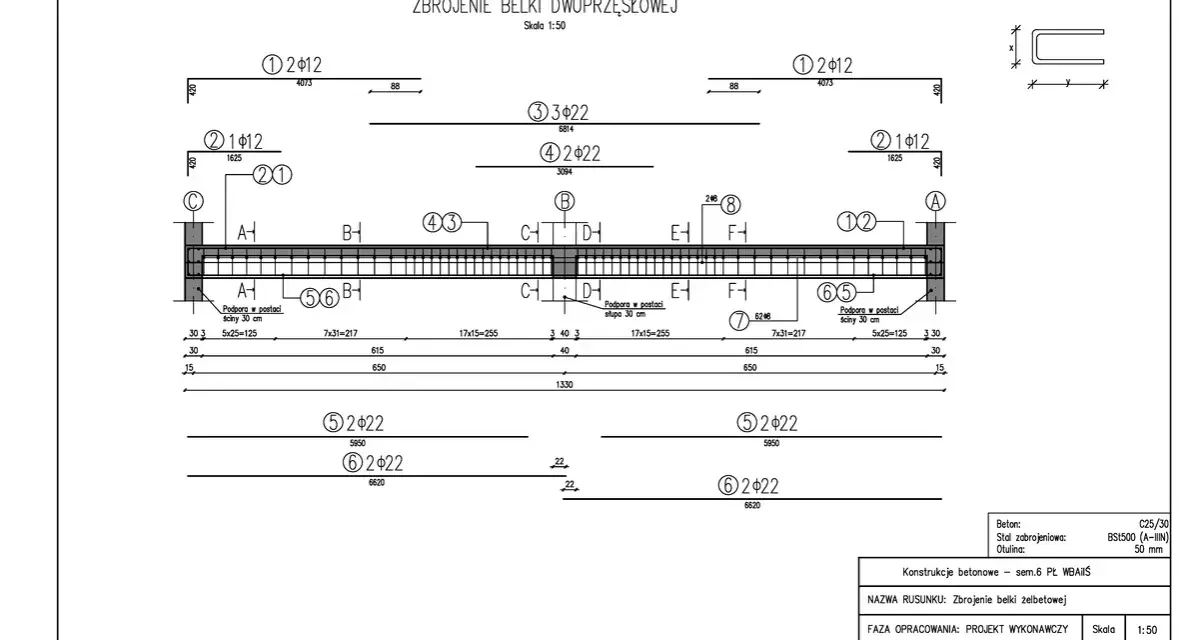

Schemat przekroju podłużnego z kolei prezentuje układ zbrojenia na całej długości podciągu. Pokazuje on długość poszczególnych prętów, ich rozmieszczenie wzdłuż belki oraz sposób zakotwienia na końcach. Szczególnie ważne jest tu pokazanie zmiennego układu prętów górnych w belkach wieloprzęsłowych często są one rozmieszczone tylko nad podporami, gdzie moment zginający jest ujemny, a ich długość jest obliczana tak, aby zapewnić odpowiednie przeniesienie sił. Ten widok jest niezbędny do prawidłowego wykonania połączeń na zakład i zakotwień.
Porównując zbrojenie podciągu jednoprzęsłowego z wieloprzęsłowym, widzimy istotne różnice, głównie w zakresie zbrojenia górnego. W podciągu jednoprzęsłowym zbrojenie górne jest zazwyczaj minimalne lub służy jedynie celom konstrukcyjnym. Natomiast w podciągu wieloprzęsłowym, nad każdą podporą pośrednią pojawia się strefa ujemnego momentu zginającego, co wymusza zastosowanie dodatkowego zbrojenia górnego. Ilość i rozmieszczenie tego zbrojenia jest kluczowe dla zapobiegania pękaniu betonu w tych newralgicznych miejscach.
Najczęstsze błędy przy zbrojeniu podciągów i jak ich unikać naucz się na cudzych pomyłkach
Jednym z częstych błędów jest zastosowanie prętów o niewłaściwej średnicy lub liczbie. Zbyt cienkie pręty lub ich zbyt mała ilość prowadzi do niedostatecznej nośności podciągu, co może skutkować nadmiernymi ugięciami lub nawet zniszczeniem konstrukcji. Z drugiej strony, użycie prętów o zbyt dużej średnicy lub w nadmiernej ilości, choć pozornie bezpieczne, zwiększa koszty projektu i może utrudniać prawidłowe betonowanie, prowadząc do powstawania pustek powietrznych.
Nieprawidłowy rozstaw strzemion, a zwłaszcza brak ich zagęszczenia w strefach przypodporowych, jest prostą drogą do awarii konstrukcyjnej. Siły ścinające są tam największe, a niewystarczająca ilość strzemion nie jest w stanie ich przenieść. Może to prowadzić do powstania ukośnych pęknięć i utraty stabilności podciągu. Pamiętajmy, że strzemiona nie są tylko elementem pomocniczym, ale kluczowym wzmocnieniem przekroju na ścinanie.
Kolejnym poważnym błędem jest zbyt mała grubość otuliny betonowej. Jak wspomniano wcześniej, otulina chroni stal przed korozją i ogniem. Jej niedostateczna grubość sprawia, że zbrojenie jest narażone na działanie wilgoci, co prowadzi do rdzewienia prętów, zmniejszenia ich przekroju i osłabienia przyczepności do betonu. W przypadku pożaru, cienka otulina nie zapewni wystarczającej ochrony, co może doprowadzić do szybkiego osłabienia nośności podciągu.
Błędy w długości zakotwienia i zakładów prętów to kolejna grupa częstych pomyłek. Jeśli pręty nie są wystarczająco długo zakotwione w betonie lub połączenia na zakład są wykonane zbyt krótko, siły rozciągające nie będą efektywnie przenoszone. Może to skutkować wysuwaniem się prętów z betonu lub pękaniem w miejscu połączenia. Według danych EPP Group, każdy z tych błędów może prowadzić do zmniejszenia nośności belki i w konsekwencji do awarii budowlanej.
Każdy z tych błędów może prowadzić do zmniejszenia nośności belki i w konsekwencji do awarii budowlanej.
Zbrojenie a inne elementy konstrukcji jak prawidłowo połączyć podciąg ze słupem i stropem?

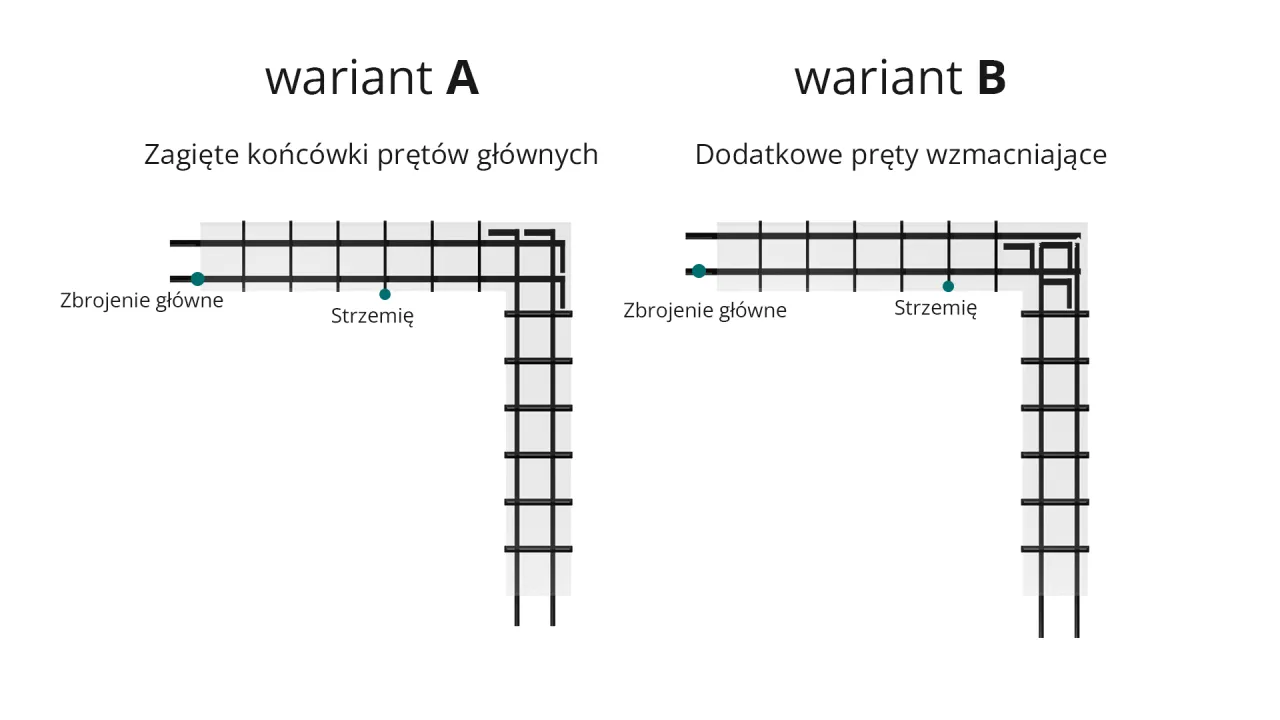

Prawidłowe połączenie zbrojenia podciągu ze słupami żelbetowymi wymaga precyzji. Zazwyczaj na etapie budowy fundamentów lub dolnych kondygnacji, w słupach wypuszcza się tzw. "startery" pionowe pręty zbrojeniowe, które następnie będą łączone ze zbrojeniem podciągu. W przypadku podciągu, pręty zbrojenia głównego (zarówno dolnego, jak i górnego) muszą być odpowiednio wypuszczone ze słupa lub zakotwione w nim, zgodnie z wytycznymi projektowymi. Zapewnia to ciągłość przenoszenia sił ściskających i zginających między tymi elementami.
W przypadku podciągów ukrytych w stropie, czyli takich, które nie są widoczne od spodu, kluczowe jest zapewnienie odpowiedniej otuliny betonowej od wszystkich stron, w tym od strony stropu. Zbrojenie podciągu musi być również prawidłowo połączone ze zbrojeniem płyty stropowej, aby zapewnić współpracę obu elementów. Często wymaga to odpowiedniego ułożenia prętów górnych podciągu tak, aby zazębiały się ze zbrojeniem stropu, tworząc jednolitą, sztywną konstrukcję.
