Ten artykuł to kompleksowy przewodnik po zbrojeniu stropu Ackermana, kluczowego elementu konstrukcji każdego budynku. Dowiesz się, dlaczego precyzyjne wykonanie zbrojenia jest fundamentalne dla bezpieczeństwa i trwałości, a także poznasz szczegółowe wytyczne dotyczące doboru materiałów i technik montażu. Przygotuj się na dawkę eksperckiej wiedzy, która pomoże Ci uniknąć kosztownych błędów i zapewnić solidność Twojej budowy.
Kluczowe aspekty prawidłowego zbrojenia stropu Ackermana
- Strop Ackermana to monolityczna konstrukcja gęstożebrowa, wymagająca precyzyjnego zbrojenia żeber, wieńców i nadbetonu.
- Średnica prętów zbrojeniowych w żebrach zależy od rozpiętości stropu, np. Ø10 mm do 3 m, Ø12 mm do 4 m, Ø16 mm do 6 m.
- Wieńce żelbetowe usztywniają konstrukcję, zbrojone są zazwyczaj 4 prętami Ø10-12 mm i strzemionami.
- Nadbeton o grubości 3-4 cm ze zbrojeniem rozdzielczym (siatka Ø4-6 mm, oczka 15x15 lub 20x20 cm) zapobiega spękaniom.
- Żebra rozdzielcze są niezbędne przy rozpiętościach powyżej 4,5 metra dla zwiększenia sztywności poprzecznej.
- Najczęstsze błędy to zbyt mała średnica prętów, nieprawidłowe zakotwienie, brak siatki w nadbetonie lub zbyt mała otulina.
Strop Ackermana dlaczego precyzyjne zbrojenie jest fundamentem bezpieczeństwa

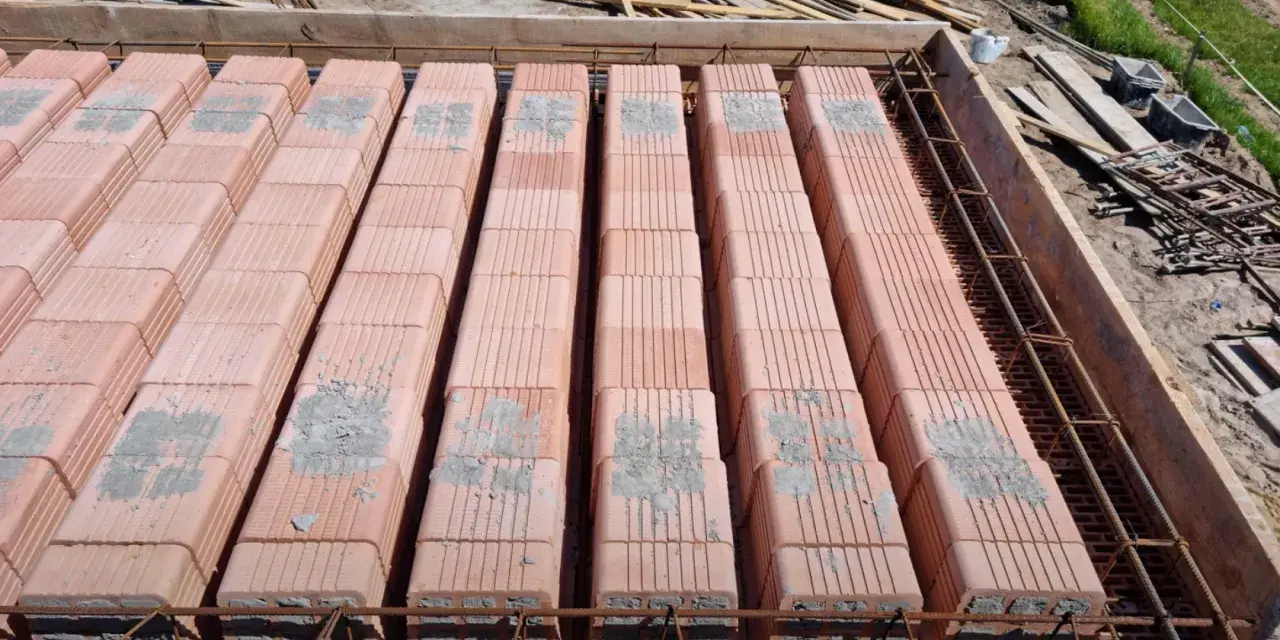

Strop Ackermana to specyficzny rodzaj stropu gęstożebrowego, który jest wykonywany w całości na budowie. Wyróżnia go to, że jego konstrukcja opiera się na żebrach żelbetowych, które powstają pomiędzy ceramicznymi pustakami. Te pustaki, często nazywane deskowaniem traconym, pozostają na stałe w konstrukcji. W przeciwieństwie do systemów prefabrykowanych, strop Ackermana tworzy jednolitą, monolityczną całość, co wymaga szczególnej uwagi podczas projektowania i wykonawstwa.
Kluczową rolę w zapewnieniu nośności i trwałości stropu Ackermana odgrywa zbrojenie. To nie są zwykłe stalowe pręty; to kręgosłup konstrukcji, który przenosi obciążenia rozciągające, zapewnia sztywność i stabilność całego stropu. Precyzja w wykonaniu zbrojenia jest absolutnie niezbędna dla bezpieczeństwa użytkowania budynku. Jakiekolwiek niedociągnięcia w tym obszarze mogą mieć katastrofalne skutki.
Konsekwencje błędów w zbrojeniu mogą być bardzo poważne. Od drobnych pęknięć i nadmiernych ugięć, po znaczące uszkodzenia konstrukcji, a w skrajnych przypadkach nawet katastrofę budowlaną. Najczęściej popełniane błędy, które mogą do tego doprowadzić, obejmują stosowanie prętów o zbyt małej średnicy, nieprawidłowe zakotwienie zbrojenia w wieńcach, brak siatki zbrojeniowej w nadbetonie lub zbyt małą otulinę betonową. Według danych e-domy.pl, niedostateczna otulina betonowa to jeden z częstszych błędów wykonawczych.
Anatomia zbrojenia w stropie Ackermana: elementy, które musisz znać
Zbrojenie stropu Ackermana składa się z kilku kluczowych elementów, z których każdy pełni specyficzną, niezastąpioną funkcję. Zrozumienie ich roli jest fundamentalne dla prawidłowego wykonania konstrukcji.
Zbrojenie główne żeber kręgosłup nośny stropu: To właśnie te pręty stalowe, zazwyczaj żebrowane, stanowią główne zbrojenie nośne stropu. Ich średnica jest ściśle powiązana z rozpiętością stropu i nie może być mniejsza niż 10 mm. Dla przykładu, przy rozpiętościach do 3 metrów stosuje się pręty o średnicy Ø10 mm, do 4 metrów Ø12 mm, a przy większych, do 6 metrów, potrzebne są pręty Ø16 mm. Warto wiedzieć, że co drugi pręt w żebrze jest często odginany ku górze w strefie podporowej, co ma kluczowe znaczenie dla przenoszenia sił ścinających.
Wieńce żelbetowe rama spinająca konstrukcję budynku: Wieńce to nieodzowny element, który spina strop ze ścianami nośnymi. Ich zadaniem jest usztywnienie całej konstrukcji budynku. Standardowe zbrojenie wieńca składa się z czterech prętów podłużnych o średnicy minimum 10-12 mm, uzupełnionych strzemionami wykonanymi z pręta Ø4,5 mm lub Ø6 mm, rozmieszczonymi co około 25-30 cm.
Siatka w nadbetonie tarcza chroniąca przed spękaniami: Po ułożeniu pustaków i wykonaniu żeber, całość zalewana jest warstwą nadbetonu o grubości 3-4 cm. W tej warstwie umieszcza się zbrojenie rozdzielcze w postaci siatki. Wykonana z prętów o średnicy 4-6 mm i oczkach 15x15 cm lub 20x20 cm, siatka ta zapobiega powstawaniu rys skurczowych w betonie i pomaga w równomiernym rozkładzie obciążeń.
Żebra rozdzielcze kiedy i dlaczego są niezbędne?: Gdy rozpiętość stropu przekracza 4,5 metra, konieczne staje się zastosowanie dodatkowych żeber rozdzielczych. Biegną one prostopadle do głównych żeber nośnych i znacząco zwiększają sztywność poprzeczną całej konstrukcji, zapobiegając nadmiernym odkształceniom.
Zbrojenie podporowe klucz do prawidłowego przenoszenia obciążeń: Nie można zapominać o prawidłowym zakotwieniu prętów zbrojenia głównego żeber w wieńcach. To właśnie ten element zapewnia skuteczne przenoszenie obciążeń z żeber na wieńce, a następnie na ściany nośne, co jest absolutnie kluczowe dla bezpieczeństwa całej konstrukcji.
Zbrojenie żeber głównych krok po kroku: od projektu do wykonania
Prawidłowe zbrojenie żeber głównych to podstawa nośności stropu Ackermana. Proces ten wymaga precyzji i ścisłego przestrzegania wytycznych projektowych.
Jak czytać projekt i dobrać średnicę prętów do rozpiętości stropu? (np. do 3m, 4m, 6m): Pierwszym krokiem jest dokładna analiza projektu budowlanego. Projektant określa tam wymagane średnice prętów zbrojeniowych w zależności od rozpiętości stropu. Jak już wspominałem, dla rozpiętości do 3 metrów zazwyczaj stosuje się pręty o średnicy Ø10 mm. Przy rozpiętościach do 4 metrów wymagane są pręty Ø12 mm, a dla stropów o rozpiętości do 6 metrów konieczne jest użycie prętów Ø16 mm. Należy pamiętać, że są to wartości minimalne; projektant może zalecić większe przekroje w zależności od specyficznych obciążeń.
Prawidłowe układanie prętów w żebrach zasady i wymagana otulina: Pręty zbrojeniowe układa się w żebrach zgodnie z projektem, zachowując odpowiednie odstępy między nimi. Kluczowe jest zapewnienie właściwej otuliny betonowej, czyli warstwy betonu otaczającej pręt. Minimalna otulina dla zbrojenia głównego w stropach wynosi zazwyczaj 2-3 cm. Chroni ona stal przed korozją i zapewnia prawidłową współpracę zbrojenia z betonem.
Technika odginania prętów przy podporach dlaczego jest tak ważna?: W strefach podporowych, czyli tam, gdzie żebro opiera się na wieńcu lub ścianie, występują znaczne siły ścinające i momenty zginające. Dlatego też co drugi pręt zbrojenia głównego jest odginany ku górze. Ta technika, znana jako "pręty odgięte", znacząco zwiększa nośność żebra w tych krytycznych miejscach, zapobiegając jego zniszczeniu.
Wieńce i strefa podporowa: jak poprawnie zakotwić strop?
Poprawne wykonanie wieńców i właściwe zakotwienie zbrojenia to gwarancja stabilności i integralności całej konstrukcji stropu.
Wymiary i zbrojenie wieńca: wymagane minimum (4 pręty, strzemiona): Zgodnie z podstawowymi zasadami, zbrojenie wieńca powinno składać się z minimum czterech prętów podłużnych. Ich średnica powinna wynosić co najmniej 10-12 mm. Dodatkowo, wieniec zbroi się strzemionami wykonanymi z pręta o średnicy Ø4,5 mm lub Ø6 mm, rozmieszczonymi w odstępach co 25-30 cm. Te elementy zapewniają wytrzymałość wieńca na ściskanie i ścinanie.
Prawidłowe połączenie zbrojenia żeber ze zbrojeniem wieńca: Kluczowe dla przenoszenia obciążeń jest prawidłowe połączenie zbrojenia żeber ze zbrojeniem wieńca. Pręty zbrojenia głównego żeber muszą być odpowiednio zakotwione w wieńcu. Oznacza to, że powinny być one wprowadzone na odpowiednią długość w obręb wieńca, zazwyczaj zagięte pod kątem 90 stopni, co zapewnia ciągłość przenoszenia sił i zapobiega wysuwaniu się prętów.
Zapewnienie ciągłości zbrojenia na narożnikach i przy ścianach wewnętrznych: Na narożnikach budynku oraz w miejscach, gdzie strop styka się ze ścianami wewnętrznymi, ciągłość zbrojenia jest równie ważna. Należy zadbać o odpowiednie wykonanie zbrojenia wieńca w tych miejscach, tak aby zapewnić jego integralność i sztywność. Pozwala to uniknąć powstawania rys i pęknięć w newralgicznych punktach konstrukcji.
Nadbeton i zbrojenie rozdzielcze ostatni, lecz kluczowy etap
Warstwa nadbetonu wraz ze zbrojeniem rozdzielczym stanowi ostatni, ale niezwykle ważny etap wykonania stropu Ackermana.
Jaką siatkę zbrojeniową wybrać i jak ją prawidłowo ułożyć?: Do zbrojenia rozdzielczego nadbetonu stosuje się siatkę zgrzewaną. Zazwyczaj wykonana jest ona z prętów o średnicy 4-6 mm, z oczkami o wymiarach 15x15 cm lub 20x20 cm. Siatkę należy układać na pustakach i żebrach, dbając o to, aby była ona równomiernie rozłożona i stanowiła jednolitą warstwę.
Metody układania na zakład i zapewnienie odpowiedniego dystansu: Przy układaniu siatki zbrojeniowej, szczególnie na większych powierzchniach, stosuje się metodę układania na zakład. Oznacza to, że kolejne pasma siatki powinny na siebie zachodzić na długość co najmniej jednego oczka. Ważne jest również, aby siatka nie leżała bezpośrednio na pustakach. Należy zastosować podkładki dystansowe lub upewnić się, że żebra są wystarczająco wysokie, aby siatka znalazła się w środkowej części nadbetonu, zapewniając jej skuteczne działanie.
Grubość warstwy nadbetonu dlaczego 3-4 cm to standard?: Standardowa grubość warstwy nadbetonu w stropie Ackermana wynosi 3-4 cm. Taka grubość jest wystarczająca, aby zapewnić prawidłowe otulenie zbrojenia rozdzielczego, rozłożyć obciążenia na większej powierzchni oraz wyrównać powierzchnię stropu przed położeniem wykończenia. Jest to optymalna grubość, która zapewnia funkcjonalność przy jednoczesnym ograniczeniu ciężaru własnego konstrukcji.
Najczęstsze i najdroższe błędy w zbrojeniu stropu Ackermana praktyczna lista kontrolna
- Błąd #1: Zbyt mała średnica prętów lub niewłaściwa klasa stali: Jest to jeden z najpoważniejszych błędów, który prowadzi do obniżenia nośności stropu, nadmiernych ugięć, a w konsekwencji do pęknięć. Konieczne jest ścisłe przestrzeganie zaleceń projektowych dotyczących średnicy i klasy użytej stali.
- Błąd #2: Niewystarczająca długość zakotwienia prętów w wieńcu: Jeśli pręty zbrojenia żeber nie są odpowiednio zakotwione w wieńcu, połączenie między tymi elementami staje się słabe. Może to prowadzić do osłabienia całego stropu i problemów z przenoszeniem obciążeń na ściany nośne.
- Błąd #3: Brak lub nieprawidłowe ułożenie siatki w nadbetonie: Pominięcie siatki zbrojeniowej w nadbetonie lub jej nieprawidłowe ułożenie (np. leżąca bezpośrednio na pustakach) skutkuje powstawaniem rys skurczowych i nierównomiernym rozkładem obciążeń przenoszonych przez strop.
- Błąd #4: Zbyt mała otulina betonowa i ryzyko korozji zbrojenia: Niedostateczna warstwa betonu otaczająca pręty zbrojeniowe naraża stal na kontakt z wilgocią, co prowadzi do korozji. Zardzewiałe zbrojenie traci swoją wytrzymałość, co skraca żywotność całej konstrukcji.
- Błąd #5: Pominięcie żeber rozdzielczych przy większych rozpiętościach: W przypadku stropów o rozpiętościach przekraczających 4,5 metra, brak zastosowania żeber rozdzielczych może skutkować niewystarczającą sztywnością poprzeczną stropu, co może prowadzić do jego nadmiernych deformacji.
Zbrojenie w sytuacjach nietypowych: co zrobić z otworami i kominami?
Nietypowe elementy konstrukcyjne, takie jak otwory czy kominy, wymagają szczególnej uwagi podczas zbrojenia stropu Ackermana.
Jak wykonać wymian i dodatkowe zbrojenie wokół otworu na schody?: Wokół dużych otworów, takich jak otwory na klatki schodowe, konieczne jest wykonanie tzw. wymianów żelbetowych. Są to wzmocnione belki, które przejmują obciążenia i zapewniają ciągłość konstrukcji stropu. Wokół otworu stosuje się dodatkowe zbrojenie, często w postaci ram lub dodatkowych prętów, aby zapobiec koncentracji naprężeń i osłabieniu stropu.
Zasady prowadzenia zbrojenia w pobliżu kominów i przejść instalacyjnych: W miejscach, gdzie strop przechodzi przez kominy, kanały wentylacyjne lub inne przejścia instalacyjne, należy zachować ostrożność. Zbrojenie stropu nie powinno być przerywane w sposób osłabiający jego konstrukcję. Należy tak zaprojektować i wykonać zbrojenie, aby zapewnić jego ciągłość wokół tych elementów, często stosując dodatkowe pręty lub zbrojenie rozdzielcze w tych obszarach.
Wzmacnianie stropu pod ciężkimi ścianami działowymi lub skoncentrowanym obciążeniem: W miejscach, gdzie przewidziane są ciężkie ściany działowe lub inne znaczące obciążenia skoncentrowane (np. wanny, zbiorniki), strop może wymagać lokalnego wzmocnienia. Polega to zazwyczaj na zagęszczeniu zbrojenia w danym obszarze, dodaniu dodatkowych żeber lub zastosowaniu odpowiednio zaprojektowanego zbrojenia rozdzielczego, aby zapewnić, że strop będzie w stanie przenieść te dodatkowe obciążenia bez nadmiernych deformacji.
