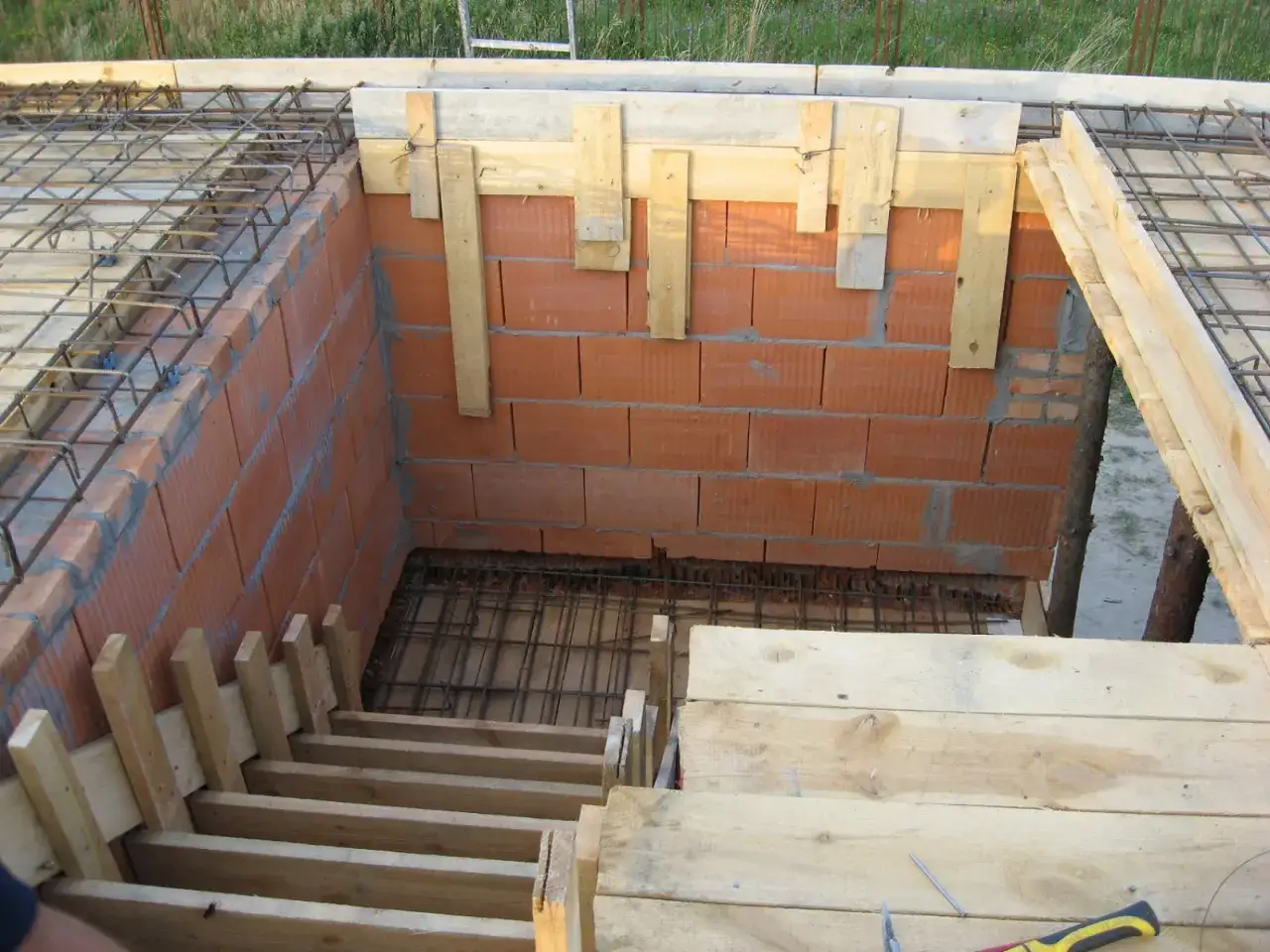

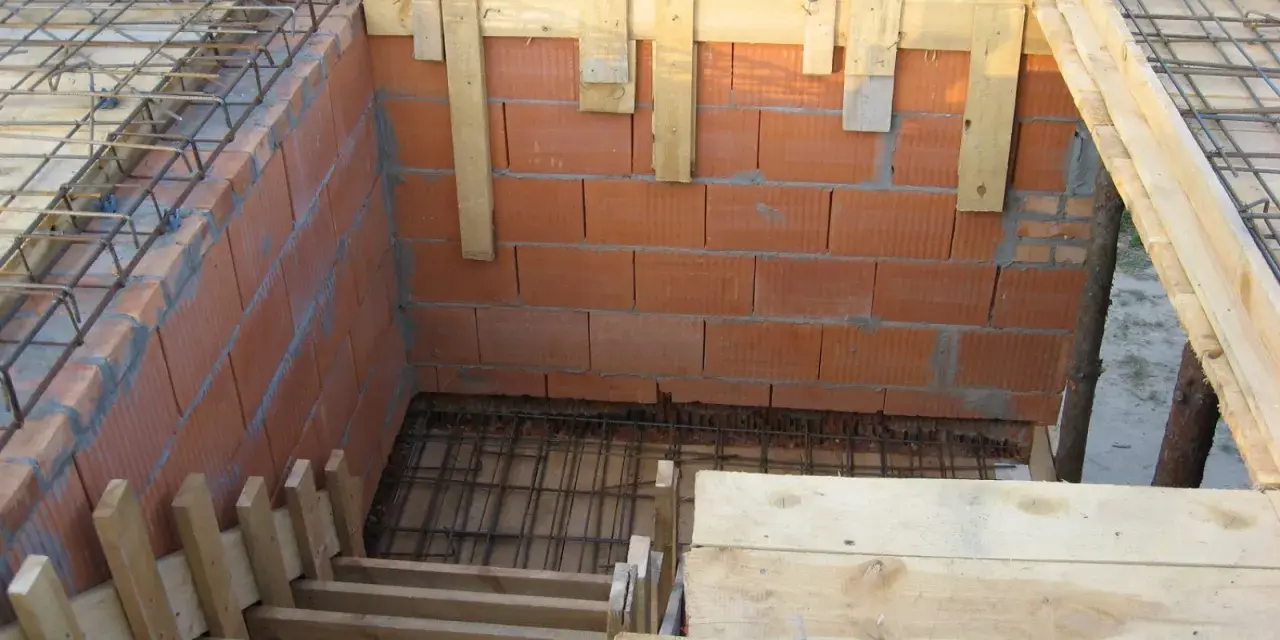

Zbrojenie schodów dywanowych betonowych to temat, który często budzi wiele pytań, a jego prawidłowe wykonanie jest absolutnie kluczowe dla bezpieczeństwa całej konstrukcji. Te minimalistyczne, wydawałoby się lekkie formy architektoniczne, kryją w sobie ogromny potencjał obciążeń i wymagają precyzyjnego podejścia inżynierskiego. W tym artykule przyjrzymy się bliżej temu, dlaczego zbrojenie jest tak ważne i jak uniknąć najczęstszych błędów.
Schody dywanowe z betonu dlaczego ich minimalistyczna forma to wielkie wyzwanie dla konstruktora?
Schody dywanowe betonowe zyskały ogromną popularność dzięki swojej estetyce wydają się niemal lewitować, tworząc wrażenie lekkości i przestrzeni. Jednak ta "iluzja lekkości" to tak naprawdę efekt zaawansowanej inżynierii konstrukcyjnej. Są to konstrukcje samonośne, co oznacza, że nie posiadają tradycyjnych belek policzkowych, które przenosiłyby większość ciężaru. Całe obciążenie spoczywa na płycie schodowej i jej wewnętrznym zbrojeniu. Dlatego też, wszelkie modyfikacje projektu konstrukcyjnego są niedopuszczalne, a precyzja na etapie projektowania i wykonania zbrojenia jest absolutnym priorytetem. Nawet drobne odstępstwa mogą mieć poważne konsekwencje dla stabilności i bezpieczeństwa.
Fundament stabilności: kluczowe zasady zbrojenia betonowych schodów dywanowych
Zrozumienie podstawowych zasad rządzących zbrojeniem schodów dywanowych jest pierwszym krokiem do zapewnienia ich trwałości. Wyróżniamy dwa główne typy zbrojenia, które wspólnie tworzą szkielet konstrukcji.
Zbrojenie główne (nośne) czyli kręgosłup Twoich schodów
Zbrojenie główne, nazywane również nośnym, to element konstrukcyjny odpowiedzialny za przenoszenie głównych obciążeń działających na schody. Pręty zbrojeniowe układa się przede wszystkim wzdłuż biegu schodów, w strefie rozciąganej. W przypadku schodów dywanowych, ze względu na ich konstrukcję, najczęściej oznacza to umieszczenie zbrojenia na spodzie płyty. Zgodnie z danymi technicznymi, do tego celu stosuje się zazwyczaj pręty stalowe żebrowane klasy B500, o średnicy około 12 mm. Stanowią one kręgosłup schodów, zapewniając im niezbędną wytrzymałość na zginanie.
Zbrojenie rozdzielcze (poprzeczne) dlaczego jest równie ważne dla spójności konstrukcji?
Choć zbrojenie rozdzielcze, czyli poprzeczne, nie przenosi bezpośrednio tak dużych obciążeń jak zbrojenie główne, jego rola w zapewnieniu spójności i stabilności konstrukcji jest nie do przecenienia. Pręty te rozmieszczone prostopadle do biegu schodów, pomagają równomiernie rozłożyć siły działające na płytę, zapobiegają powstawaniu niekontrolowanych pęknięć i utrzymują zbrojenie główne we właściwej pozycji. Pręty rozdzielcze mogą mieć mniejszą średnicę niż pręty główne, ale ich obecność jest niezbędna dla integralności całej konstrukcji.
Grubość ma znaczenie: jaka jest minimalna, a jaka optymalna grubość płyty schodowej?
Grubość płyty schodowej ma bezpośredni wpływ na jej nośność i sztywność. Zgodnie z informacjami technicznymi, minimalna grubość biegu schodów dywanowych betonowych wynosi zazwyczaj 10 cm. Jednak w praktyce, aby zapewnić odpowiednią wytrzymałość i uniknąć nadmiernych ugięć, często stosuje się konstrukcje o grubości 12-17 cm. Odpowiednia grubość płyty jest kluczowa dla efektywnego działania zarówno zbrojenia głównego, jak i rozdzielczego, a także dla zapewnienia właściwej otuliny betonowej.
Jak prawidłowo zaprojektować i wykonać zbrojenie krok po kroku?
Prawidłowe wykonanie zbrojenia schodów dywanowych wymaga nie tylko wiedzy teoretycznej, ale także staranności i precyzji na każdym etapie. Odpowiedni dobór materiałów i dokładne przestrzeganie schematu rozmieszczenia prętów to podstawa.
Dobór materiałów: Jaka stal (klasa) i średnica prętów gwarantują bezpieczeństwo?
Wybór odpowiednich materiałów zbrojeniowych jest fundamentalny dla bezpieczeństwa konstrukcji. Najczęściej stosuje się pręty stalowe żebrowane klasy B500, które charakteryzują się dobrą przyczepnością do betonu i odpowiednią wytrzymałością. Typowa średnica prętów głównych, przenoszących największe obciążenia, wynosi około 12 mm. Pręty poprzeczne mogą być cieńsze. Kluczowe jest jednak, aby ścisłe przestrzegać zaleceń zawartych w projekcie konstrukcyjnym, który uwzględnia wszystkie specyficzne dla danego obiektu czynniki.
Schemat siatki zbrojeniowej: jak gęsto układać pręty główne i poprzeczne?
Schemat układania siatki zbrojeniowej musi być precyzyjnie wykonany. Zbrojenie główne, umieszczone w strefie rozciąganej (zazwyczaj na spodzie płyty), tworzy siatkę z prętami poprzecznymi. Całość musi być ze sobą starannie połączona, tworząc jednolitą, sztywną konstrukcję. Taka integracja zapewnia efektywne przenoszenie obciążeń z płyty schodowej na elementy konstrukcyjne budynku, takie jak stropy czy ściany.
Otulina betonowa niewidoczny strażnik chroniący stal przed korozją
Otulina betonowa to warstwa betonu otaczająca pręty zbrojeniowe. Jej odpowiednia grubość jest kluczowa dla ochrony stali przed korozją, która może prowadzić do osłabienia konstrukcji i skrócenia jej żywotności. Zbyt mała otulina sprawia, że stal jest narażona na wilgoć i agresywne czynniki zewnętrzne. Jest to jeden z najczęściej pomijanych, a jednocześnie krytycznych aspektów prawidłowego wykonania zbrojenia, wpływający na długoterminową trwałość schodów.
Krytyczny punkt programu: Kotwienie zbrojenia w stropie i fundamencie
Nawet najlepiej wykonane zbrojenie płyty schodowej nie spełni swojej funkcji, jeśli nie zostanie prawidłowo zakotwione w pozostałych elementach konstrukcyjnych budynku. To właśnie połączenia decydują o stabilności całej konstrukcji.
Połączenie ze stropem na piętrze jak długie i jak ukształtowane muszą być pręty?
Prawidłowe zakotwienie prętów zbrojeniowych schodów w zbrojeniu stropu na piętrze jest absolutnie kluczowe. Długość i sposób ukształtowania tych prętów często poprzez zastosowanie haków lub odpowiednich zagięć decydują o efektywności przenoszenia obciążeń. Zapewnia to, że schody stanowią integralną część konstrukcji stropu, a nie jedynie luźny element.
Oparcie na parterze jak zakotwić zbrojenie w płycie fundamentowej lub podłodze na gruncie?
Równie ważne jak połączenie ze stropem jest prawidłowe zakotwienie zbrojenia schodów w fundamencie lub płycie podłogowej na parterze. To dolne oparcie zapewnia stabilność całej konstrukcji schodów dywanowych. Bez solidnego zakotwienia w podłożu, nawet najlepiej zaprojektowane zbrojenie płyty schodowej nie będzie w stanie przenieść wszystkich sił działających na schody.
Czy można "dokręcić" zbrojenie do istniejącego stropu? Ryzykowne praktyki
Należy stanowczo odradzać wszelkie próby "dokręcania" zbrojenia do istniejącego stropu bez odpowiedniego projektu i analizy konstrukcyjnej. Takie działania, często podejmowane w celu oszczędności lub z braku wiedzy, mogą prowadzić do drastycznego osłabienia konstrukcji i w konsekwencji do katastrofy budowlanej. Każde połączenie musi być zaprojektowane i wykonane zgodnie z zasadami inżynierii budowlanej.
7 najdroższych błędów przy zbrojeniu schodów dywanowych, które mogą skończyć się katastrofą
Nawet najlepszy projekt może zostać zniweczony przez błędy wykonawcze. Poniżej przedstawiamy najczęściej popełniane pomyłki, które mogą mieć katastrofalne skutki.
Błąd #1: Zbyt słabe lub krótkie zakotwienie prętów w konstrukcji
Jest to jeden z najpoważniejszych błędów. Niewłaściwe lub zbyt krótkie zakotwienie zbrojenia w stropie i podłodze uniemożliwia prawidłowe przeniesienie obciążeń. Może to prowadzić do powstawania rys, pęknięć, a w skrajnych przypadkach do całkowitego oderwania się schodów od konstrukcji budynku.
Błąd #2: Użycie stali o niewłaściwej klasie lub zbyt małej średnicy
Zastosowanie prętów zbrojeniowych o zbyt małej średnicy lub wykonanych ze stali niższej klasy niż przewiduje projekt, bezpośrednio obniża nośność schodów. Konstrukcja staje się wtedy podatna na uszkodzenia pod wpływem normalnego użytkowania, a nawet może ulec awarii.
Błąd #3: Brak lub nieprawidłowe wykonanie zbrojenia rozdzielczego
Zaniedbanie zbrojenia rozdzielczego lub jego błędne wykonanie osłabia spójność płyty schodowej. Może to skutkować powstawaniem sieci drobnych pęknięć, które z czasem mogą się powiększać, prowadząc do degradacji materiału i obniżenia wytrzymałości całej konstrukcji.
Błąd #4: Zbyt mała otulina betonu i ryzyko korozji zbrojenia
Niewystarczająca otulina betonowa naraża stal zbrojeniową na działanie wilgoci i czynników chemicznych. Korozja powoduje pęcznienie stali, co może prowadzić do pękania betonu i dalszego osłabienia konstrukcji. Długoterminowo, taki błąd drastycznie skraca żywotność schodów.Błąd #5: Niewłaściwe rozmieszczenie zbrojenia w strefach rozciąganych i ściskanych
Zbrojenie powinno być umieszczane w strefach, gdzie działa największe rozciąganie. Błędne ułożenie prętów, na przykład w strefie ściskanej, gdzie ich rola jest minimalna, drastycznie obniża efektywność zbrojenia i nośność schodów.
Błąd #6: Brak odpowiednich dystansów i podkładek pod zbrojenie
Dystanse i podkładki zapewniają prawidłowe ułożenie zbrojenia w przekroju betonu i utrzymanie wymaganej otuliny. Ich brak może skutkować tym, że pręty znajdą się zbyt blisko szalunku, co prowadzi do zbyt małej otuliny, lub że zbrojenie nie będzie efektywnie pracować w przekroju płyty.
Błąd #7: Wykonywanie otworów lub nacięć w istniejącym zbrojeniu bez projektu
Po ułożeniu zbrojenia, jego samowolne naruszanie na przykład poprzez wiercenie otworów czy cięcie prętów może katastrofalnie wpłynąć na integralność konstrukcyjną. Każda taka ingerencja musi być poprzedzona analizą konstrukcyjną i zatwierdzona przez projektanta.
Od szalunku po wylewanie: Co jeszcze wpływa na wytrzymałość schodów?
Choć zbrojenie jest sercem konstrukcji schodów dywanowych, o ich ostatecznej wytrzymałości i trwałości decyduje wiele innych czynników, które należy wziąć pod uwagę już na etapie planowania i wykonania.
Precyzyjne deskowanie jak stworzyć idealną formę dla Twoich schodów?
Idealnie wykonany szalunek, czyli deskowanie, jest fundamentem nie tylko estetyki, ale przede wszystkim poprawności wymiarowej i stabilności konstrukcji schodów. Precyzyjne deskowanie zapewnia odpowiednie podparcie dla zbrojenia i betonu podczas wylewania, zapobiegając deformacjom i gwarantując, że schody będą miały właściwy kształt i wymiary.
Jaka klasa betonu jest niezbędna dla schodów dywanowych? (np. C20/25, C25/30)
Do wykonania schodów dywanowych niezbędne jest użycie betonu o odpowiedniej klasie wytrzymałości. Najczęściej stosuje się beton o klasie C20/25 (dawniej B25) lub wyższej, na przykład C25/30 (B30). Odpowiednia klasa betonu gwarantuje, że konstrukcja osiągnie wymaganą wytrzymałość na ściskanie i będzie odporna na obciążenia, zapewniając trwałość przez wiele lat.
Przeczytaj również: Zbrojenie płyty fundamentowej: Praktyczny przewodnik krok po kroku
Technika betonowania: dlaczego schody należy wylewać w jednym cyklu, zaczynając od dołu?
Prawidłowa technika betonowania schodów dywanowych jest równie ważna, co samo zbrojenie. Betonowanie powinno być przeprowadzone w jednym cyklu, zaczynając od najniższego punktu schodów. Pozwala to na zapewnienie jednorodności betonu, uniknięcie tzw. zimnych spoin (miejsc styku betonu wylanej w różnym czasie) i gwarantuje optymalne zagęszczenie materiału. Dobre zagęszczenie betonu, na przykład za pomocą wibratora, jest kluczowe dla wyeliminowania pustek powietrznych i zapewnienia pełnej wytrzymałości konstrukcji.
