Zbrojenie płyty fundamentowej: Praktyczny przewodnik krok po kroku

Płyta fundamentowa to serce każdego budynku, a jej prawidłowe zbrojenie jest absolutnie kluczowe dla bezpieczeństwa i trwałości całej konstrukcji. To właśnie ona przenosi obciążenia z budynku na grunt, dlatego jej wytrzymałość i stabilność są nie do przecenienia. W tym artykule przeprowadzimy Cię przez wszystkie etapy wykonania zbrojenia płyty fundamentowej, od wyboru materiałów po odbiór prac, abyś mógł spać spokojnie, wiedząc, że fundamenty Twojego domu są solidne jak skała.

Dlaczego prawidłowe zbrojenie płyty to fundament bezpieczeństwa Twojego domu?

Płyta fundamentowa to nie tylko warstwa betonu, ale przede wszystkim precyzyjnie zaprojektowana konstrukcja żelbetowa. Jej prawidłowe zbrojenie jest absolutnie fundamentalne dla bezpieczeństwa całego domu. To właśnie ono odpowiada za przenoszenie wszystkich obciążeń z budynku na grunt, zapewniając jego stabilność i zapobiegając pękaniu. Bez odpowiednio wykonanego zbrojenia, nawet najmocniejszy beton nie będzie w stanie sprostać siłom działającym na fundamenty.

W konstrukcji żelbetowej beton i stal tworzą idealny duet. Beton doskonale radzi sobie z przenoszeniem sił ściskających, które działają na płytę od góry, na przykład od ciężaru ścian czy stropów. Stal zbrojeniowa z kolei przejmuje siły rozciągające, które są zmorą dla betonu beton w takich warunkach łatwo pęka. Połączenie tych dwóch materiałów tworzy niezwykle wytrzymałą i jednocześnie elastyczną konstrukcję, zdolną do przenoszenia skomplikowanych obciążeń. To właśnie ta synergia sprawia, że płyty fundamentowe są tak powszechnie stosowane i cenione.

Zlekceważenie projektu konstrukcyjnego w kontekście zbrojenia jest prostą drogą do poważnych problemów. Projekt ten nie jest jedynie formalnością to wynik skomplikowanych obliczeń inżynierskich, które precyzyjnie określają, jakiego rodzaju stal, o jakiej średnicy i z jakim rozstawem powinna zostać użyta. Odstępstwa od tego projektu, nawet pozornie niewielkie, mogą drastycznie osłabić całą konstrukcję. Mogą prowadzić do powstawania nieestetycznych rys, a w skrajnych przypadkach nawet do uszkodzenia budynku. Rolą inżyniera konstruktora jest zapewnienie bezpieczeństwa, a jego wytyczne dotyczące zbrojenia są absolutnie bezdyskusyjne.

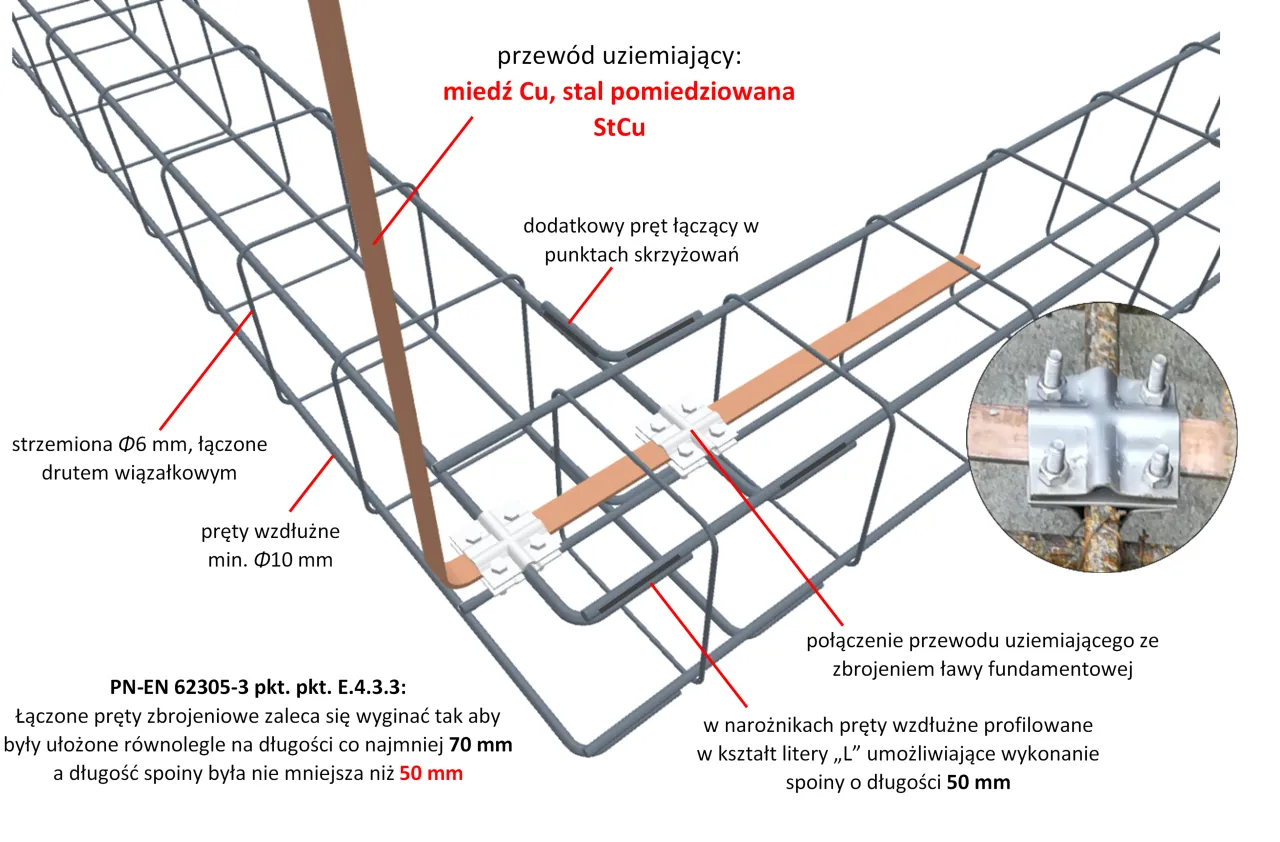

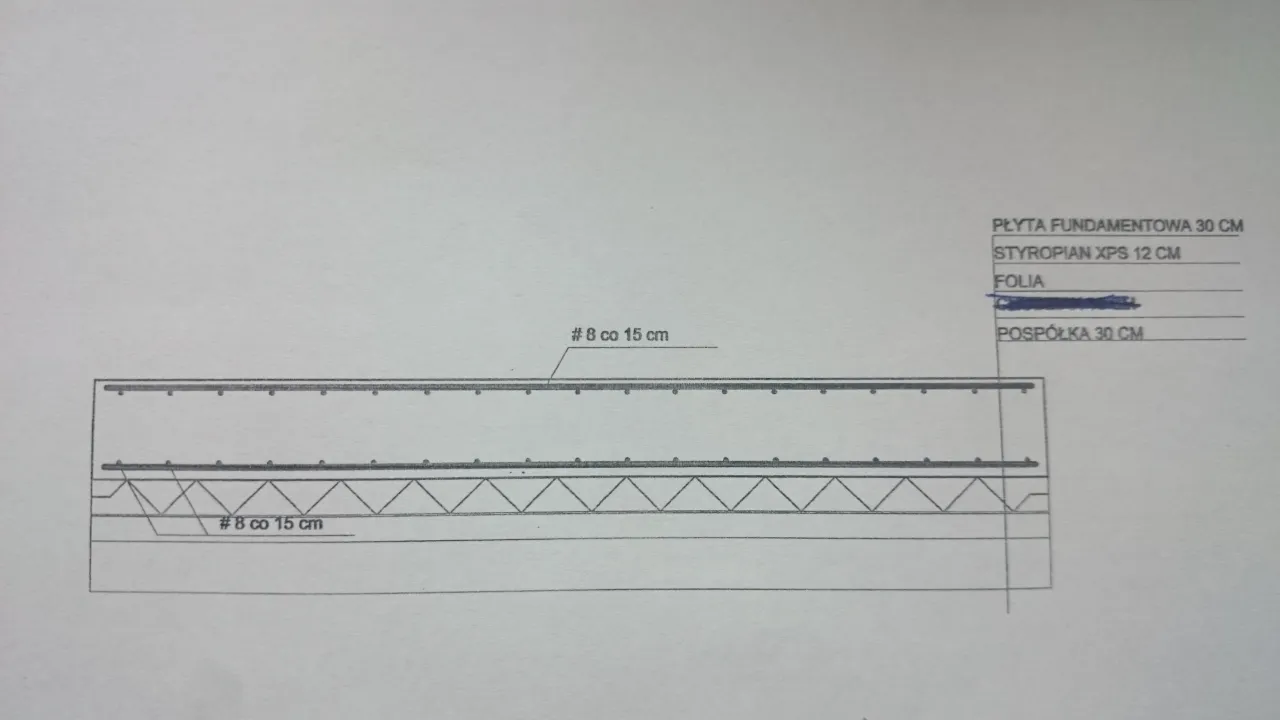

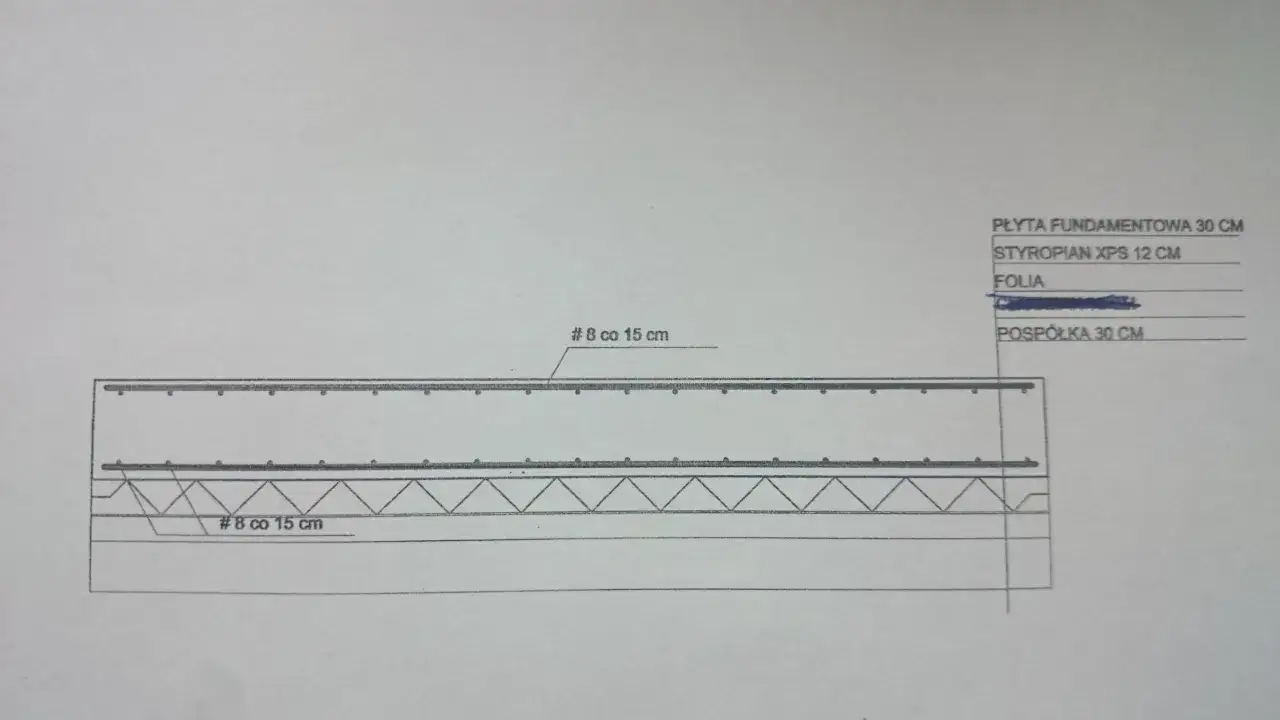

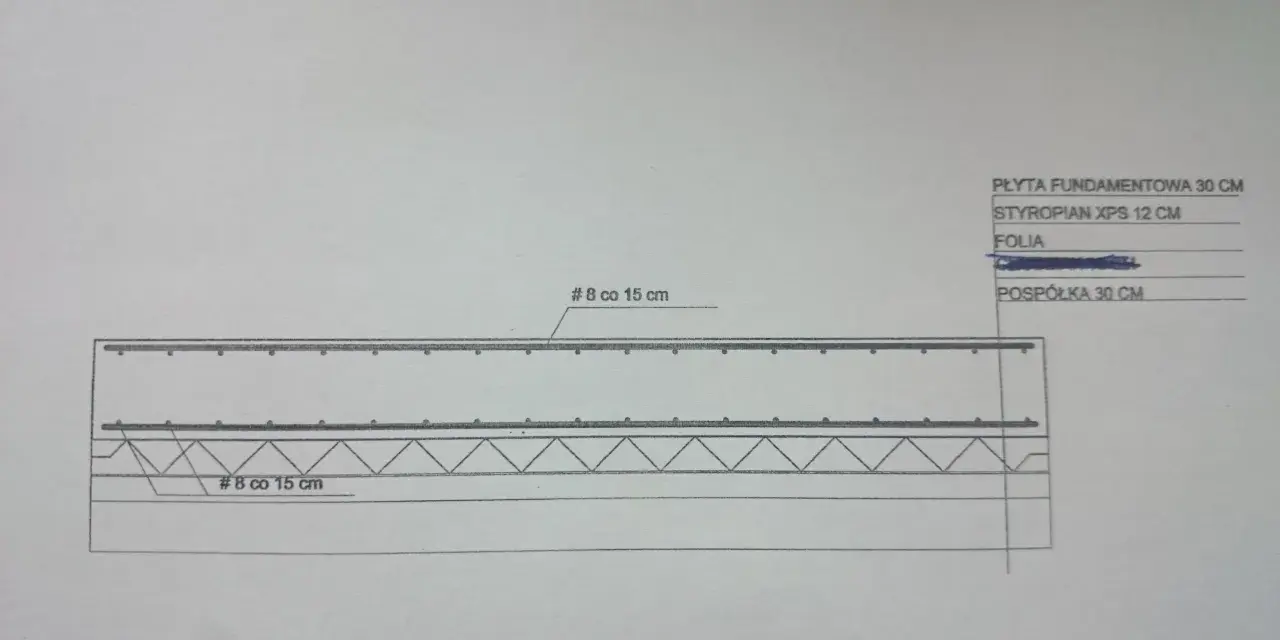

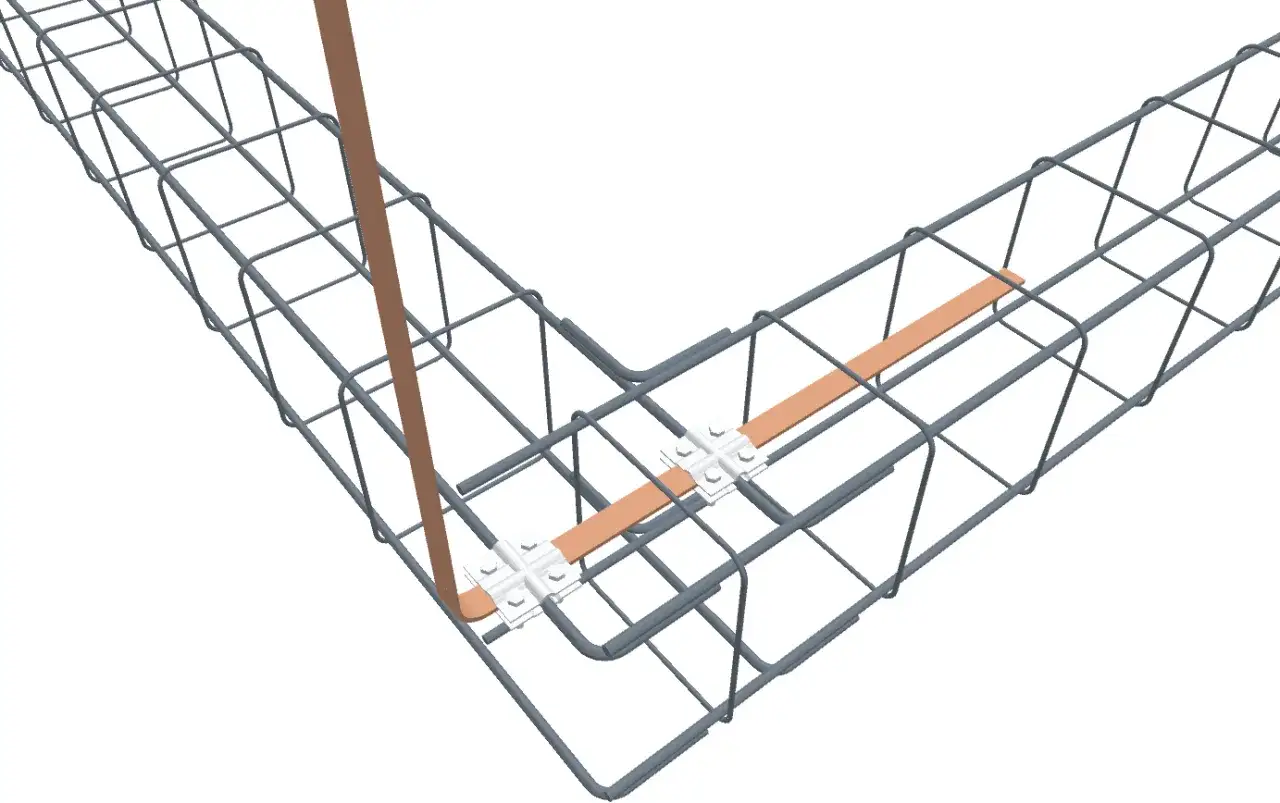

Zbrojenie dolne i górne jaka jest różnica i dlaczego obie siatki są kluczowe?

W płytach fundamentowych stosuje się zbrojenie dwukierunkowe, co oznacza, że składają się one z dwóch niezależnych siatek zbrojeniowych: dolnej i górnej. Taki układ jest niezbędny, ponieważ płyta pracuje w dwóch płaszczyznach i jest narażona na naprężenia rozciągające zarówno od spodu, jak i od góry.

Rola siatki dolnej: tarcza przeciwko siłom z gruntu

Siatka dolna jest fundamentem wytrzymałości płyty od strony gruntu. Jej głównym zadaniem jest przejmowanie naprężeń rozciągających, które mogą powstawać w dolnej części płyty. Dzieje się tak na przykład w wyniku nierównomiernego osiadania gruntu pod fundamentem, parcia gruntu na ściany fundamentowe czy sił zginających wywołanych ciężarem własnym płyty i obciążeń na niej spoczywających. Bez siatki dolnej, płyta byłaby podatna na pękanie od spodu.

Zadania siatki górnej: stabilizacja pod ciężarem budynku i ochrona przed pękaniem

Siatka górna pełni równie ważną funkcję. Odpowiada za przejmowanie naprężeń rozciągających w górnej części płyty. Mogą one wynikać z obciążeń skupionych, takich jak ściany nośne, słupy czy kominy, które przenoszą ciężar budynku bezpośrednio na płytę. Dodatkowo, siatka górna jest kluczowa dla zredukowania naprężeń powstających w wyniku skurczu betonu podczas jego wiązania oraz zmian temperatury. Zapobiega ona powstawaniu nieestetycznych rys i pęknięć w wierzchniej warstwie betonu.

Mit jednej siatki zbrojeniowej: dlaczego to prosta droga do katastrofy?

Spotykane czasem opinie, że wystarczy jedna siatka zbrojeniowa, są skrajnie niebezpieczne i całkowicie błędne. Płyta fundamentowa jest elementem konstrukcyjnym, który musi przenosić obciążenia z dwóch stron od gruntu i od budynku. Brak jednej z siatek, czy to dolnej, czy górnej, drastycznie osłabia jej zdolność do przenoszenia naprężeń. To prosta droga do powstania pęknięć, a w konsekwencji do poważnego uszkodzenia całej konstrukcji domu. Zawsze należy stosować zbrojenie dwukierunkowe, zgodnie z projektem.

Materiały na zbrojenie płyty fundamentowej: co musisz wiedzieć przed zakupem?

Wybór odpowiednich materiałów do zbrojenia płyty fundamentowej jest równie ważny, jak samo wykonanie. To od jakości stali i jej parametrów zależy wytrzymałość całej konstrukcji. Oto kluczowe informacje, które powinieneś znać przed zakupem.

Pręty żebrowane czy gładkie? Wybór stali i jej klasa (np. A-IIIN B500)

Zdecydowanie najczęściej w konstrukcjach żelbetowych, w tym w płytach fundamentowych, stosuje się pręty stalowe żebrowane. Ich powierzchnia jest specjalnie ukształtowana, co zapewnia znacznie lepszą przyczepność do betonu w porównaniu do prętów gładkich. Ta przyczepność jest kluczowa dla prawidłowego przenoszenia naprężeń między stalą a betonem. Typowe klasy stali używane w budownictwie mieszkaniowym to A-IIIN, często oznaczane jako B500A lub B500B. Oznaczenie B500 informuje o granicy plastyczności stali wynoszącej 500 MPa (megapaskali), co jest miarą jej wytrzymałości na rozciąganie. Im wyższa klasa stali, tym jest ona mocniejsza.

Typowe średnice prętów i wymiary oczek siatki: co mówi projekt?

W przypadku płyt fundamentowych dla domów jednorodzinnych, najczęściej stosuje się pręty o średnicach od 10 mm do 16 mm. Rozmiar oczek siatki zbrojeniowej, czyli odległość między sąsiednimi prętami, zazwyczaj mieści się w przedziale od 15x15 cm do 30x30 cm. Jednakże, należy podkreślić, że ostateczny wybór zarówno średnicy prętów, jak i wymiarów oczek siatki, musi być zawsze zgodny z wytycznymi zawartymi w projekcie konstrukcyjnym Twojego domu. Projektant uwzględnia tam wszystkie obciążenia i specyfikę gruntu.

Gotowe siatki zgrzewane vs. zbrojenie wiązane na budowie: co wybrać?

Na rynku dostępne są dwa główne rozwiązania: gotowe siatki zgrzewane fabrycznie oraz możliwość samodzielnego wiązania zbrojenia na budowie z pojedynczych prętów. Gotowe siatki zgrzewane są wygodne i przyspieszają montaż, ponieważ mają już ustalone wymiary i oczka. Zbrojenie wiązane na budowie daje większą elastyczność, pozwala na łatwiejsze dopasowanie do nietypowych kształtów płyty i precyzyjne wykonanie zakładek. Warto też wspomnieć o alternatywie w postaci zbrojenia rozproszonego, czyli dodawania do betonu specjalnych włókien stalowych lub polimerowych. Stosuje się je często jako uzupełnienie tradycyjnego zbrojenia lub w specyficznych sytuacjach, gdy wymagane jest zwiększenie odporności na pękanie.

Jak wykonać zbrojenie płyty fundamentowej? Przewodnik krok po kroku

Wykonanie zbrojenia płyty fundamentowej wymaga precyzji i przestrzegania określonych zasad. Oto praktyczny przewodnik, który pomoże Ci przejść przez ten proces krok po kroku.

1. Krok 1: Przygotowanie podłoża i ułożenie podkładek dystansowych

   Zanim przystąpisz do układania zbrojenia, upewnij się, że podłoże pod płytę jest odpowiednio przygotowane. Powinno być wyrównane, zagęszczone i zabezpieczone przed wilgocią zazwyczaj wykonuje się warstwę chudego betonu lub układa grubą folię budowlaną. Bezpośrednio na przygotowanym podłożu należy ułożyć podkładki dystansowe. Mogą to być specjalne podkładki betonowe lub plastikowe, które zapewnią odpowiednią, wymaganą przez projekt grubość otuliny betonowej dla dolnej siatki zbrojeniowej.

2. Krok 2: Układanie i wiązanie siatki dolnej: zasady i technika

   Teraz czas na ułożenie prętów tworzących siatkę dolną. Pręty powinny być rozłożone równomiernie, zgodnie z wymiarami oczek podanymi w projekcie. W miejscach, gdzie pręty krzyżują się, należy je solidnie związać drutem wiązałkowym. Zapewni to stabilność całej siatki i zapobiegnie jej przemieszczaniu się podczas betonowania. Upewnij się, że zachowujesz stały i równy rozstaw między prętami.

3. Krok 3: Montaż zbrojenia górnego na "kobyłkach" (podpórkach dystansowych)

   Po ułożeniu i związaniu siatki dolnej, przystępujemy do montażu siatki górnej. Kluczowe jest tutaj zapewnienie odpowiedniej odległości między obiema siatkami, a także zapewnienie otuliny dla górnej siatki. Siatka górna musi być podparta na specjalnych elementach dystansowych, potocznie nazywanych "kobyłkami" lub "koziołkami". Te elementy utrzymują siatkę górną na właściwej wysokości, zapewniając wymaganą grubość betonu nad nią.

4. Krok 4: Prawidłowe łączenie prętów na zakład: jaka długość jest bezpieczna?

   W miejscach, gdzie długość pręta zbrojeniowego nie wystarcza do pokrycia całego wymaganego odcinka, konieczne jest ich łączenie. Robi się to poprzez tzw. zakład, czyli nałożenie na siebie końców prętów. Minimalna długość takiego zakładu jest ściśle określona i zależy od średnicy pręta oraz klasy stali. Zazwyczaj wynosi ona 40 do 50-krotności średnicy pręta. Zastosowanie zbyt krótkich zakładek jest poważnym błędem, który osłabia ciągłość zbrojenia i obniża jego wytrzymałość.

Newralgiczne punkty zbrojenia: na co zwrócić szczególną uwagę?

Niektóre fragmenty płyty fundamentowej są bardziej narażone na koncentrację naprężeń i wymagają szczególnej uwagi podczas zbrojenia. Prawidłowe wzmocnienie tych miejsc jest kluczowe dla uniknięcia pęknięć i zapewnienia długowieczności konstrukcji.

Jak prawidłowo zbroić narożniki płyty, by uniknąć spękań?

Narożniki płyty fundamentowej to miejsca, gdzie krzyżują się dwie ściany i gdzie naprężenia mogą się kumulować. Aby zapobiec powstawaniu pęknięć w tych newralgicznych punktach, stosuje się dodatkowe zbrojenie. Może to polegać na zastosowaniu prętów ukośnych, które tworzą rodzaj "kosza" w narożniku, lub na zagęszczeniu zbrojenia czyli ułożeniu dodatkowych prętów w tej strefie, zgodnie z projektem. Prawidłowe zbrojenie narożników to gwarancja ich wytrzymałości.

Wzmocnienia pod ścianami nośnymi i słupami: gdzie zagęścić zbrojenie?

Ściany nośne, słupy czy kominy przenoszą znaczną część ciężaru budynku bezpośrednio na płytę fundamentową. W miejscach ich posadowienia koncentrują się duże siły. Aby płyta była w stanie je przenieść, konieczne jest zagęszczenie zbrojenia lub zastosowanie prętów o większej średnicy w tych obszarach. Projekt konstrukcyjny zawsze precyzuje, gdzie i w jaki sposób należy wykonać te wzmocnienia.

Przejścia rur i instalacji: jak zabezpieczyć osłabione miejsca w płycie?

W każdej płycie fundamentowej znajdują się otwory na przejścia instalacyjne rury wodno-kanalizacyjne, przewody elektryczne czy wentylacyjne. Każdy taki otwór osłabia ciągłość i wytrzymałość płyty. Dlatego wokół tych miejsc należy wykonać dodatkowe zbrojenie, zazwyczaj w postaci dodatkowych prętów ułożonych w kształcie kwadratu lub prostokąta, które kompensują osłabienie spowodowane przez otwór. Zapobiega to powstawaniu pęknięć promieniście od otworu.

Otulina, czyli kluczowa ochrona stali: jak o nią zadbać?

Otulina betonowa to warstwa betonu znajdująca się między stalowym zbrojeniem a zewnętrzną powierzchnią elementu żelbetowego. Jej prawidłowe wykonanie jest absolutnie kluczowe dla trwałości konstrukcji.

Jaka jest minimalna grubość otuliny dla płyty fundamentowej i dlaczego jest tak ważna?

Otulina betonowa pełni dwie główne funkcje: chroni stal zbrojeniową przed korozją, która mogłaby rozpocząć się pod wpływem wilgoci i czynników chemicznych zawartych w gruncie, oraz zapewnia ochronę przed ogniem. Dla fundamentów mających bezpośredni kontakt z gruntem, zgodnie z obowiązującymi normami, minimalna grubość otuliny betonowej wynosi 50 mm. Jest to absolutne minimum, którego nie wolno naruszać.

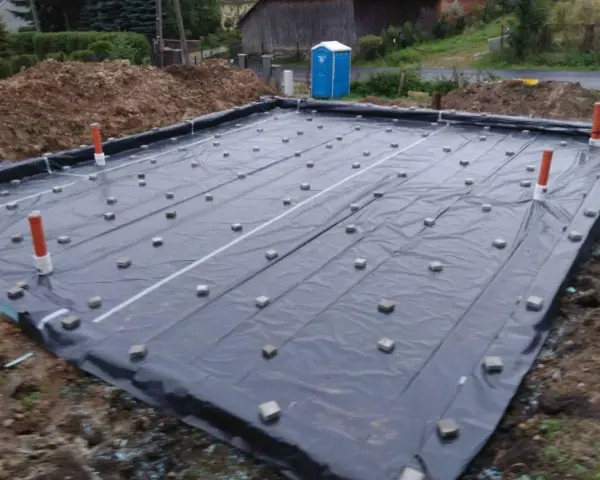

Rodzaje podkładek dystansowych (plastikowe, betonowe) i ich rola

Aby zapewnić wymaganą grubość otuliny, stosuje się podkładki dystansowe. Mogą być wykonane z wytrzymałego plastiku lub betonu. Podkładki betonowe są często preferowane w przypadku fundamentów ze względu na ich trwałość i podobny współczynnik rozszerzalności cieplnej do betonu konstrukcyjnego. Podkładki te umieszcza się pod zbrojeniem przed betonowaniem, zapewniając stałą i równomierną odległość między stalą a powierzchnią betonu. Ich prawidłowe rozmieszczenie jest kluczowe dla uzyskania odpowiedniej otuliny na całej powierzchni płyty.

TOP 5 najdroższych błędów przy zbrojeniu płyty fundamentowej i jak ich unikać

Podczas wykonywania zbrojenia płyty fundamentowej można popełnić szereg błędów, które nie tylko obniżają wytrzymałość konstrukcji, ale mogą prowadzić do bardzo kosztownych napraw w przyszłości. Oto pięć najczęstszych i najbardziej kosztownych pomyłek:

1. Błąd #1: Niewłaściwa grubość otuliny prowadząca do korozji

   Zbyt mała grubość otuliny betonowej to prosta droga do korozji stali zbrojeniowej. Wilgoć i agresywne substancje z gruntu docierają do prętów, powodując ich rdzewienie i pęcznienie, co z kolei prowadzi do pękania betonu. Aby uniknąć tego błędu, zawsze stosuj odpowiednie podkładki dystansowe i upewnij się, że ich ilość i rozmieszczenie zapewniają wymaganą grubość otuliny na całej powierzchni płyty.

2. Błąd #2: Zbyt krótkie zakłady prętów osłabiające ciągłość zbrojenia

   Łączenie prętów na zbyt krótkim zakładzie powoduje, że siły nie są efektywnie przenoszone między poszczególnymi odcinkami zbrojenia. Prowadzi to do osłabienia całej konstrukcji w miejscach łączeń. Pamiętaj o zasadzie: minimalna długość zakładu to 40-50-krotność średnicy pręta. W razie wątpliwości zawsze konsultuj się z projektem lub kierownikiem budowy.

3. Błąd #3: Użycie stali o złej średnicy lub klasie niezgodnej z projektem

   Stosowanie prętów o mniejszej średnicy niż przewidziana w projekcie lub stali o niższej klasie wytrzymałości jest niedopuszczalne. Bezpośrednio wpływa to na nośność płyty i bezpieczeństwo całego budynku. Zawsze sprawdzaj atesty i oznaczenia na prętach oraz upewnij się, że odpowiadają one wymogom projektu konstrukcyjnego.

4. Błąd #4: Zanieczyszczenie zbrojenia ziemią lub olejem przed betonowaniem

   Zanieczyszczenia takie jak ziemia, błoto, liście czy resztki oleju z deskowania na powierzchni prętów drastycznie obniżają przyczepność betonu do stali. Zbrojenie, które nie jest prawidłowo związane z betonem, nie będzie efektywnie przenosić naprężeń. Przed betonowaniem upewnij się, że zbrojenie jest czyste. W razie potrzeby oczyść je szczotką drucianą.

5. Błąd #5: Przemieszczenie się siatek podczas wylewania betonu

   Podczas wylewania i wibrowania betonu, siatki zbrojeniowe mogą się przemieścić, co prowadzi do utraty prawidłowego rozstawu i otuliny. Aby temu zapobiec, zbrojenie musi być solidnie związane drutem wiązałkowym, a podkładki dystansowe muszą być stabilnie osadzone. W niektórych przypadkach stosuje się dodatkowe podpory tymczasowe.

Odbiór zbrojenia przed betonowaniem: finalna checklista inwestora

Zanim ekipa przystąpi do wylewania betonu, jako inwestor powinieneś przeprowadzić dokładny odbiór zbrojenia. Jest to ostatni moment na wychwycenie ewentualnych błędów, które mogą mieć poważne konsekwencje. Oto lista kontrolna, którą warto przejść wspólnie z kierownikiem budowy:

• Zgodność rozstawu i średnic prętów z projektem.
• Prawidłowe ułożenie i długość zakładów sprawdź kilka losowych połączeń.
• Obecność i prawidłowe rozmieszczenie podkładek dystansowych upewnij się, że zapewniają one odpowiednią otulinę na całej powierzchni.
• Wzmocnienia w narożnikach i pod przewidywanymi ścianami nośnymi oraz słupami czy zostały wykonane zgodnie z projektem?
• Zabezpieczenie przejść instalacyjnych czy wokół otworów wykonano dodatkowe zbrojenie?
• Czystość zbrojenia czy pręty są wolne od ziemi, liści, śmieci i innych zanieczyszczeń?
• Stabilność całej konstrukcji zbrojeniowej czy nic się nie chwieje i nie wygląda na niestabilne?

Dokumentacja fotograficzna: Twoje zabezpieczenie na przyszłość

Niezwykle ważne jest, aby przed zalaniem betonem wykonać obszerną dokumentację fotograficzną zbrojenia. Zdjęcia powinny obejmować całą płytę, ze szczególnym uwzględnieniem newralgicznych punktów, narożników i przejść instalacyjnych. Taka dokumentacja stanowi nieoceniony dowód w przypadku jakichkolwiek problemów konstrukcyjnych, które mogłyby pojawić się w przyszłości. To Twoje zabezpieczenie i potwierdzenie, że prace zostały wykonane zgodnie ze sztuką budowlaną.
