Prawidłowe zbrojenie podciągu 5m to podstawa bezpieczeństwa konstrukcji
- Ścisłe przestrzeganie projektu konstrukcyjnego jest obowiązkowe dla bezpieczeństwa.
- Główne elementy to zbrojenie dolne, górne i strzemiona, każde o specyficznej roli.
- Dla podciągów 5m często stosuje się pręty główne 16-25mm i strzemiona 6-8mm.
- Krytyczne aspekty to otulina, zakotwienie w podporach oraz zagęszczanie strzemion przy podporach.
- Niewłaściwe wykonanie zbrojenia grozi poważnymi konsekwencjami konstrukcyjnymi.
- Każdy podciąg wymaga indywidualnych obliczeń statycznych wykonanych przez uprawnionego konstruktora.
Dlaczego prawidłowe zbrojenie podciągu 5m to absolutna podstawa bezpieczeństwa Twojego domu?
Czym jest podciąg i jaką rolę pełni w konstrukcji budynku?
Podciąg żelbetowy, szczególnie ten o większej rozpiętości, jak na przykład 5 metrów, to element konstrukcyjny o fundamentalnym znaczeniu. Jego główną funkcją jest przenoszenie obciążeń pochodzących z wyższych kondygnacji, stropów czy ścian na elementy pionowe, takie jak słupy czy ściany nośne. Jest to element poziomy, który pracuje przede wszystkim na zginanie i ścinanie. Z tego względu, jego prawidłowe wykonanie jest absolutnie kluczowe dla zachowania stabilności i bezpieczeństwa całej budowli. Zaniedbanie tego etapu może mieć tragiczne skutki.
Konsekwencje błędów wykonawczych czyli co grozi, gdy zbrojenie jest wadliwe?
Błędy popełnione podczas zbrojenia podciągu mogą prowadzić do bardzo poważnych konsekwencji. Mówimy tu nie tylko o estetycznych defektach, jak pękanie betonu, ale przede wszystkim o utracie nośności konstrukcji. Nadmierne ugięcia, które mogą być widoczne gołym okiem, to sygnał ostrzegawczy, że element nie pracuje zgodnie z założeniami projektowymi. W skrajnych przypadkach, wady te mogą skutkować katastrofą budowlaną. Nawet jeśli nie dojdzie do natychmiastowego zawalenia, problemy konstrukcyjne mogą ujawnić się po latach, generując ogromne koszty napraw, a czasem nawet wymuszając konieczność rozbiórki części lub całości budynku.

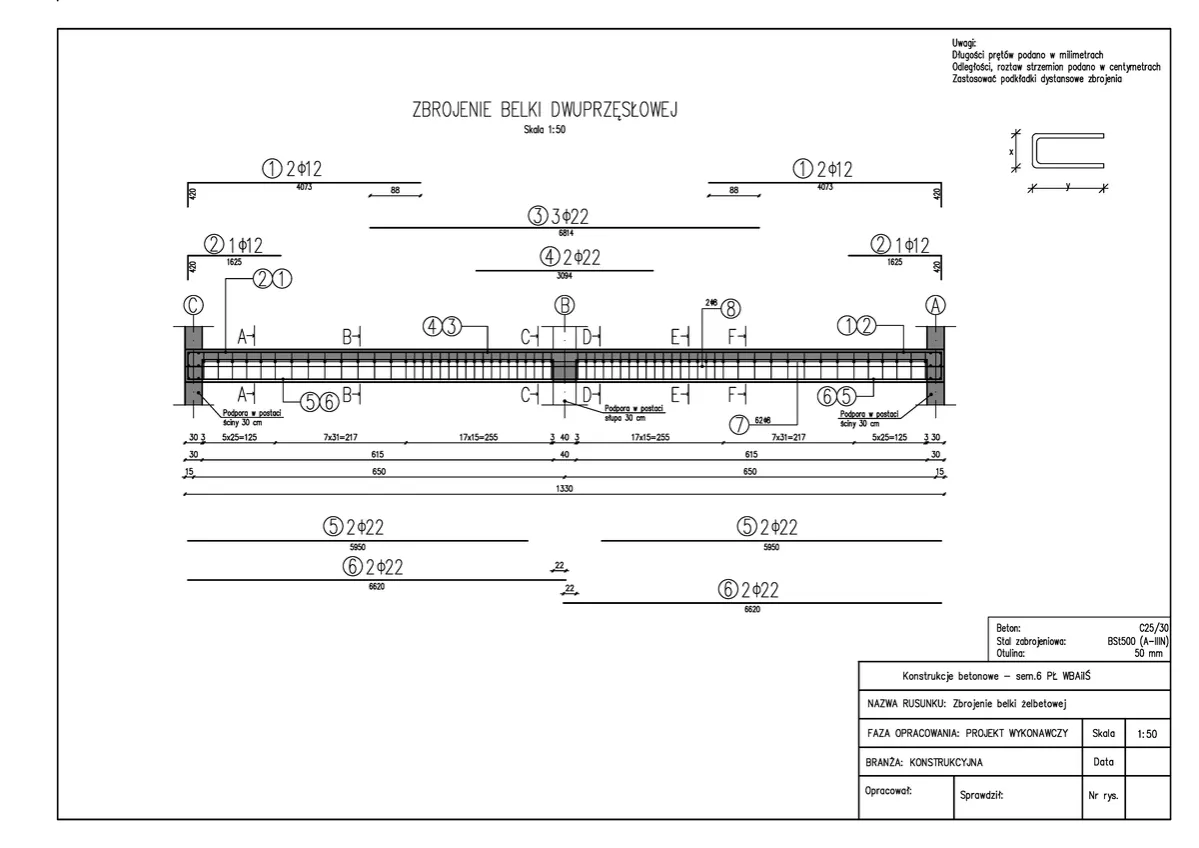

Anatomia zbrojenia podciągu z czego składa się szkielet i za co odpowiadają jego elementy?
Zbrojenie główne dolne: fundament nośności belki
Zbrojenie główne dolne to serce podciągu, jeśli chodzi o jego nośność. Są to pręty umieszczone w dolnej części belki, które mają za zadanie przejmować siły rozciągające powstające na skutek zginania. To właśnie te pręty decydują o tym, jak duży ciężar podciąg jest w stanie przenieść. Ich średnica i liczba są ściśle powiązane z przewidywanym obciążeniem. Według danych Houseanddesign.pl, dla belek o rozpiętości 5m często stosuje się pręty o średnicach od 16 do 25 mm, ale pamiętajmy, że jest to tylko ogólna wskazówka.
Zbrojenie górne (montażowe): stabilizator konstrukcji i wsparcie nad podporami
Zbrojenie górne, często nazywane również montażowym, pełni kilka istotnych funkcji. Przede wszystkim, zapewnia ono stabilność całego szkieletu zbrojeniowego podczas skomplikowanego procesu montażu i betonowania. Ale to nie wszystko pręty te mają również za zadanie przenosić siły ściskające, które pojawiają się w górnej części belki, a także siły rozciągające, które występują nad podporami. Zazwyczaj mają one mniejszą średnicę niż pręty zbrojenia dolnego, na przykład około 12 mm, ale ich obecność jest równie ważna dla prawidłowej pracy konstrukcji.
Strzemiona: cichy bohater chroniący przed ścinaniem
Strzemiona to elementy, które często pozostają niedoceniane, a ich rola jest absolutnie kluczowa. Są to pręty poprzeczne, które tworzą rodzaj "klatki" obejmującej zbrojenie główne. Ich podstawowym zadaniem jest przenoszenie sił ścinających, które działają na podciąg, szczególnie w jego okolicach. Dodatkowo, strzemiona zapobiegają wyboczeniu prętów głównych, czyli ich wyginaniu się pod wpływem obciążeń. Typowe średnice strzemion to 6 lub 8 mm. Bardzo ważne jest, aby ich rozstaw był mniejszy (czyli gęstszy) w strefach przypodporowych, gdzie siły ścinające są największe.
Jakie zbrojenie do podciągu 5m? Przykładowe schematy i kluczowe parametry (PAMIĘTAJ O PROJEKCIE!)
Pamiętaj! Wszystkie podane poniżej wartości (średnice prętów, rozstaw strzemion, klasy stali) są jedynie przykładami i mają charakter poglądowy. Każdy podciąg, zwłaszcza o tak dużej rozpiętości jak 5 metrów, wymaga indywidualnych obliczeń statycznych wykonanych przez uprawnionego konstruktora zgodnie z obowiązującymi normami (np. PN-EN 1992 Eurokod 2). Odstępstwa od projektu są niedopuszczalne!
Typowe średnice prętów głównych czego możesz się spodziewać w projekcie?
W projektach podciągów o rozpiętości 5 metrów, można spodziewać się zastosowania prętów głównych o średnicach mieszczących się zazwyczaj w przedziale od 16 mm do 25 mm dla zbrojenia dolnego. Dla zbrojenia górnego, które pełni funkcję stabilizacyjną i wspierającą nad podporami, często stosuje się pręty o mniejszej średnicy, na przykład 12 mm. Te wartości są jednak silnie zależne od konkretnych obciążeń, klasy betonu oraz rodzaju i klasy użytej stali. W Polsce standardem jest stosowanie stali zbrojeniowej klasy B500SP lub B500W.
Strzemiona jaka średnica i jak prawidłowo rozplanować ich rozstaw?
Jeśli chodzi o strzemiona, najczęściej spotykane średnice to 6 mm lub 8 mm. Kluczową zasadą ich rozmieszczenia jest zagęszczanie w strefach przypodporowych, czyli na długości około jednej czwartej rozpiętości belki od każdej podpory. W środkowej części rozpiętości podciągu, gdzie siły ścinające są mniejsze, rozstaw strzemion może być większy. Należy jednak pamiętać, że dokładny rozstaw strzemion zawsze wynika z precyzyjnych obliczeń projektowych i nie należy go modyfikować bez konsultacji z konstruktorem.
Zagęszczanie strzemion przy podporach dlaczego jest to tak krytycznie ważne?
Zagęszczanie strzemion w strefach przypodporowych jest niezwykle ważne, ponieważ to właśnie w tych obszarach występują największe siły ścinające. Gęstsze rozmieszczenie strzemion pozwala na efektywniejsze przenoszenie tych sił przez przekrój poprzeczny podciągu. Zapobiega to powstawaniu ukośnych rys i pęknięć, które mogłyby prowadzić do osłabienia lub nawet zniszczenia konstrukcji w najbardziej obciążonych miejscach. Jest to zatem kluczowy element zapewniający stabilność i bezpieczeństwo podciągu.
Budowa klatki zbrojeniowej krok po kroku od pręta do gotowego szkieletu
Wiązanie prętów głównych ze strzemionami technika i precyzja
Proces budowy klatki zbrojeniowej wymaga precyzji i stosowania odpowiedniej techniki. Pręty główne wiąże się ze strzemionami za pomocą drutu wiązałkowego. Ważne jest, aby wiązania były mocne i stabilne, ale jednocześnie nie należy ich zaciągać zbyt mocno, aby nie uszkodzić powierzchni prętów ani nie zdeformować ich kształtu. Kluczowe jest zachowanie właściwych rozstawów między prętami oraz ich dokładne pozycjonowanie zgodnie z projektem. Precyzja na tym etapie przekłada się na bezpieczeństwo całej konstrukcji.
Zapewnienie właściwej otuliny jak używać podkładek dystansowych?
Otulina betonowa to warstwa betonu otaczająca zbrojenie, która chroni stal przed korozją i zapewnia prawidłową współpracę zbrojenia z betonem. Dla podciągów wewnątrz budynków, w warunkach normalnej wilgotności (klasa ekspozycji XC1), minimalna grubość otuliny wynosi zazwyczaj od 2,5 do 3,5 cm. Aby zapewnić jej równomierną grubość, stosuje się specjalne podkładki dystansowe, potocznie nazywane "grzybkami" lub "kostkami". Ustawia się je między zbrojeniem a deskowaniem, utrzymując w ten sposób pręty w odpowiedniej odległości od formy i gwarantując jednolitą grubość otuliny na całym obwodzie zbrojenia.
Prawidłowe zakotwienie zbrojenia w ścianach lub słupach na co zwrócić uwagę?
Niezwykle istotne jest prawidłowe zakotwienie prętów zbrojeniowych w elementach podporowych, czyli w ścianach lub słupach, na których opiera się podciąg. Pręty główne muszą być odpowiednio długo wprowadzone w te elementy, aby siły mogły być efektywnie przenoszone. Minimalna długość oparcia podciągu na murze wynosi zazwyczaj 25 cm. Należy pamiętać, że dokładna długość zakotwienia jest zawsze indywidualnie określana przez projektanta w dokumentacji technicznej i nie można jej skracać.
7 najdroższych błędów przy zbrojeniu podciągu i jak ich unikać
Poniższe błędy są niestety częste i mogą mieć katastrofalne skutki dla konstrukcji. Ich unikanie jest kluczowe dla bezpieczeństwa budynku.
Błąd #1: Zastosowanie stali o innej średnicy lub klasie niż w projekcie
Zmiana średnicy lub klasy stali zbrojeniowej bez zgody projektanta to jeden z najpoważniejszych błędów. Prowadzi to do niezgodności z obliczeniami statycznymi, drastycznego zmniejszenia nośności podciągu i potencjalnej awarii konstrukcji. Projektant dobiera parametry stali precyzyjnie do przewidywanych obciążeń i naprężeń.
Błąd #2: Nieprawidłowy rozstaw lub brak zagęszczenia strzemion
Niewłaściwy rozstaw strzemion, a zwłaszcza brak ich zagęszczenia w strefach przypodporowych, znacząco osłabia odporność podciągu na siły ścinające. To właśnie w tych miejscach występują największe naprężenia ścinające, a gęstsze strzemiona są niezbędne do ich bezpiecznego przeniesienia. Zaniedbanie tego aspektu może doprowadzić do zniszczenia elementu.
Błąd #3: Zbyt mała lub nierówna otulina betonowa
Zbyt mała lub nierówna otulina betonowa (poniżej zalecanych 2,5-3,5 cm) to prosta droga do korozji zbrojenia. Wilgoć i agresywne substancje z otoczenia mogą wnikać do stali, powodując jej rdzewienie, pęcznienie i osłabienie przyczepności do betonu. Skutkuje to również zmniejszeniem odporności ogniowej elementu.
Błąd #4: Niewystarczająca długość zakładów i zakotwienia prętów
Zakłady, czyli miejsca łączenia prętów zbrojeniowych, oraz zakotwienie prętów w podporach muszą mieć odpowiednią długość, aby zapewnić ciągłość przenoszenia sił. Zbyt krótkie zakłady lub niewystarczające zakotwienie (poniżej 25 cm w podporze) uniemożliwiają prawidłowe działanie zbrojenia, prowadząc do osłabienia całej konstrukcji.
Błąd #5: Niewłaściwa klasa betonu
Użycie betonu o niższej klasie niż przewidziana w projekcie (np. niższej niż C20/25) oznacza, że beton nie będzie miał wystarczającej wytrzymałości na ściskanie. W efekcie, podciąg nie będzie w stanie przenieść zakładanych obciążeń, co może prowadzić do jego uszkodzenia lub zniszczenia.
Błąd #6: Brak czystości zbrojenia przed betonowaniem
Pręty zbrojeniowe muszą być czyste przed betonowaniem. Obecność na nich brudu, rdzy (luźnej, łuszczącej się), smarów czy farb znacząco zmniejsza przyczepność stali do betonu. To z kolei negatywnie wpływa na współpracę obu materiałów i obniża nośność oraz trwałość elementu.
Błąd #7: Nieprawidłowe ułożenie zbrojenia w deskowaniu
Zbrojenie nie może dotykać deskowania, ponieważ prowadzi to do braku otuliny betonowej lub jej nierównomierności w danym miejscu. Jak już wspomnieliśmy, brak otuliny lub jej zbyt mała grubość to ryzyko korozji i osłabienia elementu. Niewłaściwe ułożenie może również zaburzyć prawidłowe działanie konstrukcji.
Projekt konstrukcyjny to nie sugestia, to obowiązek dlaczego nie wolno zbroić podciągu "na czuja"?
Rola konstruktora kto i jak oblicza zbrojenie?
Posiadanie projektu konstrukcyjnego jest absolutnie niezbędne. Rolą uprawnionego konstruktora jest wykonanie szczegółowych obliczeń statyczno-wytrzymałościowych. Bazując na obowiązujących normach, takich jak PN-EN 1992 (Eurokod 2), analizuje on przewidywane obciążenia, warunki gruntowe i inne czynniki. Na tej podstawie precyzyjnie określa średnice i liczbę prętów zbrojeniowych, ich rozmieszczenie, rozstaw strzemion, długości zakotwień oraz klasy materiałów (betonu i stali). Konstruktor ponosi pełną odpowiedzialność prawną za bezpieczeństwo wykonanej przez siebie konstrukcji.
Przeczytaj również: Zasady zbrojenia belek żelbetowych: praktyczny poradnik wg Eurokodu 2

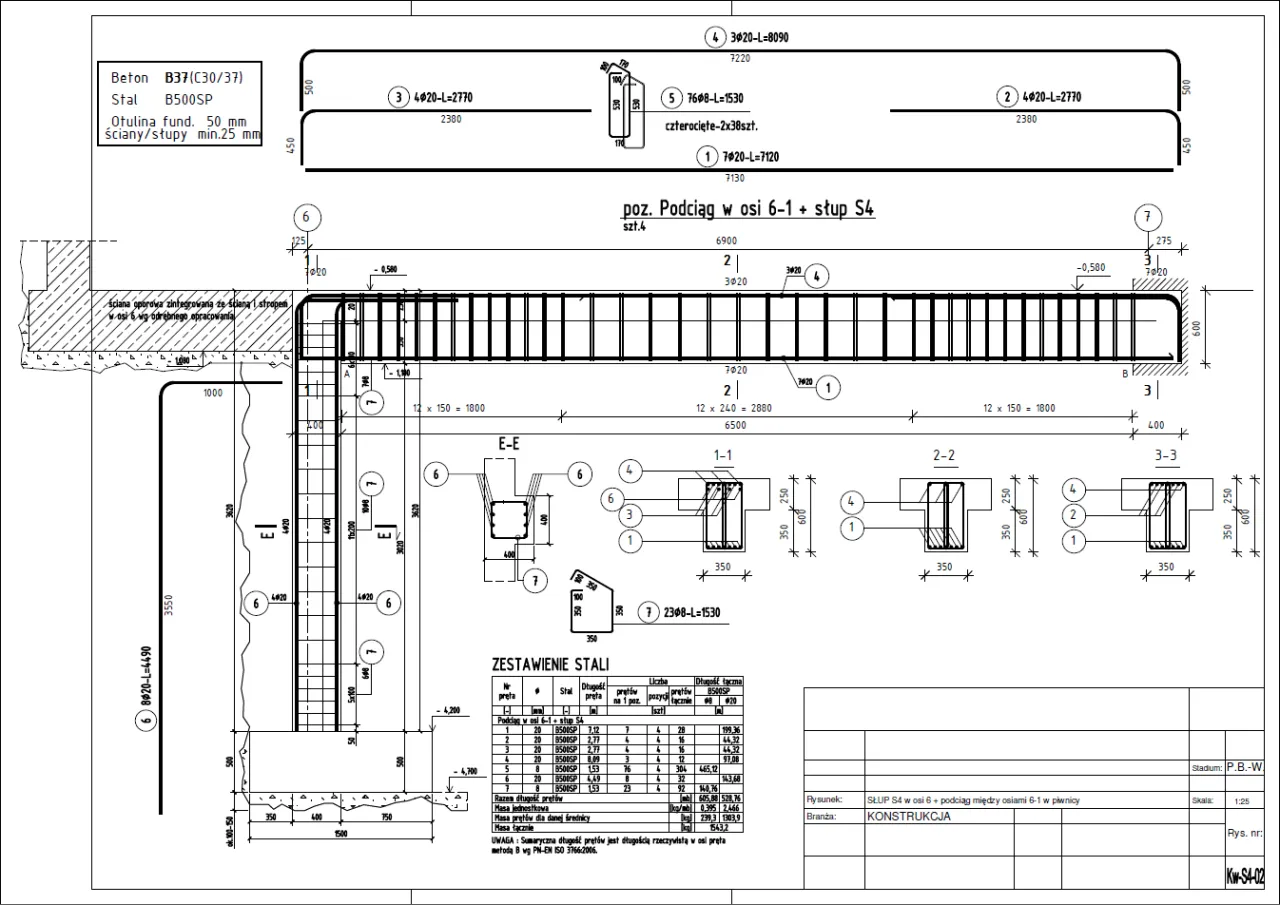

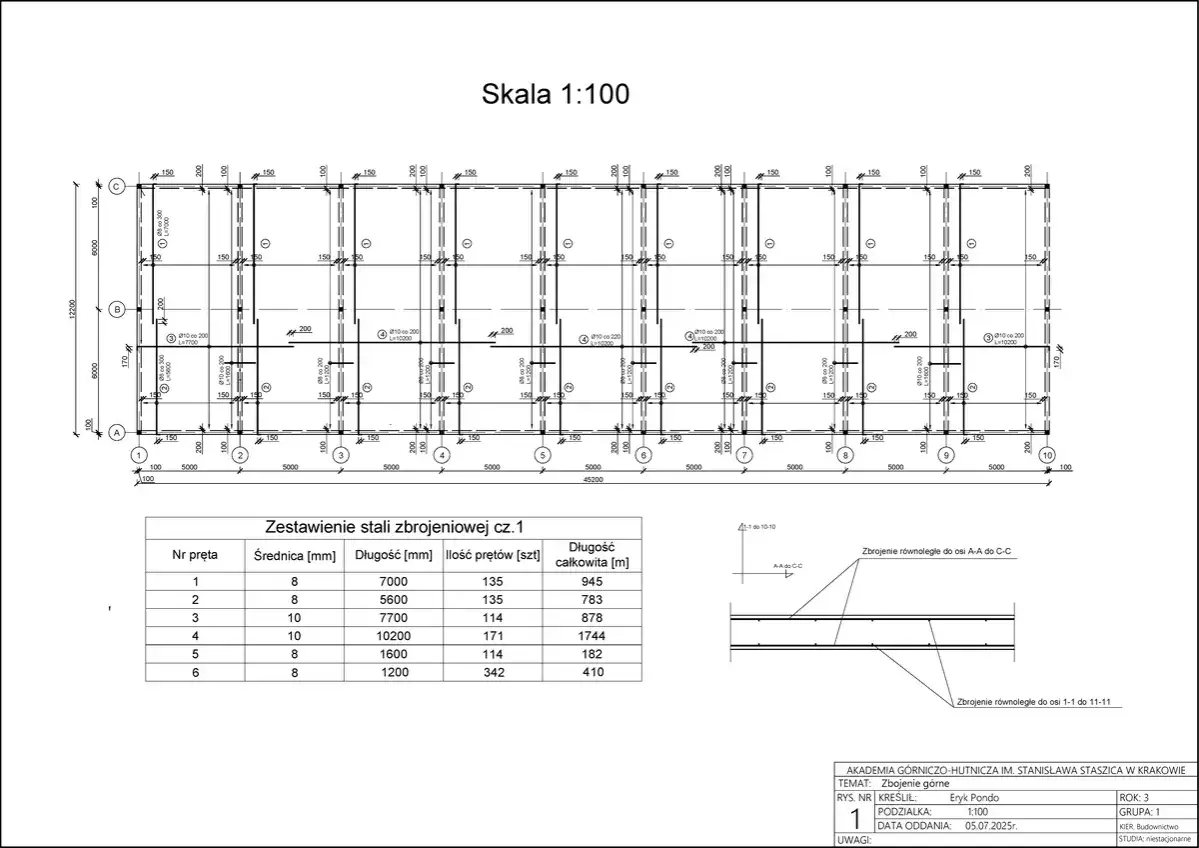

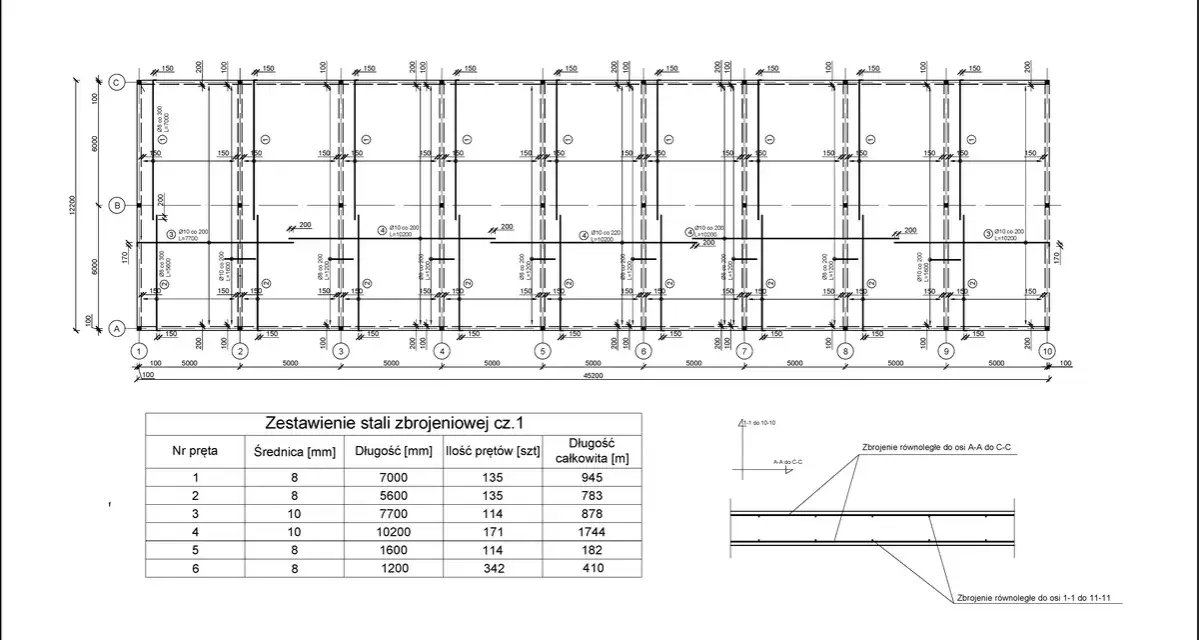

Co musi zawierać rysunek zbrojenia podciągu w projekcie technicznym?
Rysunek zbrojenia podciągu w projekcie technicznym to dokumentacja, która musi zawierać szereg kluczowych informacji. Należą do nich między innymi: szczegółowe zestawienie stali, zawierające informacje o średnicach, długościach i liczbie poszczególnych prętów; dokładne wymiary geometryczne podciągu; przekroje poprzeczne ukazujące rozmieszczenie zbrojenia w przekroju; schemat rozstawu strzemion, ze szczególnym uwzględnieniem stref przypodporowych; szczegółowe rysunki zakotwień i połączeń prętów; oraz wskazanie klasy betonu (np. C20/25) i klasy stali (np. B500SP/W), które mają zostać użyte do wykonania konstrukcji.
