Wybór odpowiedniego miejsca montażu zaworu trójdrożnego w instalacji grzewczej to decyzja, która ma fundamentalne znaczenie dla jej efektywności, trwałości i komfortu użytkowania. Często pojawia się pytanie: czy zawór powinien znaleźć się przed, czy za pompą obiegową? Odpowiedź nie jest uniwersalna i zależy od wielu czynników, w tym od funkcji, jaką zawór ma pełnić, oraz od specyfiki danej instalacji czy jest to system centralnego ogrzewania (C.O.), czy przygotowania ciepłej wody użytkowej (C.W.U.). Ten artykuł stanowi kompleksowy przewodnik, który rozwieje wszelkie wątpliwości i pomoże Ci podjąć optymalną decyzję.
Optymalne umiejscowienie zaworu trójdrożnego zależy od funkcji i typu instalacji
- W instalacjach C.O. zawór trójdrożny montuje się najczęściej za pompą, aby chronić kocioł.
- W instalacjach C.W.U. preferowany jest montaż zaworu trójdrożnego przed pompą dla precyzyjnej kontroli temperatury.
- Zawory pełnią funkcje mieszające (podnoszą temperaturę powrotu) lub rozdzielające (kierują przepływ).
- Niewłaściwy montaż (np. kierunek przepływu) drastycznie obniża wydajność systemu.
- Kluczowe jest przestrzeganie schematów producenta i zasad hydrauliki.
Dlaczego umiejscowienie zaworu trójdrożnego to jedna z kluczowych decyzji dla Twojej instalacji
Zanim zdecydujesz: Czym jest i co robi zawór trójdrożny
Zawór trójdrożny to element armatury instalacyjnej, który posiada trzy przyłącza. Jego podstawowym zadaniem jest sterowanie przepływem cieczy w systemie. Może on pełnić dwie kluczowe funkcje: mieszającą, czyli łączyć dwa strumienie cieczy o różnej temperaturze w jeden o pożądanej temperaturze, lub rozdzielającą, czyli kierować jeden strumień cieczy do jednego z dwóch możliwych obiegów. W nowoczesnych instalacjach grzewczych zawór trójdrożny odgrywa nieocenioną rolę w optymalizacji pracy systemu, przyczyniając się do zwiększenia efektywności energetycznej i obniżenia kosztów eksploatacji.
Rola pompy obiegowej: Serce układu, którego pracę warunkuje zawór
Pompa obiegowa jest sercem każdej instalacji grzewczej, odpowiedzialną za zapewnienie ciągłej cyrkulacji czynnika grzewczego najczęściej wody w całym systemie. Bez jej pracy ciepło wytworzone w kotle nie dotarłoby do grzejników czy ogrzewania podłogowego. Prawidłowe współdziałanie pompy z zaworem trójdrożnym jest absolutnie kluczowe. Niewłaściwe umiejscowienie zaworu może zakłócić pracę pompy, prowadząc do spadku wydajności całego układu, niestabilnej temperatury w pomieszczeniach, a nawet do przedwczesnego zużycia elementów instalacji.
Mieszanie czy rozdzielanie? Dwie funkcje zaworu, które determinują miejsce montażu
Zrozumienie funkcji zaworu trójdrożnego jest podstawą do podjęcia właściwej decyzji dotyczącej jego montażu. W funkcji mieszającej zawór pobiera strumień gorącej wody z zasilania i miesza go z chłodniejszą wodą powracającą z instalacji, aby uzyskać pożądaną temperaturę na wyjściu. Jest to często stosowane w celu podniesienia temperatury powrotu do kotła, co chroni go przed korozją. W funkcji rozdzielającej zawór kieruje jeden strumień cieczy do jednego z dwóch wyjść, na przykład do obiegu grzejnikowego lub do obiegu podłogowego, gdzie wymagana jest inna temperatura. Wybór między tymi funkcjami bezpośrednio wpływa na to, gdzie zawór powinien być zamontowany w stosunku do pompy.

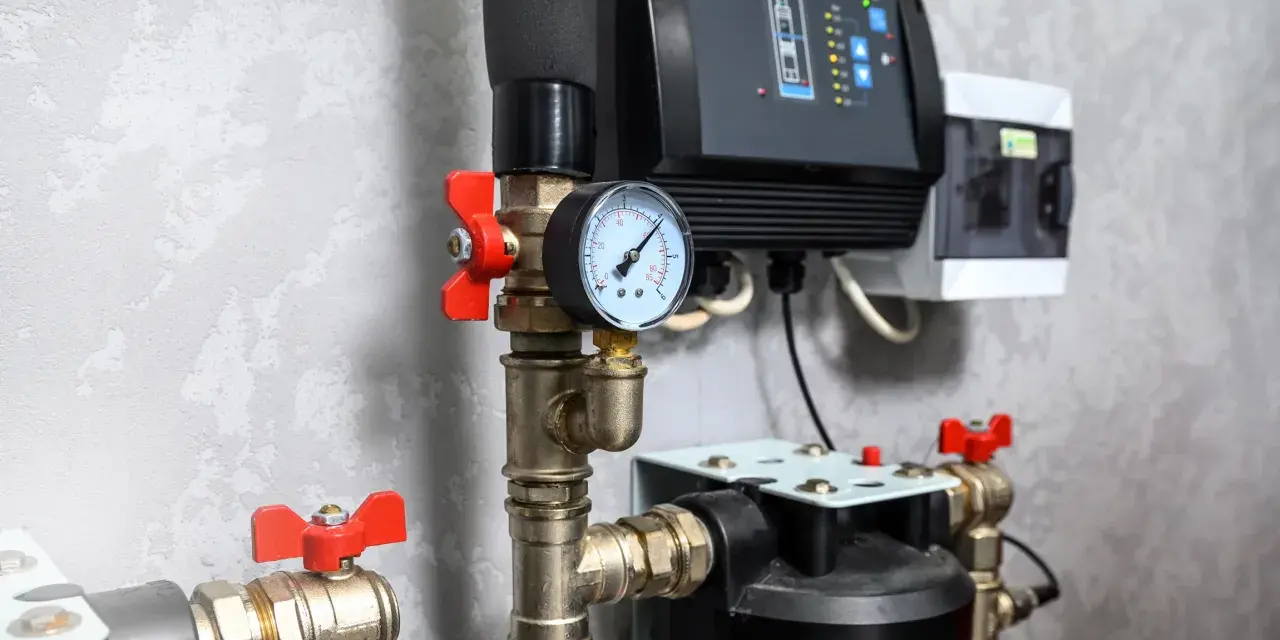

Zawór trójdrożny PRZED pompą: Kiedy to rozwiązanie jest jedynym słusznym wyborem
Priorytet C. W. U. : Jak montaż przed pompą gwarantuje komfort i bezpieczeństwo ciepłej wody użytkowej
W instalacjach przeznaczonych do przygotowania ciepłej wody użytkowej (C.W.U.), montaż zaworu trójdrożnego przed pompą obiegową jest często rozwiązaniem preferowanym. Pozwala to na precyzyjne sterowanie temperaturą wody, która trafia do punktów poboru. Dzięki temu można uniknąć sytuacji, w której woda jest zbyt gorąca, co mogłoby stanowić zagrożenie dla użytkowników, lub zbyt chłodna, co obniżałoby komfort korzystania z prysznica czy wanny. Precyzyjna kontrola temperatury jest tu kluczowa dla zapewnienia zarówno komfortu, jak i bezpieczeństwa.
Precyzyjna kontrola ciśnienia wlotowego: Ochrona pompy i łatwiejszy serwis
Umiejscowienie zaworu trójdrożnego przed pompą obiegową w niektórych konfiguracjach instalacji może pozytywnie wpływać na ciśnienie wlotowe do pompy. Odpowiednie ciśnienie na wlocie jest ważne dla prawidłowej pracy pompy i zapobiega zjawiskom takim jak kawitacja, czyli powstawanie pęcherzyków pary wodnej, które mogą uszkodzić wirnik pompy. Dodatkowo, taki układ często ułatwia serwisowanie, ponieważ pozwala na łatwiejsze odcięcie pompy od reszty instalacji w razie potrzeby jej konserwacji lub wymiany.

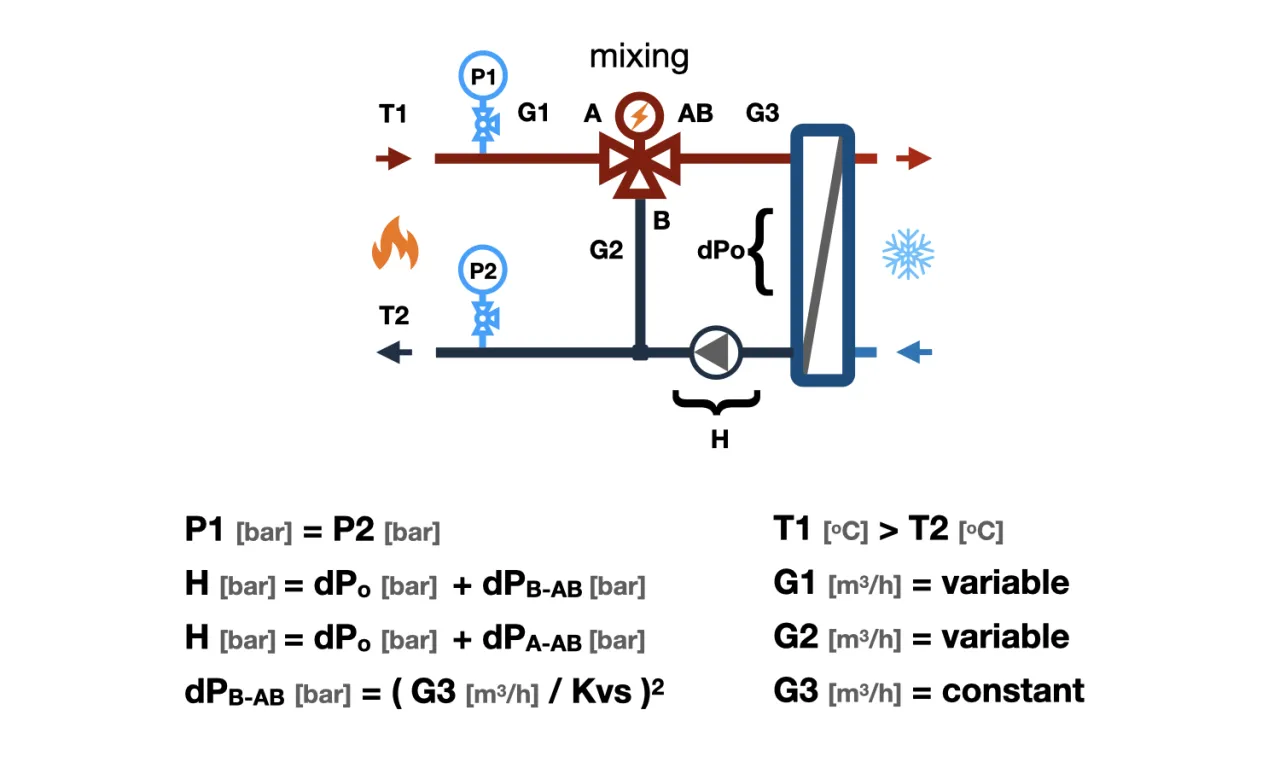

Schemat instalacji: Poprawne umiejscowienie zaworu przed pompą w układzie C. W. U.
Aby poprawnie zamontować zawór trójdrożny przed pompą w układzie C.W.U., należy zwrócić uwagę na kilka kluczowych aspektów. Zazwyczaj zawór jest podłączony w taki sposób, aby strumień wody z źródła ciepła (np. kotła) najpierw przechodził przez zawór, który reguluje jego temperaturę, a następnie trafiał na wejście pompy obiegowej. Ważne jest, aby przestrzegać wskazanych przez producenta kierunków przepływu zazwyczaj oznaczone strzałkami na korpusie zaworu. W niektórych systemach mogą być również potrzebne dodatkowe czujniki temperatury, które współpracują z zaworem, aby zapewnić optymalną regulację.Zawór trójdrożny ZA pompą: Dlaczego w centralnym ogrzewaniu to standard
Ogólna zasada, która wyłania się z analizy, jest następująca: w obiegach grzewczych (C. O. ) zawór montuje się najczęściej za pompą, natomiast w instalacjach ciepłej wody użytkowej (C. W. U. ) preferowany jest montaż przed pompą.
Kluczowy cel: Ochrona powrotu kotła na paliwo stałe przed zabójczą korozją
W przypadku kotłów na paliwa stałe, takich jak węgiel, drewno czy pellet, ochrona powrotu kotła przed korozją niskotemperaturową jest absolutnym priorytetem. Korozja ta powstaje, gdy temperatura wody powracającej z instalacji grzewczej do kotła jest zbyt niska (poniżej ok. 45-55°C, w zależności od typu kotła). W takich warunkach na zimnych powierzchniach kotła skrapla się para wodna zawarta w spalinach, tworząc agresywne środowisko korozyjne. Zawór trójdrożny, najczęściej w funkcji mieszającej, montowany za pompą obiegową, rozwiązuje ten problem. Mieszając gorącą wodę z zasilania z chłodniejszą wodą powracającą z instalacji, podnosi temperaturę czynnika grzewczego na powrocie do kotła, chroniąc go w ten sposób przed uszkodzeniem i znacząco wydłużając jego żywotność.
Stabilizacja temperatury w obiegu grzejnikowym i podłogowym
Montaż zaworu trójdrożnego za pompą w systemie centralnego ogrzewania (C.O.) przyczynia się do stabilizacji temperatury czynnika grzewczego krążącego w instalacji. Dzięki temu, że zawór precyzyjnie reguluje ilość gorącej wody dostarczanej do obiegu, można zapewnić równomierny rozkład ciepła. Jest to szczególnie ważne w przypadku systemów ogrzewania podłogowego, które wymagają niższej temperatury zasilania i stabilnego jej utrzymania, a także dla tradycyjnych grzejników, gdzie nagłe wahania temperatury mogą prowadzić do dyskomfortu cieplnego.
Jak montaż za pompą wpływa na hydraulikę i równomierny rozkład ciepła
Umiejscowienie zaworu trójdrożnego za pompą obiegową ma istotny wpływ na hydraulikę całego systemu grzewczego. Pozwala na lepszą kontrolę nad przepływem czynnika grzewczego, zapewniając, że pompa pracuje w optymalnych warunkach, a cyrkulacja jest stabilna. Taki układ sprzyja również lepszemu zbilansowaniu hydraulicznemu instalacji, co przekłada się na bardziej efektywne i równomierne rozprowadzanie ciepła do wszystkich odbiorników grzejników czy pętli ogrzewania podłogowego. Efektem jest wyższy komfort cieplny w całym budynku.
Schemat instalacji: Wzorcowe podłączenie zaworu za pompą w układzie C. O.
Prawidłowe podłączenie zaworu trójdrożnego za pompą w układzie C.O. wymaga zwrócenia uwagi na kierunek przepływu. Zazwyczaj pompa jest zamontowana na powrocie instalacji, tuż przed kotłem. Zawór trójdrożny umieszcza się tuż za pompą, na odcinku powrotu. Jego zadaniem jest zmieszanie chłodnej wody z instalacji z gorącą wodą zasilającą (w przypadku funkcji mieszającej) lub skierowanie strumienia do odpowiedniego obiegu (w funkcji rozdzielającej). Kluczowe jest przestrzeganie oznaczeń kierunku przepływu na zaworze i pompie oraz upewnienie się, że wszystkie połączenia są szczelne.
Konkretne przypadki, zero wątpliwości: Jaki montaż dla Twojego systemu
Instalacja z kotłem na węgiel, drewno lub pellet gdzie umieścić zawór
W przypadku kotłów na paliwa stałe, takich jak węgiel, drewno czy pellet, odpowiedź jest jednoznaczna: zawór trójdrożny (najczęściej mieszający) powinien być montowany za pompą obiegową. Jak już wspomniano, jego głównym zadaniem jest ochrona powrotu kotła przed korozją niskotemperaturową poprzez podniesienie temperatury wody powracającej z instalacji. Jest to kluczowe dla długowieczności i sprawnego działania kotła.
Nowoczesne kotły gazowe i pompy ciepła jakie są zalecenia producentów
W systemach z nowoczesnymi kotłami gazowymi i pompami ciepła kwestia montażu zaworu trójdrożnego jest nieco bardziej elastyczna, choć nadal istotna. Choć ochrona powrotu przed korozją nie jest tak krytyczna jak w kotłach stałopalnych, zawory te są często wykorzystywane do optymalizacji pracy systemu. Na przykład, w instalacjach z ogrzewaniem podłogowym, zawór trójdrożny może być użyty do obniżenia temperatury zasilania do wymaganych 35-45°C, podczas gdy kocioł pracuje z wyższą temperaturą. W systemach z pompami ciepła zawory te mogą służyć do zarządzania priorytetem podgrzewania ciepłej wody użytkowej nad ogrzewaniem.
Układ mieszany: grzejniki i ogrzewanie podłogowe jak to pogodzić
Systemy łączące ogrzewanie grzejnikowe i podłogowe stanowią wyzwanie ze względu na różne wymagania temperaturowe. Grzejniki zazwyczaj pracują z wyższą temperaturą zasilania (np. 55-60°C), podczas gdy ogrzewanie podłogowe wymaga znacznie niższej (np. 30-40°C). Zawory trójdrożne są tutaj niezbędnym elementem do stworzenia niezależnych obiegów. Najczęściej stosuje się osobne grupy pompowe z własnymi zaworami trójdrożnymi dla każdego typu ogrzewania. Zawór mieszający, zamontowany na wyjściu z kotła lub źródła ciepła, może zasilać zarówno obieg grzejnikowy, jak i obieg podłogowy poprzez dodatkowy obieg mieszający z własną pompą i zaworem.
Najczęstsze błędy montażowe i jak ich uniknąć to musisz sprawdzić
Pomylony kierunek przepływu katastrofalne skutki dla wydajności
Jednym z najpoważniejszych błędów montażowych jest pomylenie kierunku przepływu czynnika grzewczego przez zawór trójdrożny. Zawory te są zaprojektowane do pracy w określonym kierunku, co jest zazwyczaj wyraźnie zaznaczone strzałką na ich korpusie. Niewłaściwe podłączenie może spowodować, że zawór nie będzie prawidłowo mieszał lub rozdzielał strumieni, co doprowadzi do problemów z regulacją temperatury, spadku wydajności całego systemu, a nawet do uszkodzenia pompy obiegowej. W skrajnych przypadkach może to oznaczać, że ogrzewanie w ogóle nie będzie działać poprawnie.
Zły dobór zaworu: Kiedy mieszający nie zastąpi rozdzielającego (i odwrotnie)
Zawory trójdrożne, mimo podobnego wyglądu, występują w wersjach mieszających i rozdzielających, które nie są wzajemnie zamienne. Zawór mieszający ma za zadanie połączyć dwa strumienie w jeden, podczas gdy zawór rozdzielający kieruje jeden strumień do jednego z dwóch wyjść. Użycie niewłaściwego typu zaworu do danej funkcji w instalacji uniemożliwi jej prawidłowe działanie. Na przykład, próba użycia zaworu rozdzielającego tam, gdzie potrzebne jest mieszanie, nie przyniesie oczekiwanych rezultatów w zakresie regulacji temperatury powrotu do kotła.
Brak zaworów odcinających i filtrów błąd, który zemści się przy pierwszym serwisie
Kolejnym częstym błędem jest brak instalacji zaworów odcinających przed i za zaworem trójdrożnym oraz pompą obiegową. Zawory te umożliwiają odcięcie danego elementu od reszty instalacji w celu jego łatwego serwisu, konserwacji lub wymiany, bez konieczności opróżniania całego systemu z wody. Jest to niezwykle wygodne rozwiązanie, które znacznie ułatwia prace instalacyjne i konserwacyjne. Dodatkowo, warto pamiętać o montażu filtrów siatkowych, które chronią pompę i zawór przed zanieczyszczeniami, takimi jak rdza czy kamień, które mogą znajdować się w czynniku grzewczym.
Ostateczny werdykt: Dwie złote zasady, o których musisz pamiętać
Zasada nr 1: Funkcja zaworu dyktuje jego lokalizację
Podsumowując, najważniejszym kryterium decydującym o miejscu montażu zaworu trójdrożnego jest jego podstawowa funkcja. Czy ma on mieszać strumienie, aby uzyskać pożądaną temperaturę (np. chronić kocioł), czy też rozdzielać jeden strumień na dwa różne obiegi (np. w systemach z ogrzewaniem podłogowym)? Zrozumienie tej roli jest kluczem do podjęcia właściwej decyzji instalacyjnej.
Przeczytaj również: Jak wyjąć zawór spustowy Cersanit? Prosty poradnik krok po kroku
Zasada nr 2: Rodzaj instalacji (C. O. vs C. W. U. ) to kluczowy wyznacznik
Ogólna zasada, którą warto zapamiętać, brzmi: w instalacjach centralnego ogrzewania (C.O.), zwłaszcza tych z kotłami na paliwa stałe, zawór trójdrożny najczęściej montuje się za pompą obiegową. Natomiast w instalacjach ciepłej wody użytkowej (C.W.U.) preferowany jest montaż przed pompą. Pamiętaj jednak, że te zasady powinny być zawsze rozpatrywane w kontekście konkretnej funkcji, jaką zawór ma pełnić w danym systemie, oraz z uwzględnieniem zaleceń producentów urządzeń.
