Zawór czterodrogowy to niepozorny, ale niezwykle ważny element każdej instalacji centralnego ogrzewania, szczególnie tej zasilanej paliwem stałym. Jego prawidłowy montaż, a zwłaszcza odpowiednie umiejscowienie względem pompy obiegowej, decyduje o efektywności, bezpieczeństwie i długowieczności całego systemu. W tym artykule przyjrzymy się kluczowym aspektom instalacji zaworu 4D, rozwiejemy najczęstsze wątpliwości i podpowiemy, jak uniknąć kosztownych błędów.
Dlaczego prawidłowy montaż zaworu 4-drogowego jest kluczowy dla Twojej instalacji?
Zawór czterodrogowy, często nazywany również zaworem mieszającym 4D, odgrywa fundamentalną rolę w zapewnieniu optymalnej pracy systemu grzewczego. Jego obecność pozwala na precyzyjne zarządzanie przepływem i temperaturą wody krążącej w instalacji, co przekłada się na komfort cieplny w domu i ochronę samego źródła ciepła.
Czym jest zawór czterodrogowy i jaką pełni rolę w centralnym ogrzewaniu?
Zawór czterodrogowy to element armatury, który posiada cztery króćce przyłączeniowe. Jego podstawowym zadaniem jest mieszanie wody gorącej wody zasilającej instalację z chłodniejszą wodą powracającą z obiegu grzewczego. Dzięki temu możliwe jest uzyskanie pożądanej temperatury wody, która trafia do grzejników lub systemu ogrzewania podłogowego. Stabilizuje to pracę systemu i zapobiega jego przegrzewaniu lub wychładzaniu.
Ochrona kotła przed korozją najważniejsze zadanie zaworu 4D
Jednym z najważniejszych zadań zaworu czterodrogowego, zwłaszcza w kotłach na paliwo stałe, jest ochrona przed korozją niskotemperaturową. Zjawisko to jest niezwykle groźne dla wymiennika ciepła kotła. Występuje, gdy temperatura wody powracającej z instalacji do kotła spada poniżej 50-55°C. W takich warunkach na zimnych ściankach kotła skrapla się wilgoć zawarta w spalinach, tworząc agresywny kondensat, który niszczy metal. Zawór 4D zapobiega temu problemowi, domieszkując do zimnej wody powracającej gorącą wodę z zasilania, co podnosi temperaturę powrotu do bezpiecznego poziomu. Jest to często warunek utrzymania gwarancji na kocioł.
Regulacja temperatury w domu a praca zaworu mieszającego
Zawór czterodrogowy pozwala na precyzyjną regulację temperatury wody płynącej do grzejników. Nawet jeśli kocioł pracuje z wysoką temperaturą (np. 70-80°C), zawór może obniżyć temperaturę wody zasilającej do grzejników do niższych, bardziej komfortowych wartości (np. 40-50°C). Jest to szczególnie przydatne w okresach przejściowych, gdy nie potrzeba pełnej mocy grzewczej, a także w instalacjach, które łączą tradycyjne grzejniki z ogrzewaniem podłogowym. Pozwala to na zasilanie obu obiegów wodą o różnych, optymalnych dla nich temperaturach, zwiększając jednocześnie efektywność energetyczną.
Kluczowa decyzja: gdzie umieścić zawór czterodrogowy względem pompy?
Wybór odpowiedniego miejsca montażu zaworu czterodrogowego względem pompy obiegowej to jeden z najczęściej pojawiających się dylematów. Właściwa konfiguracja zapewnia prawidłowe działanie całego systemu, podczas gdy błąd może prowadzić do poważnych problemów.
Standardowy montaż: Zawór czterodrogowy przed pompą w instalacji C.O. (kotły na paliwo stałe)
W zdecydowanej większości instalacji centralnego ogrzewania z kotłem na paliwo stałe, zawór czterodrogowy montuje się przed pompą obiegową. Oznacza to, że pompa jest zainstalowana na rurze zasilającej instalację grzewczą, tuż za zaworem. Taka konfiguracja jest zalecana, ponieważ zapewnia prawidłowe mieszanie wody i stabilizuje ciśnienie w układzie kotłowym. Pozwala to zaworowi efektywnie chronić kocioł przed korozją niskotemperaturową, co jest jego priorytetowym zadaniem w tych systemach.
Specyficzne zastosowania: Montaż zaworu w innych konfiguracjach (np. dla CWU lub w układach mieszanych)
Choć montaż zaworu przed pompą jest standardem dla kotłów na paliwo stałe, istnieją inne konfiguracje. Na przykład, w układach służących do przygotowania ciepłej wody użytkowej (c. w. u.), zawór czterodrogowy również często montuje się przed pompą. W bardzo specyficznych, niestandardowych układach, można spotkać się z montażem zaworu za pompą, jednak jest to rozwiązanie rzadkie i wymaga szczegółowej analizy projektu instalacji. W większości przypadków, dla bezpieczeństwa i efektywności, trzymamy się zasady montażu zaworu przed pompą.

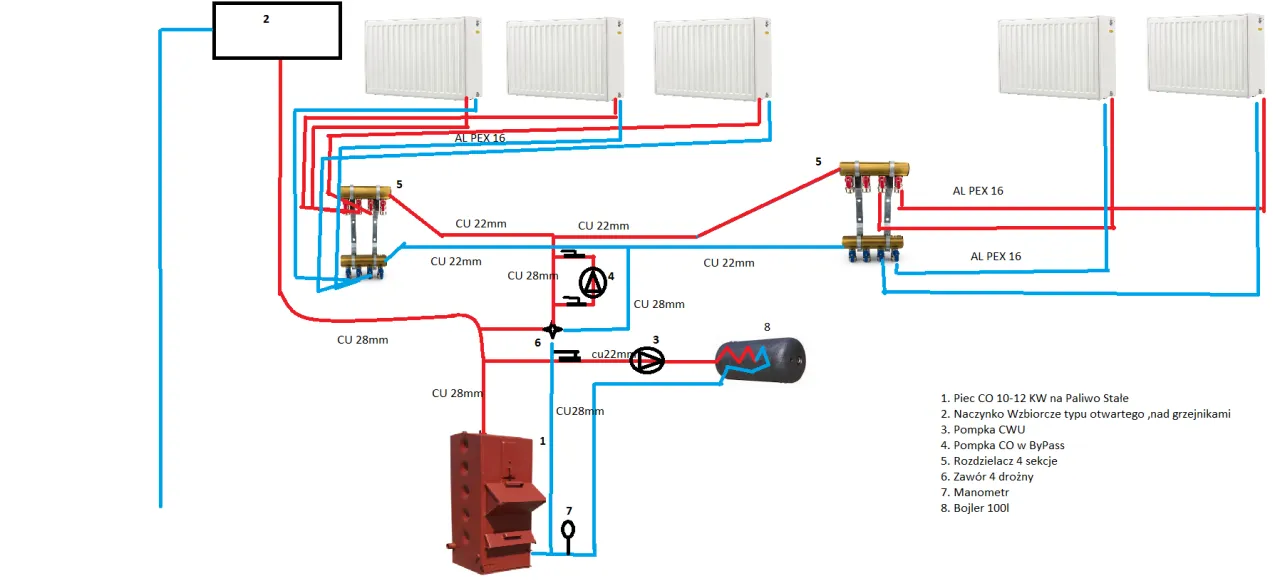

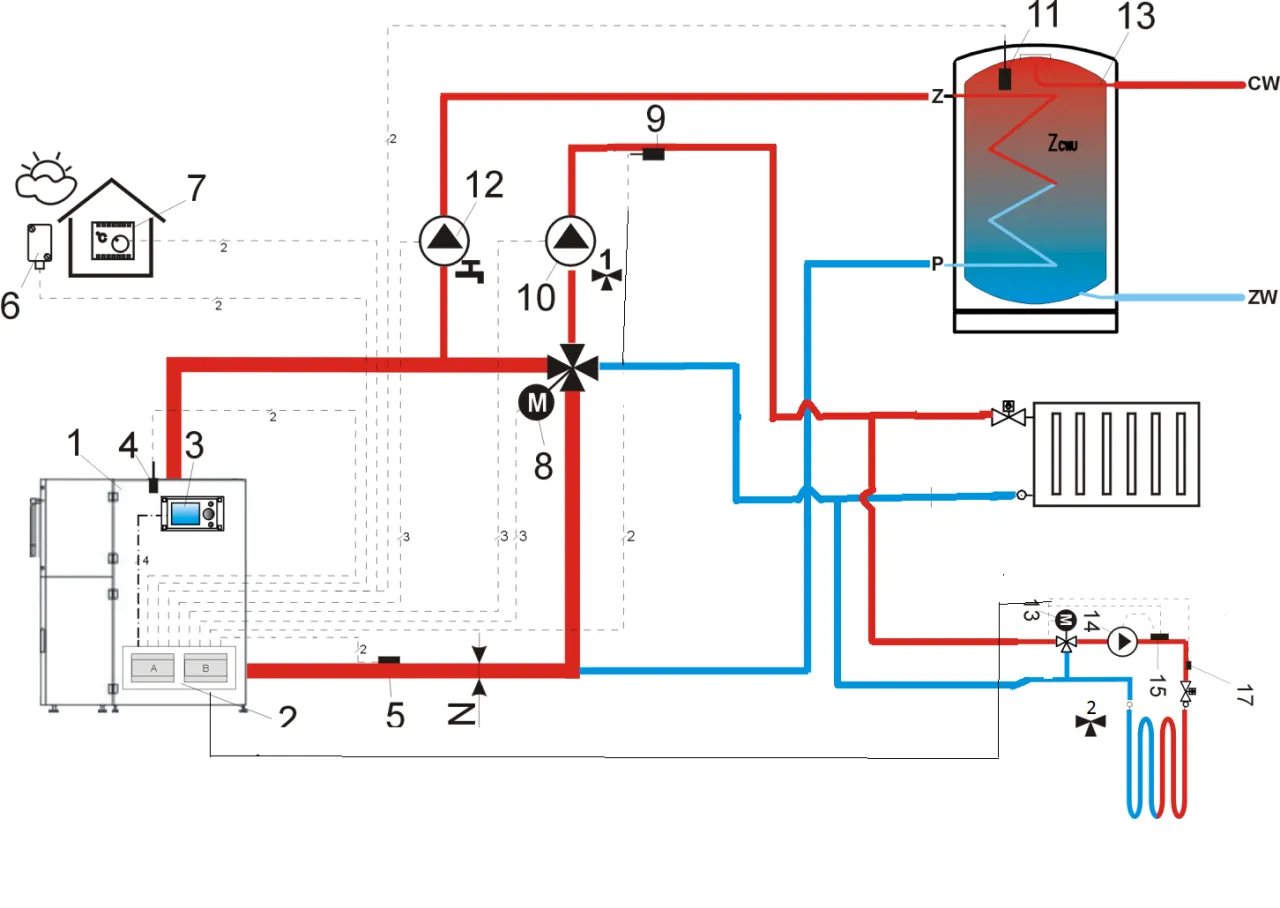

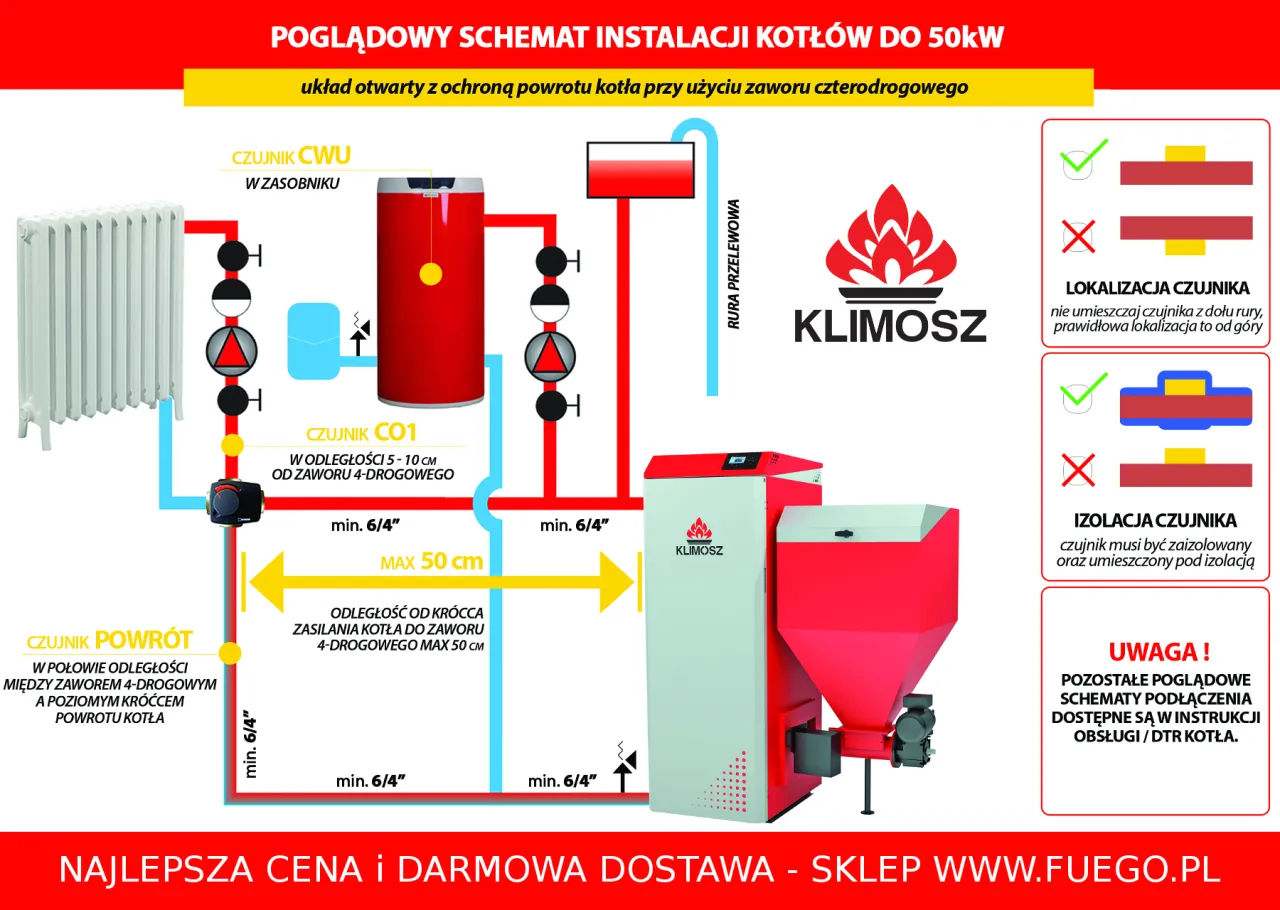

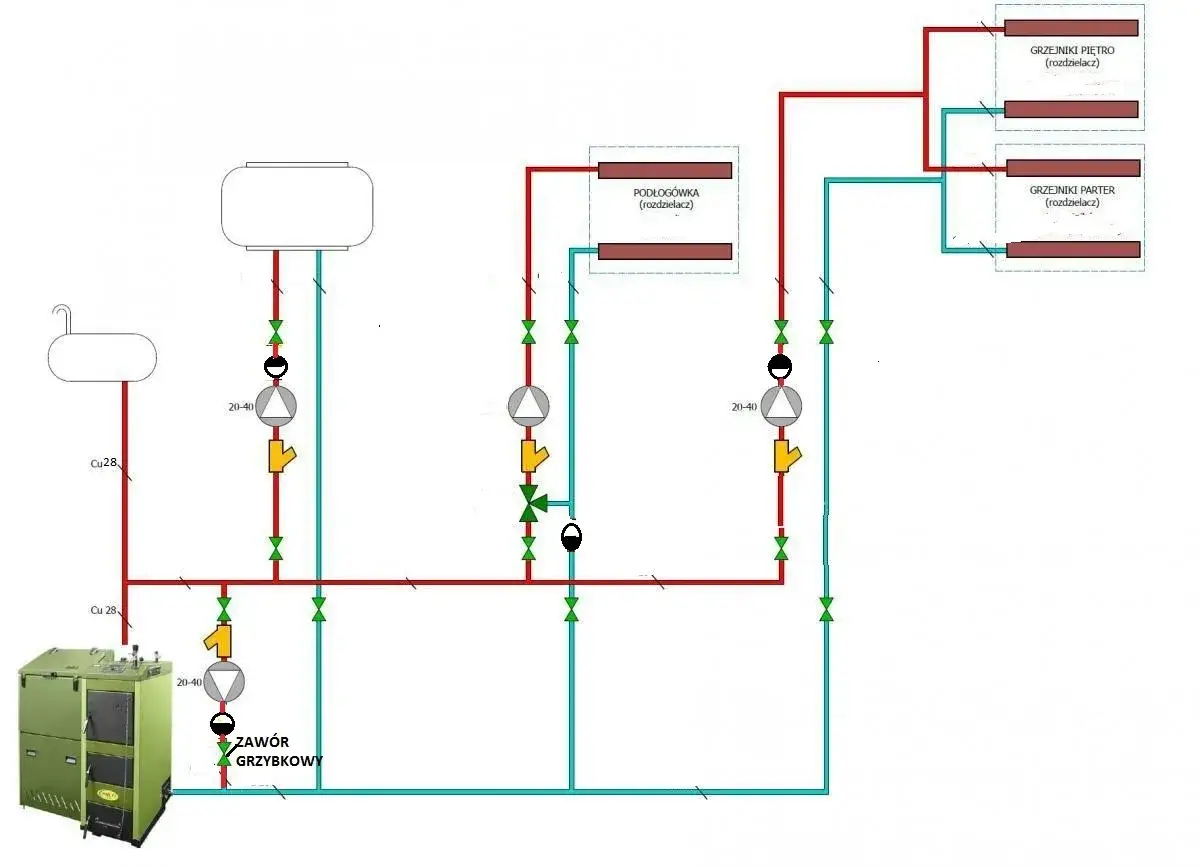

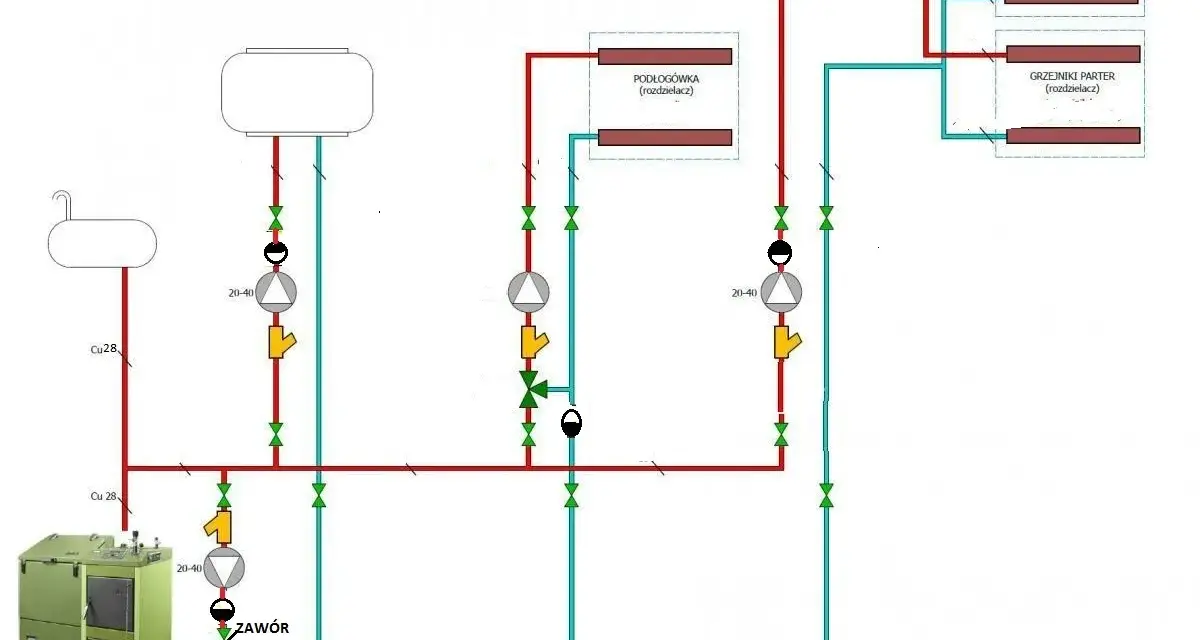

Schemat instalacji z kotłem na paliwo stałe zobacz, jak to powinno wyglądać
Prawidłowo wykonany schemat instalacji z kotłem na paliwo stałe, zaworem czterodrogowym i pompą obiegową powinien jasno pokazywać przepływ wody. Zazwyczaj na schemacie widać kocioł, z którego gorąca woda płynie do zaworu czterodrogowego. Następnie, z zaworu, woda jest kierowana albo bezpośrednio do obiegu grzewczego (jeśli jest wystarczająco ciepła), albo mieszana z wodą powracającą, a następnie przepływa przez pompę obiegową, która tłoczy ją do instalacji grzewczej (grzejników lub podłogówki). Powrót z instalacji kierowany jest z powrotem do zaworu czterodrogowego, zamykając cykl.
Jak działa zawór czterodrogowy w praktyce? Mechanizm i przepływ wody
Zrozumienie mechanizmu działania zaworu czterodrogowego pozwala docenić jego rolę w systemie grzewczym. To dzięki niemu możliwe jest jednoczesne zapewnienie komfortu cieplnego i ochrony kotła.
Mały i duży obieg grzewczy jak zawór 4D zarządza przepływem?
Zawór czterodrogowy efektywnie zarządza dwoma kluczowymi obiegami w instalacji: "małym obiegiem kotłowym" oraz "dużym obiegiem grzewczym". Mały obieg obejmuje kocioł i sam zawór, zapewniając jego szybkie nagrzewanie i utrzymanie optymalnej temperatury pracy. Duży obieg to instalacja grzewcza grzejniki lub ogrzewanie podłogowe. Zawór, w zależności od potrzeb, reguluje proporcje, w jakich miesza gorącą wodę zasilającą z chłodniejszą wodą powracającą z dużego obiegu, decydując o tym, ile ciepła trafi do pomieszczeń, a ile wody wróci do kotła.
Podnoszenie temperatury powrotu krok po kroku
Proces podnoszenia temperatury wody powracającej do kotła jest kluczowy dla jego ochrony. Gdy temperatura wody powracającej z instalacji grzewczej jest zbyt niska (poniżej 50-55°C), zawór czterodrogowy automatycznie domiesza do niej gorącą wodę z zasilania. Dzięki temu temperatura wody trafiającej z powrotem do kotła jest podnoszona do bezpiecznego poziomu, zapobiegając kondensacji i korozji. Ten mechanizm działa w sposób ciągły, zapewniając kotłowi optymalne warunki pracy.
Obniżanie temperatury na grzejniki bez wychładzania kotła
Jedną z największych zalet zaworu 4D jest możliwość jednoczesnego obniżania temperatury wody zasilającej grzejniki, bez ryzyka wychłodzenia kotła. Nawet jeśli kocioł pracuje na wysokich obrotach, aby efektywnie spalać paliwo i szybko się nagrzewać, zawór może ograniczyć ilość gorącej wody trafiającej do grzejników. Zapewnia to komfort cieplny w pomieszczeniach, zapobiega przegrzewaniu i pozwala na oszczędność paliwa. Kocioł pozostaje w optymalnym zakresie temperatur, chroniony przed korozją, podczas gdy grzejniki dostarczają ciepło z mocą dostosowaną do aktualnych potrzeb.
Zawór czterodrogowy czy trójdrogowy co wybrać do swojej kotłowni?
Wybór między zaworem czterodrogowym a trójdrogowym zależy od specyfiki instalacji i rodzaju kotła. Każde z tych rozwiązań ma swoje mocne strony i optymalne zastosowania.
Kiedy zawór 4D jest niezastąpiony? Porównanie funkcji i zastosowań
Zawór czterodrogowy jest niezastąpiony przede wszystkim w instalacjach z kotłami na paliwo stałe. Jego kluczowa funkcja ochrony przed korozją niskotemperaturową jest w tym przypadku absolutnie priorytetowa. Jest również wysoce rekomendowany w systemach z ogrzewaniem podłogowym, gdzie wymagana jest precyzyjna regulacja temperatury zasilania, a także w instalacjach mieszanych, gdzie występują różne typy odbiorników ciepła (grzejniki i podłogówka). Zawór 4D umożliwia jednoczesne spełnienie tych dwóch, często sprzecznych, wymagań: utrzymanie wysokiej temperatury na kotle i dostarczenie niższej temperatury do instalacji.
Instalacje, w których lepiej sprawdzi się zawór 3-drogowy
Zawór trójdrogowy jest prostszym rozwiązaniem, które znajduje zastosowanie w instalacjach, gdzie ochrona przed korozją niskotemperaturową nie jest kluczowym problemem. Doskonale sprawdza się w systemach z kotłami gazowymi, olejowymi czy pompami ciepła, które zazwyczaj pracują w trybie modulacji i utrzymują stabilną, wysoką temperaturę na zasilaniu. Zawór trójdrogowy służy głównie do regulacji temperatury poprzez mieszanie wody, ale nie zapewnia tak skutecznej ochrony kotła, jak jego czterodrogowy odpowiednik. Jest też często wybierany do prostszych układów, gdzie nie ma potrzeby jednoczesnego realizowania dwóch różnych strategii temperaturowych.
Montaż krok po kroku na co zwrócić szczególną uwagę?
Sam montaż zaworu czterodrogowego, choć wydaje się prosty, wymaga precyzji i uwagi, aby uniknąć błędów, które mogą mieć poważne konsekwencje dla całej instalacji.
Dobór średnicy zaworu do mocy kotła i instalacji
Kluczowe jest, aby średnica zaworu była odpowiednio dobrana do mocy kotła oraz przekroju rur instalacji. Zbyt mały zawór może dławić przepływ, prowadząc do spadku wydajności systemu i zwiększonego obciążenia pompy. Zbyt duży zawór może z kolei utrudniać precyzyjne mieszanie wody i utrzymanie stabilnej temperatury. Producenci kotłów i zaworów zazwyczaj podają rekomendacje dotyczące doboru średnicy w zależności od mocy cieplnej kotła.
Prawidłowe podłączenie portów jak czytać oznaczenia na korpusie?
To jeden z najczęstszych błędów nieprawidłowe podłączenie kierunków przepływu. Każdy zawór czterodrogowy posiada oznaczenia na korpusie, które wskazują, gdzie podłączyć rurę zasilającą z kotła, gdzie powrót z instalacji, a także gdzie skierować wodę zasilającą do grzejników i skąd pobierać powrót. Zazwyczaj występują strzałki wskazujące kierunek przepływu. Bezwzględnie należy przestrzegać tych oznaczeń, ponieważ zamiana kierunków uniemożliwi prawidłowe działanie zaworu i ochronę kotła.
Instalacja w układzie otwartym i zamkniętym czy są różnice?
Choć zasada działania zaworu pozostaje taka sama, w układach otwartych, gdzie istnieje ryzyko osadzania się kamienia kotłowego, zaleca się stosowanie zaworów wykonanych z materiałów odpornych na takie zjawiska. Jak czytamy w poradnikach z "Muratordom.pl", w układach otwartych często preferowane są zawory mosiężne. W układach zamkniętych, gdzie woda jest zazwyczaj czystsza, można stosować zawory z innych materiałów, ale zawsze warto kierować się zaleceniami producenta.
Najczęstsze błędy montażowe i ich katastrofalne skutki
Nieprawidłowy montaż zaworu czterodrogowego może prowadzić do szeregu problemów, od spadku efektywności po poważne awarie. Oto najczęściej popełniane błędy i ich konsekwencje.
Błąd 1: Zamiana kierunków przepływu co wtedy dzieje się z instalacją?
Jeśli kierunki przepływu wody przez zawór zostaną zamienione, zawór po prostu nie będzie spełniał swojej funkcji. Nie będzie prawidłowo mieszał wody, nie ochroni kotła przed korozją niskotemperaturową, a regulacja temperatury będzie nieskuteczna. W przypadku kotłów na paliwo stałe może to doprowadzić do szybkiego zniszczenia wymiennika ciepła, a w konsekwencji do kosztownej naprawy lub wymiany kotła. Instalacja będzie działać nieefektywnie, a komfort cieplny spadnie.
Błąd 2: Złe umiejscowienie pompy obiegowej względem zaworu
Jak wspomnieliśmy, prawidłowe umiejscowienie pompy jest kluczowe. Montaż pompy za zaworem (na zasilaniu) jest standardem dla kotłów na paliwo stałe. Jeśli pompa zostanie zamontowana przed zaworem, może to zakłócić prawidłowy przepływ i mieszanie wody. Może to prowadzić do niestabilnego ciśnienia w układzie, problemów z cyrkulacją wody i braku możliwości efektywnej regulacji temperatury. W skrajnych przypadkach może to nawet uszkodzić pompę.
Błąd 3: Brak siłownika i automatyki dlaczego ręczne sterowanie to zły pomysł?
Choć zawory czterodrogowe można obsługiwać ręcznie, jest to rozwiązanie wysoce niepraktyczne i nieefektywne. Ręczne sterowanie wymaga stałej uwagi i ciągłego dostosowywania położenia zaworu do zmieniających się warunków. Jest to niedokładne i prowadzi do nieoptymalnej pracy systemu albo kocioł jest przegrzewany, albo instalacja jest niedogrzana. Skutkuje to większym zużyciem paliwa, niższym komfortem cieplnym i potencjalnie szybszym zużyciem kotła. Automatyzacja jest kluczem do efektywności.
Automatyzacja pracy zaworu czy warto inwestować w siłownik i sterownik?
Automatyzacja pracy zaworu czterodrogowego za pomocą siłownika i sterownika to inwestycja, która zwraca się wielokrotnie, zapewniając komfort, oszczędność i dłuższą żywotność instalacji.
Jak działa siłownik i jak go prawidłowo zainstalować?
Siłownik elektryczny to urządzenie, które precyzyjnie steruje położeniem trzpienia zaworu, regulując tym samym przepływ i mieszanie wody. Jest on zazwyczaj podłączony do sterownika (często zintegrowanego z kotłem lub będącego osobnym modułem), który na podstawie odczytów z czujników temperatury wysyła sygnały do siłownika. Prawidłowa instalacja siłownika polega na jego pewnym zamocowaniu do trzpienia zaworu i odpowiednim podłączeniu elektrycznym. Ważna jest również kalibracja, która zapewnia, że siłownik prawidłowo odczytuje zakres ruchu zaworu.
Przeczytaj również: Elektrozawory CO: Klucz do sterowania, komfortu i oszczędności
Korzyści z automatycznej regulacji: wygoda, oszczędność i dłuższa żywotność kotła
Automatyczna regulacja pracy zaworu 4D przynosi szereg korzyści. Przede wszystkim zapewnia bezobsługową pracę system sam dba o optymalne parametry. Zwiększa to efektywność energetyczną, co przekłada się na realne oszczędności paliwa, ponieważ unika się marnotrawstwa ciepła. Precyzyjna kontrola temperatury gwarantuje wysoki komfort cieplny w domu. Co równie ważne, utrzymanie optymalnych warunków pracy kotła, zwłaszcza ochrona przed korozją, znacząco wpływa na dłuższą żywotność kotła i mniejsze ryzyko awarii.
