Jaki kabel do przyłącza 12 kW? Wybór, przekrój, YKY vs YAKY

Wybór odpowiedniego kabla do przyłącza energetycznego o mocy 12 kW to kluczowa decyzja dla każdego inwestora budującego lub modernizującego dom. Ten artykuł dostarczy Ci wszystkich niezbędnych informacji, abyś mógł podjąć świadomą i bezpieczną decyzję, zgodną z polskimi normami i realiami rynkowymi.

Przyłącze 12kW: Jaki kabel wybrać, by spać spokojnie i nie przepłacać?

Przyłącze o mocy 12 kW to standard dla nowoczesnych domów jednorodzinnych w Polsce. Jest to instalacja trójfazowa (400V), która pozwala na swobodne korzystanie z urządzeń o dużym poborze mocy, takich jak płyta indukcyjna, piekarnik elektryczny czy w przyszłości pompa ciepła lub ładowarka do samochodu elektrycznego. Podstawowym parametrem przy wyborze kabla jest jego przekrój, wyrażony w mm². Dla mocy przyłączeniowej 12 kW najczęściej stosuje się kable miedziane (YKY) o przekroju żył 10 mm² (oznaczenie 5x10) lub 16 mm² (oznaczenie 5x16). Wybór pomiędzy tymi dwoma opcjami zależy głównie od odległości między złączem kablowym (skrzynką w granicy działki) a rozdzielnicą w budynku.

Czym jest moc przyłączeniowa 12kW i dlaczego to dziś standard w budownictwie jednorodzinnym?

Standard 12 kW stał się powszechny ze względu na rosnące potrzeby energetyczne współczesnych domów. Urządzenia takie jak płyty indukcyjne, piekarniki elektryczne, pompy ciepła czy ładowarki do samochodów elektrycznych generują znaczące obciążenia. Moc 12 kW zapewnia komfortowe i bezproblemowe użytkowanie większości sprzętów domowych, a także stanowi pewien zapas na przyszłość, przygotowując instalację na ewentualne przyszłe potrzeby.

Zrozumieć oznaczenia kabli: Co kryje się za symbolami YKY, YAKY, 5x10 czy 4x16?

Zrozumienie podstawowych oznaczeń kabli jest kluczowe dla prawidłowego wyboru. Oto wyjaśnienie najpopularniejszych symboli:

• YKY: Kabel miedziany, charakteryzujący się izolacją i powłoką wykonaną z polwinitu. Jest to popularny wybór ze względu na dobre właściwości przewodzące miedzi.
• YAKY: Kabel aluminiowy, również z izolacją i powłoką z polwinitu. Jest tańszą alternatywą dla kabli miedzianych, ale wymaga uwzględnienia niższej przewodności aluminium.
• 5x10: Oznacza kabel posiadający 5 żył, z których każda ma przekrój 10 mm². Jest to typowe dla instalacji trójfazowych z przewodem neutralnym i ochronnym.
• 4x16: Oznacza kabel z 4 żyłami o przekroju 16 mm² każda. Często stosuje się go w przypadku kabli aluminiowych jako odpowiednik miedzianego 5x10, ponieważ aluminium wymaga większego przekroju dla osiągnięcia tej samej obciążalności prądowej.

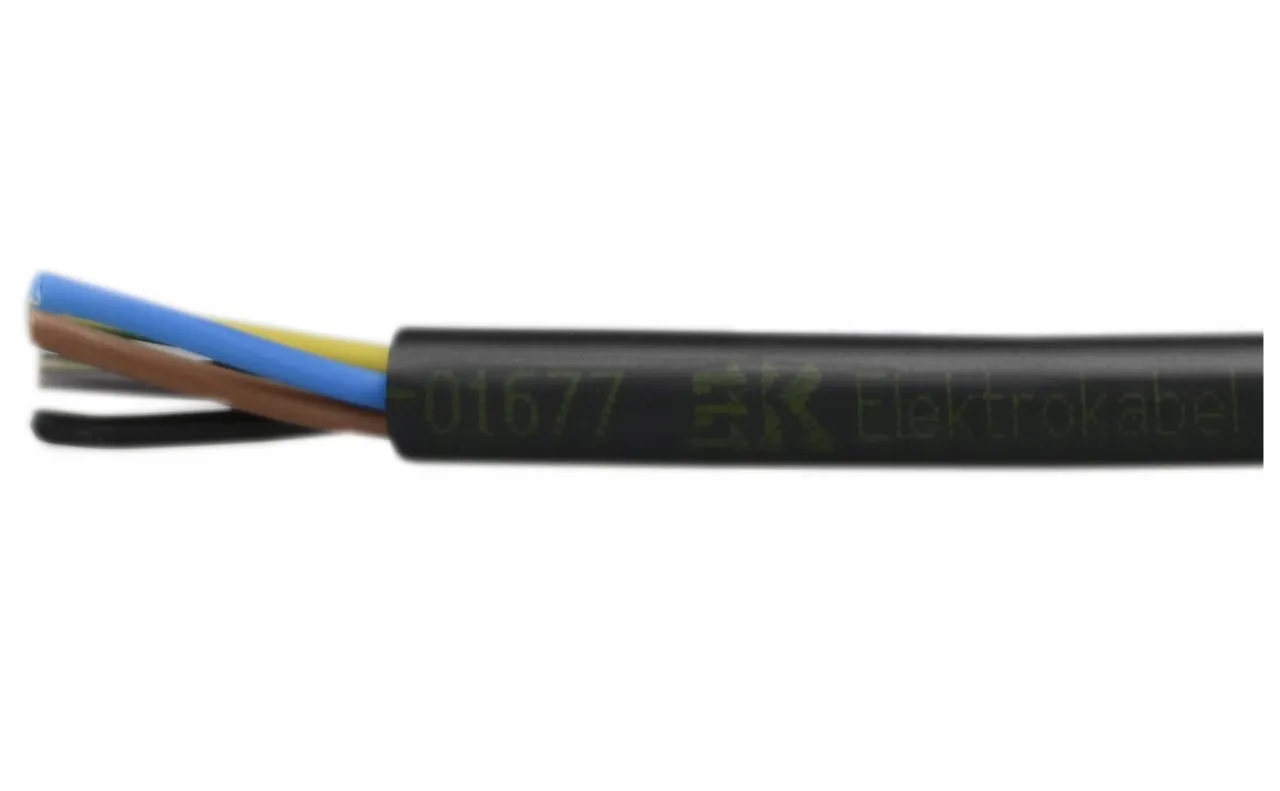

Kluczowy parametr przekrój kabla. Jaki jest absolutne minimum dla 12kW?

Przekrój kabla, mierzony w milimetrach kwadratowych (mm²), jest najważniejszym parametrem technicznym. Bezpośrednio wpływa on na zdolność kabla do przewodzenia prądu (obciążalność prądową) oraz na wielkość spadków napięcia wzdłuż jego długości. Dla mocy przyłączeniowej 12 kW nie istnieje jedna uniwersalna odpowiedź dotycząca minimalnego przekroju wybór zależy od szeregu innych czynników, które omówimy poniżej.

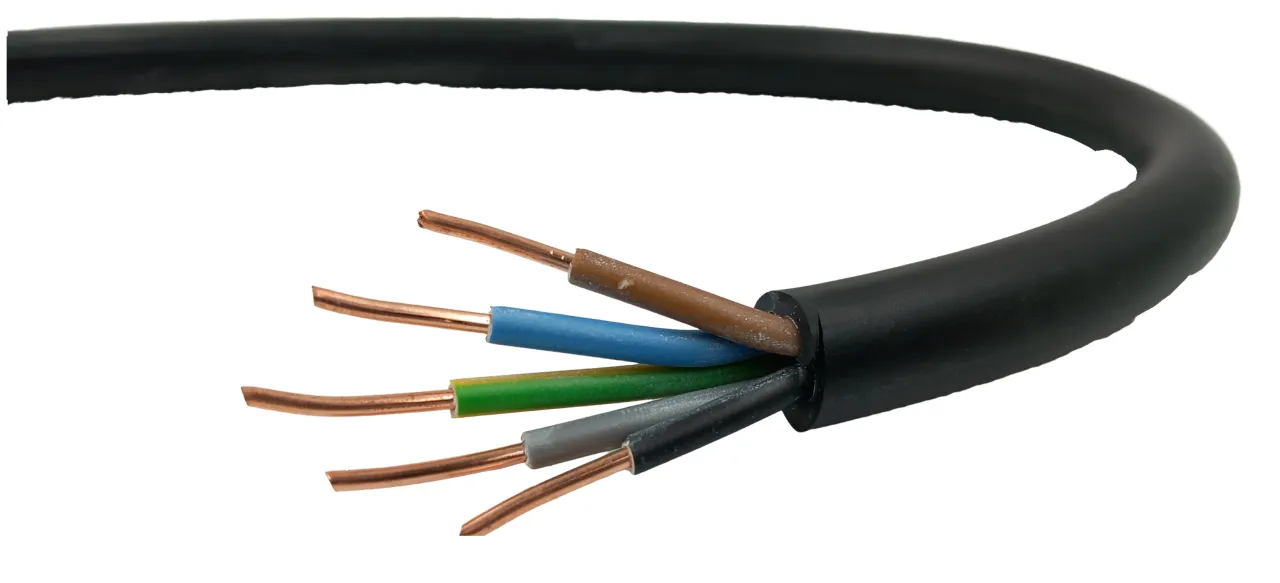

Kabel 5x10 mm² kiedy będzie w pełni wystarczający?

Kabel miedziany o przekroju 5x10 mm² jest zazwyczaj uznawany za wystarczający dla przyłącza o mocy 12 kW w sytuacji, gdy odległość między złączem kablowym a rozdzielnicą w budynku nie przekracza około 30-40 metrów. Jest to często stosowany i ekonomiczny wybór, pod warunkiem, że pozostałe parametry instalacji są prawidłowo uwzględnione.

Kabel 5x16 mm² inwestycja w bezpieczeństwo i przyszłą rozbudowę instalacji

Zainwestowanie w kabel miedziany o przekroju 5x16 mm² jest zalecane w kilku sytuacjach. Przede wszystkim, gdy odległość od punktu przyłączenia do budynku przekracza wspomniane 40 metrów. Ponadto, jest to rozsądne rozwiązanie, jeśli planujesz w przyszłości znacząco zwiększyć zapotrzebowanie na moc na przykład poprzez instalację pompy ciepła, ładowarki do samochodu elektrycznego czy rozbudowę systemu fotowoltaicznego. Większy przekrój kabla oznacza mniejsze spadki napięcia i stanowi bezpieczny zapas mocy, co jest inwestycją w przyszłość i stabilność działania całej instalacji.

Konsekwencje zbyt małego przekroju: od spadków napięcia po ryzyko pożaru

Zastosowanie kabla o zbyt małym przekroju niesie ze sobą szereg poważnych konsekwencji, z których najważniejsze to:

• Spadki napięcia: Niedostateczny przekrój kabla powoduje obniżenie napięcia docierającego do urządzeń. Może to prowadzić do ich nieprawidłowego działania, skrócenia żywotności, a nawet uniemożliwić ich uruchomienie.
• Przegrzewanie się instalacji: Gdy przez kabel płynie prąd większy, niż ten, do którego został zaprojektowany, żyły kabla zaczynają się nagrzewać. Może to prowadzić do uszkodzenia izolacji, a w konsekwencji do zwarcia.
• Straty energii: Przegrzewający się kabel oznacza straty energii elektrycznej w postaci ciepła. Są to realne, wymierne straty finansowe ponoszone przez użytkownika.
• Ryzyko pożaru: Jest to najpoważniejsza konsekwencja. Przegrzewanie się kabla, uszkodzenie izolacji i potencjalne zwarcia mogą doprowadzić do zapłonu materiałów znajdujących się w pobliżu, stwarzając realne zagrożenie pożarowe.

Podkreślam oszczędność na kablu to pozorna oszczędność, która może skutkować znacznie większymi kosztami napraw, stratami materialnymi, a nawet zagrożeniem życia.

Miedź czy aluminium? Odwieczny dylemat inwestora (YKY vs YAKY)

Wybór między kablem miedzianym a aluminiowym to częsty dylemat inwestorów, wynikający z różnic w ich właściwościach i cenie. Oba materiały mają swoje zalety i wady, a decyzja powinna być podejmowana w oparciu o konkretne potrzeby i warunki instalacyjne.

Kabel miedziany (YKY) dlaczego jest najpopularniejszym wyborem?

Kable miedziane (YKY) cieszą się największą popularnością z kilku kluczowych powodów:

• Lepsza przewodność: Miedź jest jednym z najlepszych przewodników prądu elektrycznego, co oznacza mniejsze straty energii i mniejsze spadki napięcia.
• Mniejszy przekrój: Dla tej samej obciążalności prądowej, kabel miedziany może mieć mniejszy przekrój niż jego aluminiowy odpowiednik, co przekłada się na mniejsze wymiary i łatwiejsze układanie.
• Większa odporność mechaniczna: Miedź jest bardziej elastyczna i mniej podatna na pękanie przy zginaniu czy naprężeniach mechanicznych.
• Łatwiejsze połączenia: Miedź jest łatwiejsza w obróbce i tworzeniu trwałych, niezawodnych połączeń elektrycznych.

Mimo swojej wyższej ceny, kable miedziane są często wybierane ze względu na niezawodność i mniejsze ryzyko problemów w dłuższej perspektywie.

Kabel aluminiowy (YAKY) kiedy oszczędność jest uzasadniona i bezpieczna?

Kable aluminiowe (YAKY) mogą być rozważane jako uzasadniona alternatywa, głównie ze względu na niższą cenę, co jest szczególnie istotne przy długich odcinkach przyłącza. Aby jednak zapewnić bezpieczeństwo i odpowiednie parametry, należy pamiętać o kilku kwestiach:

• Większy przekrój: Aluminium ma niższą przewodność niż miedź. Aby uzyskać porównywalną obciążalność prądową, kabel aluminiowy musi mieć większy przekrój. Przykładowo, kabel aluminiowy 4x16 mm² jest często traktowany jako odpowiednik miedzianego 5x10 mm².
• Wymagane specjalne złączki: Kluczowe jest stosowanie odpowiednich złączek typu Al/Cu przy podłączaniu kabla aluminiowego do instalacji w budynku wykonanej z miedzi. Zapobiega to korozji elektrochemicznej i zapewnia stabilny kontakt elektryczny, co jest niezbędne do uniknięcia problemów.

Oszczędność na kablu aluminiowym jest uzasadniona, pod warunkiem, że zostanie on prawidłowo dobrany pod względem przekroju i profesjonalnie zamontowany z użyciem odpowiednich akcesoriów.

Porównanie kosztów: Ile realnie można zaoszczędzić na kablu aluminiowym?

Różnica w cenie za metr bieżący między kablami miedzianymi a aluminiowymi może być znacząca, zwłaszcza przy długich przyłączach, liczonych w dziesiątkach lub setkach metrów. Tańszy kabel aluminiowy może wydawać się atrakcyjną opcją. Jednakże, należy pamiętać, że oszczędność ta musi być zbilansowana z koniecznością zastosowania większego przekroju kabla aluminiowego, co zwiększa jego masę i objętość, a także z potencjalnie większymi stratami energii w dłuższej perspektywie, jeśli przekrój nie zostanie idealnie dopasowany do obciążenia. Realna oszczędność to nie tylko niższa cena zakupu, ale także koszty eksploatacji i bezpieczeństwo instalacji.

To nie tylko moc! Czynniki, które musisz wziąć pod uwagę przy wyborze kabla

Wybór kabla do przyłącza energetycznego to proces, który wymaga uwzględnienia wielu czynników, wykraczających poza samą nominalną moc przyłączeniową. Kompleksowa analiza wszystkich aspektów jest kluczem do podjęcia decyzji, która zapewni bezpieczeństwo, niezawodność i efektywność instalacji na lata.

Odległość od skrzynki do domu jak długość kabla wpływa na jego przekrój?

Długość kabla jest jednym z najbardziej krytycznych czynników wpływających na dobór jego przekroju. Im dłuższy jest kabel, tym większy jest spadek napięcia na jego długości, nawet przy tej samej obciążalności prądowej. Polskie normy określają dopuszczalne wartości spadków napięcia dla różnych typów instalacji. Aby utrzymać spadek napięcia w dopuszczalnych granicach, konieczne jest zastosowanie kabla o większym przekroju, gdy odległość od punktu zasilania do odbiornika jest znaczna. Na przykład, dla tej samej mocy 12 kW, przy odległości 20 metrów może wystarczyć kabel 5x10 mm², ale przy odległości 50 metrów może być już konieczne zastosowanie kabla 5x16 mm², aby skompensować większy spadek napięcia.

Warunki przyłączenia od dostawcy (PGE, Tauron, Enea, Energa) Twoja "mapa drogowa"

Absolutnie kluczowe jest uzyskanie i ścisłe przestrzeganie "warunków przyłączenia" wydanych przez lokalnego Operatora Systemu Dystrybucyjnego (OSD). W Polsce działają główni operatorzy, tacy jak PGE, Tauron, Enea czy Energa. Dokument ten jest wiążący i stanowi podstawę do wykonania przyłącza. Zawiera on precyzyjne wytyczne dotyczące parametrów przyłącza, w tym często minimalnego wymaganego przekroju kabla, rodzaju i wielkości zabezpieczeń, a także sposobu jego ułożenia. Jak podkreśla Solarblog.pl, wszelkie prace wykonane bez uwzględnienia tych warunków mogą być niezgodne z przepisami i wymagać kosztownych poprawek.

Plany na przyszłość: pompa ciepła, fotowoltaika, ładowarka do auta elektrycznego

Zachęcam do myślenia perspektywicznego. Nawet jeśli Twoje obecne zapotrzebowanie na moc mieści się w ramach 12 kW, warto rozważyć przyszłe inwestycje. Instalacja pompy ciepła, rozbudowa systemu fotowoltaicznego czy zakup samochodu elektrycznego i dedykowanej ładowarki mogą znacząco zwiększyć obciążenie instalacji. Dlatego już na etapie wyboru kabla warto rozważyć zastosowanie nieco większego przekroju na przykład 5x16 mm² zamiast 5x10 mm². Pozwoli to uniknąć kosztownej wymiany kabla w przyszłości i zapewni elastyczność oraz komfort użytkowania.

Najczęstsze błędy przy wyborze kabla do przyłącza 12kW i jak ich unikać

W procesie planowania i wykonania przyłącza energetycznego inwestorzy często popełniają pewne błędy, które mogą prowadzić do problemów technicznych, finansowych, a nawet zagrożeń bezpieczeństwa. Świadomość tych pułapek jest pierwszym krokiem do ich uniknięcia.

Błąd nr 1: Ignorowanie spadków napięcia przy długich odcinkach

Jednym z najpoważniejszych błędów jest skupianie się wyłącznie na nominalnej mocy przyłączeniowej i przekroju kabla, zapominając o wpływie jego długości na spadek napięcia. Jak już wspominałem, zbyt długi kabel o niewystarczającym przekroju może prowadzić do niedostatecznego zasilania urządzeń, ich szybszego zużycia, a nawet problemów z ich uruchomieniem. Zawsze należy uwzględniać długość przyłącza w kalkulacji spadków napięcia i w razie wątpliwości wybierać kabel o większym przekroju.

Błąd nr 2: Wybór kabla wyłącznie na podstawie ceny, bez konsultacji

Pokusa wyboru najtańszego rozwiązania jest zrozumiała, jednak w przypadku instalacji elektrycznej może być bardzo kosztowna. Wybór kabla wyłącznie na podstawie ceny, bez uwzględnienia jego parametrów technicznych i bez konsultacji z fachowcem, to prosta droga do problemów. Niska cena często idzie w parze z niższym przekrojem lub gorszą jakością materiałów, co w instalacji elektrycznej jest niedopuszczalne. Profesjonalna konsultacja z elektrykiem jest niezbędna, aby uniknąć błędów wynikających z braku specjalistycznej wiedzy.

Błąd nr 3: Zakup kabla przed otrzymaniem warunków technicznych od operatora

Jest to błąd proceduralny, który może generować niepotrzebne koszty i opóźnienia. Warunki przyłączenia od Operatora Systemu Dystrybucyjnego (OSD) są dokumentem nadrzędnym, który może zawierać specyficzne wymagania dotyczące parametrów kabla, które mogą różnić się od ogólnych zaleceń. Zakup kabla przed otrzymaniem tych warunków grozi tym, że zakupiony materiał może nie spełniać wymogów operatora, co wymusi jego wymianę.

Finalna decyzja: Jak krok po kroku podjąć najlepszy wybór dla Twojego domu?

Podjęcie właściwej decyzji dotyczącej wyboru kabla do przyłącza energetycznego może wydawać się skomplikowane, jednak systematyczne podejście i uwzględnienie kluczowych kroków pozwoli Ci na dokonanie optymalnego wyboru, gwarantującego bezpieczeństwo i niezawodność instalacji.

Konsultacja z elektrykiem dlaczego jego rola jest nie do przecenienia?

Wykwalifikowany elektryk z uprawnieniami odgrywa nieocenioną rolę w całym procesie. Jego doświadczenie i wiedza są niezbędne do prawidłowej interpretacji warunków przyłączenia od OSD, precyzyjnego obliczenia spadków napięcia, uwzględnienia specyfiki terenu oraz analizy przyszłych potrzeb energetycznych. Tylko elektryk jest w stanie dobrać optymalny kabel, zapewniając pełne bezpieczeństwo i zgodność z obowiązującymi przepisami. Pamiętaj, że oszczędność na konsultacji z fachowcem to ryzyko, którego po prostu nie warto podejmować.

Przeczytaj również: Jaki kabel do przyłącza domu? Wybierz mądrze i bezpiecznie

Checklista przed zakupem: O co zapytać sprzedawcę i wykonawcę?

Przed dokonaniem zakupu kabla i zleceniem prac, warto przygotować sobie listę pytań, które należy zadać zarówno sprzedawcy materiałów, jak i wykonawcy instalacji. Pomoże to upewnić się, że wszystkie kluczowe aspekty zostały uwzględnione:

• Czy proponowany kabel jest zgodny z polskimi normami (np. PN-HD 60364) i posiada wymagane certyfikaty bezpieczeństwa?
• Jaki jest dokładny przekrój i materiał żył (miedź czy aluminium)?
• Czy kabel jest przeznaczony do ułożenia w ziemi (np. posiada odpowiednią izolację i powłokę ochronną)?
• Czy przekrój kabla został dobrany z uwzględnieniem długości przyłącza i dopuszczalnych spadków napięcia zgodnie z warunkami przyłączenia?
• Czy wykonawca instalacji zapoznał się z warunkami technicznymi przyłączenia wydanymi przez lokalnego operatora sieci dystrybucyjnej?
• Czy instalacja będzie przygotowana na ewentualne zwiększenie mocy w przyszłości (np. poprzez zastosowanie kabla z zapasem przekroju)?
• Jakie są warunki gwarancji na zakupiony kabel oraz na wykonane prace instalacyjne?

Zadawanie tych pytań świadczy o Twoim zaangażowaniu i świadomości, a także pomaga uniknąć potencjalnych błędów i niedomówień.
