Wybór odpowiedniego kabla do przyłącza domu to jedna z tych decyzji, która może wydawać się techniczna i skomplikowana, ale jej znaczenie dla bezpieczeństwa i funkcjonalności całej instalacji elektrycznej jest nie do przecenienia. Jako osoba z wieloletnim doświadczeniem w branży, wiem, jak wiele problemów może wyniknąć z powodu niedopatrzenia w tym kluczowym etapie budowy. Niewłaściwie dobrany przewód to nie tylko ryzyko przeciążeń czy nadmiernych spadków napięcia, które mogą prowadzić do awarii sprzętu, ale w skrajnych przypadkach nawet do zagrożenia pożarowego. To inwestycja na lata, która powinna uwzględniać nie tylko obecne potrzeby, ale i potencjalny rozwój technologiczny, wpływając na komfort użytkowania i koszty eksploatacji. Dlatego tak ważne jest, aby podejść do tego tematu świadomie i z odpowiednią wiedzą.
Wybór kabla do przyłącza domu dlaczego to jedna z kluczowych decyzji na budowie?
Decyzja o wyborze kabla zasilającego budynek to fundament, na którym opiera się cała późniejsza instalacja elektryczna. Podchodząc do tego zagadnienia, musimy mieć świadomość, że błąd na tym etapie może mieć daleko idące konsekwencje. Wyobraźmy sobie sytuację, w której instalacja nie jest w stanie sprostać zapotrzebowaniu na moc, co prowadzi do ciągłych problemów z napięciem. To nie tylko frustrujące, ale i potencjalnie niebezpieczne. Nadmierne obciążenie kabla może skutkować jego przegrzewaniem, a w konsekwencji ryzykiem pożaru. Ponadto, niewłaściwy dobór kabla może uniemożliwić w przyszłości podłączenie nowoczesnych urządzeń o dużym poborze mocy, takich jak pompy ciepła czy stacje ładowania samochodów elektrycznych, co wiąże się z koniecznością kosztownych przeróbek. Dlatego właśnie, traktowanie wyboru kabla jako decyzji długoterminowej, wpływającej na stabilność, bezpieczeństwo i możliwości rozwojowe naszej domowej sieci energetycznej, jest absolutnie kluczowe.
Kabel ziemny czy napowietrzny? Poznaj podstawowe rodzaje przyłączy
Kiedy już wiemy, jak ważny jest wybór odpowiedniego przewodu, warto zastanowić się nad jego formą dostarczenia do budynku. W polskim budownictwie dominują dwa główne rozwiązania: przyłącze ziemne i napowietrzne. Przyłącze ziemne, często nazywane kablowym, to nowoczesne i coraz powszechniejsze rozwiązanie. Jego główną zaletą jest estetyka kabel ukryty pod ziemią nie szpeci krajobrazu posesji. Co równie istotne, jest ono znacznie bezpieczniejsze i mniej narażone na uszkodzenia mechaniczne czy wpływ ekstremalnych warunków atmosferycznych, takich jak silny wiatr czy oblodzenie. Z drugiej strony, mamy przyłącze napowietrzne. Jest ono stosowane zazwyczaj tam, gdzie ułożenie kabla w ziemi jest technicznie trudne lub ekonomicznie nieuzasadnione, na przykład w starszych instalacjach lub na terenach o specyficznej zabudowie. Choć może być tańsze w początkowej fazie realizacji, jest bardziej podatne na uszkodzenia i wymaga regularnych przeglądów pod kątem stanu technicznego.
Tajemnicze oznaczenia YKY i AsXSn co musisz o nich wiedzieć?

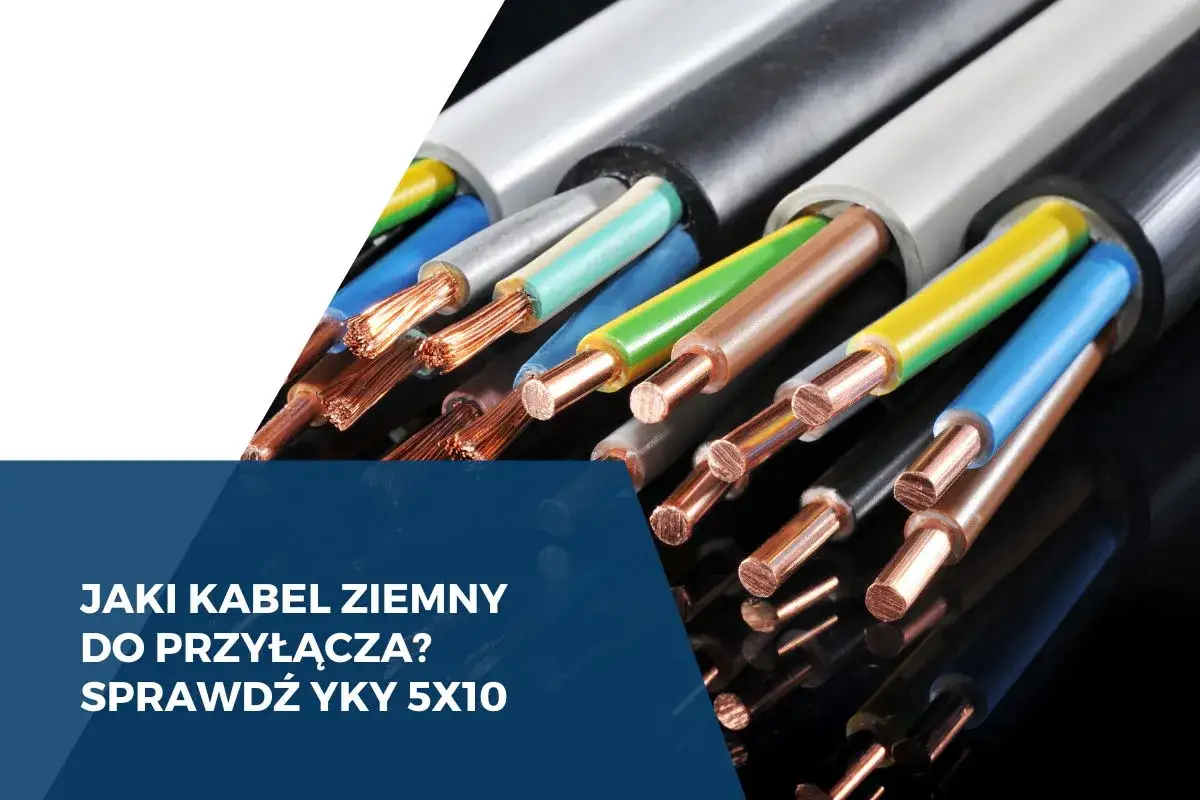

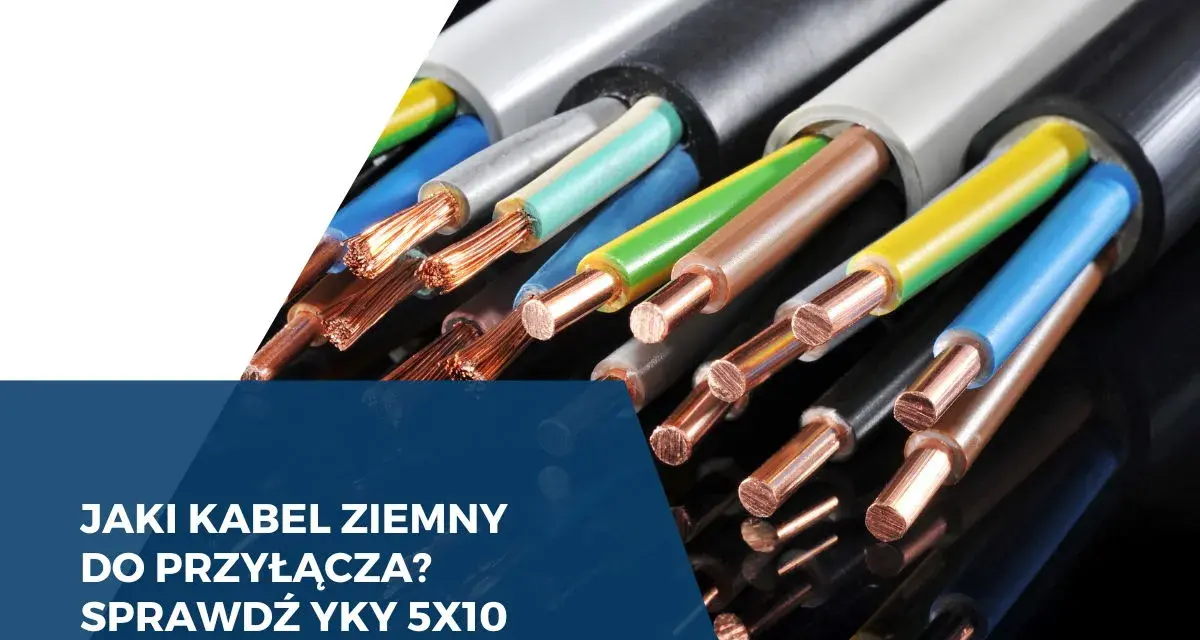

Każdy, kto choć trochę interesował się tematem przyłączy, natknął się na tajemnicze oznaczenia typu YKY czy AsXSn. Co one właściwie oznaczają i dlaczego są tak ważne? Zacznijmy od kabla YKY. To miedziany standard, który króluje w przypadku przyłączy ziemnych. Jego konstrukcja, oparta na żyłach miedzianych otoczonych izolacją i grubą powłoką polwinitową (PVC), zapewnia mu doskonałą odporność na wilgoć, uszkodzenia mechaniczne i szeroki zakres temperatur. To właśnie te cechy sprawiają, że jest on idealnym kandydatem do układania bezpośrednio w gruncie. Z kolei przewód AsXSn to rozwiązanie dedykowane liniom napowietrznym. Charakteryzuje się tym, że jest samonośny, co oznacza, że może być rozciągany między słupami. Zazwyczaj posiada żyły aluminiowe, które są lżejsze od miedzianych, oraz izolację z polietylenu usieciowanego, która chroni go przed wpływem promieniowania UV i zmianami atmosferycznymi. Zrozumienie tych oznaczeń to pierwszy krok do świadomego wyboru kabla, który będzie służył nam przez lata.
Jak dobrać idealny przekrój kabla? Moc, odległość i spadki napięcia
Dobór odpowiedniego przekroju kabla to absolutnie kluczowy element całego procesu. To nie jest kwestia przypadku ani estetyki, ale przede wszystkim bezpieczeństwa i efektywności. Głównym czynnikiem, który determinuje potrzebny przekrój, jest moc przyłączeniowa. Dla większości domów jednorodzinnych w Polsce jest to zazwyczaj wartość rzędu 12 kW do 16 kW, ale zawsze warto sprawdzić to w dokumentach. Drugim, równie istotnym parametrem, jest długość kabla, czyli odległość od punktu, w którym kończy się sieć energetyczna (np. skrzynka w granicy działki), do rozdzielnicy głównej w naszym domu. Im ta odległość jest większa, tym większe są tzw. spadki napięcia. To zjawisko fizyczne, które polega na tym, że napięcie na końcu długiego przewodu jest niższe niż na jego początku. Aby temu zapobiec i zapewnić stabilne zasilanie wszystkich urządzeń, musimy zastosować kabel o większym przekroju. Jako praktyczny przykład mogę podać, że dla typowej mocy przyłączeniowej 16 kW i odległości do około 40-50 metrów, najczęściej stosowanym i rekomendowanym wyborem jest miedziany kabel YKY 5x10 mm². Jeśli jednak odległość jest większa, na przykład 70 czy 100 metrów, konieczne będzie zastosowanie kabla o większym przekroju, na przykład YKY 5x16 mm², aby uniknąć problemów z nadmiernymi spadkami napięcia.
Liczba żył w kablu: Dlaczego standardem jest dziś 5, a nie 4?
Kolejnym ważnym aspektem, na który musimy zwrócić uwagę, jest liczba żył w kablu. Jeszcze nie tak dawno standardem w wielu instalacjach był kabel 4-żyłowy. Jednak współczesne normy i wymogi bezpieczeństwa skłaniają nas ku rozwiązaniom 5-żyłowym. Jaka jest kluczowa różnica? Kabel 5-żyłowy, na przykład popularny YKY 5x10, posiada trzy żyły fazowe (oznaczone jako L1, L2, L3), które doprowadzają prąd, osobną żyłę neutralną (N) oraz osobną żyłę ochronną (PE). W starszych instalacjach, często stosowano kable 4-żyłowe, gdzie żyła neutralna i ochronna były ze sobą połączone. Dlaczego rozdział tych dwóch przewodów jest tak istotny? Oddzielna żyła ochronna (PE) jest kluczowa dla zapewnienia bezpieczeństwa użytkownikom. W przypadku wystąpienia jakiejkolwiek awarii, która mogłaby spowodować przepływ prądu po obudowie urządzenia, to właśnie żyła PE zapewnia bezpieczne odprowadzenie prądu do ziemi. Jest to również niezbędne do prawidłowego działania nowoczesnych zabezpieczeń, takich jak wyłączniki różnicowoprądowe, które chronią nas przed porażeniem elektrycznym. Dlatego w nowym budownictwie stosowanie kabli 5-żyłowych jest absolutnym standardem.
Kto tak naprawdę decyduje o rodzaju i przekroju kabla? Ścieżka formalna
Wielu inwestorów zastanawia się, czy mogą samodzielnie zdecydować o wyborze kabla do swojego domu. Odpowiedź brzmi: nie do końca. Proces ten jest ściśle uregulowany i wymaga współpracy z kilkoma podmiotami. Pierwszym i kluczowym krokiem jest uzyskanie tzw. warunków przyłączenia od lokalnego Operatora Systemu Dystrybucyjnego (OSD), czyli firmy takiej jak Tauron, PGE, Enea czy Energa. W tym dokumencie znajdują się wszystkie niezbędne informacje dotyczące parametrów przyłącza, w tym wymagany typ kabla, jego przekrój, dopuszczalna moc przyłączeniowa oraz sposób realizacji przyłącza. Następnie, na podstawie tych warunków, uprawniony projektant instalacji elektrycznych tworzy szczegółowy projekt. Projekt ten uwzględnia wszystkie aspekty techniczne, wymogi norm oraz specyfikę działki i budynku. Dopiero na końcu, zgodnie z tym projektem, elektryk z odpowiednimi uprawnieniami przystępuje do wykonania prac montażowych. Tylko takie postępowanie gwarantuje, że przyłącze będzie bezpieczne, zgodne z przepisami i pozwoli na bezproblemowe odbiory.
Układanie kabla w ziemi najważniejsze zasady, których nie można zignorować
Jeśli decydujemy się na przyłącze ziemne, musimy pamiętać o kilku fundamentalnych zasadach dotyczących jego montażu. Bezpieczeństwo i trwałość instalacji zależą od prawidłowego ułożenia kabla. Podstawową kwestią jest odpowiednia głębokość zakopania. Zgodnie z obowiązującymi normami, kabel zasilający powinien być umieszczony na głębokości co najmniej 70 cm w terenie zielonym, czyli w ogrodzie czy na trawniku. Natomiast pod drogami, podjazdami czy chodnikami, gdzie istnieje większe ryzyko uszkodzeń mechanicznych, głębokość ta powinna wynosić minimum 100 cm. Kolejnym ważnym elementem jest podsypka piaskowa. Kabel układamy na warstwie piasku o grubości około 10 cm, a następnie zasypujemy go kolejną warstwą piasku. Na około 25-35 cm nad kablem umieszcza się specjalną niebieską folię ostrzegawczą. Pełni ona podwójną rolę: chroni kabel przed przypadkowym uszkodzeniem podczas przyszłych prac ziemnych, a jednocześnie stanowi wyraźny sygnał dla osób wykonujących te prace, że w tym miejscu znajduje się podziemna instalacja.
Najczęstsze błędy przy wyborze kabla zasilającego jak ich uniknąć?
Podczas mojej praktyki zawodowej wielokrotnie spotkałem się z błędami popełnianymi przez inwestorów, które mogłyby być łatwo uniknięte. Pierwszym i chyba najpoważniejszym jest wybór kabla "na oko" lub na podstawie zasłyszanych opinii, bez uwzględnienia projektu i warunków przyłączenia. To prosta droga do problemów technicznych, prawnych, a nawet finansowych. Drugim częstym błędem jest próba oszczędności poprzez wybór kabla o zbyt małym przekroju. Pozorna oszczędność na etapie budowy może w przyszłości skutkować koniecznością wymiany całego kabla, a także problemami z działaniem urządzeń elektrycznych. Nadmierne spadki napięcia, przegrzewanie się instalacji, a nawet ryzyko pożaru to wszystko może być konsekwencją zastosowania zbyt "cienkiego" przewodu. Wreszcie, trzecim błędem jest ignorowanie zasad prawidłowego montażu kabla w ziemi. Brak odpowiedniej głębokości, niewłaściwa podsypka czy brak folii ostrzegawczej to czynniki, które w dłuższej perspektywie mogą zagrażać bezpieczeństwu i trwałości całej instalacji.Kabel zasilający a przyszłość: Fotowoltaika, pompa ciepła i ładowarka do auta
Na koniec chciałbym poruszyć kwestię, która zyskuje na znaczeniu w dzisiejszych czasach przyszłościowe myślenie o potrzebach energetycznych. Czy warto zainwestować w kabel z pewnym zapasem mocy? Moja odpowiedź jest jednoznaczna: zdecydowanie tak. Koszt zakupu kabla o nieco większym przekroju na etapie budowy jest relatywnie niewielki w porównaniu do potencjalnych wydatków związanych z późniejszymi przeróbkami. Wiele nowoczesnych urządzeń, takich jak panele fotowoltaiczne, pompy ciepła czy stacje ładowania samochodów elektrycznych, charakteryzuje się znacznym zapotrzebowaniem na moc. Posiadanie odpowiednio dobranego, przyszłościowego przyłącza z pewnym zapasem, może zaoszczędzić nam wielu problemów i kosztów w przyszłości, umożliwiając bezproblemowe podłączenie tych urządzeń i korzystanie z nich w pełni.
