Jak dobrać średnicę rur PEX do ogrzewania? Poradnik

Wybór odpowiedniej średnicy rur PEX do centralnego ogrzewania to jeden z tych aspektów instalacji, które mają fundamentalne znaczenie dla jej późniejszej efektywności, niezawodności i komfortu cieplnego w domu. Zbyt pochopna decyzja, oparta na niewłaściwych założeniach, może prowadzić do kosztownych błędów i problemów, które ujawnią się dopiero po uruchomieniu systemu. W tym artykule przyjrzymy się bliżej, jakie czynniki należy wziąć pod uwagę, aby dobrać optymalną średnicę rur PEX i zapewnić bezproblemowe działanie ogrzewania.

Dobór średnicy rury PEX: Dlaczego jedna odpowiedź nie wystarczy?

Wielu inwestorów, planując instalację centralnego ogrzewania, szuka prostych odpowiedzi i uniwersalnych rozwiązań. Niestety, w przypadku doboru średnicy rur PEX, taka jedna, idealna dla wszystkich sytuacja po prostu nie istnieje. Optymalny wybór jest zawsze wynikiem analizy kilku powiązanych ze sobą czynników, które decydują o tym, jak płynnie i efektywnie ciepło będzie transportowane do grzejników czy ogrzewania podłogowego. W tej sekcji wyjaśnimy, od czego tak naprawdę zależy ta decyzja.

Od czego zależy wybór? Kluczowe czynniki wpływające na średnicę

Decydując o tym, jaką średnicę rur PEX zastosować w instalacji centralnego ogrzewania, musimy wziąć pod uwagę kilka kluczowych parametrów. Po pierwsze, moc cieplna odbiorników, czyli grzejników lub ogrzewania podłogowego, jest podstawowym wskaźnikiem. Im większa moc, tym większe zapotrzebowanie na przepływ czynnika grzewczego, co bezpośrednio przekłada się na wymaganą średnicę rury. Drugim, równie ważnym czynnikiem, jest długość obiegu instalacji. Im dłuższy odcinek rury łączącej kocioł z grzejnikiem lub pętlę ogrzewania podłogowego, tym większe opory przepływu wody. Dłuższe odcinki mogą wymagać rur o większej średnicy, aby zapewnić odpowiedni przepływ i uniknąć nadmiernych spadków ciśnienia. Nie można również zapomnieć o rodzaju ogrzewania instalacja grzejnikowa rządzi się nieco innymi prawami niż ogrzewanie podłogowe, co omówimy szczegółowo w dalszej części artykułu. Wreszcie, ogólny typ budynku i jego zapotrzebowanie na ciepło również mają znaczenie, szczególnie przy planowaniu głównych magistral i pionów rozprowadzających ciepło po całym obiekcie.

Średnica zewnętrzna a wewnętrzna na co faktycznie patrzeć?

Kupując rury PEX, spotykamy się zazwyczaj z oznaczeniem ich średnicy zewnętrznej, na przykład PEX 16 mm, PEX 20 mm czy PEX 25 mm. Jednak to, co w rzeczywistości decyduje o przepływie czynnika grzewczego i oporach hydraulicznych, to średnica wewnętrzna rury. Różnica między tymi wartościami wynika z grubości ścianki rury, która jest niezbędna do zapewnienia jej wytrzymałości mechanicznej i termicznej. Na przykład, rura PEX o średnicy zewnętrznej 16 mm ma zazwyczaj średnicę wewnętrzną około 12 mm. W przypadku rury PEX 20 mm, średnica wewnętrzna to około 16 mm, a dla PEX 25 mm około 18-20 mm, w zależności od producenta i klasy ciśnieniowej. Dlatego podczas planowania instalacji i obliczeń hydraulicznych, zawsze należy brać pod uwagę właśnie średnicę wewnętrzną, ponieważ to ona determinuje rzeczywistą przepustowość rury.

Konsekwencje błędnego doboru: niedogrzane pokoje i głośna instalacja

Nieprawidłowy dobór średnicy rur PEX może prowadzić do szeregu problemów, które znacząco obniżą komfort użytkowania systemu grzewczego. Jedną z najczęstszych konsekwencji zastosowania zbyt małej średnicy jest hałas w instalacji. Woda przepływająca przez zbyt wąskie przewody generuje większe turbulencje i prędkości, co objawia się charakterystycznym szumieniem, bulgotaniem czy nawet świszczeniem w grzejnikach lub rurach. Co gorsza, zbyt mała średnica oznacza również niedostateczne grzanie. Opory przepływu stają się tak duże, że pompa obiegowa może mieć problem z przetransportowaniem wystarczającej ilości ciepłej wody do odbiorników. Skutkuje to nierównomiernym rozprowadzaniem ciepła pomieszczenia bliżej kotła mogą być przegrzane, podczas gdy te na końcu instalacji pozostają chłodne. Jest to prosta droga do obniżenia komfortu cieplnego w domu i zwiększenia rachunków za ogrzewanie, ponieważ system będzie pracował mniej efektywnie.

Rury PEX do grzejników jaką średnicę wybrać dla optymalnej mocy?

Podłączanie grzejników to jedno z najczęstszych zastosowań rur PEX w instalacjach centralnego ogrzewania. W tym przypadku dobór odpowiedniej średnicy jest kluczowy, aby zapewnić właściwą temperaturę w każdym pomieszczeniu. Przyjrzyjmy się, jakie średnice rur PEX najlepiej sprawdzają się w zależności od mocy podłączanych grzejników.

PEX 16 mm: Standard do większości grzejników pokojowych

Rura PEX o średnicy zewnętrznej 16 mm, ze swoją wewnętrzną średnicą około 12 mm, jest absolutnym standardem w przypadku podłączania pojedynczych grzejników. Jest to rozwiązanie optymalne dla większości standardowych grzejników pokojowych, których moc cieplna nie przekracza zazwyczaj 1500 W. Jej elastyczność ułatwia układanie i manewrowanie, a jednocześnie zapewnia wystarczającą przepustowość dla zapewnienia komfortowej temperatury. Jest to również najczęściej wybierana średnica do wykonywania indywidualnych obiegów grzewczych w systemach ogrzewania podłogowego, pod warunkiem, że długość pętli nie jest nadmiernie duża.

Kiedy potrzebujesz PEX 20 mm? Moc grzejnika jako główny wskaźnik

Jeśli mamy do czynienia z grzejnikami o większej mocy, na przykład w salonach, łazienkach lub pomieszczeniach o dużych stratach ciepła, warto rozważyć zastosowanie rur PEX o średnicy zewnętrznej 20 mm. Ich wewnętrzna średnica, wynosząca około 16 mm, zapewnia większą przepustowość, co jest niezbędne do efektywnego zasilania grzejników o mocy od około 1500 W do nawet 2500 W. Rury PEX 20 mm sprawdzą się również jako krótkie odcinki doprowadzające do kilku mniejszych grzejników, gdzie chcemy zminimalizować opory przepływu na krótkim dystansie.

PEX 25 mm i więcej: Zasilanie dużych grzejników i całych stref grzewczych

W przypadku bardzo dużych grzejników, na przykład typu grzejnik kanałowy lub specjalistyczne modele o mocy przekraczającej 2500 W, aż do około 6000 W, konieczne staje się zastosowanie rur PEX o średnicy zewnętrznej 25 mm. Te rury, z wewnętrzną średnicą około 18-20 mm, zapewniają odpowiednią ilość przepływu, aby efektywnie zasilić nawet najbardziej wymagające odbiorniki ciepła. Co więcej, rury PEX 25 mm są często wykorzystywane jako główne przewody rozprowadzające, czyli piony instalacyjne w domach jednorodzinnych, które doprowadzają ciepłą wodę z kotła do rozdzielaczy na poszczególnych kondygnacjach. W przypadku większych budynków, gdzie zapotrzebowanie na ciepło jest znacznie wyższe, stosuje się nawet rury o średnicy 32 mm i większe, które służą jako główne magistrale.

Praktyczna tabela: Dobierz średnicę rury do mocy grzejnika (kW)

Średnica zewnętrzna rury PEX (mm)	Zalecana moc grzejnika (W)
16	do 1500
20	1500 - 2500
25	2500 - 6000

Ogrzewanie podłogowe a średnica rur co musisz wiedzieć?

Instalacja ogrzewania podłogowego ma swoją specyfikę, która wpływa również na dobór rur PEX. Chociaż zasady ogólne dotyczące przepływu i oporów nadal obowiązują, istnieją pewne wytyczne, które pomagają osiągnąć optymalną dystrybucję ciepła na dużej powierzchni.

Dlaczego PEX 16 mm dominuje w instalacjach podłogówki?

W przypadku ogrzewania podłogowego, zdecydowanie najczęściej stosowanym typem rury jest PEX o średnicy zewnętrznej 16 mm. Wynika to z kilku kluczowych powodów. Po pierwsze, elastyczność tej rury ułatwia jej układanie w ciasnych pętlach na dużej powierzchni podłogi. Po drugie, rura o tej średnicy zapewnia odpowiedni rozkład temperatury na całej powierzchni grzewczej, unikając przegrzewania lub niedogrzewania poszczególnych stref. Ponadto, stosowanie rury 16 mm pozwala na zachowanie optymalnej objętości wody w systemie, co przekłada się na jego szybszą reakcję na zmiany temperatury i mniejszą bezwładność cieplną w porównaniu do rur o większej średnicy.

Maksymalna długość pętli jak średnica wpływa na projekt instalacji?

Jednym z najważniejszych aspektów projektowania ogrzewania podłogowego jest długość poszczególnych pętli grzewczych. Dla rur PEX 16 mm istnieją zalecane maksymalne długości pętli, które zazwyczaj wynoszą od 80 do 100 metrów. Przekroczenie tej długości może prowadzić do problemów z równomiernym rozprowadzeniem ciepła. Na bardzo długich pętlach, woda na końcu obiegu może być już znacznie chłodniejsza niż na jego początku, co skutkuje nierównomiernym ogrzewaniem podłogi. Dlatego też, przy projektowaniu instalacji, kluczowe jest podzielenie ogrzewanej powierzchni na mniejsze strefy z pętlami o odpowiedniej długości, co gwarantuje efektywność całego systemu.

Czy większa średnica w podłogówce zawsze oznacza lepiej?

Często pojawia się pytanie, czy zastosowanie rur PEX o większej średnicy, na przykład 20 mm, w ogrzewaniu podłogowym przyniesie lepsze rezultaty. W większości przypadków odpowiedź brzmi: niekoniecznie. Zastosowanie rur 20 mm w ogrzewaniu podłogowym, gdzie standardem jest 16 mm, zazwyczaj nie jest konieczne i może wiązać się z pewnymi wadami. Po pierwsze, rury 20 mm są mniej elastyczne, co utrudnia ich układanie w ciasnych zakrętach i pętlach. Po drugie, większa średnica oznacza większą objętość wody w systemie, co prowadzi do wolniejszej reakcji na zmiany temperatury i większej bezwładności cieplnej. Dodatkowo, rury o większej średnicy są droższe, co zwiększa całkowity koszt instalacji. Dlatego też, w większości typowych zastosowań ogrzewania podłogowego, rura PEX 16 mm jest rozwiązaniem najbardziej optymalnym pod względem kosztów, montażu i efektywności.

Piony i rozprowadzenia, czyli główne arterie Twojego ogrzewania

Oprócz bezpośredniego podłączania grzejników czy układania pętli podłogowych, rury PEX pełnią również kluczową rolę jako główne "arterie" systemu grzewczego. Mowa tu o pionach i przewodach rozprowadzających, które transportują ciepłą wodę z kotła do poszczególnych stref lub rozdzielaczy. W tym kontekście, wybór odpowiedniej średnicy rur jest jeszcze bardziej krytyczny.

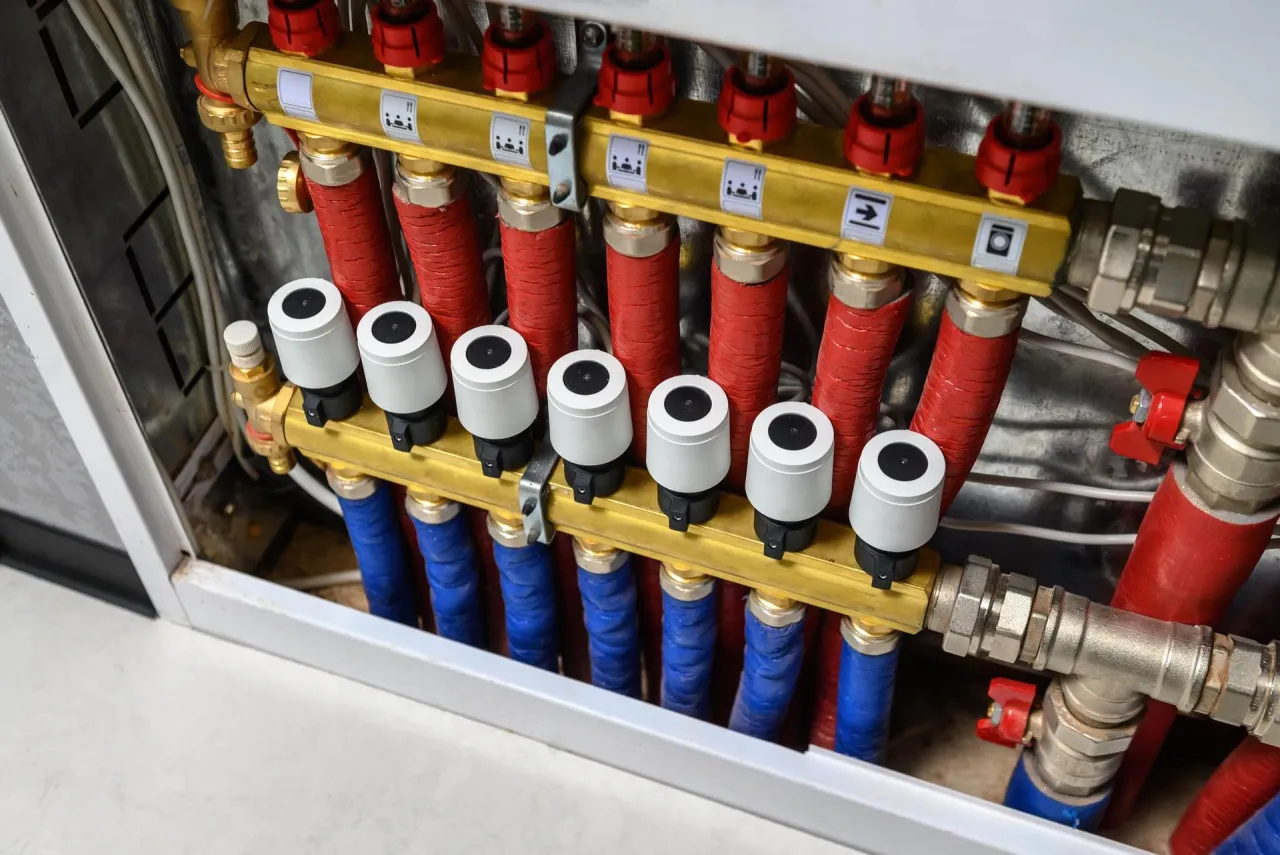

Jak dobrać średnicę rur zasilających rozdzielacze?

Dobór średnicy rur zasilających rozdzielacze jest ściśle powiązany z całkowitym zapotrzebowaniem na ciepło wszystkich obiegów, które ten rozdzielacz obsługuje. W domach jednorodzinnych, jako główne przewody rozprowadzające, czyli piony, często stosuje się rury PEX o średnicy zewnętrznej 25 mm. Zapewniają one wystarczającą przepustowość, aby zasilić rozdzielacz obsługujący kilka grzejników lub znaczną powierzchnię ogrzewania podłogowego. W przypadku większych budynków, takich jak budynki wielorodzinne czy obiekty użyteczności publicznej, gdzie zapotrzebowanie na ciepło jest znacznie wyższe, stosuje się rury o większych średnicach, takie jak 32 mm, a nawet większe, które pełnią funkcję głównych magistral dystrybucyjnych.

System trójnikowy a rozdzielaczowy różnice w doborze średnic

W instalacjach centralnego ogrzewania możemy spotkać dwa podstawowe systemy rozprowadzania ciepła: system trójnikowy oraz system rozdzielaczowy. Różnice między nimi wpływają także na sposób doboru średnic rur. W systemie trójnikowym, ciepła woda przepływa przez główne przewody, a poszczególne grzejniki są podłączane "w szereg" za pomocą trójników. W tym rozwiązaniu, średnica głównego przewodu często stopniowo zmniejsza się w miarę oddalania się od kotła, aby skompensować mniejsze zapotrzebowanie na przepływ. Natomiast w systemie rozdzielaczowym, ciepła woda z kotła doprowadzana jest do rozdzielacza za pomocą rury o większej średnicy, a z rozdzielacza wychodzą już osobne, zazwyczaj cieńsze rury o jednakowej średnicy do każdego odbiornika (grzejnika lub pętli podłogowej). System rozdzielaczowy jest zazwyczaj bardziej precyzyjny i łatwiejszy w regulacji.

Najczęstsze błędy przy wyborze średnic PEX i jak ich unikać

Mimo dostępności wielu poradników i tabel, podczas planowania instalacji PEX wciąż popełniane są pewne błędy, które mogą prowadzić do poważnych problemów z działaniem systemu. Zrozumienie tych najczęstszych pułapek jest kluczowe, aby uniknąć kosztownych napraw i zapewnić komfort cieplny przez lata.

Problem #1: Zbyt mała średnica szumy, opory i zimne grzejniki

Jednym z najczęściej spotykanych błędów jest zastosowanie rur o zbyt małej średnicy w stosunku do potrzeb. Jak już wspominaliśmy, prowadzi to do znaczącego wzrostu oporów przepływu wody w instalacji. Pompa obiegowa musi pracować z większą mocą, aby pokonać te opory, co nie tylko zwiększa zużycie energii, ale również może prowadzić do jej szybszego zużycia. Co gorsza, wysokie opory przepływu skutkują spadkami ciśnienia, co objawia się niedostatecznym przepływem ciepłej wody do grzejników, zwłaszcza tych położonych najdalej od kotła. W efekcie otrzymujemy zimne grzejniki i niedogrzane pomieszczenia, mimo że system teoretycznie powinien działać poprawnie. Dodatkowo, zbyt wysoka prędkość przepływu wody w wąskich rurach generuje nieprzyjemne szumy i hałasy, które mogą być bardzo uciążliwe.

Problem #2: Zbyt duża średnica niepotrzebne koszty i problemy z regulacją

Paradoksalnie, równie problematyczne może być zastosowanie rur o zbyt dużej średnicy. Choć intuicja może podpowiadać, że większa rura zawsze oznacza lepszy przepływ, w praktyce nie zawsze tak jest. Przede wszystkim, rury o większych średnicach są droższe, co znacząco podnosi koszt całej instalacji, często bez uzasadnionych korzyści. Ponadto, większa średnica oznacza większą objętość wody krążącej w systemie. To z kolei przekłada się na większą bezwładność cieplną system wolniej się nagrzewa i wolniej stygnie. Może to utrudniać precyzyjne sterowanie temperaturą w pomieszczeniach, zwłaszcza w nowoczesnych systemach z termostatami pokojowymi. W skrajnych przypadkach, zbyt duża średnica może wręcz obniżać efektywność ogrzewania, ponieważ woda w rurach ma mniejszą prędkość przepływu, co może sprzyjać osadzaniu się kamienia kotłowego w dłuższej perspektywie.

Problem #3: Ignorowanie długości obiegów dlaczego odległość ma znaczenie

Kolejnym często pomijanym aspektem jest długość obiegów instalacji. Wiele osób skupia się wyłącznie na mocy grzejników, zapominając, że im dłuższy odcinek rury od rozdzielacza do odbiornika, tym większe opory przepływu wody. Te opory narastają liniowo wraz z długością rury. Jeśli nie uwzględnimy tego w projekcie i zastosujemy tę samą średnicę rury do podłączenia grzejnika blisko rozdzielacza i grzejnika oddalonego o kilkadziesiąt metrów, możemy być pewni, że ten dalszy grzejnik będzie działał znacznie gorzej. W takich sytuacjach konieczne jest zastosowanie rury o większej średnicy na dłuższym odcinku, aby skompensować narastające opory i zapewnić równomierny przepływ ciepłej wody do wszystkich odbiorników w instalacji.

Wybór rur PEX to nie tylko średnica o czym jeszcze pamiętać?

Dobór odpowiedniej średnicy rur PEX to kluczowy element planowania instalacji centralnego ogrzewania, ale nie jedyny. Aby system był w pełni bezpieczny, trwały i efektywny, należy zwrócić uwagę również na inne, równie istotne aspekty techniczne.

Rola bariery antydyfuzyjnej w ochronie instalacji

Większość rur PEX stosowanych w instalacjach grzewczych wyposażona jest w tzw. barierę antydyfuzyjną, najczęściej wykonaną z materiału EVOH (kopolimer etylenu i alkoholu winylowego). Jej zadaniem jest zapobieganie przenikaniu tlenu z otoczenia do wody krążącej w instalacji centralnego ogrzewania. Tlen w połączeniu z ciepłą wodą i metalowymi elementami systemu (takimi jak kocioł, pompa obiegowa, grzejniki stalowe czy elementy armatury) może prowadzić do procesów korozyjnych. Korozja osłabia materiał, może powodować nieszczelności i skraca żywotność poszczególnych komponentów. Dlatego też, stosowanie rur PEX z barierą antydyfuzyjną jest absolutnie kluczowe dla zapewnienia długoterminowej ochrony i bezawaryjności całej instalacji grzewczej.

Dopasowanie złączek i armatury gwarancja szczelności systemu

Nawet najlepsze rury PEX nie zapewnią szczelności instalacji, jeśli zostaną połączone z nieodpowiednimi złączkami i armaturą. Kluczowe jest, aby wszystkie elementy systemu były ze sobą kompatybilne i pochodziły od renomowanych producentów. Na rynku dostępne są różne typy złączek do rur PEX, najczęściej spotykane to złączki skręcane (kompresyjne) oraz złączki zaprasowywane. Bez względu na typ, prawidłowy montaż i dopasowanie złączki do średnicy rury są absolutnie niezbędne. Niewłaściwie zamontowana złączka może prowadzić do nieszczelności, która objawi się wyciekiem wody, a w konsekwencji do uszkodzeń i konieczności kosztownych napraw. Dlatego zawsze należy stosować złączki przeznaczone do konkretnego typu i średnicy rury PEX oraz przestrzegać instrukcji montażu producenta.

Przeczytaj również: Jaka głębokość fundamentu pod garaż? Sprawdź strefę przemarzania!

Kiedy warto zlecić obliczenia hydrauliczne profesjonalnemu projektantowi?

Chociaż podstawowe zasady doboru średnic rur PEX można zrozumieć i zastosować samodzielnie w przypadku prostych instalacji, istnieją sytuacje, w których warto zdać się na pomoc profesjonalnego projektanta instalacji. Dotyczy to przede wszystkim dużych i skomplikowanych systemów grzewczych, obejmujących wiele kondygnacji, różnorodne typy odbiorników ciepła (np. grzejniki, ogrzewanie podłogowe, zasobnik ciepłej wody użytkowej) lub nietypowe układy hydrauliczne. Również w przypadku budynków o bardzo wysokim zapotrzebowaniu na ciepło, na przykład domów pasywnych lub energooszczędnych, precyzyjne obliczenia hydrauliczne są kluczowe dla optymalnego działania systemu. Wreszcie, jeśli mamy do czynienia z problemami z istniejącą instalacją, na przykład z nierównomiernym grzaniem lub hałasami, profesjonalista będzie w stanie zdiagnozować przyczynę i zaproponować optymalne rozwiązanie, uwzględniające prawidłowy dobór średnic rur.
