Jak obliczyć przepływ powietrza w rurze? Wzór Q=Av krok po kroku

Precyzyjne obliczenie przepływu powietrza w rurach i kanałach wentylacyjnych to absolutna podstawa dla prawidłowego działania każdej instalacji. Od tego zależy nie tylko komfort cieplny i jakość powietrza, ale także efektywność energetyczna, a nawet bezpieczeństwo. W tym artykule przeprowadzę Was krok po kroku przez proces obliczeń, wyjaśnię kluczowe wzory i podpowiem, jak samodzielnie zmierzyć niezbędne parametry.

Dlaczego precyzyjne obliczenie przepływu powietrza jest kluczowe dla Twojej instalacji?

Właściwie zaprojektowana i wykonana wentylacja to gwarancja zdrowego i komfortowego środowiska. Kluczem do sukcesu są dokładne obliczenia przepływu powietrza. Bez nich trudno mówić o efektywności energetycznej, a nawet o bezpieczeństwie. Zrozumienie tego procesu pozwoli Wam uniknąć wielu kosztownych błędów.

Od komfortu do bezpieczeństwa: Zrozum znaczenie prawidłowej wentylacji

Odpowiedni przepływ powietrza to fundament dobrego samopoczucia. Zapewnia stały dopływ świeżego tlenu, skutecznie usuwa z pomieszczeń dwutlenek węgla, wilgoć, zapachy i inne zanieczyszczenia. Dzięki temu zapobiegamy rozwojowi pleśni i grzybów, które mogą mieć bardzo negatywny wpływ na nasze zdrowie, prowadząc do alergii, problemów z układem oddechowym, a nawet poważniejszych schorzeń. W przestrzeniach biurowych czy produkcyjnych, gdzie przebywa wiele osób, prawidłowa wentylacja jest wręcz obowiązkiem, zapewniając wydajność pracy i bezpieczeństwo.

Jak błędy w obliczeniach wpływają na koszty eksploatacji i żywotność systemu?

Niedokładne obliczenia mogą prowadzić do poważnych konsekwencji. Zbyt mały przepływ powietrza oznacza, że instalacja nie spełni swojej funkcji, prowadząc do zaduchu i problemów zdrowotnych. Z kolei przewymiarowanie systemu, czyli zaprojektowanie go z nadmiernym przepływem, również nie jest korzystne. Prowadzi to do niepotrzebnie zwiększonego zużycia energii przez wentylatory, generuje nadmierny hałas, a także może skracać żywotność niektórych komponentów instalacji. W efekcie, zamiast oszczędzać, generujemy dodatkowe koszty i obniżamy komfort użytkowania.

Fundament obliczeń: Poznaj podstawowy wzór na przepływ powietrza

Podstawą wszelkich obliczeń związanych z przepływem powietrza w kanałach jest prosty, ale niezwykle ważny wzór. Pozwala on powiązać ze sobą trzy kluczowe parametry, które decydują o tym, ile powietrza faktycznie przepływa przez system.

Wzór Q = A * v: Dekodujemy każdą zmienną

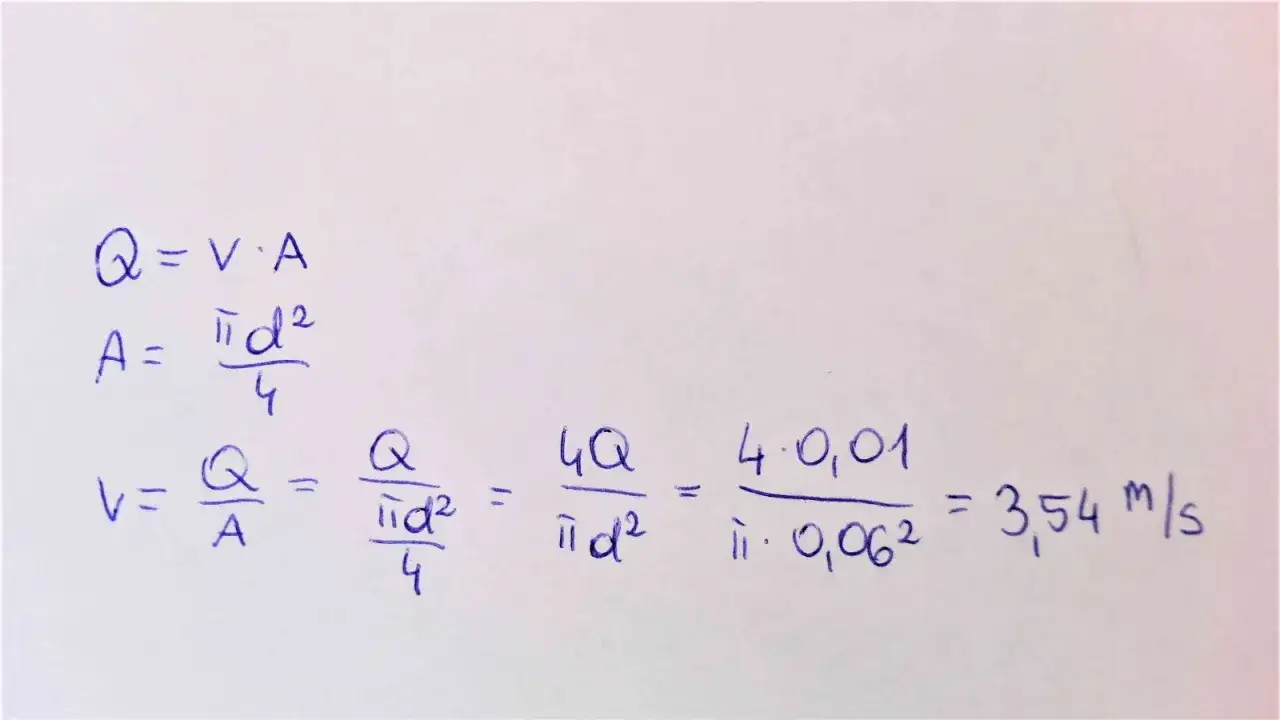

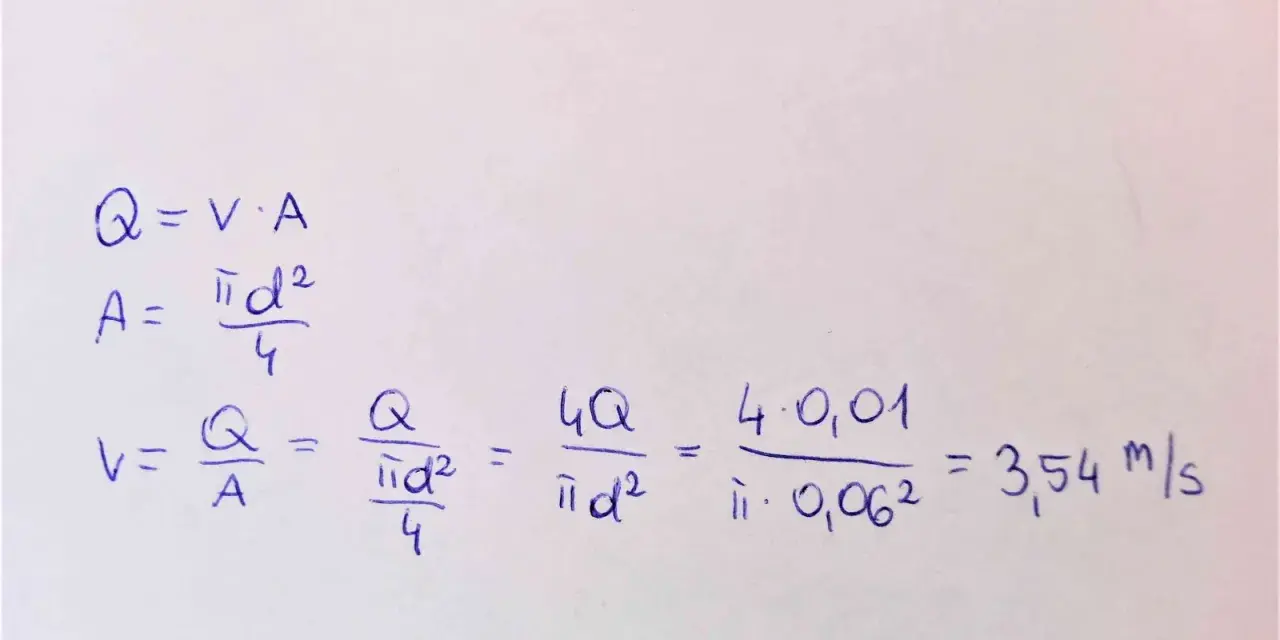

Centralnym punktem naszych obliczeń jest wzór: Q = A * v. Aby go zrozumieć, przyjrzyjmy się każdej ze składowych:

• Q to wydatek, czyli przepływ objętościowy powietrza. Najczęściej wyrażamy go w metrach sześciennych na godzinę (m³/h) lub w metrach sześciennych na sekundę (m³/s). Określa on, jaką objętość powietrza instalacja jest w stanie przetransportować w jednostce czasu.
• A to pole przekroju poprzecznego rury lub kanału. Jednostką jest tutaj metr kwadratowy (m²). Mówi nam, jak dużą "powierzchnię" ma do dyspozycji przepływające powietrze.
• v to średnia prędkość przepływu powietrza. Wyrażamy ją w metrach na sekundę (m/s). Jest to miara tego, jak szybko powietrze porusza się wewnątrz kanału.

Pamiętajcie, że kluczowa jest spójność jednostek. Jeśli prędkość podana jest w m/s, a pole przekroju w m², to otrzymany przepływ będzie w m³/s. Aby uzyskać wynik w m³/h, trzeba będzie dokonać odpowiedniego przeliczenia.

Jednostki mają znaczenie: Jak przeliczać m³/h, m/s i średnice rur?

Często w praktyce spotykamy się z różnymi jednostkami, dlatego warto wiedzieć, jak je ze sobą powiązać. Najczęstsza konwersja dotyczy przepływu: aby przeliczyć przepływ z metrów sześciennych na sekundę (m³/s) na metry sześcienne na godzinę (m³/h), wystarczy pomnożyć wynik przez 3600 (ponieważ w jednej godzinie jest 3600 sekund). Przykładowo, 1 m³/s to 3600 m³/h.

Kolejną ważną kwestią jest praca ze średnicami i promieniami rur. Jeśli średnica podana jest w milimetrach (np. 200 mm), przed obliczeniem pola przekroju musimy ją przeliczyć na metry. 200 mm to 0,2 metra. Następnie, aby obliczyć pole przekroju koła, potrzebujemy promienia. Promień to połowa średnicy, więc w naszym przykładzie promień wynosi 0,1 metra (0,2 m / 2). Dopiero teraz możemy podstawić tę wartość do wzoru na pole przekroju.

Obliczenia krok po kroku: Przewodnik od A do Z

Teoria to jedno, ale praktyka jest kluczowa. Przygotowałem dla Was przewodnik, który krok po kroku pokaże, jak przeprowadzić obliczenia przepływu powietrza. Skupimy się na konkretnym przykładzie, który pozwoli Wam zrozumieć każdy etap.

Krok 1: Jak poprawnie obliczyć pole przekroju rury okrągłej i kanału prostokątnego?

Pierwszym krokiem jest określenie pola przekroju poprzecznego kanału. Sposób obliczenia zależy od kształtu kanału:

• Dla rury okrągłej: Używamy wzoru na pole koła: A = π * r², gdzie 'π' (pi) to stała matematyczna wynosząca w przybliżeniu 3,14159, a 'r' to promień rury. Pamiętajcie o przeliczeniu średnicy na metry i wyznaczeniu promienia przed podstawieniem do wzoru.
• Dla kanału prostokątnego: Obliczenie jest prostsze. Mnożymy po prostu szerokość kanału przez jego wysokość: A = szerokość * wysokość. Również tutaj kluczowe jest używanie spójnych jednostek, najlepiej metrów.

Przyjmijmy dla naszego przykładu kanał okrągły o średnicy 200 mm.

Krok 2: Mierzenie prędkości powietrza jakie narzędzia będą Ci potrzebne?

Następnym, kluczowym etapem jest zmierzenie prędkości przepływu powietrza w kanale. Jest to parametr, którego nie obliczymy teoretycznie musimy go zmierzyć fizycznie. Do tego celu służą specjalistyczne przyrządy. Warto mieć pod ręką przynajmniej jeden z nich.

Krok 3: Praktyczny przykład obliczamy przepływ dla domowej instalacji wentylacyjnej

Przejdźmy do konkretnych liczb. Załóżmy, że mamy rurę o średnicy 200 mm i zmierzyliśmy w niej prędkość powietrza wynoszącą 3 m/s. Oto jak obliczymy przepływ:

1. Obliczenie promienia i pola przekroju:
   • Średnica = 200 mm = 0,2 m
   • Promień (r) = 0,2 m / 2 = 0,1 m
   • Pole przekroju (A) = π * (0,1 m)² ≈ 3,14159 * 0,01 m² ≈ 0,0314 m²
2. Obliczenie przepływu w metrach sześciennych na sekundę (m³/s):
   • Q = A * v
   • Q = 0,0314 m² * 3 m/s = 0,0942 m³/s
3. Przeliczenie przepływu na metry sześcienne na godzinę (m³/h):
   • Q (m³/h) = Q (m³/s) * 3600
   • Q (m³/h) = 0,0942 m³/s * 3600 s/h ≈ 339 m³/h

Jak widzicie, dla rury o średnicy 200 mm i prędkości powietrza 3 m/s, uzyskujemy przepływ około 339 m³/h. To już konkretna wartość, która pozwala ocenić wydajność danej części instalacji.

Jak zmierzyć kluczowy parametr? Wszystko o pomiarze prędkości powietrza

Pomiar prędkości powietrza to jeden z najważniejszych etapów obliczeń, ponieważ jest to zmienna, której nie da się określić teoretycznie. Od dokładności tego pomiaru zależy wiarygodność całego obliczenia. Dlatego warto wiedzieć, jak to robić prawidłowo i jakich narzędzi użyć.

Anemometr: Twój niezbędnik przy pomiarach jaki model wybrać?

Anemometr to podstawowe narzędzie do pomiaru prędkości powietrza. Na rynku dostępne są różne typy:

• Anemometry skrzydełkowe: Są to jedne z najpopularniejszych modeli. Posiadają wirnik z łopatkami, który obraca się pod wpływem przepływającego powietrza. Im szybciej się kręci, tym większa prędkość powietrza. Są stosunkowo niedrogie i łatwe w obsłudze, dobrze sprawdzają się w większości zastosowań domowych i instalacyjnych.
• Anemometry termiczne (termistoremowe): Działają na zasadzie pomiaru ochładzania się rozgrzanego elementu (termistora) przez przepływające powietrze. Są bardzo czułe i dokładne, szczególnie przy niskich prędkościach przepływu. Często wykorzystywane są do precyzyjnych pomiarów w systemach HVAC.
• Anemometry czerpakowe: Mniej popularne w instalacjach wentylacyjnych, częściej stosowane do pomiarów meteorologicznych.

Wybór konkretnego modelu zależy od potrzeb. Do prostych instalacji domowych zazwyczaj wystarczy dobry anemometr skrzydełkowy lub termiczny. W zastosowaniach profesjonalnych, gdzie wymagana jest najwyższa precyzja, warto rozważyć bardziej zaawansowane urządzenia.

Gdzie i jak mierzyć, aby wynik był wiarygodny? Najczęstsze błędy

Samo posiadanie anemometru to nie wszystko. Kluczowe jest miejsce i sposób wykonania pomiaru. Aby wynik był wiarygodny:

• Wybierz odpowiednie miejsce: Pomiaru należy dokonywać w prostym odcinku kanału, z dala od zakrętów, zwężeń, trójników czy kratek wentylacyjnych. Idealnie, jeśli przed punktem pomiarowym znajduje się co najmniej 5-10 średnic kanału prostego, a za nim 2-3 średnice.
• Wykonaj pomiar w kilku punktach: Prędkość powietrza nie jest jednolita na całym przekroju kanału. Najwyższa jest zazwyczaj w środku, a najniższa przy ściankach. Dlatego należy wykonać pomiary w kilku punktach (np. na siatce 3x3 lub 4x4 dla większych kanałów) i uśrednić wyniki.
• Utrzymuj anemometr prostopadle: Upewnij się, że czujnik anemometru jest ustawiony prostopadle do kierunku przepływu powietrza.
• Unikaj turbulencji: Miejsca o silnych zawirowaniach powietrza (turbulencjach) mogą zafałszować wynik.

Najczęstszym błędem jest wykonanie tylko jednego pomiaru w przypadkowym miejscu, co prowadzi do nierealistycznych wyników.

Rurka Pitota: Kiedy warto sięgnąć po bardziej zaawansowane metody?

Dla bardziej zaawansowanych zastosowań, szczególnie w instalacjach przemysłowych lub tam, gdzie występują wysokie prędkości powietrza, stosuje się rurkę Pitota. Jest to specjalna rurka, która mierzy ciśnienie całkowite powietrza. W połączeniu z mikromanometrem, który mierzy ciśnienie statyczne, pozwala na dokładne obliczenie prędkości powietrza na podstawie różnicy tych ciśnień. Metoda ta jest bardziej złożona, ale daje bardzo precyzyjne wyniki, szczególnie w trudnych warunkach.

Co wpływa na rzeczywisty przepływ? Czynniki, o których musisz wiedzieć

Wzór Q = A * v jest fundamentalny, ale w rzeczywistości na przepływ powietrza w instalacji wpływa wiele innych czynników. Ignorowanie ich może prowadzić do rozbieżności między teoretycznymi obliczeniami a faktycznym działaniem systemu.

Straty ciśnienia: Dlaczego powietrze zwalnia i jak to uwzględnić?

Powietrze, przepływając przez kanały, napotyka na opory. Głównym źródłem tych oporów są straty ciśnienia. Dzielimy je na:

• Straty tarcia: Wynikają z tarcia powietrza o wewnętrzne ściany kanału. Im dłuższy i węższy kanał, tym większe straty.
• Straty miejscowe: Powstają w miejscach zmian kierunku lub przekroju kanału, takich jak kolanka, trójniki, zwężki czy rozszerzenia.

Kolanka, trójniki, zwężki: Jak kształtki instalacyjne zaburzają przepływ?

Każdy element instalacji, który nie jest prostym odcinkiem kanału, wprowadza dodatkowe opory. Kolanka powodują zmianę kierunku przepływu, co generuje turbulencje. Trójniki dzielą strumień powietrza, również wprowadzając zawirowania. Zwężki i rozszerzenia kanałów również wpływają na dynamikę przepływu. Im więcej takich elementów w instalacji, tym większe będą straty ciśnienia i tym niższy będzie rzeczywisty przepływ powietrza przy danej prędkości.

Chropowatość rury a opory przepływu: Czy materiał ma znaczenie?

Tak, materiał, z którego wykonane są kanały, ma znaczenie. Gładkie powierzchnie, takie jak te w kanałach z blachy ocynkowanej, generują mniejsze straty tarcia niż materiały o większej chropowatości, na przykład elastyczne rury karbowane. W przypadku kanałów elastycznych, ich wewnętrzna struktura może znacząco zwiększać opory przepływu, co należy uwzględnić podczas projektowania lub oceny wydajności istniejącej instalacji.

Optymalna prędkość powietrza: Jakie wartości są zalecane w praktyce?

Wybór odpowiedniej prędkości powietrza w kanałach wentylacyjnych to kompromis między zapewnieniem wystarczającego przepływu a uniknięciem nadmiernego hałasu i strat ciśnienia. Zalecenia różnią się w zależności od typu instalacji i jej przeznaczenia.

Wentylacja w domu jednorodzinnym: Jak uniknąć hałasu i przeciągów?

W budownictwie mieszkalnym priorytetem jest komfort użytkowników. Dlatego też zaleca się stosowanie niższych prędkości przepływu powietrza, aby zminimalizować hałas. Według danych Went-Dom, w kanałach głównych instalacji wentylacyjnych w domach jednorodzinnych optymalna prędkość powietrza powinna mieścić się w zakresie 3-4,5 m/s. Natomiast na odgałęzieniach, prowadzących bezpośrednio do kratek nawiewnych lub wywiewnych, zalecana prędkość to 2-3 m/s. Utrzymanie tych wartości pozwala uniknąć nieprzyjemnego szumu powietrza, który mógłby być uciążliwy, a także zapobiega powstawaniu przeciągów, czyli gwałtownych ruchów powietrza odczuwanych przez mieszkańców.

Przeczytaj również: Jak dobrać średnicę rur PEX do ogrzewania? Poradnik

Zastosowania przemysłowe a budownictwo mieszkalne: Porównanie wymagań

W instalacjach przemysłowych często priorytetem jest maksymalizacja ilości transportowanego powietrza przy minimalizacji kosztów inwestycyjnych (mniejsze kanały). Dlatego też dopuszcza się znacznie wyższe prędkości przepływu, nierzadko przekraczające 10 m/s, a nawet 20 m/s w niektórych specjalistycznych zastosowaniach. W przemyśle zazwyczaj mniejszą wagę przykłada się do hałasu generowanego przez przepływ powietrza, a większą do wydajności i efektywności transportu materiałów sypkich, pyłów czy gazów. Ponadto, w wielu procesach przemysłowych wysoka prędkość przepływu może być wręcz pożądana.
