Zakład zbrojenia: Obliczanie i błędy wg Eurokodu 2

Łączenie prętów zbrojeniowych metodą na zakład jest fundamentalnym procesem w budownictwie żelbetowym, zapewniającym ciągłość i integralność konstrukcji. Prawidłowe wykonanie tych połączeń, zgodnie z rygorystycznymi wytycznymi Eurokodu 2, jest absolutnie kluczowe dla bezpieczeństwa i długowieczności każdej budowli. Niniejszy artykuł stanowi kompleksowy przewodnik, niezbędny dla inżynierów, wykonawców i studentów, którzy pragną zgłębić tajniki tej techniki.

Dlaczego prawidłowe łączenie zbrojenia to fundament bezpieczeństwa każdej konstrukcji?

Zbrojenie w konstrukcji żelbetowej pełni rolę jej "kręgosłupa", przejmując przede wszystkim siły rozciągające, które beton sam w sobie przenosi bardzo słabo. Stalowe pręty, rozmieszczone w odpowiedni sposób i połączone ze sobą, tworzą spójną siatkę, która współpracuje z betonem, tworząc kompozyt o wysokiej wytrzymałości zarówno na ściskanie, jak i na rozciąganie. Ta synergia jest podstawą żelbetu, umożliwiając budowanie elementów o złożonych kształtach i przenoszenie znaczących obciążeń. Bez ciągłości zbrojenia, siły te nie mogłyby być efektywnie przekazywane, co prowadziłoby do lokalnych przeciążeń i potencjalnych awarii.

Konsekwencje błędów popełnionych na etapie łączenia prętów zbrojeniowych są często katastrofalne. Niewłaściwie wykonane lub zbyt krótkie zakłady mogą prowadzić do przedwczesnego zniszczenia elementu konstrukcyjnego, utraty jego nośności, a nawet do całkowitego zawalenia się budowli. Pęknięcia betonu, rozwarstwienia, czy nadmierne odkształcenia to tylko niektóre z objawów świadczących o problemach z połączeniami. W skrajnych przypadkach, zaniedbania w tym obszarze mogą stanowić bezpośrednie zagrożenie dla życia i zdrowia użytkowników obiektu.

Łączenie na zakład co to jest i dlaczego to najpopularniejsza metoda w Polsce?

Łączenie na zakład to tradycyjna i najbardziej rozpowszechniona metoda zapewniania ciągłości prętów zbrojeniowych w konstrukcjach żelbetowych. Polega ona na ułożeniu końców dwóch prętów obok siebie na określonej długości, zwanej długością zakładu. Siły działające na jeden pręt są przenoszone na drugi poprzez otaczający je beton, który pełni rolę swoistego "kleju" lub łącznika. Jest to rozwiązanie proste w założeniu i wykonaniu, co przyczyniło się do jego popularności.

W porównaniu do alternatywnych metod, takich jak złączki mechaniczne czy spawanie, łączenie na zakład oferuje znaczące korzyści w kontekście kosztów i dostępności materiałów, szczególnie przy mniejszych średnicach prętów. Złączki mechaniczne zapewniają pewniejsze i często krótsze połączenie, co jest nieocenione w sytuacjach ograniczonej przestrzeni lub przy bardzo dużych średnicach prętów, gdzie uzyskanie odpowiedniej długości zakładu byłoby niemożliwe lub nieekonomiczne. Spawanie natomiast, choć wymaga specjalistycznego sprzętu i wykwalifikowanej kadry, może być efektywne w specyficznych zastosowaniach. Jednakże, ze względu na prostotę, niższe koszty robocizny i materiałów, łączenie na zakład pozostaje dominującą metodą w polskim budownictwie dla większości standardowych zastosowań.

Klucz do sukcesu: Jak poprawnie obliczyć wymaganą długość zakładu zgodnie z Eurokodem 2?

W Polsce wszelkie zasady i obliczenia dotyczące długości zakładu prętów zbrojeniowych są ściśle regulowane przez normę PN-EN 1992-1-1, znaną szerzej jako Eurokod 2. Jest to kluczowy dokument, który zapewnia jednolitość i bezpieczeństwo stosowanych rozwiązań konstrukcyjnych.

Podstawą do dalszych obliczeń jest tzw. podstawowa długość zakotwienia, oznaczana jako `l_b, rqd`. Jest to teoretyczna długość potrzebna do pełnego zakotwienia pojedynczego pręta. Na jej podstawie, obliczeniowa długość zakładu `l₀` jest wyznaczana przy użyciu następującego wzoru: l₀ = α₁ ⋅ α₂ ⋅ α₃ ⋅ α₅ ⋅ α₆ ⋅ l_b, rqd. Każdy ze współczynników `α` wprowadza korektę uwzględniającą specyficzne warunki panujące w konstrukcji:

• `α₁`: Ten współczynnik uwzględnia wpływ kształtu pręta. Dla standardowych, prostych prętów zbrojeniowych przyjmuje się wartość 1,0.
• `α₂`: Odnosi się do wpływu otulenia betonem. Mniejsze otulenie może wymagać wydłużenia zakładu.
• `α₃`: Uwzględnia wpływ zbrojenia poprzecznego. Obecność strzemion lub innych elementów zbrojenia poprzecznego w strefie zakładu może wpływać na jego długość.
• `α₅`: Wpływa na niego ciśnienie poprzeczne, które może wystąpić w betonie.
• `α₆`: Jest to jeden z najważniejszych współczynników, który uwzględnia procent prętów łączonych w jednym przekroju poprzecznym elementu. Im więcej prętów łączymy jednocześnie, tym większy jest ten współczynnik, co oznacza konieczność wydłużenia zakładu.

Należy pamiętać, że obliczona długość zakładu `l₀` nie może być nigdy mniejsza niż określona wartość minimalna. Zgodnie z Eurokodem 2, minimalna długość zakładu `l₀, min` wynosi: l₀, min = max(0, 3 ⋅ α₆ ⋅ l_b, rqd; 15φ; 200 mm). Ta wartość zapewnia podstawowy poziom bezpieczeństwa, nawet w mniej obciążonych strefach.

Eurokod 2 rozróżnia również podejście do obliczeń długości zakładu dla prętów pracujących na rozciąganie i tych pracujących na ściskanie. W przypadku prętów ściskanych, wymagana długość zakotwienia jest zazwyczaj mniejsza niż dla prętów rozciąganych, co wynika z odmiennych mechanizmów przenoszenia sił w betonie.

W praktyce budowlanej często spotyka się uproszczone zasady przyjmowania długości zakładu, np. jako stałą wielokrotność średnicy pręta (np. 40φ lub 50φ). Chociaż takie podejście może być stosowane w pewnych sytuacjach, precyzyjne obliczenia zgodne z Eurokodem 2 są niezbędne dla zapewnienia optymalnego zużycia materiału, minimalizacji kosztów i gwarancji pełnego bezpieczeństwa konstrukcji, zwłaszcza w przypadku elementów poddanych znacznym obciążeniom.

Praktyczne zasady wykonawcze na budowie jak uniknąć kosztownych błędów?

Samo poprawne obliczenie długości zakładu to dopiero połowa sukcesu. Równie istotne jest przestrzeganie zasad wykonawczych na budowie, które gwarantują, że połączenie będzie efektywnie przenosić obciążenia. Eurokod 2 precyzuje te wytyczne, a ich ignorowanie może prowadzić do poważnych konsekwencji.

• Rozmieszczenie zakładów w elemencie: Absolutnie kluczowe jest unikanie sytuacji, w której wszystkie pręty w danym przekroju są łączone jednocześnie. Taka koncentracja połączeń znacząco osłabia przekrój elementu, tworząc strefę o obniżonej nośności. Zakłady powinny być rozmieszczone naprzemiennie i przesunięte względem siebie, tworząc tzw. "mijankę", co zapewnia płynne przenoszenie sił i utrzymanie integralności konstrukcji.
• Dopuszczalny procent prętów łączonych jednocześnie: Norma określa, jaki procent prętów w danym przekroju może być łączony na zakład. Jest to ściśle powiązane ze współczynnikiem `α₆` we wzorze na długość zakładu. Zazwyczaj dopuszcza się łączenie nie więcej niż 50% prętów w jednym przekroju, a w niektórych przypadkach procent ten może być jeszcze niższy.
• Wymagane odstępy między prętami w zakładzie i minimalna grubość otuliny: Aby zapewnić prawidłowe otoczenie prętów betonem i umożliwić skuteczne przenoszenie sił, norma określa minimalne odstępy. Odstęp poprzeczny między łączonymi prętami nie powinien przekraczać 4φ (gdzie φ to średnica pręta) ani wartości 50 mm. Równie ważna jest odpowiednia grubość otuliny betonowej, która chroni zbrojenie przed korozją i zapewnia jego współpracę z betonem.

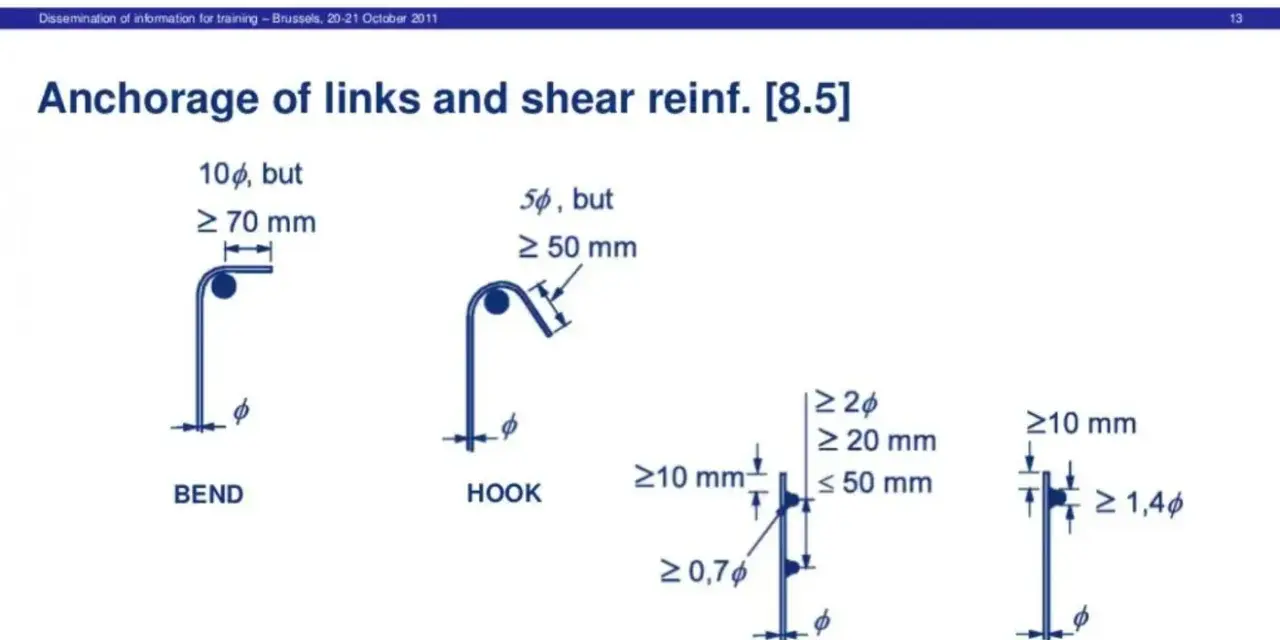

• Kiedy zbrojenie poprzeczne (strzemiona) w strefie zakładu jest absolutnie konieczne?: W przypadku prętów rozciąganych o średnicy 20 mm i większej, Eurokod 2 zaleca stosowanie dodatkowego zbrojenia poprzecznego, czyli strzemion, w strefie zakładu. Ma to na celu zapobieżenie pękaniu betonu wzdłuż prętów i zapewnienie prawidłowego działania zakładu.

Przestrzeganie tych zasad jest nie tylko kwestią spełnienia wymogów normowych, ale przede wszystkim zapewnienia rzeczywistej nośności i bezpieczeństwa konstrukcji. Zaniedbania w tym zakresie mogą prowadzić do kosztownych napraw lub, w najgorszym wypadku, do katastrofy budowlanej.

Najczęstsze błędy przy łączeniu zbrojenia na zakład i ich konsekwencje

Niestety, mimo jasno określonych zasad, w praktyce budowlanej wciąż dochodzi do błędów przy wykonywaniu połączeń na zakład. Ich ignorowanie jest jak zabawa z ogniem, która może zakończyć się tragicznie dla całej konstrukcji.

• Zbyt krótki zakład: Jest to jeden z najpoważniejszych i jednocześnie najczęściej popełnianych błędów. Zbyt krótki zakład uniemożliwia efektywne przeniesienie sił rozciągających z jednego pręta na drugi. Prowadzi to do przedwczesnego zerwania przyczepności, przedwczesnego zniszczenia elementu, a w skrajnych przypadkach do jego całkowitego zawalenia.
• Grupowanie zakładów w jednym miejscu: Jak już wspomniano, łączenie wielu prętów w jednym przekroju drastycznie osłabia beton i całą konstrukcję. Tworzy się tzw. "strefa osłabienia", która jest podatna na pękanie i może stać się przyczyną awarii.
• Brak lub niewłaściwe rozmieszczenie strzemion w strefie połączenia: Szczególnie w przypadku prętów o większych średnicach, brak odpowiedniego zbrojenia poprzecznego w strefie zakładu może prowadzić do rozwarstwienia betonu i utraty efektywności połączenia. Jest to szczególnie niebezpieczne dla prętów pracujących na rozciąganie.
• Wykonywanie zakładów w strefach maksymalnych sił: Jest to kardynalny błąd projektowy i wykonawczy. Zakłady powinny być lokalizowane w miejscach, gdzie naprężenia są najmniejsze, np. w strefach podparcia lub w środku rozpiętości belki, ale nie w punktach, gdzie siły są największe.

Konsekwencje tych błędów są zawsze poważne i mogą objawiać się w postaci przedwczesnych pęknięć, nadmiernych ugięć, a nawet całkowitej utraty nośności konstrukcji. Koszt naprawy takich błędów zazwyczaj wielokrotnie przewyższa koszt prawidłowego wykonania połączeń od samego początku.

Nowoczesne podejście do projektowania zakładów: optymalizacja i bezpieczeństwo ponad wszystko

Współczesne projektowanie konstrukcji żelbetowych kładzie nacisk na optymalizację zużycia materiałów przy jednoczesnym zachowaniu najwyższych standardów bezpieczeństwa. W kontekście zakładów, oznacza to świadome podejście do stosowania "zapasu" długości. W sytuacjach, gdy istnieją wątpliwości co do jakości betonu, warunków wykonawczych, czy też gdy projektujemy elementy narażone na szczególne obciążenia dynamiczne, zwiększenie długości zakładu ponad wartość obliczeniową może być uzasadnione. Z drugiej strony, precyzyjne obliczenia zgodne z Eurokodem 2 pozwalają na zoptymalizowanie zużycia stali i betonu, co przekłada się na niższe koszty budowy, przy zachowaniu pełnego bezpieczeństwa konstrukcji.

Kluczowa jest tu ścisła współpraca między projektantem a wykonawcą. Projektant ma obowiązek prawidłowego obliczenia wymaganej długości zakładu i określenia zasad jego rozmieszczenia. Wykonawca natomiast ponosi odpowiedzialność za wierne wdrożenie tych założeń w życie, stosując się do zasad normowych i dobrych praktyk budowlanych. Kontrola jakości na każdym etapie prac jest niezbędna, aby mieć pewność, że połączenia zbrojeniowe spełniają swoje zadanie i zapewniają bezpieczeństwo konstrukcji przez cały okres jej użytkowania.

Podsumowując, prawidłowe łączenie prętów zbrojeniowych na zakład jest nieodłącznym elementem bezpiecznego i trwałego budownictwa żelbetowego. Precyzyjne przestrzeganie wytycznych Eurokodu 2, zarówno na etapie projektowania, jak i wykonawstwa, stanowi gwarancję solidności i bezpieczeństwa każdej konstrukcji.
