Rozstaw strzemion w ławie fundamentowej: Jakie są zasady?

Rozstaw strzemion w ławie fundamentowej to jeden z tych parametrów, który na pierwszy rzut oka może wydawać się techniczny i skomplikowany. Jednak jako inwestor, który chce mieć pewność, że jego dom stoi na solidnych fundamentach, powinieneś wiedzieć, co się za tym kryje. Prawidłowe rozmieszczenie tych elementów zbrojeniowych ma fundamentalne znaczenie dla bezpieczeństwa i trwałości całej konstrukcji. W tym artykule rozwiejemy wszelkie wątpliwości i dostarczymy Ci konkretnych informacji, które pomogą Ci zrozumieć, dlaczego ten detal jest tak ważny i jak go prawidłowo zweryfikować.

Strzemiona w fundamencie: Dlaczego ich prawidłowy rozstaw jest kluczowy dla bezpieczeństwa Twojego domu?

Zacznijmy od podstaw. Czym właściwie są strzemiona w kontekście ławy fundamentowej? To elementy zbrojeniowe, zazwyczaj w kształcie prostokątów lub kwadratów, które otaczają podłużne pręty główne zbrojenia. Ich główną rolą jest przenoszenie sił ścinających, które działają prostopadle do osi prętów, oraz utrzymywanie tych prętów w odpowiedniej pozycji, zapobiegając ich wyboczeniu pod wpływem obciążeń. Wyobraź sobie kosz zbrojeniowy strzemiona są jak jego "żebra", które nadają mu kształt i sztywność.

Dlaczego prawidłowy rozstaw strzemion jest tak krytyczny dla stabilności całego fundamentu i budynku? Otóż beton, choć bardzo wytrzymały na ściskanie, jest stosunkowo słaby na rozciąganie i ścinanie. To właśnie zbrojenie, a w szczególności strzemiona, przejmują te trudniejsze zadania. Niewłaściwy rozstaw strzemion, czyli zbyt duża odległość między nimi, może prowadzić do tego, że beton zacznie pękać pod wpływem naprężeń ścinających. W skrajnych przypadkach może to skutkować utratą nośności fundamentu, a w konsekwencji osiadaniem budynku, pękaniem ścian czy nawet jego niestabilnością. Strzemiona zapobiegają "rozjeżdżaniu się" prętów głównych pod wpływem obciążeń, co jest kluczowe dla zachowania integralności konstrukcji.

Co ile centymetrów układać strzemiona? Poznaj konkretne wytyczne i normy

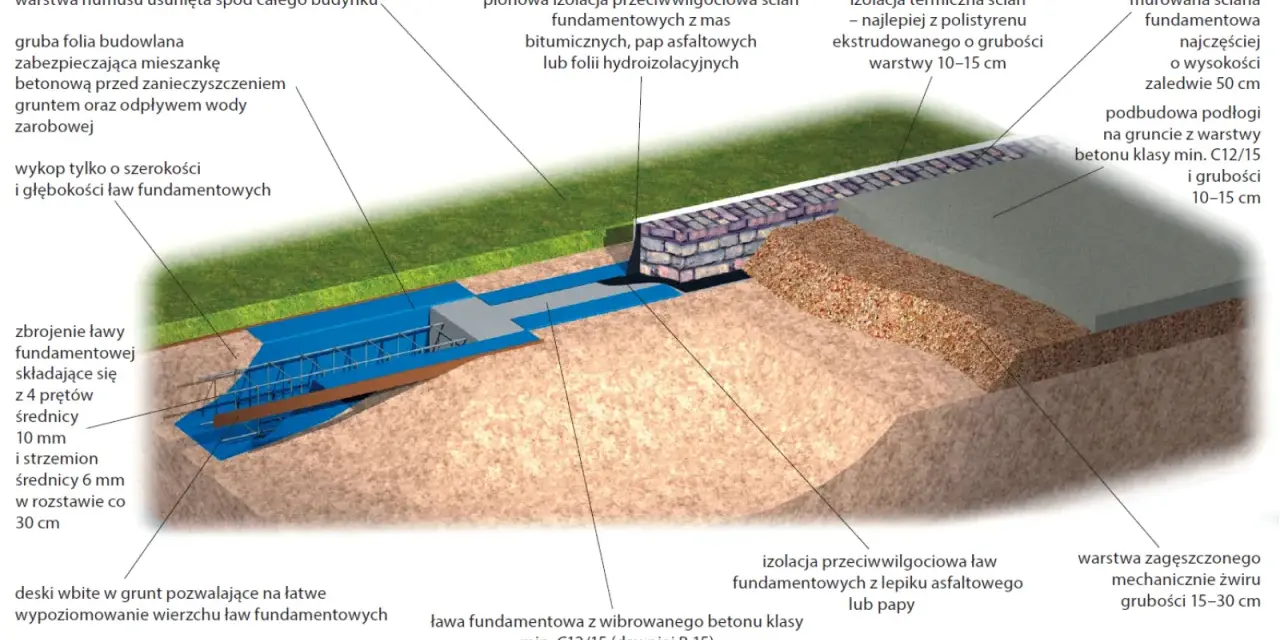

Przejdźmy do konkretów. W budownictwie jednorodzinnym, jako punkt wyjścia, często przyjmuje się standardowy rozstaw strzemion wynoszący od 30 do 50 cm. W praktyce budowlanej bardzo często spotykany jest rozstaw w przedziale 30-40 cm. Jednak te wartości to dopiero początek drogi do właściwego zaprojektowania zbrojenia.

Kluczowe wytyczne dotyczące zbrojenia betonu konstrukcyjnego znajdziemy w normach budowlanych. Jedną z najważniejszych jest norma Eurokod 2 (PN-EN 1992-1-1). Zgodnie z jej zapisami, maksymalny rozstaw strzemion nie powinien przekraczać mniejszej z dwóch wartości: 12 średnic prętów głównych zbrojenia lub 350 mm (czyli 35 cm). Norma ta może również nakładać wymóg rozstawu co 15 cm w strefach ściskanych elementu, co jest istotne dla zapewnienia jego odpowiedniej wytrzymałości.

Warto jednak podkreślić, że choć normy dają nam ogólne ramy i wytyczne, to ostateczne i wiążące decyzje dotyczące rozstawu strzemion zawsze znajdują się w indywidualnym projekcie konstrukcyjnym Twojego budynku. Projektant, tworząc projekt, bierze pod uwagę specyficzne warunki panujące na Twojej działce, rodzaj gruntu, przewidywane obciążenia na Twój dom oraz jego konstrukcję. Dlatego zawsze należy kierować się przede wszystkim dokumentacją projektową.

Od czego zależy gęstość zbrojenia? Kluczowe czynniki, które musisz znać

Rozstaw strzemion nie jest wartością stałą i zależy od wielu czynników, które projektant uwzględnia w projekcie. Oto najważniejsze z nich:

• Nośność gruntu: Na gruntach o słabej nośności lub gruntach podatnych na osiadanie, takich jak grunty nasypowe czy torfy, konieczne jest zastosowanie gęstszego zbrojenia. W takich sytuacjach rozstaw strzemion może zostać zmniejszony nawet do 20-30 cm, aby zapewnić większą stabilność ławy fundamentowej i rozłożyć obciążenia na większej powierzchni.
• Obciążenie budynku: Różnica w obciążeniach między budynkiem jednorodzinnym a na przykład budynkiem komercyjnym czy wielorodzinnym jest ogromna. Im większe obciążenia przenoszone są przez fundamenty, tym gęstsze musi być zbrojenie, w tym strzemiona. W budynkach o większych wymaganiach konstrukcyjnych rozstaw strzemion może wynosić 25-35 cm.
• Wymiary ławy fundamentowej a geometria zbrojenia: Sama geometria ławy fundamentowej, czyli jej wysokość i szerokość, również wpływa na projektowanie zbrojenia. Większy przekrój ławy może wymagać innego rozmieszczenia prętów i strzemion, aby zapewnić odpowiednią sztywność i odporność na siły ścinające działające w betonie. Projektant musi tak dobrać wymiary i rozstaw elementów, aby zapewnić maksymalną efektywność pracy zbrojenia.

Zagęszczanie strzemion w praktyce: Gdzie zbrojenie musi być gęstsze?

Oprócz ogólnego rozstawu strzemion, istnieją specyficzne miejsca w konstrukcji fundamentu, gdzie naprężenia są największe i gdzie zbrojenie musi być znacząco zagęszczone. Dotyczy to przede wszystkim:

• Narożniki fundamentów: Są to strefy krytyczne, w których występują największe naprężenia zginające i ścinające. Aby zapobiec pękaniu betonu w tych punktach, rozstaw strzemion jest tutaj znacznie zmniejszany, często do 10-15 cm.
• Miejsca podparcia ścian nośnych i słupów: W tych punktach koncentrują się największe obciążenia przenoszone z konstrukcji budynku na fundament. Aby zapewnić odpowiednie przeniesienie tych sił i uniknąć lokalnych uszkodzeń betonu, zbrojenie w tych miejscach również musi być wzmocnione przez zagęszczenie strzemion.
• Połączenia i skrzyżowania ław fundamentowych: Tam, gdzie ławy fundamentowe się krzyżują lub łączą, powstają bardziej złożone układy naprężeń. Strzemiona w tych miejscach odgrywają kluczową rolę w stabilizacji zbrojenia i zapewnieniu jego prawidłowej pracy w tych newralgicznych węzłach konstrukcyjnych.

Jakie strzemiona wybrać? Średnica i wymiary prętów w praktyce

Wybór odpowiednich strzemion to nie tylko kwestia ich rozstawu, ale także średnicy i wymiarów. Oto praktyczne wskazówki:

• Typowa średnica prętów: W przypadku budownictwa jednorodzinnego, do wykonania strzemion najczęściej stosuje się pręty żebrowane o średnicy 6 mm lub 8 mm. Wybór pomiędzy ø6 mm a ø8 mm zależy od wymagań projektowych i przewidywanych obciążeń. W prostszych konstrukcjach lub przy mniejszych obciążeniach wystarczające może być ø6 mm, natomiast w bardziej wymagających sytuacjach projektant może zalecić ø8 mm.
• Jak dobrać wymiar strzemion do szerokości ławy: Wymiary strzemion, na przykład 25x25 cm lub 30x25 cm, są dobierane tak, aby pasowały do przekroju ławy fundamentowej. Należy przy tym pamiętać o zachowaniu odpowiedniej otuliny betonowej.
• Stal żebrowana czy gładka? Co jest lepszym wyborem i dlaczego?: Zdecydowanie lepszym wyborem do wykonania strzemion, jak i całego zbrojenia, jest stal żebrowana. Jej charakterystyczne karby (żebra) zapewniają znacznie lepszą przyczepność do betonu w porównaniu do stali gładkiej. Lepsza przyczepność oznacza efektywniejsze przenoszenie naprężeń między stalą a betonem, co jest kluczowe dla wytrzymałości całej konstrukcji. Stal gładka ma znacznie gorsze parametry w tym zakresie i w nowoczesnym budownictwie jest rzadko stosowana do zbrojenia konstrukcyjnego.

Najczęstsze błędy przy montażu strzemion jak ich uniknąć i co sprawdzić?

Nawet najlepszy projekt może zostać zniweczony przez błędy popełnione podczas wykonania. Oto najczęstsze z nich, dotyczące montażu strzemion i zbrojenia fundamentowego, oraz wskazówki, jak ich uniknąć:

• Brak lub niewłaściwe zagęszczenie w narożnikach: Jest to jeden z najpoważniejszych błędów, ponieważ narożniki to punkty o największych naprężeniach. Niewłaściwe ich zbrojenie osłabia całą konstrukcję fundamentu w kluczowych miejscach. Zawsze upewnij się, że w narożnikach strzemiona są rozmieszczone gęściej, zgodnie z projektem.
• Niewłaściwa otulina betonu dlaczego 5 cm to minimum?: Otulina betonowa, czyli warstwa betonu chroniąca zbrojenie przed korozją i zapewniająca prawidłową współpracę stali z betonem, musi być odpowiednia. Minimalna otulina dla zbrojenia fundamentowego wynosi zazwyczaj około 5 cm. Zbyt mała otulina naraża stal na działanie wilgoci i agresywnych substancji z gruntu, co prowadzi do jej rdzewienia i osłabienia konstrukcji. Zawsze sprawdzaj, czy między zbrojeniem a zewnętrzną powierzchnią fundamentu jest wystarczająca warstwa betonu.
• Niestabilne wiązanie drutem wiązałkowym a ryzyko przesunięcia zbrojenia: Strzemiona muszą być solidnie i stabilnie związane z prętami głównymi za pomocą drutu wiązałkowego. Luźne lub niewłaściwie wykonane wiązania mogą spowodować deformację całego kosza zbrojeniowego podczas wylewania betonu, co prowadzi do przemieszczenia zbrojenia i utraty jego właściwości. Upewnij się, że wszystkie połączenia są mocne i pewne.
• Stosowanie spawania zamiast wiązania prętów: W warunkach budowy, spawanie prętów zbrojeniowych jest zazwyczaj niedopuszczalne, ponieważ wysoka temperatura może negatywnie wpłynąć na właściwości stali. Prawidłową metodą łączenia elementów zbrojenia jest wiązanie drutem wiązałkowym. Unikaj spawania zbrojenia, chyba że jest to wyraźnie dopuszczone i wykonane przez specjalistyczną firmę z odpowiednimi atestami.

Twoja checklista: Sprawdź, czy zbrojenie fundamentu jest wykonane poprawnie

Aby mieć pewność, że fundament Twojego domu jest wykonany zgodnie ze sztuką budowlaną, przygotowaliśmy dla Ciebie prostą checklistę. Przed betonowaniem fundamentów, koniecznie sprawdź następujące punkty:

• Weryfikacja zgodności z projektem budowlanym: To absolutnie najważniejszy krok. Porównaj stan faktyczny wykonanego zbrojenia z rysunkami i opisem technicznym zawartym w projekcie konstrukcyjnym. Wszystko musi się zgadzać średnice prętów, ich rozmieszczenie, kształt strzemion i ich rozstaw.
• Kontrola rozstawu w strefie środkowej i w strefach zagęszczenia: Zmierz odległości między strzemionami. Sprawdź rozstaw w standardowych sekcjach ławy (powinien mieścić się w zakresie 30-50 cm, często 30-40 cm) oraz w miejscach, gdzie projekt przewiduje zagęszczenie, takich jak narożniki czy miejsca podparcia (tam rozstaw powinien wynosić około 10-15 cm).
• Sprawdzenie stabilności całego kosza zbrojeniowego przed betonowaniem: Upewnij się, że całe zbrojenie jest sztywne i stabilne. Spróbuj delikatnie poruszyć koszem zbrojeniowym nie powinien się chwiać ani uginać. Musisz mieć pewność, że podczas wylewania betonu nic się nie przesunie ani nie zdeformuje.
