Zbrojenie fundamentów: Jakie pręty, błędy i projekt?

Twoje fundamenty, Twoje bezpieczeństwo: Dlaczego projekt jest świętością?

W świecie budownictwa, a zwłaszcza jeśli chodzi o fundamenty, projekt budowlany to nie sugestia, lecz absolutny nakaz. To dokument, który powstaje na podstawie badań geotechnicznych Twojej działki i obliczeń konstrukcyjnych, uwzględniając przewidywane obciążenia przyszłego domu. Ignorowanie zaleceń projektanta, nawet w pozornie drobnych kwestiach, takich jak rodzaj czy średnica prętów, jest jak zabawa w rosyjską ruletkę z bezpieczeństwem Twojej rodziny i Twojego majątku. Pamiętaj, że to projektant bierze na siebie odpowiedzialność za konstrukcję, a nie wykonawca czy inwestor, który postanowił "zaoszczędzić" na jego wytycznych.

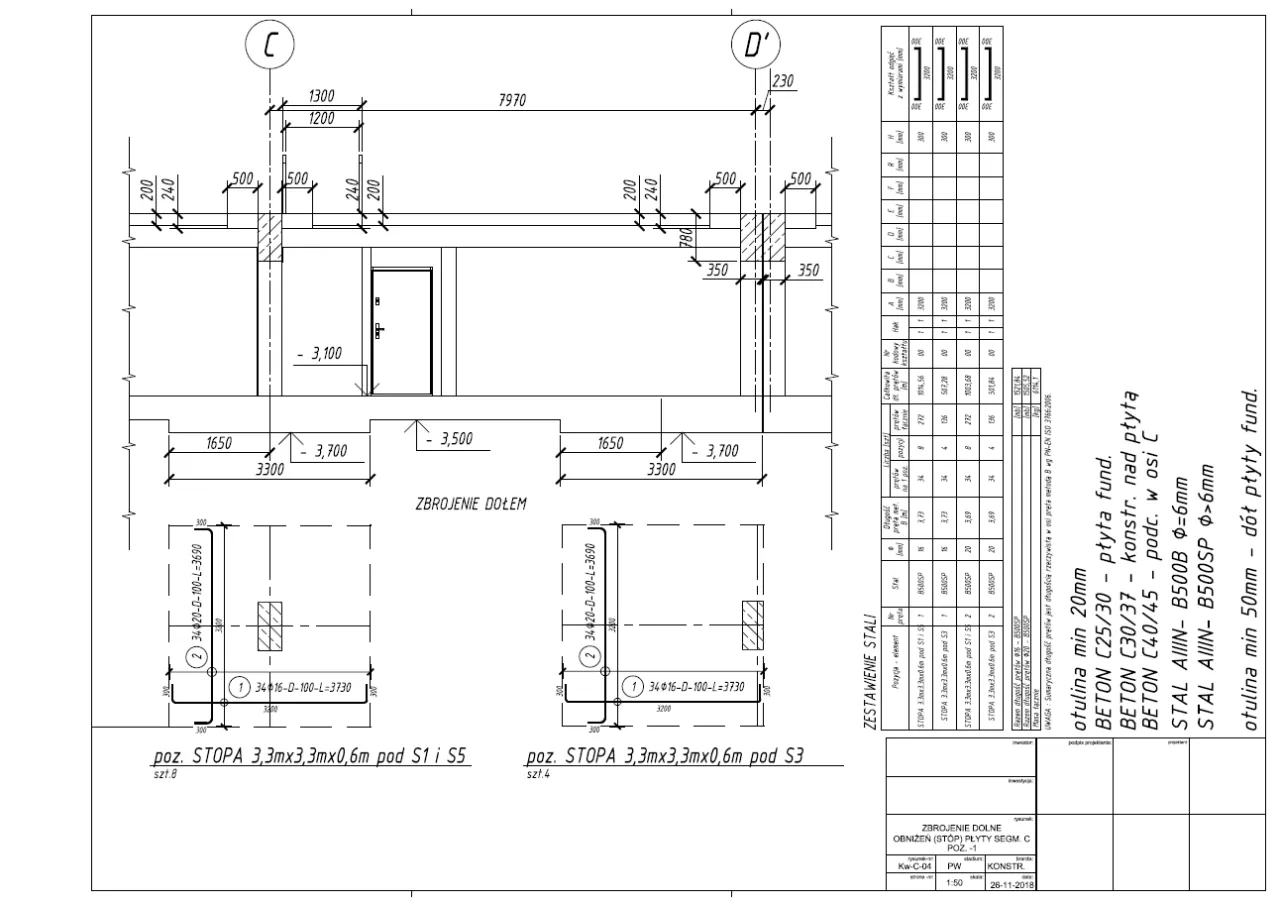

Co dokładnie o zbrojeniu powie Ci projektant w dokumentacji?

W projekcie budowlanym znajdziesz wszystkie kluczowe informacje dotyczące zbrojenia fundamentów, które są niezbędne do prawidłowego wykonania prac. Projektant precyzyjnie określa: rodzaj i klasę stali, która musi być użyta to kluczowe dla zapewnienia odpowiedniej wytrzymałości. Podaje również dokładne średnice prętów głównych (te grubsze, tworzące szkielet) oraz prętów na strzemiona (te cieńsze, spinające całość). Nie mniej ważne są informacje o rozstawie strzemion, czyli odległościach między nimi, które zapewniają stabilność konstrukcji. Projekt szczegółowo określa także wymaganą długość zakładów, czyli sposób łączenia prętów, oraz minimalną grubość otuliny betonowej, która chroni stal przed korozją. Często dołączane są również schematy zbrojenia, które wizualnie przedstawiają układ prętów w ławie czy ścianie fundamentowej. Wszystkie te parametry są dobierane indywidualnie, z uwzględnieniem specyfiki Twojej działki i projektu domu.

„Panie, zróbmy inaczej, będzie taniej” czyli kiedy (i czy w ogóle) można modyfikować zbrojenie?

Często na budowie można usłyszeć propozycje "ulepszeń" lub "uproszczeń" projektu. Szczególnie kuszące mogą wydawać się oszczędności związane ze zbrojeniem. Muszę jednak stanowczo podkreślić samodzielne modyfikacje zbrojenia fundamentów są niedopuszczalne. Jeśli wykonawca proponuje inne rozwiązanie, niż przewiduje projekt, natychmiast skontaktuj się z projektantem. Tylko on, posiadając pełną wiedzę o konstrukcji i obciążeniach, może ocenić, czy proponowana zmiana jest bezpieczna i nie wpłynie negatywnie na trwałość fundamentów. Pamiętaj, że "oszczędności" na stali zbrojeniowej to zazwyczaj pozorna oszczędność. W dłuższej perspektywie może to oznaczać konieczność poniesienia znacznie większych kosztów związanych z naprawami lub nawet przebudową, a w skrajnych przypadkach utratę stabilności budynku.

Stal stali nierówna: Jak wybrać właściwy materiał na zbrojenie?

Wybór odpowiedniej stali zbrojeniowej to jeden z filarów solidnego fundamentu. Nie każda stal jest taka sama, a jej parametry mają bezpośredni wpływ na wytrzymałość i żywotność konstrukcji. Zrozumienie podstawowych różnic między rodzajami i klasami stali pozwoli Ci lepiej kontrolować jakość materiałów dostarczanych na budowę.

Stal gładka czy żebrowana? Rozwiewamy wątpliwości raz na zawsze

W kontekście zbrojenia fundamentów sprawa jest zazwyczaj prosta: do głównych elementów konstrukcyjnych, takich jak ławy fundamentowe, stosujemy wyłącznie stal żebrowaną. Dlaczego? Jej powierzchnia pokryta jest specjalnymi karbami, czyli "żebrami", które zapewniają znacznie lepszą przyczepność do betonu w porównaniu do stali gładkiej. Ta lepsza przyczepność jest kluczowa dla przenoszenia naprężeń między stalą a betonem, co bezpośrednio przekłada się na wytrzymałość całego fundamentu. Stal gładka, oznaczana jako A-0 lub A-I, znajduje zastosowanie głównie do wykonania strzemion elementów pomocniczych, które spinają pręty główne. Użycie stali gładkiej do zbrojenia głównego byłoby poważnym błędem konstrukcyjnym.

Klasa B500SP, A-IIIN jak rozszyfrować te tajemnicze oznaczenia na prętach?

Oznaczenia klas stali mogą wydawać się skomplikowane, ale kryją w sobie istotne informacje. Najczęściej spotykane w budownictwie jednorodzinnym są stale klasy B500A, B500B lub B500SP. Liczba "500" w tej nazwie oznacza granicę plastyczności stali, czyli naprężenie, przy którym stal zaczyna się trwale odkształcać w tym przypadku jest to 500 Megapaskali (MPa). Klasa B500SP jest nowoczesną, polecaną stalą o zwiększonej ciągliwości, co oznacza, że jest bardziej odporna na pękanie. Starsze oznaczenia, jak A-IIIN, również wskazują na konkretne właściwości mechaniczne stali. Niezależnie od oznaczenia, kluczowe jest, aby stosowana stal miała parametry zgodne z projektem budowlanym. Projektant dobiera klasę stali, uwzględniając obciążenia i specyfikę konstrukcji.

Czy zardzewiała stal na budowie to powód do paniki? Fakty i mity

Widok lekko zardzewiałych prętów zbrojeniowych na budowie często budzi niepokój inwestorów. Spokojnie, niewielki nalot rdzy, który nie tworzy grubych, łuszczących się płatów i nie zmniejsza przekroju pręta, zazwyczaj nie stanowi problemu. Co więcej, taka lekka korozja może nawet pozytywnie wpłynąć na przyczepność stali do betonu. Problem pojawia się, gdy rdza jest głęboka, łuszcząca się i tworzy grube warstwy. Taka rdza świadczy o postępującym procesie degradacji stali, który znacząco osłabia jej wytrzymałość. Pręty w takim stanie są nie tylko nieestetyczne, ale przede wszystkim nie spełniają swojej roli konstrukcyjnej i nie powinny być stosowane. Zawsze dokładnie oglądaj stal przed jej użyciem i w razie wątpliwości skonsultuj się z kierownikiem budowy lub projektantem.

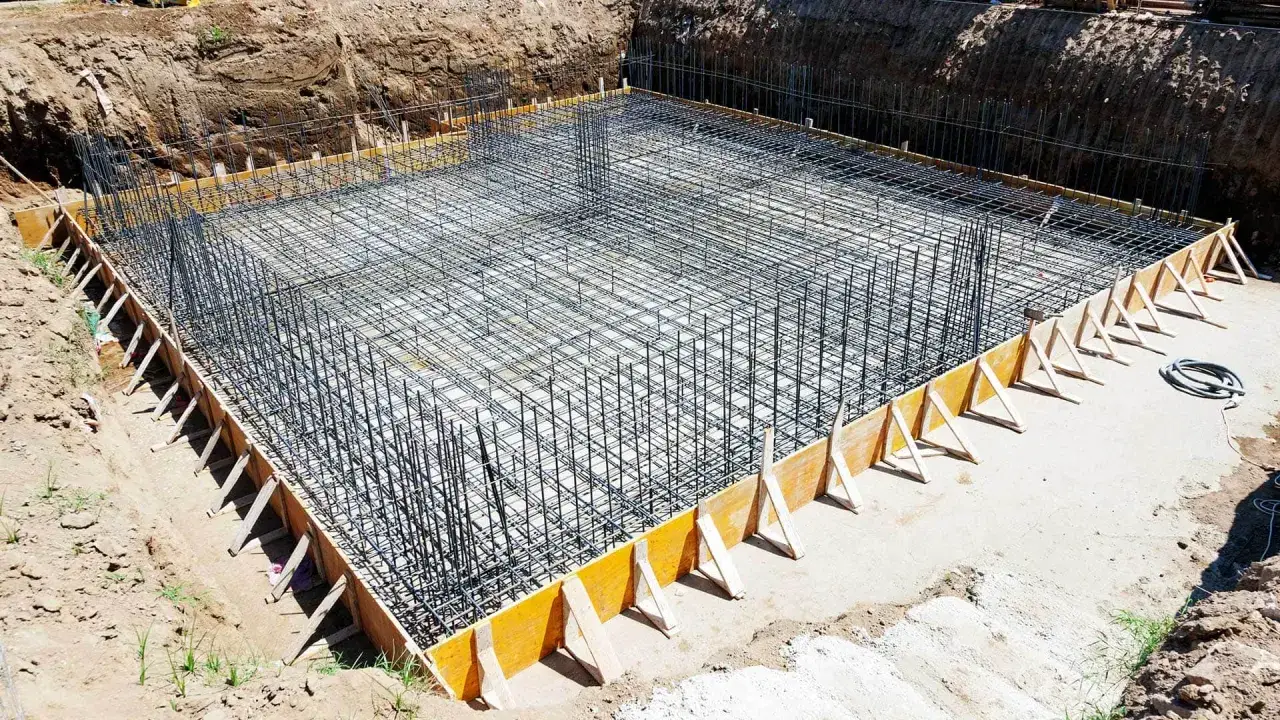

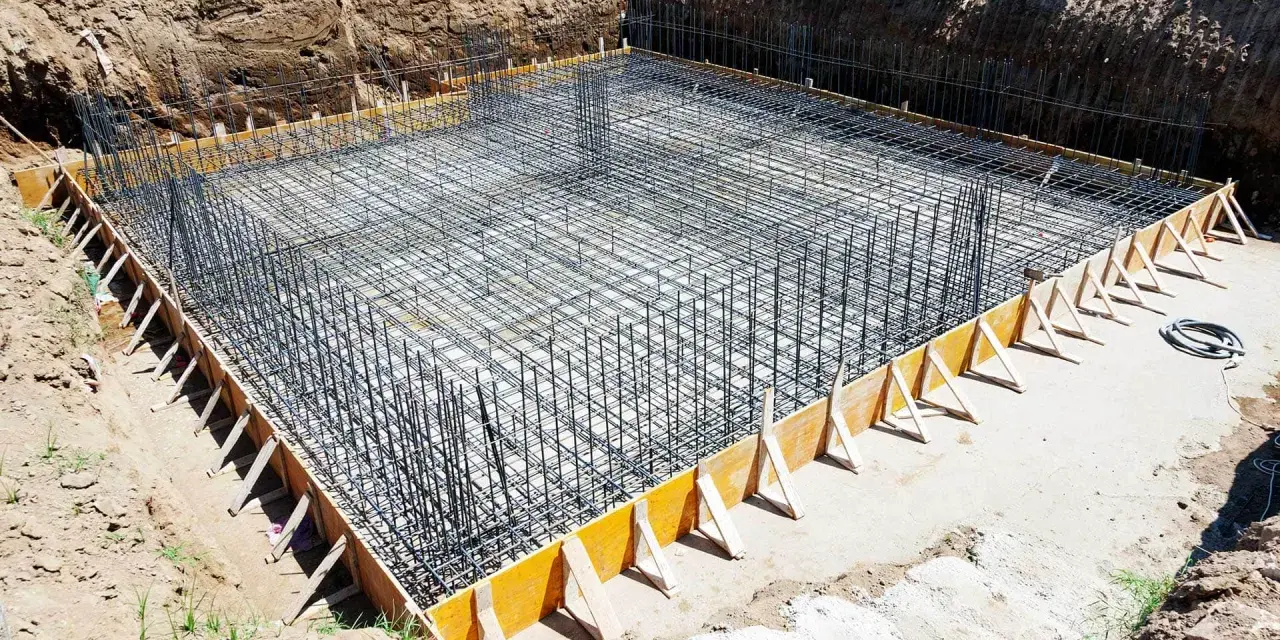

Zbrojenie ławy fundamentowej w praktyce: Przewodnik krok po kroku

Ława fundamentowa to najczęściej spotykany typ fundamentu w budownictwie jednorodzinnym. Jej prawidłowe zbrojenie jest kluczowe dla przeniesienia obciążeń z budynku na grunt. Przyjrzyjmy się, jak powinno wyglądać w praktyce.

Pręty główne: Jaka średnica jest standardem w domach jednorodzinnych?

W typowych domach jednorodzinnych, przy standardowych warunkach gruntowych i obciążeniach, zbrojenie ławy fundamentowej najczęściej składa się z czterech głównych prętów. Dwa z nich umieszcza się na górze kosza zbrojeniowego, a dwa na dole. Standardowa średnica tych prętów to zazwyczaj od 12 mm do 16 mm. Wybór konkretnej średnicy zależy od obliczeń projektowych, które uwzględniają szerokość ławy i przewidywane obciążenia. W przypadku budynków o większych gabarytach, z piwnicami lub na trudnych gruntach, projekt może przewidywać pręty o większej średnicy lub większą ich liczbę. Zawsze kieruj się zapisami w projekcie budowlanym.

Strzemiona szkielet Twojego zbrojenia: Rola, średnica i prawidłowy rozstaw

Strzemiona to nie tylko elementy spinające pręty główne; pełnią one niezwykle ważną rolę konstrukcyjną. Zapobiegają one rozchodzeniu się prętów głównych pod wpływem obciążeń i przenoszą siły ścinające. Standardowa średnica pręta używanego do wykonania strzemion to zazwyczaj 6 mm lub 8 mm. Kluczowy jest ich rozstaw w ławach fundamentowych najczęściej wynosi on od 30 do 50 cm. Jednak w miejscach newralgicznych, takich jak narożniki ławy, miejsca połączeń czy obszary pod ścianami nośnymi, projekt może wymagać zagęszczenia strzemion, czyli zmniejszenia odległości między nimi. Zawsze sprawdzaj te detale w projekcie, ponieważ są one kluczowe dla zachowania integralności zbrojenia.

Jak prawidłowo połączyć pręty "na zakładkę", by fundament nie pękł?

Pręty zbrojeniowe rzadko kiedy mają wystarczającą długość, aby objąć całą ławę fundamentową bez łączenia. Dlatego kluczowe jest prawidłowe wykonanie tzw. zakładki. Jest to metoda polegająca na nałożeniu jednego pręta na drugi, aby zapewnić ciągłość przenoszenia obciążeń. Minimalna bezpieczna długość zakładu jest zazwyczaj określana jako 40-50-krotność średnicy łączonego pręta. Na przykład, dla pręta o średnicy 12 mm, zakładka powinna wynosić co najmniej 48-60 cm. Ważne jest również, aby zakładki nie znajdowały się w jednym miejscu na całej wysokości kosza zbrojeniowego powinny być rozłożone naprzemiennie, aby uniknąć osłabienia konstrukcji w jednym punkcie.

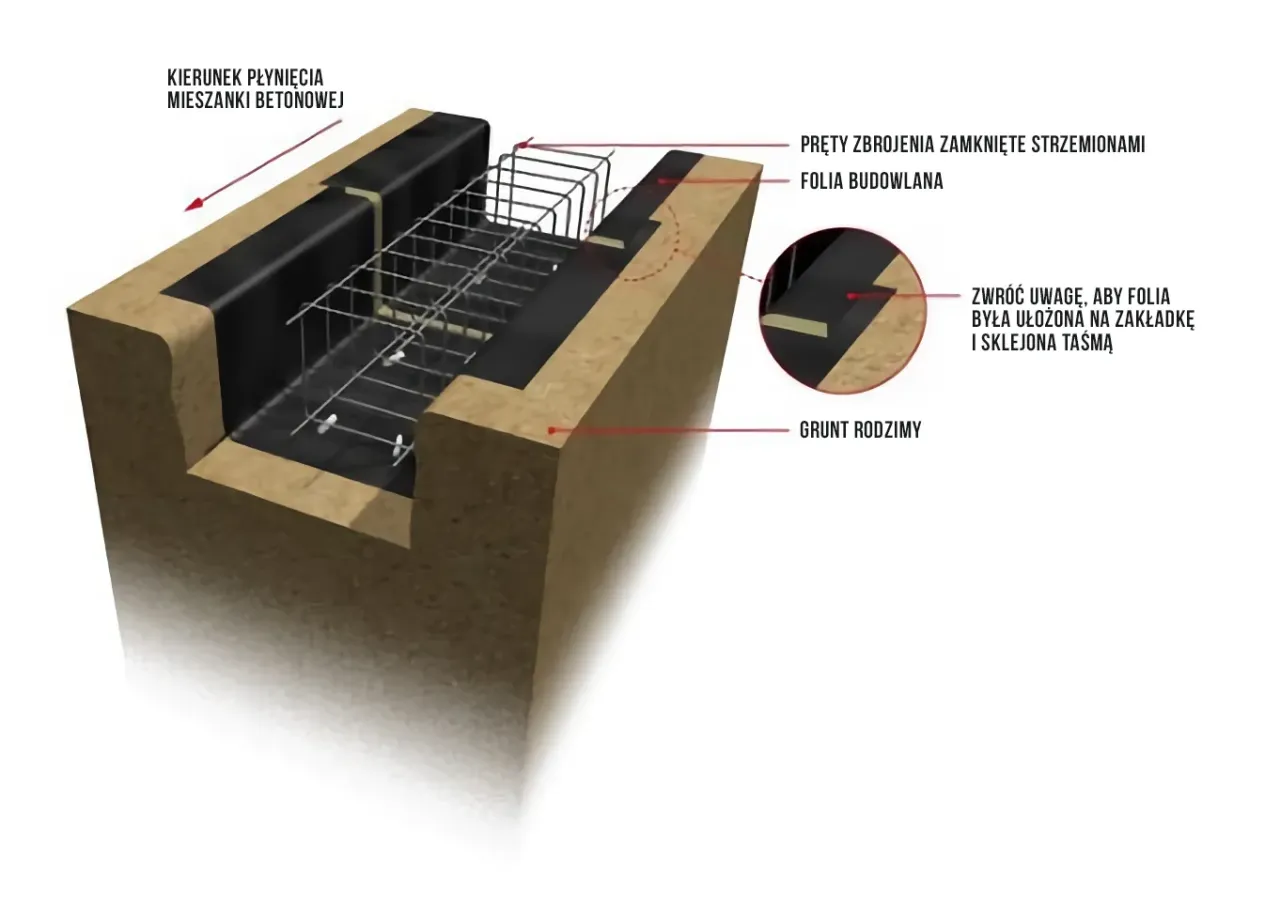

Montaż kosza zbrojeniowego w wykopie: Jak to zrobić zgodnie ze sztuką?

Po przygotowaniu prętów i strzemion, następuje montaż gotowego "kosza" zbrojeniowego w wykopie pod fundament. Kluczowe jest, aby kosz był osadzony stabilnie i na odpowiedniej wysokości. Aby zapewnić wymaganą otulinę betonową od spodu, kosz zbrojeniowy musi być podparty na podkładkach dystansowych. Są to specjalne elementy (najczęściej betonowe lub plastikowe), które podnoszą zbrojenie ponad poziom gruntu lub podsypki. Należy zadbać o to, aby zbrojenie było umieszczone centralnie w ławie, zachowując równomierne odległości od jej boków. Stabilne zamocowanie kosza zapobiegnie jego przesuwaniu się podczas betonowania.

Ściany fundamentowe: Czy one również potrzebują zbrojenia?

Nie wszystkie fundamenty opierają się wyłącznie na ławach. W przypadku budynków z piwnicami lub na terenach o specyficznych warunkach gruntowych, stosuje się również ściany fundamentowe. Ich zbrojenie ma swoje specyficzne zasady i jest determinowane przez projekt konstrukcyjny.

Kiedy projektant decyduje o zbrojeniu ścian fundamentowych?

Zbrojenie ścian fundamentowych nie jest standardem w każdym domu jednorodzinnym. Projektant decyduje o jego konieczności w kilku sytuacjach. Po pierwsze, gdy ściany fundamentowe są wysokie, co zwiększa ryzyko ich ugięcia lub pękania. Po drugie, gdy występuje znaczący napor gruntu na ściany, co jest typowe dla piwnic lub budynków posadowionych częściowo w gruncie. Po trzecie, w przypadku słabych warunków gruntowych, gdzie fundament musi przenieść większe obciążenia. Również inne, specyficzne obciążenia budynku mogą wymagać dodatkowego wzmocnienia ścian fundamentowych poprzez zbrojenie.

Pionowe i poziome siatki zbrojeniowe w ścianach po co się je stosuje?

Zbrojenie ścian fundamentowych zazwyczaj przybiera formę siatki wykonanej z prętów pionowych i poziomych. Pręty pionowe mają za zadanie przenosić obciążenia ściskające i rozciągające, działające wzdłuż wysokości ściany. Pręty poziome natomiast pełnią rolę stabilizującą, zapobiegają pękaniu betonu pod wpływem skurczu termicznego lub wilgotnościowego, a także pomagają rozkładać obciążenia na całej powierzchni ściany. Rozstaw i średnica tych prętów są ściśle określone w projekcie i muszą być bezwzględnie przestrzegane, aby zapewnić odpowiednią wytrzymałość i stabilność ścian fundamentowych.

Krytyczne błędy przy zbrojeniu fundamentów, które mogą kosztować majątek

Błędy popełnione na etapie zbrojenia fundamentów to jedne z najpoważniejszych i najdroższych w skutkach niedociągnięć budowlanych. Często wynikają one z niewiedzy, pośpiechu lub próby "zaoszczędzenia" na materiałach i robociźnie. Oto przegląd najczęstszych i najbardziej groźnych pułapek.

Otulina betonowa: Dlaczego jej brak lub zła grubość to prosta droga do katastrofy?

Otulina betonowa to warstwa betonu otaczająca pręty zbrojeniowe. Jej głównym zadaniem jest ochrona stali przed korozją, która może prowadzić do jej osłabienia i w konsekwencji do pękania betonu. Minimalna wymagana grubość otuliny dla fundamentów stykających się z gruntem wynosi 50 mm. W niektórych sytuacjach, gdy beton jest układany bezpośrednio na gruncie lub w bardzo wilgotnym środowisku, projekt może wymagać nawet 75 mm otuliny. Zbyt mała otulina, często wynikająca z braku podkładek dystansowych, jest prostą drogą do szybkiej degradacji zbrojenia. Korozja postępuje, stal traci przekrój, a fundament stopniowo traci swoją nośność. To jeden z najpoważniejszych błędów, który może skutkować koniecznością przeprowadzenia kosztownych napraw konstrukcyjnych.

Stosowanie podkładek dystansowych mały detal, gigantyczne znaczenie

Podkładki dystansowe, wykonane z betonu lub tworzywa sztucznego, to małe elementy, które mają gigantyczne znaczenie dla prawidłowego wykonania otuliny betonowej. Ich zadaniem jest utrzymanie zbrojenia w odpowiedniej odległości od szalunku lub gruntu, zapewniając równomierną grubość otuliny na całym obwodzie prętów. Brak podkładek dystansowych lub ich niewłaściwe rozmieszczenie jest bardzo częstą przyczyną zbyt małej otuliny, zwłaszcza od spodu i po bokach zbrojenia. W efekcie stal jest narażona na kontakt z wilgocią, co przyspiesza korozję. Zawsze upewnij się, że wykonawca stosuje podkładki dystansowe w odpowiedniej ilości i rozmieszczeniu.

Przesuwanie się zbrojenia podczas betonowania: Jak temu zapobiec?

Podczas wylewania betonu, zwłaszcza jeśli jest on wylewany pod ciśnieniem lub w dużej ilości, istnieje ryzyko, że zbrojenie może się przesunąć ze swojej pierwotnej pozycji. Jest to bardzo niebezpieczny błąd, ponieważ może on prowadzić do powstania miejsc, gdzie stal jest odsłonięta lub otulina jest zbyt cienka. Aby temu zapobiec, zbrojenie musi być stabilnie zamocowane. Dotyczy to zarówno połączeń między prętami, jak i samego kosza zbrojeniowego w wykopie. Należy zadbać o solidne podwiązanie prętów i strzemion, a także o ostrożne i równomierne wylewanie betonu, unikając jego gwałtownego napływu w jedno miejsce. Czasami stosuje się dodatkowe podpory lub kotwy, aby zapewnić maksymalną stabilność zbrojenia.

Przeczytaj również: Płyta fundamentowa czy ławy? Który fundament wybrać?

Zbyt rzadki rozstaw strzemion ukryta wada, która osłabia całą konstrukcję

Rozstaw strzemion jest ściśle określony w projekcie i ma kluczowe znaczenie dla stabilności zbrojenia oraz przenoszenia sił ścinających. Zbyt rzadki rozstaw strzemion, niezgodny z projektem, jest wadą, która może być trudna do zauważenia na pierwszy rzut oka, ale jej skutki są poważne. Strzemiona utrzymują pręty główne we właściwej pozycji i zapobiegają ich wyboczeniu. Jeśli są zbyt rzadko rozmieszczone, kosz zbrojeniowy może stracić swoją sztywność, a fundament stanie się podatny na pękanie pod wpływem obciążeń. Jest to przykład błędu, który może prowadzić do osłabienia całej konstrukcji budynku, a jego wykrycie i naprawa po wykonaniu fundamentów jest niezwykle trudna i kosztowna.
